gfp 通用成帧程序 帧结构 校验 crc 多项式 加扰

参考文档：G.7041Y.1303

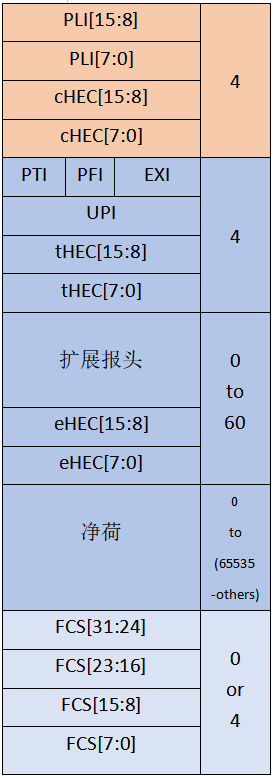

GFP帧长最大为65535字节，GFP帧结构如下：

//-------------核心报头----------------
PLI：净荷长度指示符，表示4个字节的核心帧头后面的净荷区的字节数。

cHEC：核心报头差错控制字段，校验生成多项式：crc-16/xmodem x16+x12+x5+1

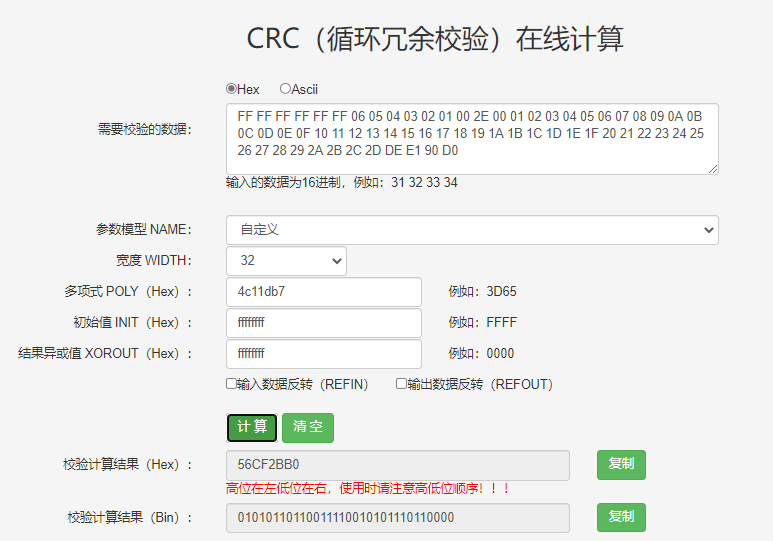

在网站http://www.ip33.com/crc.html可以计算校验码。

最后总的核心报头四字节异或上 B6AB31E0 进行核心报头的扰码。

//---------------净荷区------------------

PTI：净荷使用类型识别符， 000：客户数据；100：客户管理。

PFI：净荷校验FCS指示符，1：有FCS；0：无FCS。

EXI：扩展报头识别符，0000：空扩展报头；0001：线性帧；0010：环形帧。

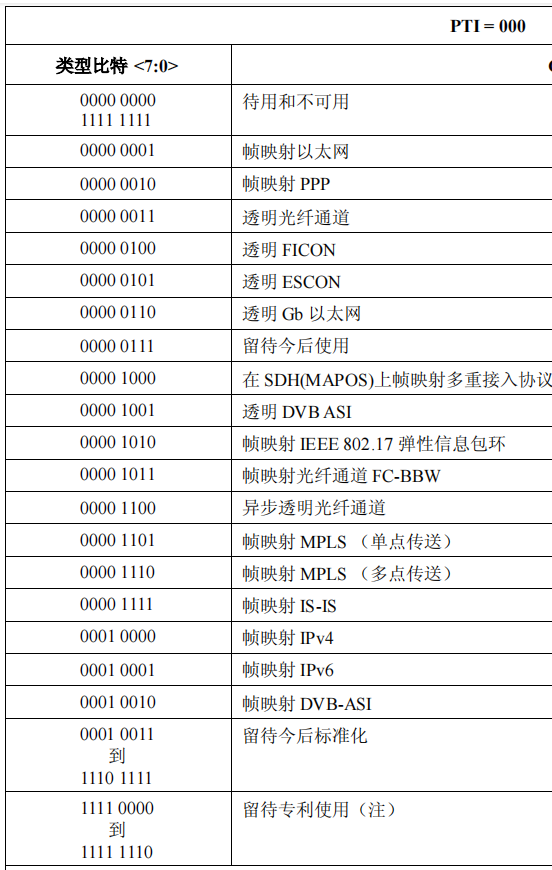

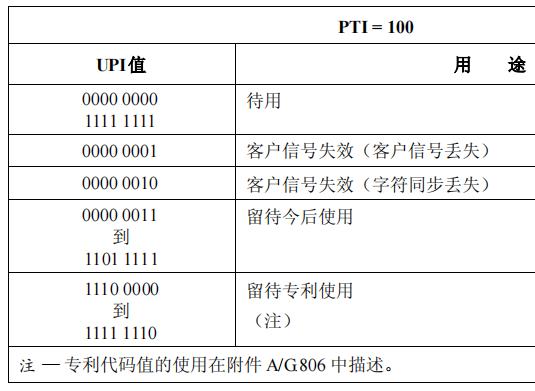

UPI：客户数据帧的类型或客户管理帧的类型识别符。

tHEC：净荷类型差错控制，校验生成多项式：crc-16/xmodem x16+x12+x5+1 。

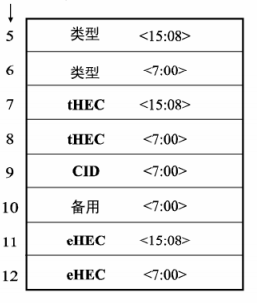

上图为线性帧扩展报头，CID用来指示本帧是GFP 256个通信通道中的哪一个（这里不是很确定）。

eHEC：扩展报头差错控制，校验生成多项式：crc-16/xmodem x16+x12+x5+1

FCS：净荷差错控制，校验生成多项式：x 32 + x26 + x23 + x22 + x16 + x12 + x11 + x10 + x8 + x7 + x5 + x4 + x2 + x + 1

对于GFP空闲帧，只发送四个字节：00000000（加扰后为：B6AB31E0）。

加扰前的GFP帧例子：

字节     字段        值(十六进制)     注释
1       PLI[15:8]   00 ;            PLI = 长度 { 净荷报头 + 净荷信息字段 + 净荷 FCS }
2       PLI[7:0]    4C ;            = 8 + 64 + 4 = 76 字节
3       cHEC[15:8]  89 ;
4       cHEC[7:0]   48 ;
5       TYPE[15:8]  11 ;            [15:13]='000' (客户数据)
6       TYPE[7:0]   01 ;            [12] ='1' (净荷 FCS 使能)
7       tHEC[15:8]  20 ;            [11:8] ='0001' (线状报头)
8       tHEC[7:0]   63 ;            [7:0] ='00000001' (以太网)
9       EHDR[15:8]  80 ;            CID[07:00]=0x8000（例子的值）
10      EHDR[7:0]   00 ;            SPARE[7:0]
11      eHEC[15:8]  1B ;            在 CID,SPARE 上计算的 eHEC
12      eHEC[7:0]   98 ;            扩展报头结尾
13      DATA        FF ;            1d 以太网 DA=0xFFFFFFFFFFFF
14      DATA        FF ;            2d
15      DATA        FF ;            3d
16      DATA        FF ;            4d
17      DATA        FF ;            5d
18      DATA        FF ;            6d
19      DATA        06 ;            7d 以太网 SA=0x060504030201
20      DATA        05 ;            8d
21      DATA        04 ;            9d
22      DATA        03 ;            10d
23      DATA        02 ;            11d
24      DATA        01 ;            12d
25      DATA        00 ;            13d 以太网类型/长度
26      DATA        2E ;            14d
27      DATA        00 ;            15d 以太网净荷
28      DATA        01 ;            16d
29      DATA        02 ;            17d
30      DATA        03 ;            18d
31      DATA        04 ;            19d
32      DATA        05 ;            20d
33      DATA        06 ;            21d
34      DATA        07 ;            22d
35      DATA        08 ;            23d
36      DATA        09 ;            24d
37      DATA        0A ;            25d
38      DATA        0B ;            26d
39      DATA        0C ;            27d
40      DATA        0D ;            28d
41      DATA        0E ;            29d
42      DATA        0F ;            30d
43      DATA        10 ;            31d
44      DATA        11 ;            32d
45      DATA        12 ;            33d
46      DATA        13 ;            34d
47      DATA        14 ;            35d
48      DATA        15 ;            36d
49      DATA        16 ;            37d
50      DATA        17 ;            38d
51      DATA        18 ;            39d
52      DATA        19 ;            40d
53      DATA        1A ;            41d
54      DATA        1B ;            42d
55      DATA        1C ;            43d
56      DATA        1D ;            44d
57      DATA        1E ;            45d
58      DATA        1F ;            46d
59      DATA        20 ;            47d
60      DATA        21 ;            48d
61      DATA        22 ;            49d
62      DATA        23 ;            50d
63      DATA        24 ;            51d
64      DATA        25 ;            52d
65      DATA        26 ;            53d
66      DATA        27 ;            54d
67      DATA        28 ;            55d
68      DATA        29 ;            56d
69      DATA        2A ;            57d
70      DATA        2B ;            58d
71      DATA        2C ;            59d
72      DATA        2D ;            60d
73      DATA        DE ;            61d 以太网 FCS（在 60字节上计算的）
74      DATA        E1 ;            62d
75      DATA        90 ;            63d
76      DATA        D0 ;            64d
77      FCS[31:24]  56 ;            任选的 GFP 净荷 FCS 的第一个字节
78      FCS[23:16]  CF ;            只包含净荷信息字段
79      FCS[15:8]   2B ;            扩展字段（即 64 字节）
80      FCS[7:0]    B0 ;            任选的 GFP FCS最末字节

注意以太网的FCS计算后在以太帧中的顺序是低字节在前：

//------------------净荷区扰码---------------------
净荷区所有校验计算完后需要对整个净荷区进行扰码，即对核心报头之后的数据进行扰码。
扰码多项式为：43x + 1。
扰码器只在净荷数据时进行扰码，其他数据时扰码器保持，因此每帧开始时扰码器的状态为上帧扰码结束时扰码器的状态。根据扰码器结构可以看出每帧开始时扰码器D43-D1的初始值就是上帧加扰后的数据的最后43bit。
