概述

金鸽Modbus的配置

工业智能网关BL110数据上传云金鸽Modbus的配置

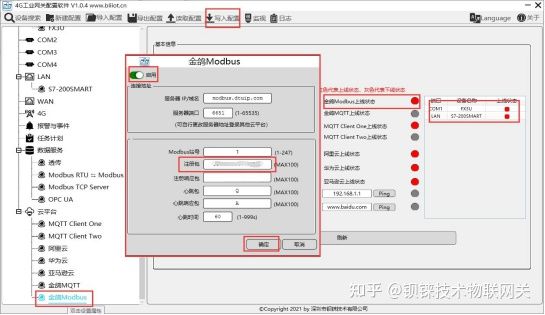

操作步骤：（1）双击“金鸽Modbus”弹出金鸽Modbus配置框。（2）点击启用按钮，启用金鸽Modbus。默认：关闭。灰色表示：不启用，绿色表示：启用。（3）服务器IP/域名：http://modbus.dtuip.com，默认填写好，不需要填写。（4）端口：6651，默认填写好，不需要填写。（5）Modbus站号：Modbus 通讯地址，设置本网关设备的Modbus 通讯地址。（6）注册包：注册连接服务器的数据包，填写金鸽云平台的序列号，需要联系销售提供序列号。（7）注册响应包：金鸽云不用填，服务器响应注册的数据包。（8）心跳包：维持连接的心跳数据包。金鸽云填写：Q，默认填写好，不需要填写。（9）心跳响应包：服务器响应心跳的数据包。金鸽云填写：A，默认填写好，不需要填写。（10）心跳时间：心跳包发送周期，默认60秒。（11）点击“确定”，确定金鸽Modbus的配置。（12）点击“写入配置”，网关设备重启后，金鸽Modbus才启用。重新打开配置软件登录设备，可以在基本信息页面可以看到“金鸽Modbus上线状态”的提示灯是红色，表示金鸽Modbus已连接上。最右边显示从机设备在线的状态。

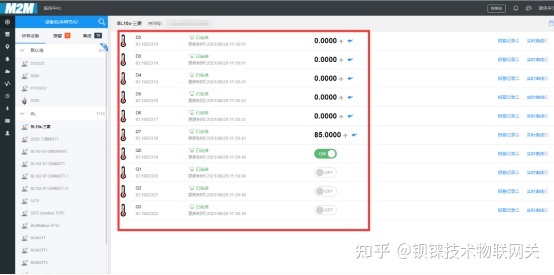

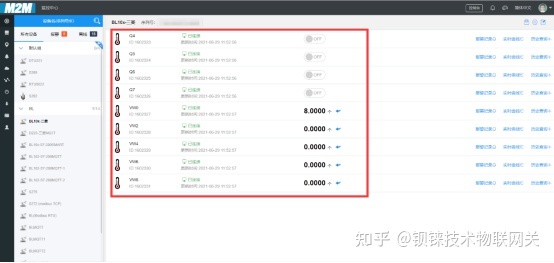

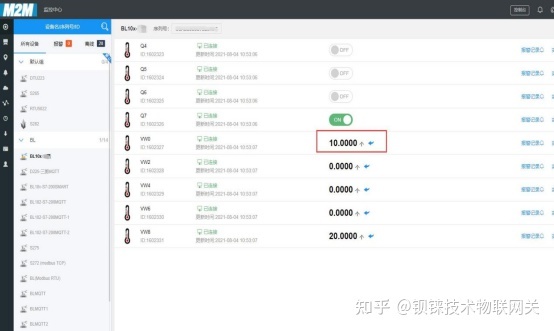

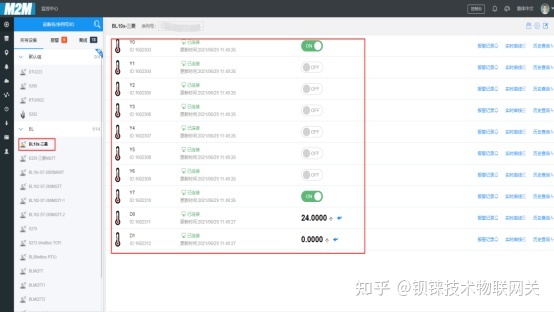

在金鸽云上查看数据

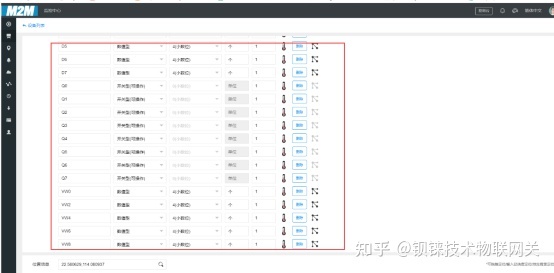

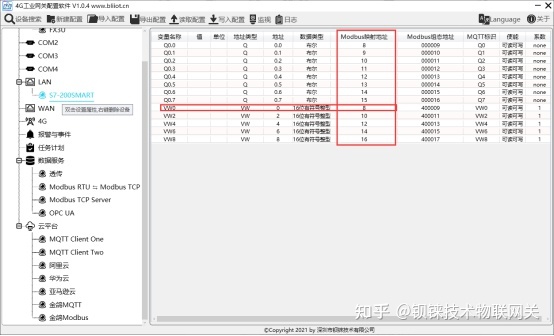

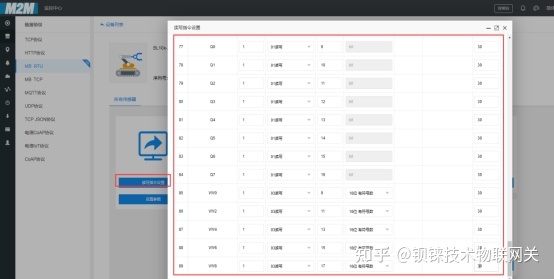

金鸽Modbus平台部分数据点配置如下图，先建数据点，再到设置链接协议项的读写指令设置配置数据点Modbus ID、功能码、地址、数据格式、字节顺序、采集周期。金鸽云填写的Modbus地址要比配置软件上的Modbus映射地址偏移一位。如：采集S7-200SMART数据点VW0，在配置软件上的Modbus映射地址为“8”，则金鸽云偏置这项填写的为“9”。平台上传感器的名称可以配置软件上不一致。
