项目需要用C#写一个上位机，用Modbus/TCP协议与PLC通信，控制伺服电机的启停、转速等。D:CodeC#ConsoleApp1

1. 获取PLC的IP地址

待续。。。

2.

“启动”的代码如下，btn_stop_Click 是“启动”这个按钮对应的响应函数，启动一个新线程，实际的代码在StopEnginer函数中实现

        private void btn_stop_Click(object sender, EventArgs e) //控制电机停止
        {
            r_timer.Stop();
            t_timer.Stop();
            Thread t = new Thread(StopEnginer) { IsBackground = true };
            t.Start();
        }

private void StopEnginer()
        {
            string cmd_str = "0105081E0000";
            //01从站地址salve address
            //05功能码 写入单个线圈函数WriteSingleCoil（开源通讯库Nmodbus）
            //Nmodbus 地址https://github.com/NModbus/NModbus
            //081E是写入单个线圈地址，参考台达PLC应用手册161页DVP装置通讯地址和x工给的excel表
            //081E = M30是控制启停的地址
            //0000后四位是写入的值
            // string cmd_str = (tbx_cmdString.Text).ToUpper();

            ushort[] returnValues = new ushort[30];
            //将字符串cmd_str切割成地址、功能码、写入地址、写入值
            byte address = Convert.ToByte(cmd_str.Substring(0, 2), 16);
            byte Function = Convert.ToByte(cmd_str.Substring(2, 2), 16);
            ushort start = Convert.ToUInt16(cmd_str.Substring(4, 4), 16);
            ushort values = Convert.ToUInt16(cmd_str.Substring(8, 4), 16);
            Console.WriteLine("这是故障台停止程调用");
            try
            {
                bool value_TrueOrFalse = Convert.ToUInt16(values) == 0xFF00;

                //调用WriteSingleCoil函数
                master.WriteSingleCoil(address, start, value_TrueOrFalse);
            }
            catch (Exception ex)
            {
                MessageBox.Show(ex.ToString());
            }
        }

代码解释如下，需要Modbus协议、PLC通信协议的相关知识，以及PLC地址表。项目用的PLC型号为台达DELTA DVP系列

1. PLC地址表

其中，控制电机启停的PLC地址是M30。台达DVP系列PLC中，S, X, D, M等表示PLC装置（应该与PLC内部结构有关？？分别代表不同的线圈区域？不是很确定），总之知道地址M30就OK了。

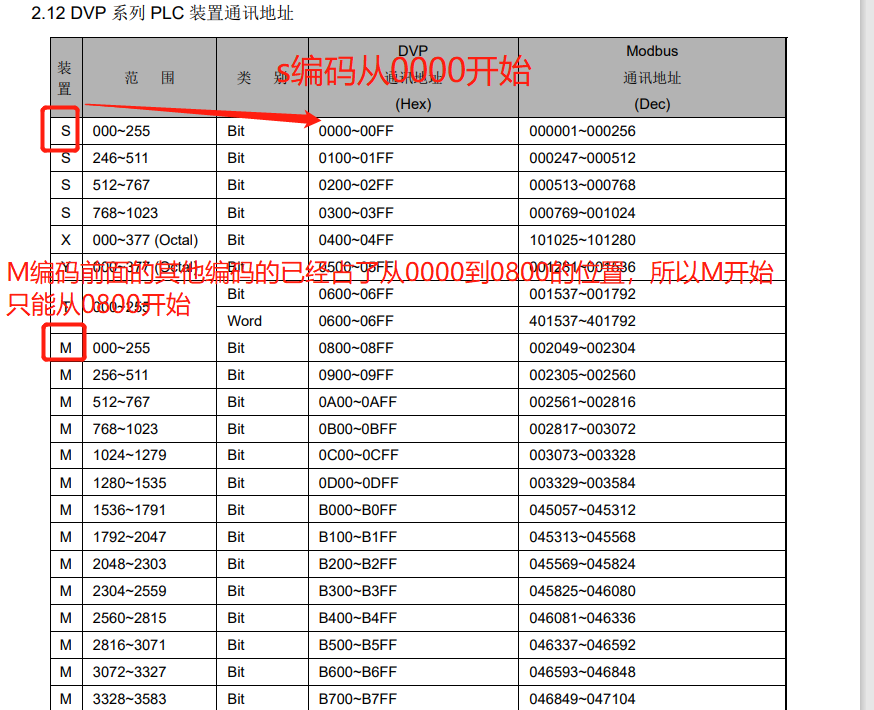

现在去查M30对应的十六进制编码地址是多少，因为用C给PLC发送信号时，需要以十六进制数形式发送。下表来自台达PLC应用手册（厚达743页）中的第161页，可以看出，M30在000~255这一区域，该区域的编码以十六进制08开头，进一步，30的十六进制为1e，所以，PLC地址M30的十六进制地址是0x081e，其中0x表示十六进制。类似的，256~511这一区域的地址，其编码以十六进制09开头，256~511分别对应0x00 ~ 0xFF。例如，M267，它的十六进制地址计算方式为 ：267-256=11，11的十六进制为0b，因此M267的十六进制地址为0x090b。

本项目PLC与上位机的通讯用到了一个开源通讯库NModbus ，下载地址https://github.com/NModbus/NModbus。该通信库官方提供的手册NModbus

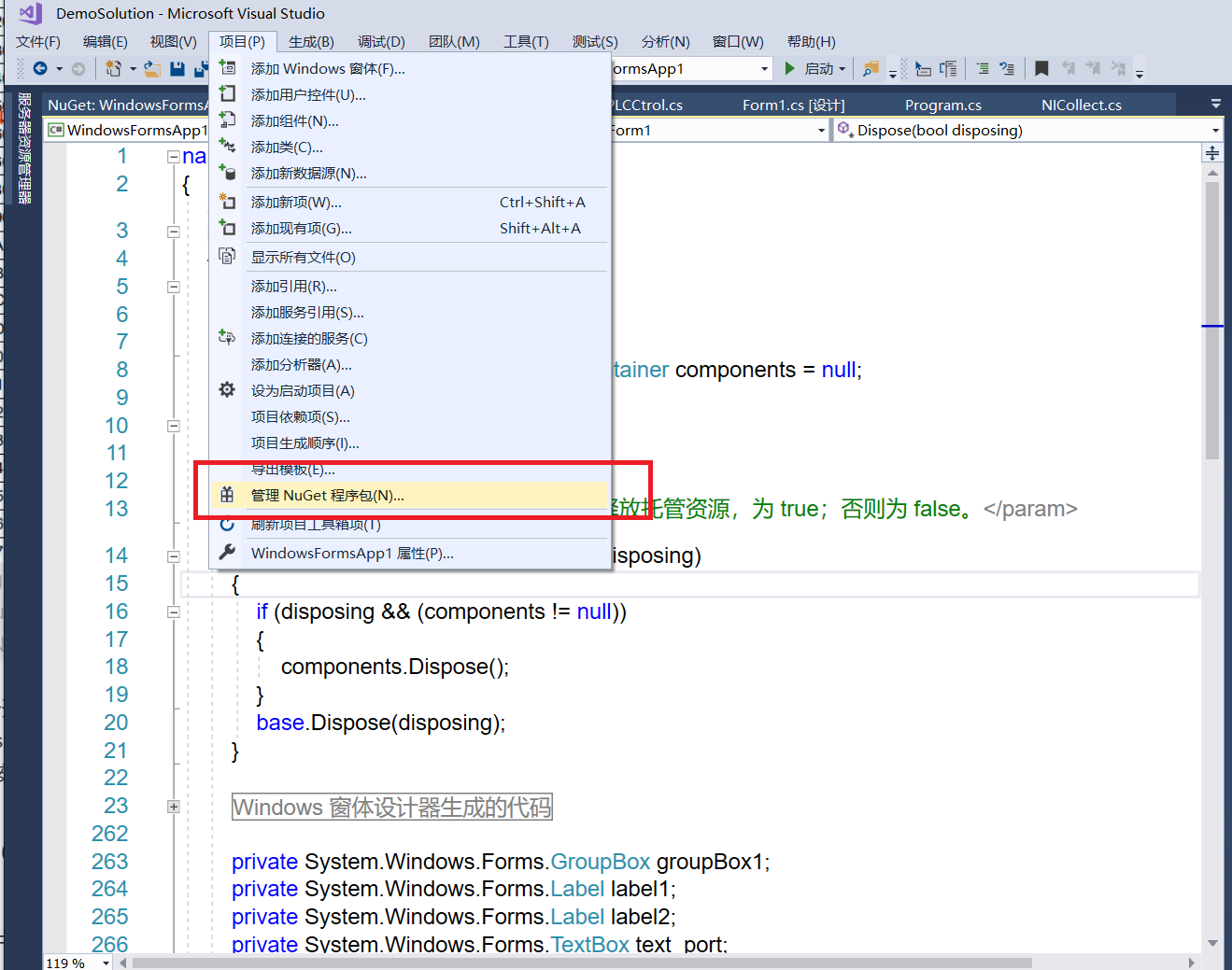

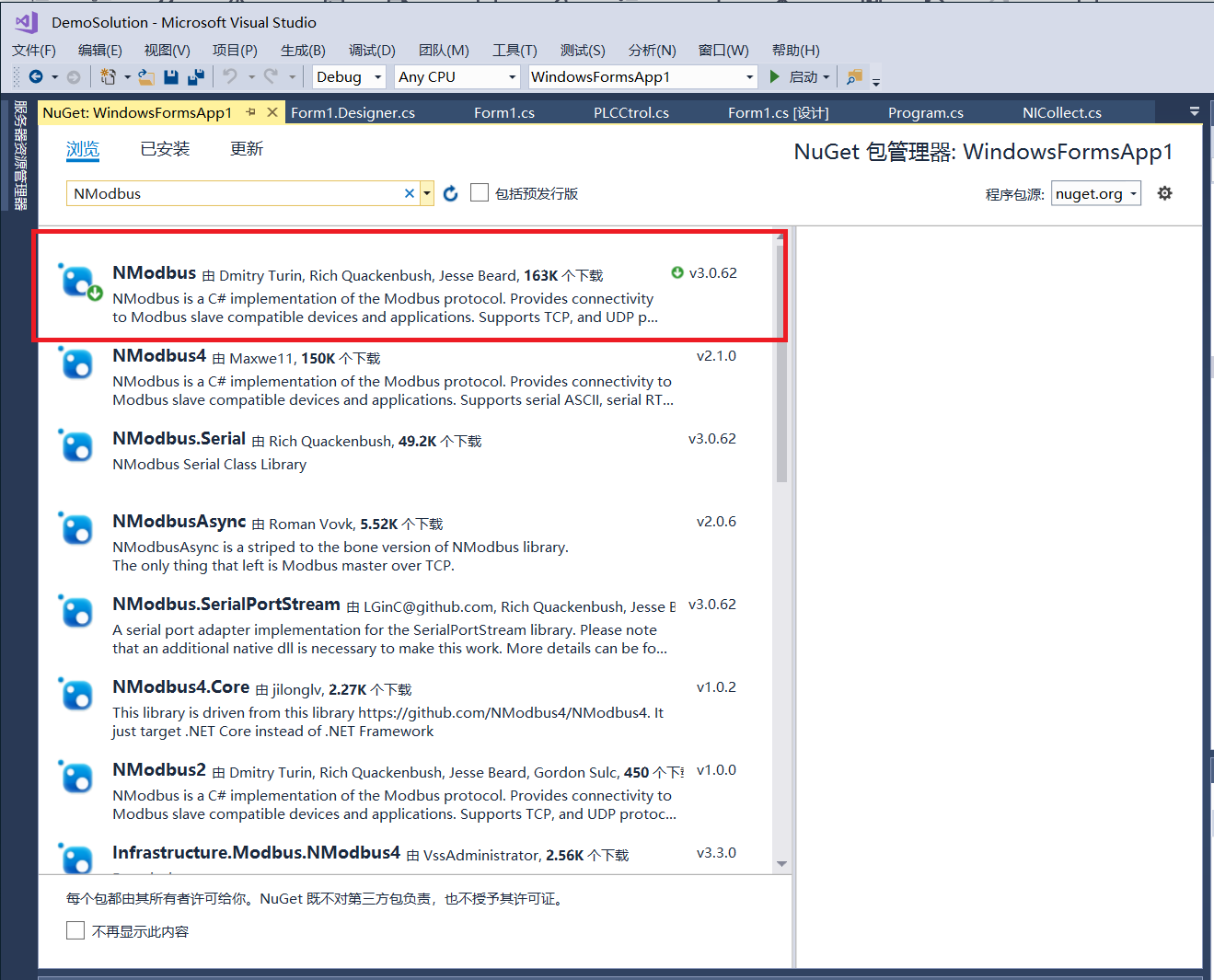

在VS2017中，可以通过以下方式下载安装：

下载后，在相应的处理业务的类中定义成员变量

private NModbus.IModbusMaster master;

建立连接，用NModbus.ModbusFactory.CreateMaster创建主站，返回IModbusMaster类对象，对PLC地址的读写主要通过该类提供的方法实现

    public bool connect(string ip,int port)
    {
        if (hasConnected) return true;

        var tcp=new TcpClient();
        var result=tcp.BeginConnect(ip,port,null,null);
        result.AsyncWaitHandle.WaitOne(5000);
        if (result.IsCompleted)
        {
            var factory = new NModbus.ModbusFactory();
            master = factory.CreateMaster(tcp);
            hasConnected = true;
        }
        else
        {
            throw new TimeoutException("连接超时！");
        }
        return hasConnected;
    }

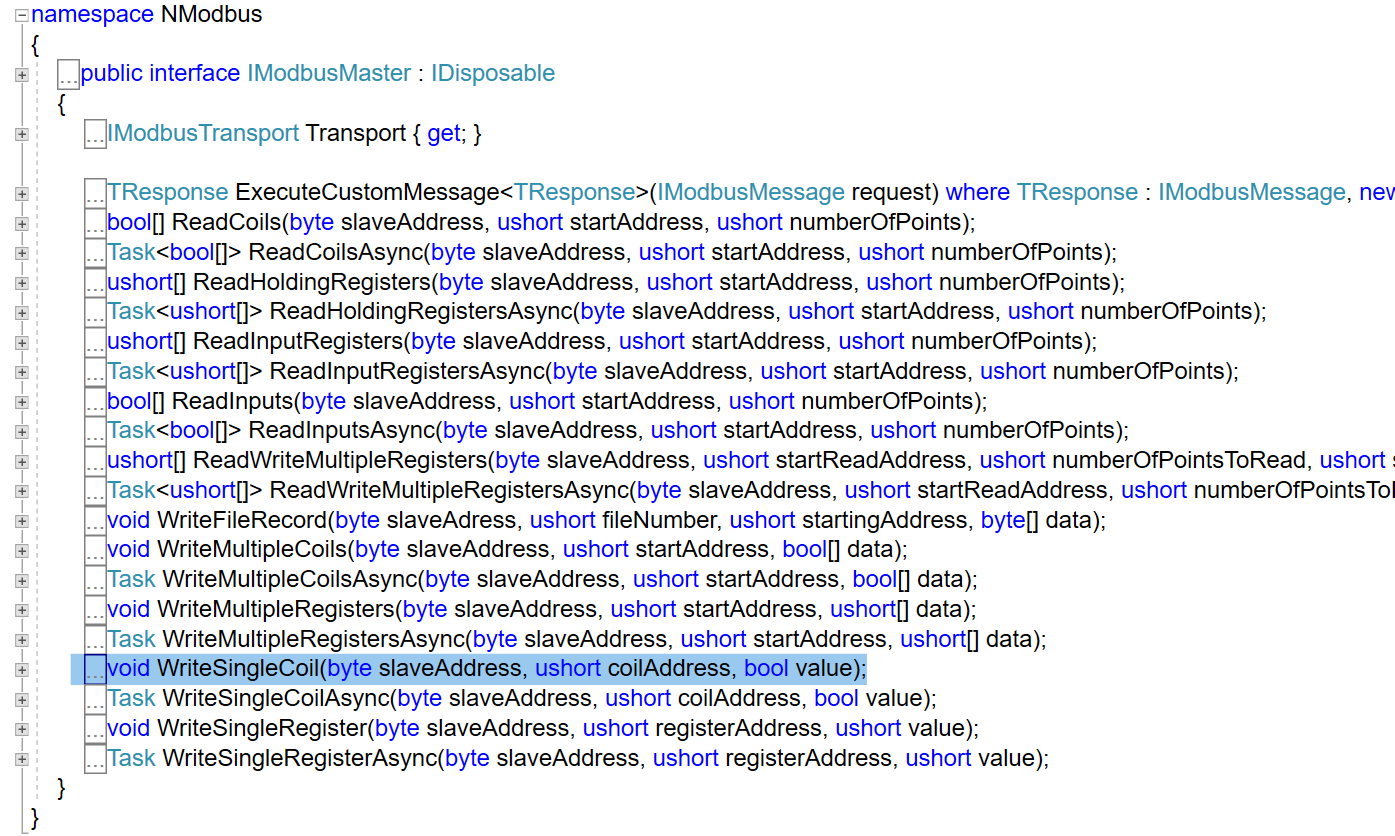

之后，调用IModbusMaster的成员函数就可以通信了，可以看到IModbusMaster 的部分常用API函数如下。

本例中，将使用WriteSingleCoil函数往M30地址中写入数据，控制电机的启动和停止。WriteSingleCoil的函数原型为void WriteSingleCoil(byte slaveAddress, ushort coilAddress, bool value);，三个参数，slaveAddress，coilAddress分别表示从站地址和线圈地址，类型分别为byte和ushort，vlaue为布尔型，其值为trueorfalse。给PLC的M30地址发送信号启动电机的代码如下。

public void start() //给PLC的M30地址发送信号启动电机
    {
        check();
        byte slaveAddress = 1; //单元标识符
        ushort coilAddress = 0x81e; //起始地址
        bool value = true;
        master.WriteSingleCoil(slaveAddress, coilAddress, value);
        // void WriteSingleCoil(byte slaveAddress, ushort coilAddress, bool value);函数原型
    }

2. DELTA DVP系列PLC通信协议详解

翻译自 DELTA DVP系列PLC官方文档
通信数据框架（Communication Data Frame）如下：

解释如下:

• STX：起始字符，为 “：”
• ADR1 和 ADR0: 通信地址，由2个ASCII码组成，有效的通信地址范围为0…31。
• CMD1和CMD0：命令码，由2个ASCII码组成，用来告诉PLC该执行什么任务。该系列PLC的命令码取了Modbus协议的部分功能码，Modbus协议如下表所示。完整的Modbus协议见xxxx。表中的Description 是PLC对应的部件

• DATA(0)~DATA（n-1）: 所要发送的数据内容，DATA字符的格式取决于功能码。数据的内容包括n个8位数据，由2n个ASCII码组成（一个8-bit的数据由2个ASCII码表示），n<=37，因此DATA最大可包含74个ASCII码

例子：Reading Coils T20~T27 from slave device 01，从从站设备地址01开始读取线圈T20-T27中的内容，一共8个字节(8 words）
PC发给PLC的代码
PC→PLC “：01 03 06 14 00 08 DA CR LF”
代码解析如下：

PLC发送给PC的代码：
:01 03 10 00 01 00 02 00 03 00 04 00 05 00 06 00 07 00 08 B8 CR LF
代码解析如下：

LRC（Longitudinal Redundancy Check）纵向冗余度检查，

DELTA DVP系列的PLC的设备地址

最后
