概述
假设电池供电最高4.2V，最低3.3V（当3.3V时就断电） ADC为12 位

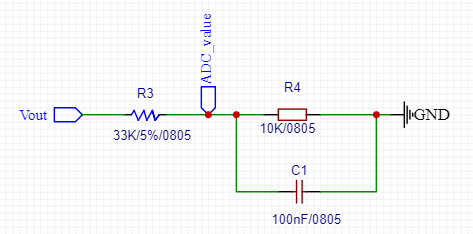

10K/(10K+33K)约等于0.2325
电池最高时:0.2325*4.2约等于0.9767
电池最低时:0.2325*3.3约等于0.837
如果参照1.1V,即满电状态下为1.1V，没电为0V
ADC 12位为：4096
电池最高ADC(0.9767/1.1V)*4096=3636
电池最高ADC(0.837/1.1V)*4096=3116
百分比差3636-3116=520
520除以100，取整数为5
如果3636为电量100%
3631为电路99%
3121为电路1%反之，如果知道ADC值，ADC为12位，参考电压为1,1V
采集的电压值为 V_value=(ADC*1.1)/4096 单位为：V（伏特）
