概述
目录
定时器部分：
定时器三种模式
定时公式：
定时器1配置步骤：
串口部分：
UART配置基本步骤：
ADC部分：
ADC 输入：
ADC 转换时间：
Tconv = (抽取率 + 16) x 0.25 μs。
ADC 转换结果：
ADC 转换序列：
ADC配置步骤：
定时器部分：
定时器三种模式：自由运行模式，模模式，正计数/倒计数模式
本次使用

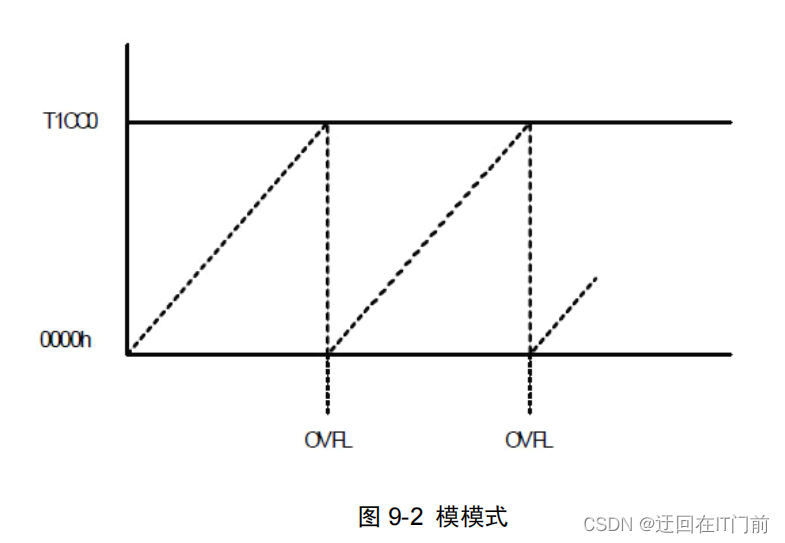

模模式：
当定时器运行在模模式，
16
位计数器从
0x0000
开始，每个活动时钟边沿增加
1
。当计数器达到
T1CC0
（溢 出），寄存器 T1CC0H:T1CC0L
保存的最终计数值，计数器将复位到
0x0000
，并继续递增。如果定时器开始于 T1CC0 以上的一个值，当达到最终计数值（
0xFFFF
）时，设置标志
IRCON.T1IF
和
T1CTL.OVFIF
。如果设置 了相应的中断屏蔽位 TIMIF.OVFIM
以及
IEN1.T1EN
，将产生一个中断请求。模模式可以用于周期不是
0xFFFF 的应用程序。
实现定时多长时间的公式：
最大计数值=定时时长/定时计数周期
定时计数周期=（1/晶振）X 分频系数;

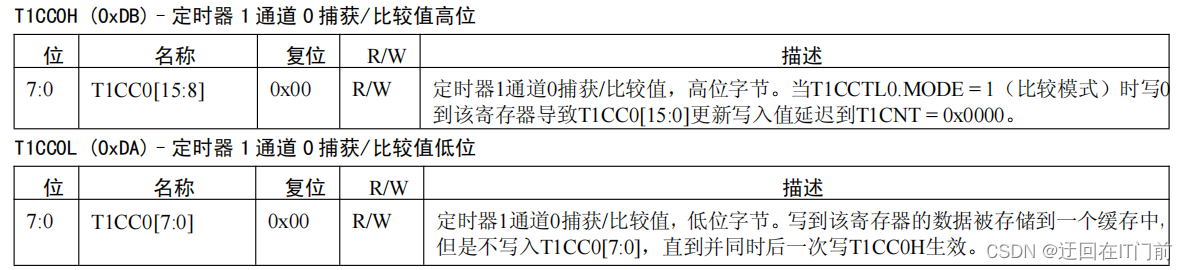

T1CC0H和T1CC0L寄存器：

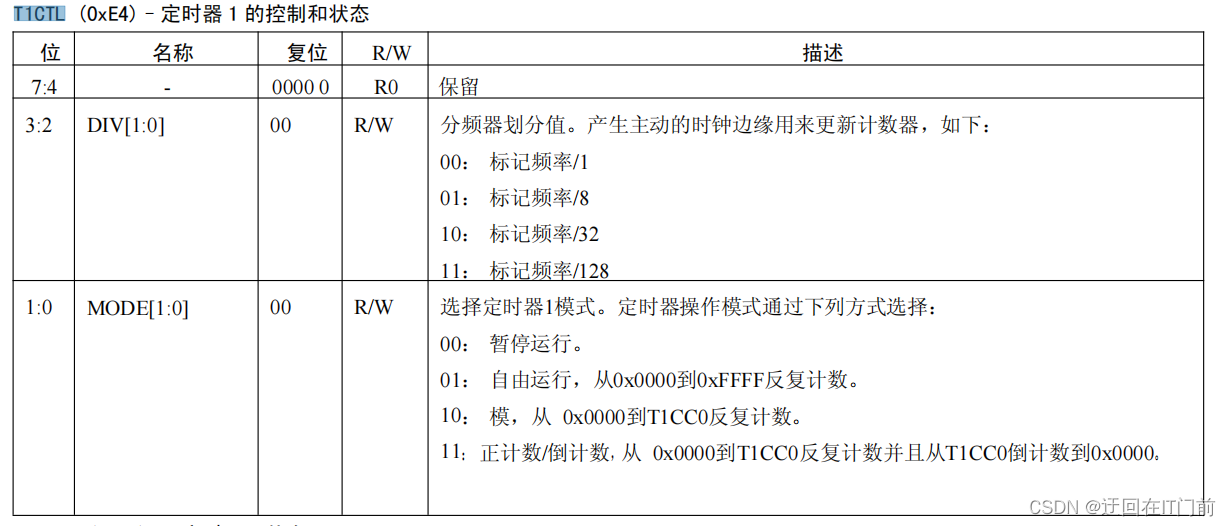

T1CTL 寄存器：
定时器1配置步骤：
（1）打开总中断，打开定时器1的中断
（2）选择计数模式，和分频系数
（3）通过T1CCTL0 寄存器，选择定时器 1 通 0 捕获/比较模式
（4）定时时长，将计数值分别配置给T1CC0H和T1CC0L这两个寄存器
（5）编写定时器1相关中断服务函数
Timer.c
#include "Timer.h"
unsigned long SysTick= 0;
void TimerInit(void)
{
IEN0 |= 0x01<<7; //打开总中断
IEN1 |= 0x01<<1; //定时器1中断使能
TIMIF |= 0x01<<6; //定时器1溢出中断屏蔽
T1CCTL0 |= 0x01<<2; //比较模式
T1CTL = 0x0e; //128分频，模模式
T1CC0H = 0x61; //定时0.1s
T1CC0L = 0xA8; //定时时间/(1/32)x128=oxc350
}
unsigned long TimerSet(unsigned long set){
return SysTick + set;
}
unsigned char TimerCheck(unsigned long t){
if(SysTick>=t)
return 1;
else
return 0;
}
#pragma vector = T1_VECTOR //中断服务子程序
__interrupt void T1_ISR(void)
{
SysTick++;
IRCON &=~0x01<<1; //清除定时器1中断标志
T1STAT &=~0x01<<5; //定时器 1 计数器溢出中断标志置0
}串口部分：

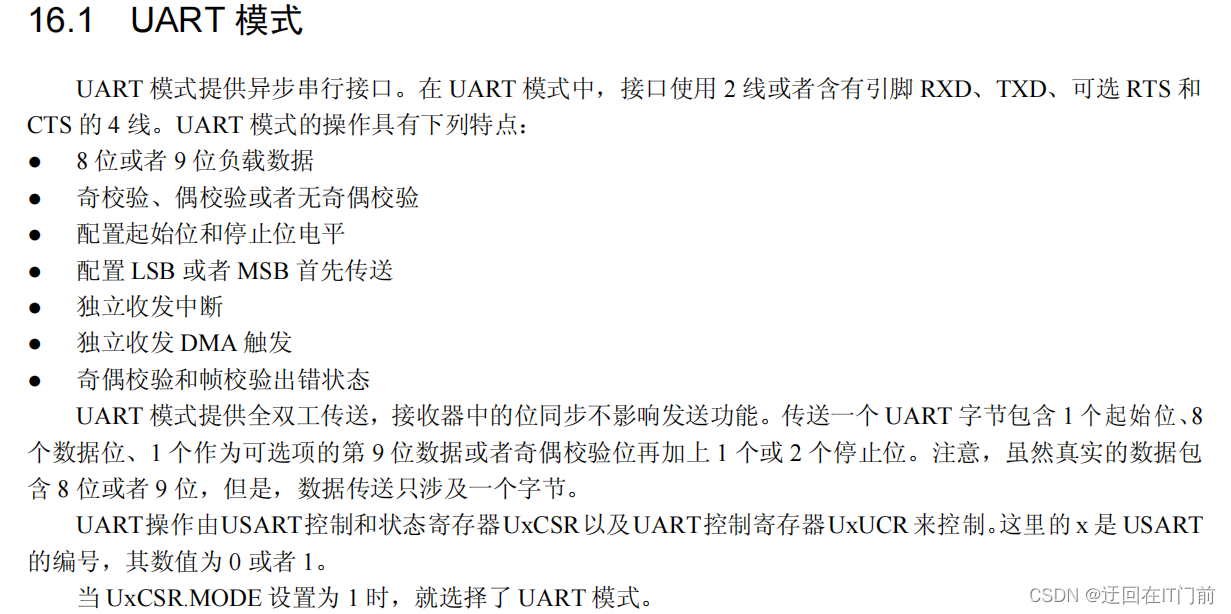

本次选用UART模式：
UART配置基本步骤：
（1）UART引脚：P0_2和P0_3为外设功能，分别作为RX,TX；RX配置为输入，TX配置为输出
（2）偶校验，9位数据传输
（3）配置波特率为256
（4）使能UART0的TX,RX的中断
（5）编写中断服务函数
Uart.c
#include "Uart.h"
#include <string.h>
#define UART_TX_MAX_SIZE 255
#define UART_RX_MAX_SIZE 255
static unsigned char UartTxBuf[UART_TX_MAX_SIZE];
static unsigned char UartTxLen = 0;
static unsigned char UartTxPos = 0;
static unsigned char UartRxBuf[UART_RX_MAX_SIZE];
static unsigned char UartRxPos = 0;
void UartInit(void)
{
P0SEL |= 0x01<<2|0x01<<3; //设置P0_2和P0_3为外设功能，分别作为RX,TX
P0DIR &= ~0x01<<2; //配置RX为输入
P0DIR |= 0x01<<3; //配置TX为输出
P1SEL &= ~(0x01<<0|0x01<<1);
P1DIR |= 0x01<<0|0x01<<1;
P2DIR &= ~0xc0;
PERCFG &= ~0x01<<0;

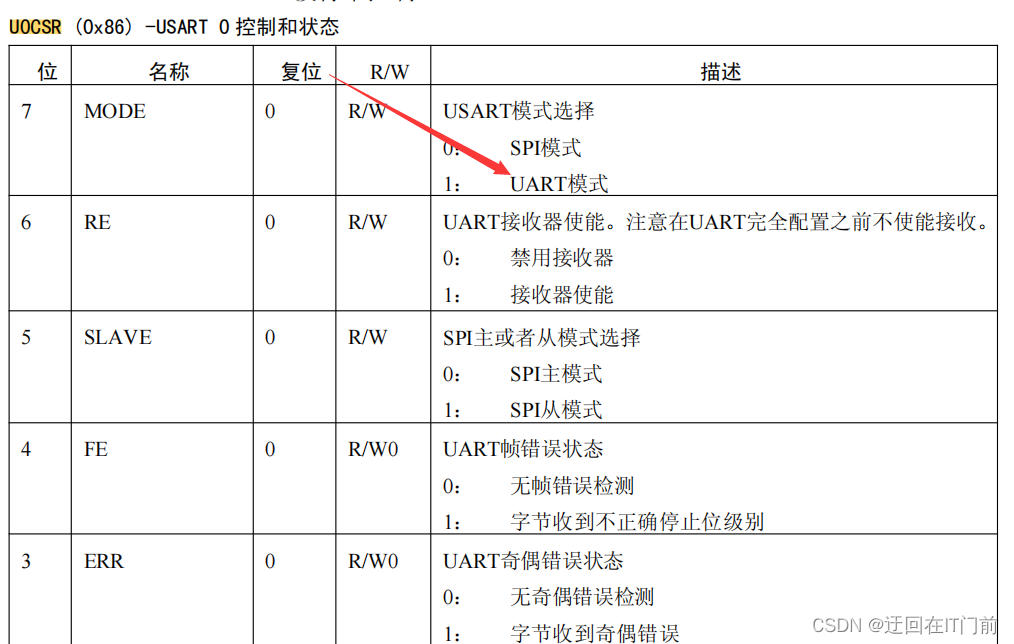

U0CSR |= 0x01<<7|0x01<<6; //设置为UART模式，UART接收器使能
U0UCR |= 0x01<<3|0x01<<4|0x01<<5; //偶校验，9位传输
U0GCR = 8;
U0BAUD = 59; //波特率为256
IEN0 |= 0x01<<7|0x01<<2; //打开总中断，使能UART0的RX中断
IEN2 |= 0x01<<2; //使能UART0的TX中断
}
void UartSend(unsigned char *data,unsigned char size){
memcpy(UartTxBuf,data,size); //将要发送的数据data复制到UartTxBuf，被复制的字节数为size
UartTxLen = size;
UartTxPos = 1;
U0DBUF = UartTxBuf[0]; //U0DBUF接收/发送数据缓冲寄存器，将要发送的数据写入U0DBUF
}
unsigned char UartRecv(unsigned char *data,unsigned char size){
unsigned char realLen = size;
if(size > UartRxPos){
realLen = UartRxPos;
}
memcpy(data,UartRxBuf,realLen);
memcpy(UartRxBuf,UartRxBuf + realLen,UartRxPos - realLen);
UartRxPos -= realLen;
return realLen;
}
//TX中断服务函数
#pragma vector = UTX0_VECTOR
__interrupt void Uart0TxInterrupt(void){
UTX0IF = 0;
if(UartTxPos < UartTxLen){
U0DBUF = UartTxBuf[UartTxPos++];
}
}
//RX中断服务函数
#pragma vector = URX0_VECTOR
__interrupt void Uart0RxInterrupt(void){
URX0IF = 0;
if(UartRxPos < UART_RX_MAX_SIZE){
UartRxBuf[UartRxPos++] = U0DBUF;
}
}ADC部分：
ADC简介：
ADC
支持多达
14
位的模拟数字转换，具有多达
12
位的
ENOB
（有效数字位）。它包括一个模拟多路转换 器，具有多达 8
个各自可配置的通道；以及一个参考电压发生器。转换结果通过
DMA
写入存储器。还具有若 干运行模式。
ADC
的主要特性如下：
● 可选的抽取率，这也设置了分辨率（7 到
12
位）
●
8
个独立的输入通道，可接受单端或差分信号
● 参考电压可选为内部单端、外部单端、外部差分或
AVDD5
● 产生中断请求
● 转换结束时的
DMA
触发
● 温度传感器输入
● 电池测量功能
ADC 输入：
端口
0
引脚的信号可以用作
ADC
输入。在下面的描述中，这些端口引脚指的是
AIN0-AIN7
引脚。输入引 脚 AIN0-AIN7
是连接到
ADC
的。 可以把输入配置为单端或差分输入。在选择差分输入的情况下，差分输入包括输入对AIN0-1
、
AIN2-3
、
AIN4- 5 和
AIN6-7
。注意负电压不适用于这些引脚，大于
VDD
（未调节电压）的电压也不能。它们之间的差别是在 差分模式下转换。它是在差分模式下转换的输入对之间的差。
注意：P0.0对应AIN0， P0.7对应AIN7
ADC 转换时间：
ADC
只能运行在
32 MHz XOSC
上，用户不能整除系统时钟。实际
ADC
采样的
4 MHz
的频率由固定的内
部划分器产生。执行一个转换所需的时间取决于所选的抽取率。总的来说，转换时间由以下公式给定：
Tconv = (抽取率 + 16) x 0.25 μs。
ADC 转换结果：

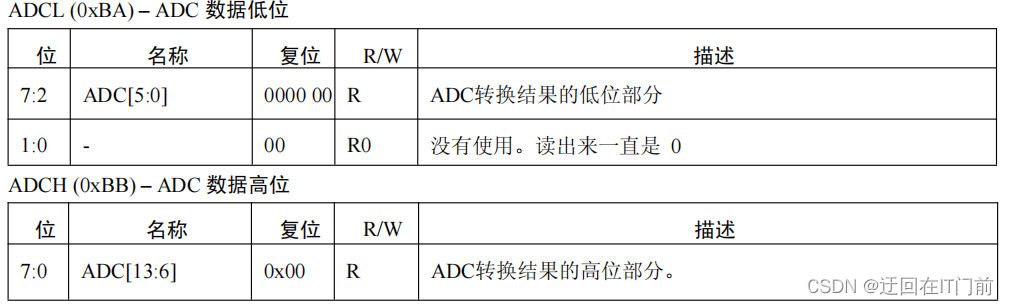

结果放在
ADCH
和
ADCL 两个寄存器中。

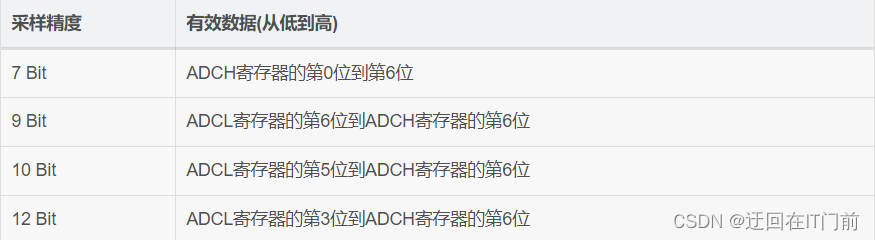

ADCL寄存器和ADCH寄存器保存的是AD转换完成的结果，数据以2的补码形式表现。下表为采样精度与有效数据解析表：
ADC 转换序列：
通过写
ADCCON3 寄存器 触发，完成单个 ADC
转换

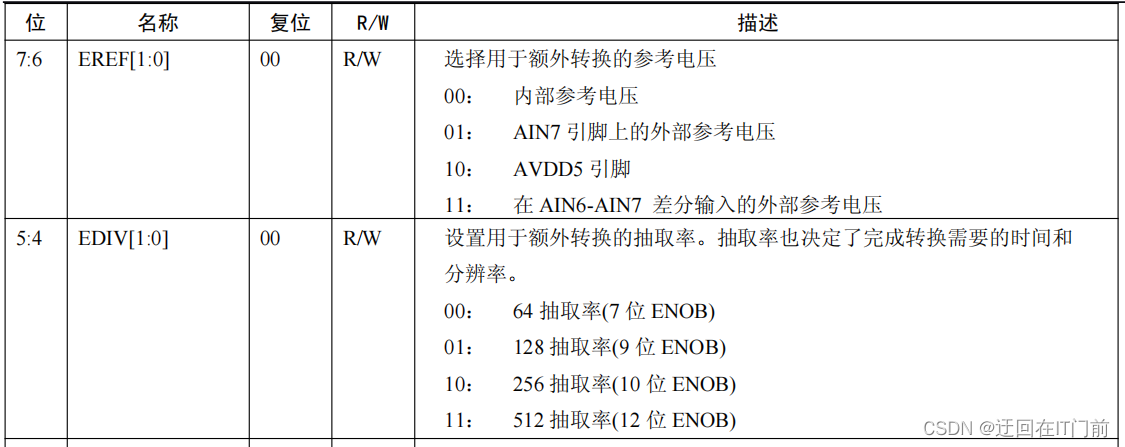

ADCCON3 ：寄存器控制单个转换的通道号码、参考电压和抽取率。
ADCCON1寄存器：判断有没有转换完成，通过while通过转换完成的标志位进行判断。
ADC配置步骤：
（1）使能模拟外设I/O
（2）选择有ADC功能的引脚配置为外设功能
（3）配置I/O的方向为输入
（4）通过ADCCON3配置ADC 参考电压和抽取率（本次选用AVDD5 引脚（3.3V）和选择512抽取率），模拟数字转换的正参考电压可选择为一个内部生成的电压，AVDD5 引脚；适用于 AIN7 输入引脚的外部电 压，或适用于 AIN6-AIN7 输入引脚的差分电压。
（5）将结果放在 ADCH 和 ADCL 两个寄存器中，结果=value/（2的12次方）* 3.3
ADC.c
#include "adc.h"
void ADCInit(void)
{
APCFG |= 0x01;// 模拟I/O使能
P0SEL |= 0x01; //P0_0当ADC0使用
P0DIR &= ~0x01; //配置为输入
}
float GetADCVoltage(void){
unsigned int value;
ADCCON3 = 0xB0;// 转换完成后 bit0-bit3 会自动清，所以每次读取都需要进行一次初始化
while(!(ADCCON1 & 0x80));
value = ADCH << 8;
value |= ADCL;
value >>= 3; //ADCL低位寄存器 1:0没有使用
return value / 4096.0 * 3.3;
}
main.c：
使用UART0打印出ADC采集的数据
#include <ioCC2530.h>
#include "Uart.h"
#include "Timer.h"
#include "led.h"
#include "Uart.h"
#include "ADC.h"
#include <stdio.h>
static void SysClockInit(void)
{
CLKCONCMD &= ~0x40; //设置系统时钟源为32MHz晶振
for(; CLKCONSTA & 0x40;); //等待晶振稳定
CLKCONCMD &= ~0X47; //设置系统主时钟频率为32MHz
}
void main(void)
{
unsigned long timer = 0;
unsigned char buf[100];
unsigned char len;
SysClockInit();
UartInit();
TimerInit();
ledinit();
ADCInit();
while(1)
{
if(TimerCheck(timer))
{
timer = TimerSet(10);
ledtoggle(0);
len = sprintf((char *)buf,"DC Vlotage = %.2fn",GetADCVoltage());
UartSend(buf,len);
}
}
}
补充：sprintf函数的格式：int sprintf( char *buffer, const char *format [, argument,...] );
buffer：这个参数就是接收字符串的字符数组。其大小必须要大于所接收的字符串的大小，否则的话会有空间不够从而导致内存溢出的风险。（这里比较大小时还要考虑到字符串最后的 ‘ ’）
format：要传的字符串
除了前两个参数固定外，可选参数可以是任意个
