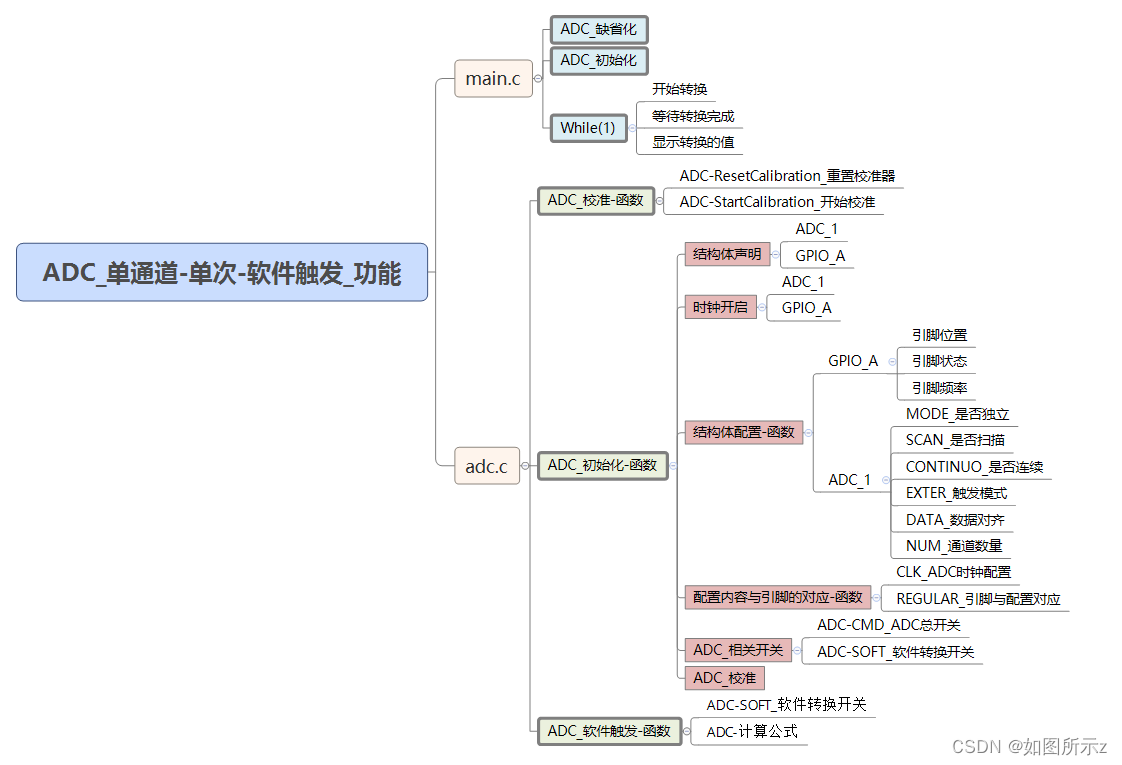

概述
一.参考电压
VDD接入电压为3.3V
- ADC供电要求：2.4V到3.6V
注意：STM32的100脚以上（含100脚）有参考电压引脚。在没有参考电压引脚的单片机上，可以把基准电压芯片接入VDDA，但是VDDA和VDD的电压差不能超过0.3V，例如，VDD是3.3V的话，可以给VDDA接入一个3.3V的参考电压芯片或者3.0V的参考电压芯片，但是不能接入2.5V的参考电压芯片，后果就是芯片不能工作。

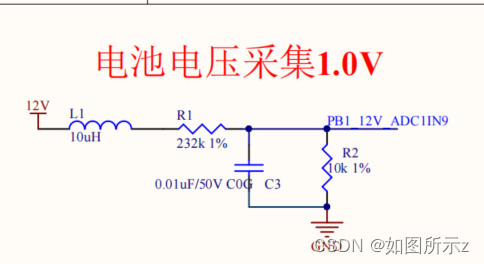

1.1 电池电压采集电路
分电压电路进行ADC采集，进而计算出电压

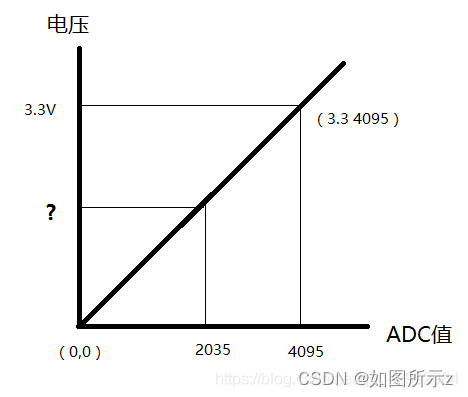

比如stm32单片机，内部集成了12位ADC，其分压级数位4096级，参考电压3.3V供电的情况下，每一级的电压是 3300mV/4096=0.8mV/级，如果STM32采集到的电池电压数据是 A，假设分压比列23.2:1，则电池电压就P=A0.82,计算出来单位是mV
Vc=VCC*(R4/(R4+R3))
- 一般我们用外部芯片供电电压为参考基准就用下面那个公式，也就是上面说的XY比例
ADC_value =(uint32_t)(ADC_value*VOLTAGE >> ADC_DIP(12)); //换算成千倍的电压值 - 若用内部基准电压作为参考则用以下公式
-VDD_value = (uint32_t)((REF_VOLTAGE << ADC_DIP(12)) / VDD_value); //
换算成千倍的电压值
代码
#include "msp_adc.h"
__IO uint16_t ADC_ConvertedValue;
//PCLK2=HCLK=72M
/*******************************************************************************
Function: Driver_Adc_GPIO_Init
Description: adc采样端口初始化
Input: 无
Output: 无
Return: 无
*******************************************************************************/
void Driver_Adc_GPIO_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(ADC_GPIO_CLK,ENABLE);
GPIO_InitStructure.GPIO_Pin = ADC_PIN; //PA1 (Analog Input)
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; // 必须为模拟输入
GPIO_Init(ADC_PORT, &GPIO_InitStructure);
}
/*****************************************************************************
Function: Driver_ADC_Config
Description: ADC模式配置,中断方式
Input: 无
Output: 无
Return: 无
*******************************************************************************/
void Driver_ADC_Config(void)
{
ADC_InitTypeDef ADC_InitStruct;
RCC_APB2PeriphClockCmd ( ADC_CLK, ENABLE ); //打开ADC时钟
ADC_InitStruct.ADC_Mode = ADC_Mode_Independent; // 只使用一个ADC，属于独立模式
ADC_InitStruct.ADC_ScanConvMode = DISABLE; //禁止扫描模式，多通道才要，单通道不需要
ADC_InitStruct.ADC_ContinuousConvMode = ENABLE; //连续转换
ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //不用外部触发转换，软件触发
ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right; //对齐方式 ，不用外部触发转换
ADC_InitStruct.ADC_NbrOfChannel = 1; //只转换规则序列1
ADC_Init(ADC_x,&ADC_InitStruct);
RCC_ADCCLKConfig(RCC_PCLK2_Div8); // 配置ADC时钟为PCLK2的8分频，即9MHz
ADC_RegularChannelConfig(ADC_x, ADC_CHANNEL, 1, ADC_SampleTime_55Cycles5); // 配置 ADC 通道转换顺序和采样时间
ADC_ITConfig(ADC_x, ADC_IT_EOC, ENABLE); // ADC 转换结束产生中断，在中断服务程序中读取转换值
}
/*******************************************************************************
Function: Driver_ADC_Cmd_ENABLE
Description: 内部参考电压使能
Input: 无
Output: 无
Return: 无
*******************************************************************************/
void Driver_ADC_Cmd_ENABLE(void)
{
ADC_Cmd(ADC_x,ENABLE);
}
/*******************************************************************************
Function: Driver_ADC_Cmd_DISABLE
Description: 内部参考电压失能关闭
Input: 无
Output: 无
Return: 无
*******************************************************************************/
void Driver_ADC_Cmd_DISABLE(void)
{
ADC_Cmd(ADC_x,DISABLE);
}
/*****************************************************************************
Function: Driver_ADC_Calibration
Description: 进行ADC校准四个步骤，减小误差
Input: 无
Output: 无
Return: 无
*******************************************************************************/
void Driver_ADC_Calibration(void)
{
ADC_ResetCalibration(ADC_x); // 初始化ADC 校准寄存器
while(ADC_GetResetCalibrationStatus(ADC_x)); //等待复位校准完成
ADC_StartCalibration(ADC_x); // ADC开始校准
while(ADC_GetCalibrationStatus(ADC_x)); // 等待校准完成
ADC_SoftwareStartConvCmd(ADC_x, ENABLE); // 由于没有采用外部触发，所以使用软件触发ADC转换
}
/*****************************************************************************
Function: ADC_NVIC_Config
Description: 进行ADC中断配置
Input: 无
Output: 无
Return: 无
*******************************************************************************/
static void ADC_NVIC_Config(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
// 优先级分组
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
// 配置中断优先级
NVIC_InitStructure.NVIC_IRQChannel = ADC_IRQ;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
/*****************************************************************************
Function: ADC_IRQHandler
Description: ADC中断
Input: 无
Output: 无
Return: 无
*******************************************************************************/
void ADC_IRQHandler(void)
{
if (ADC_GetITStatus(ADC_x,ADC_IT_EOC)==SET)
{
ADC_ConvertedValue = ADC_GetConversionValue(ADC_x); // 读取ADC的转换值
}
ADC_ClearITPendingBit(ADC_x,ADC_IT_EOC);
}
///*****************************************************************************
//Function: Driver_ADC_Getconvertedvalue
//Description: ADC转换数据获取
//Input: 无
//Output: 无
//Return: 无
//*******************************************************************************/
//float Driver_ADC_Getconvertedvalue(void)
//{
// //float Vdd_Value = 3.3;//基准电压
// //float ADC_ConvertedValueLocal = 0;
//
// DMA_ClearITPendingBit(DMA1_IT_TC1);
// while(!DMA_GetITStatus(DMA1_IT_TC1));
// DMA_ClearITPendingBit(DMA1_IT_TC1);
// //ADC_ConvertedValueLocal = (float)ADC_ConvertedValue/4096*Vdd_Value;
// return 0;
//}
/*****************************************************************************
Function: ADCx_Init
Description: ADC初始化
Input: 无
Output: 无
Return: 无
*******************************************************************************/
void ADCx_Init(void)
{
Driver_Adc_GPIO_Init();
Driver_ADC_Config();
Driver_ADC_Cmd_ENABLE();
Driver_ADC_Calibration();
ADC_NVIC_Config();
}
/****************************************END*************************************/
