从零实现 ADC（四）、片内温度采集（DMA）

前言：

STM32F429有一个内部的温度传感器，可以用来测量CPU及其周围的温度。该温度传感器在内部和ADC1_IN16输入通道连接，此通道把传感器输出的电压转换成数字值。支持的温度范围为-40~125℃，精度为±1.5℃左右。

其实实现起来也很简单，就是温度传感器与ADC的温度通道连接，比如ADC1的通道16相连，通道16的电压值就是温度传感器的电压值，我们就是正常读出通道16的电压值，然后根据公式转换成温度值来用即可。

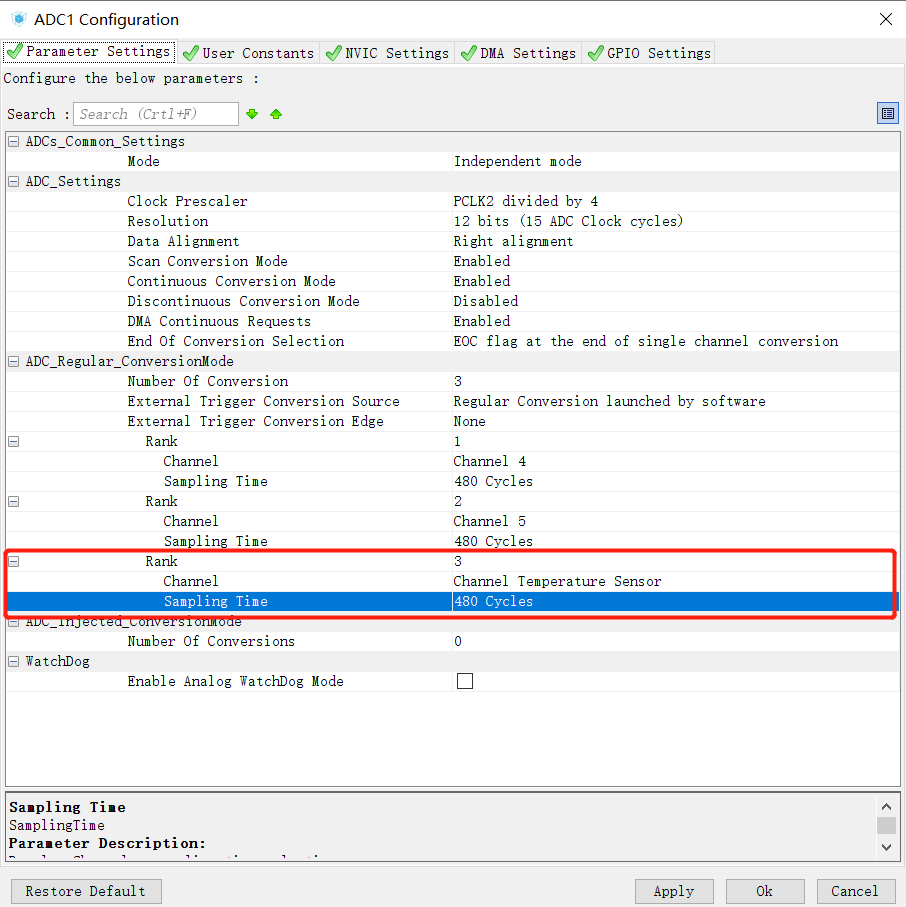

cubemx配置：

代码实现：

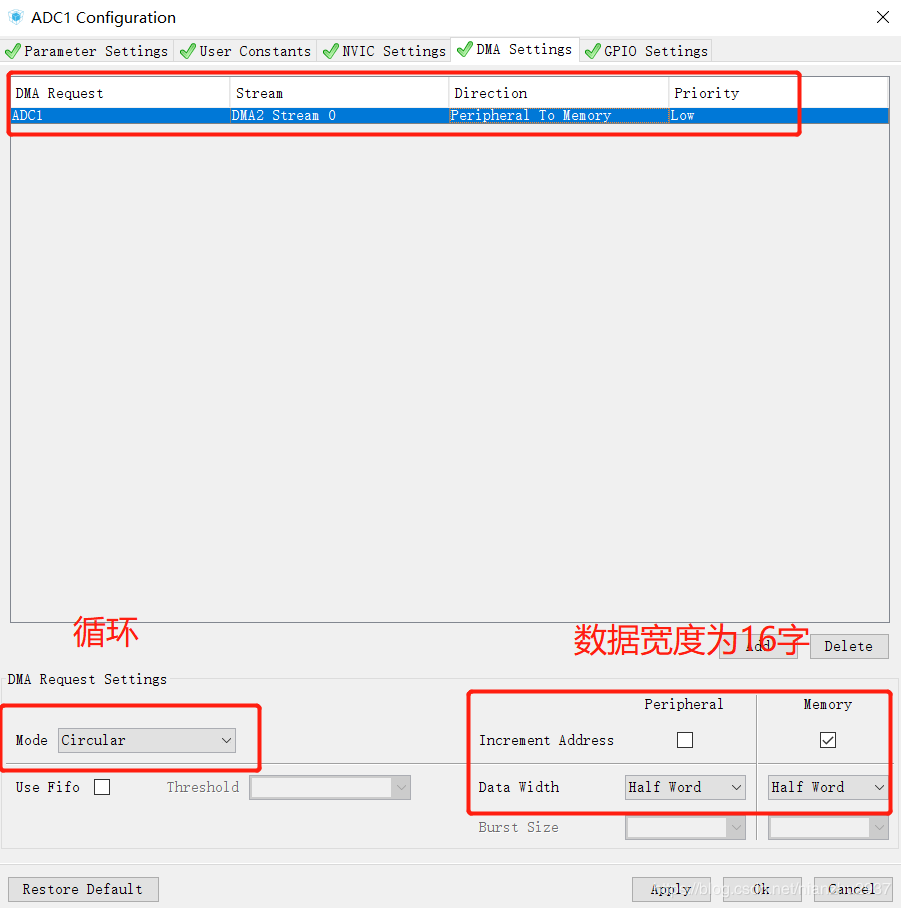

然后我们还用DMA的方式获取电压值

//main.c
uint16_t 	_u16ADC_Value[150];
uint32_t 	_u32Value1;
uint32_t 	_u32Value2;
uint32_t 	_u32Value3;
/* USER CODE END 0 */

int main(void)
{
    MX_ADC1_Init();
    HAL_ADC_Start_DMA(&hadc1, (uint32_t*)&_u16ADC_Value, 150);
    while (1)
    {
//	LED_Twinkle(1);
	                                            RTC_GetRealTime();									//系统时间的更新
	//处理ADC数据
	for(i=0,_u32Value1=0,_u32Value2=0,_u32Value3=0;i < 150;)
	{
		_u32Value1 += _u16ADC_Value[i++];
		_u32Value2 += _u16ADC_Value[i++];
		_u32Value3 += _u16ADC_Value[i++];
	}
	_u32Value1 /= 50;
	_u32Value2 /= 50;
	_u32Value3 /= 50;
	sprintf((char*)InLtdcBuff1, "ADC1_CH4: %1.2f Vrn", _u32Value1*3.3f/4096);
//	sprintf((char*)InLtdcBuff2, "ADC1_CH5: %1.2f Vrn", _u32Value2*3.3f/4096);
	//计算温度公式：T（℃）=（Vsense-V25）/Avg_Slope+25
	//Vsense是温度通道测得的电压值，V25是25℃时的典型电压值（0.76），Avg_Slope是温度与Vsense曲线的平均斜率（典型值为2.5mv/℃）
	sprintf((char*)InLtdcBuff2, "ADC1_TEM: %1.2f Crn", (_u32Value3*3.3f/4096-0.76)/0.0025+25);
	LTDC_Refresh(InLtdcBuff1, InLtdcBuff2);				//屏幕的刷新
        //喂狗
	HAL_IWDG_Refresh(&hiwdg);
	delay_ms(100);
    }
}

//计算温度公式：T（℃）=（Vsense-V25）/Avg_Slope+25
//Vsense是温度通道测得的电压值，V25是25℃时的典型电压值（0.76），Avg_Slope是温度与Vsense曲线的平均斜率（典型值为2.5mv/℃）

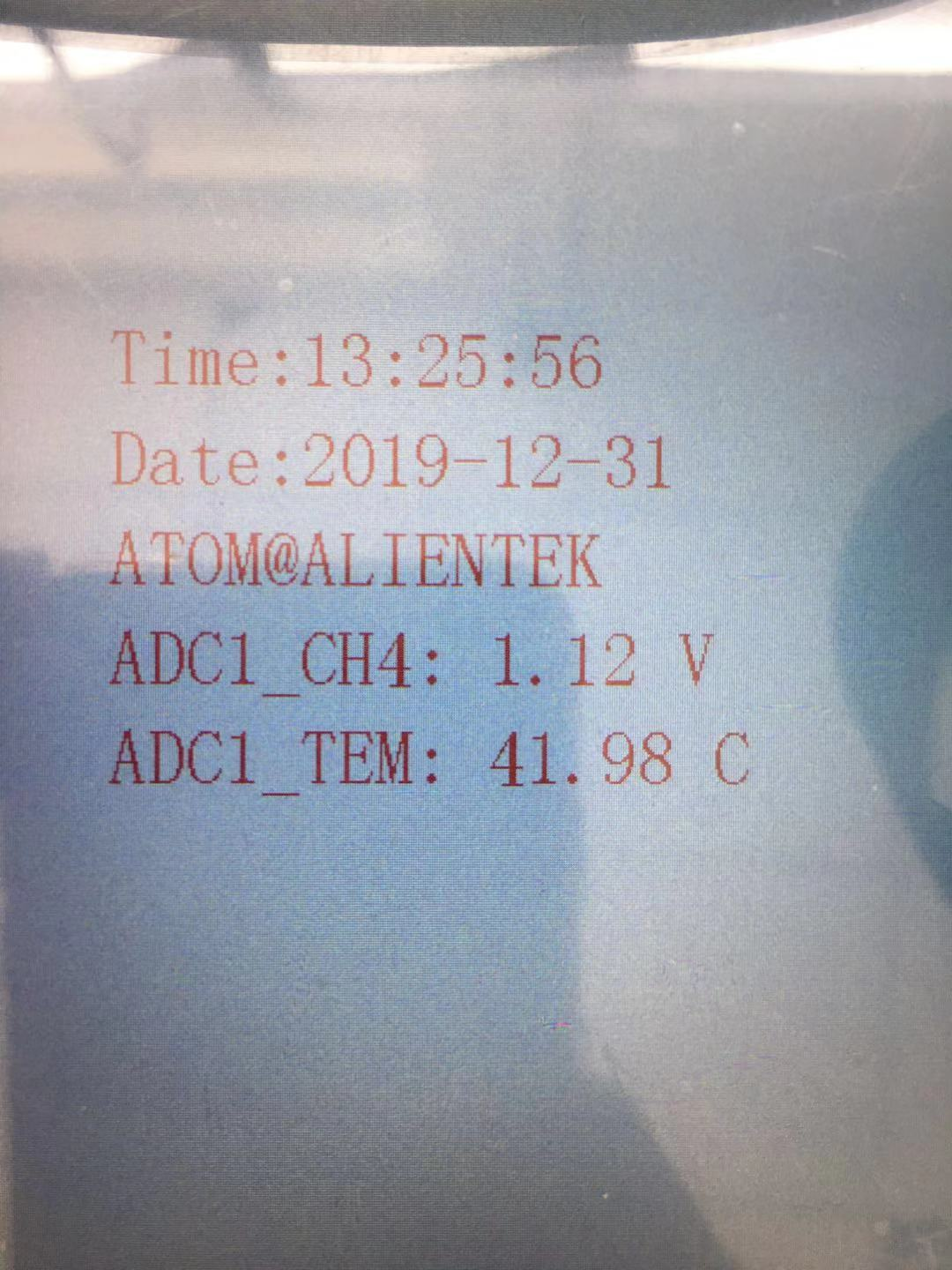

效果如下图：

总结：

ADC学明白，温度传感器就很容易了。芯片温度会比环境温度高一些。
