前言

例如：随着人工智能的不断发展，机器学习这门技术也越来越重要，很多人都开启了学习机器学习，本文就介绍了机器学习的基础内容。

–

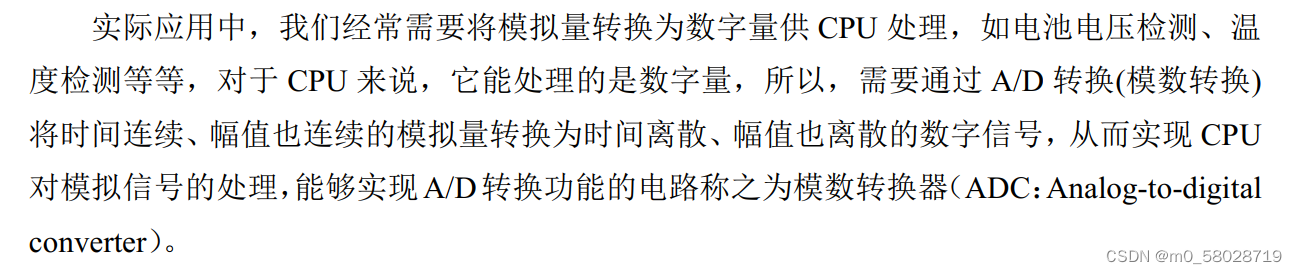

一、ADC原理

ADC的结构和原理有很多种，在这里主要介绍一下逐次积分型ADC
1.STM32F103 系列 MCU 提供了 12 位 ADC 外设， 它有多达 18 个通道， 可测量 16 个外部和 2 个内部信号源。 各通道的 A/D 转换可以单次、 连续、 扫描或间断模式执行。 ADC
的结果可以按左对齐或右对齐方式存储在 16 位数据寄存器中。

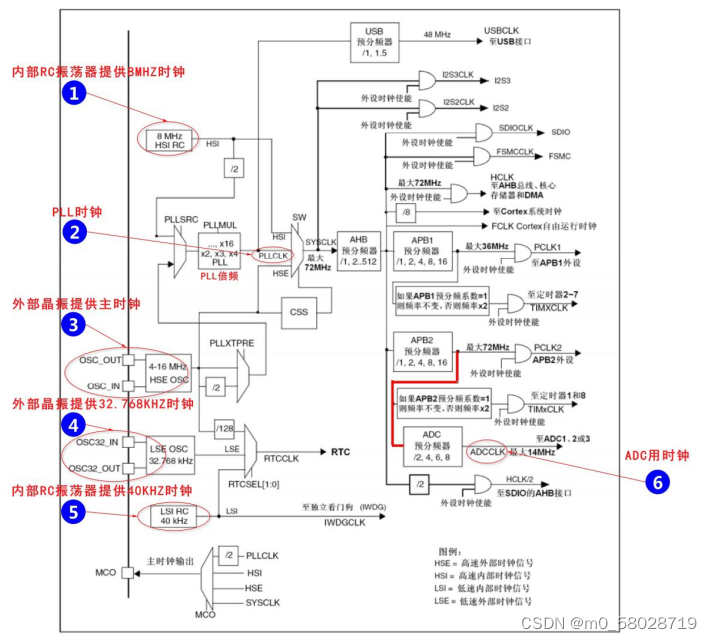

2.stm32时钟树

3.

二、使用步骤

1.引入库

ADC.C代码如下（示例）：

#include "stm32f10x.h"
#include "user_adc.h"
#include "delay.h"

volatile unsigned int  ADC_Buf[NUMSAMP+1];      //放单片机ADC采集原始值
volatile unsigned int  ADC_BufCnt=0;            //采集量变量

 /**************************************************************************************
 * 描  述 : 初始化ADC1
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
void ADC1_Init(void)
{
	GPIO_InitTypeDef        GPIO_InitStructure;
	ADC_InitTypeDef 				ADC_InitStructure;
	NVIC_InitTypeDef				NVIC_InitStructure;

	RCC_APB2PeriphClockCmd( RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOB, ENABLE);  //使能ADC1用时钟和PB口时钟
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);                                       //设置ADC分频因子为6，ADCCLK=PCLK2/6

	//配置PB0为模拟通道输入引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;                            //模拟输入
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	ADC_DeInit(ADC1);                                                       //将外设ADC1的全部寄存器重设为缺省值
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;                       //独立工作模式
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;                            //非扫描模式
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;                       //连续转换模式
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;      //软件控制ADC转换
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;                   //右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 1;                                  //转换ADC通道的数目为1
	ADC_Init(ADC1, &ADC_InitStructure);

	ADC_DMACmd(ADC1,DISABLE);                                                //失能ADC1的DMA请求
	ADC_ITConfig(ADC1, ADC_IT_EOC,ENABLE);                                   //使能ADC1中断
 	ADC_Cmd(ADC1,ENABLE);                                                    // 使能ADC1

	ADC_ResetCalibration(ADC1);                                              //重置指定的ADC的校准寄存器
	while(ADC_GetResetCalibrationStatus(ADC1));                              //获取ADC重置校准寄存器的状态

	ADC_StartCalibration(ADC1);                                              //开始指定ADC的校准状态
	while(ADC_GetCalibrationStatus(ADC1));                                   //获取指定ADC的校准程序

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);                          //NVIC_Group:先占优先级2位，从优先级2位
	NVIC_InitStructure.NVIC_IRQChannel = ADC1_2_IRQn;	                       //配置为ADC1_2中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2;                  //先占优先级为2
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;	                     //从优先级为3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                          //使能中断通道
	NVIC_Init(&NVIC_InitStructure);
}

 /**************************************************************************************
 * 描  述 : 启动指定的ADC通道开始AD转换
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
void StartADC(void)
{
	ADC_RegularChannelConfig(ADC1, ADC_Channel_8, 1, ADC_SampleTime_239Cycles5);   //开通通道8,即PB0

	ADC_ITConfig(ADC1, ADC_IT_EOC,ENABLE);                                         //使能ADC1中断
	ADC_Cmd(ADC1,ENABLE);                                                          //把ADC从断电模式下唤醒
	sw_delay_ms(1);                                                 //在转换器上电至转换开始有一个延时tSTAB
  ADC_SoftwareStartConvCmd(ADC1, ENABLE);                                        //软件触发ADC转换
}

 /**************************************************************************************
 * 描  述 : 关闭ADC1
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
void StopADC(void)
{
	ADC_ITConfig(ADC1, ADC_IT_EOC,DISABLE);             //关闭ADC1中断
	ADC_Cmd(ADC1,DISABLE);                              // 关闭ADC1
}

 /**************************************************************************************
 * 描  述 : ADC1中断服务函数
 * 入  参 : 无
 * 返回值 : 无
 **************************************************************************************/
void ADC1_2_IRQHandler(void)
{
	unsigned int adcPtr;

  if(ADC_GetITStatus(ADC1,ADC_IT_EOC) ==SET)      //检查指定的ADC中断是否发生
  {
	  adcPtr=ADC_GetConversionValue(ADC1);          //读取ADC1转换值
	  ADC_Buf[ADC_BufCnt++]=adcPtr;                 //将读取的ADC1转换值存入指定数组
	  if(ADC_BufCnt==NUMSAMP)                       //指定数量的ADC1信息采集结束
    {
		  ADC_BufCnt=0;		                            //清零采集量变量值
	  }
	  ADC_ClearITPendingBit(ADC1,ADC_IT_EOC);       //清除ADC1中的中断待处理位
  }
}

 /**************************************************************************************
 * 描  述 : 电压采集处理函数
 * 入  参 : 无
 * 返回值 : 单位为mV的电压值
 **************************************************************************************/
float HandleADCTemp(void)
{
	unsigned long val=0;
	unsigned int Temp_signal;
	unsigned int i;
	float g_temperature;


  //软件过滤采集的原始值的前NUMHEAD和最后NUMHEAD个数据，将剩余数据累加
	for(i=NUMHEAD;i<(NUMSAMP-NUMHEAD);i++)
	{
		val=val+ADC_Buf[i];
	}
  //对采集的累加值求平均
	Temp_signal=val/(NUMSAMP-2*NUMHEAD);

	//如果想显示电压值可按照公式：V=Temp_signal/4096*3.3;进行计算。（下面算法得出电压值单位是mV）
	g_temperature=Temp_signal*1000/4096*3.3;

  //返回实测电压值
	return g_temperature;
}

/*************************************END OF FILE******************************/

ADC.H代码如下（示例）：

#include "stm32f10x.h"
#include <math.h>

#define  NUMSAMP   640
#define  NUMHEAD   40
#define  TEMPMAX   4090
#define  TEMPMIN   0

extern  void ADC1_Init(void);
extern  void StartADC(void);
extern  void StopADC(void);
extern  float  HandleADCTemp(void);

可以通过串口或者oled实时显示数据

总结

以上就是今天要讲的内容，本文简单介绍了ADC的使用。
