单片机ADC温度采集原理

81 阅读 0 评论 54 点赞

我是靠谱客的博主漂亮小懒虫，最近开发中收集的这篇文章主要介绍单片机ADC温度采集原理，觉得挺不错的，现在分享给大家，希望可以做个参考。

以上拉电阻形式为例：
- 据分压公式有：
- 若 ADC 采集精度为 Nbit;，则 VCC 即对应的满量程 ADC 值为 2^N=C(常数);
- 若 VADC 端口当前读取的 ADC 值为 X;
  - 则有：
  - 由于 X 为已知量；ADC 采样精度亦被确定，RU 为已知量
  - 查找 NTC 数据手册的阻温(R-T)映射表，或者先期按上面公式转化为ADC-T映射表，可得出 NTC 当前测得环境温度。
    从此公式可以看出 ADC 采集时：与器件 NTC 供源无关，而与采集处理 IC 的精度，和分压电阻精度有关
2020/07/21补充备注：通常情况下我们会将ADC参考电压Vref引脚与VCC引脚直连，这样外部的连接VCC的电源即使波动，Vref也会随之变化，故而不用关心NTC的供源（比例测量方法）。

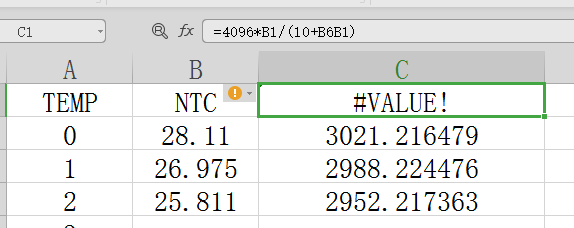

最后补一张利用EXCEL表格填函数公式来求ADC值
