概述

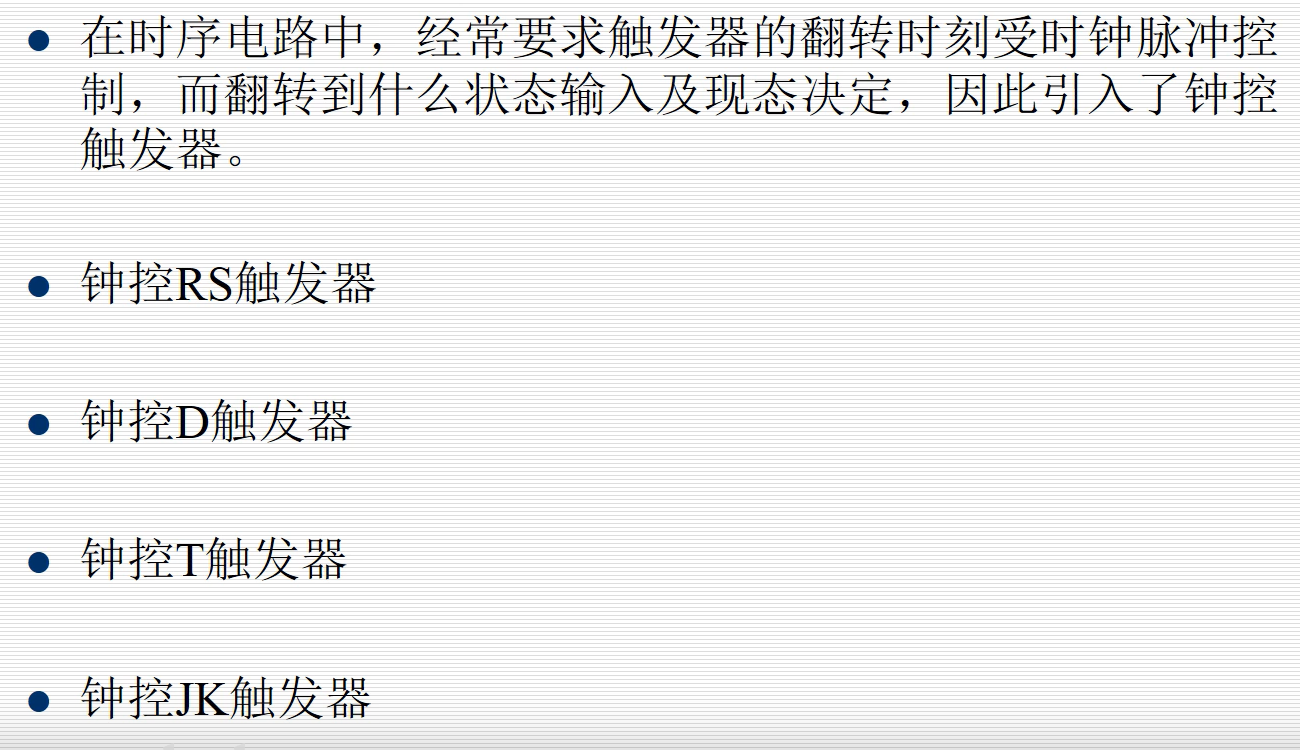

几种中控触发器。

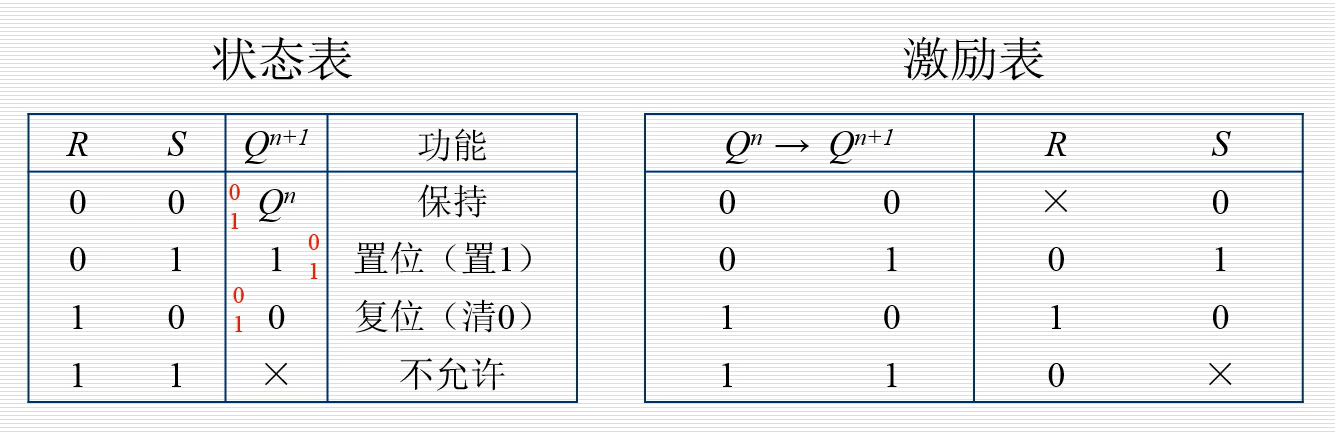

高电平有效。
现态0–>次态0时，只要置1功能无效即可；现态1–>次态1时，只要置0功能无效即可。

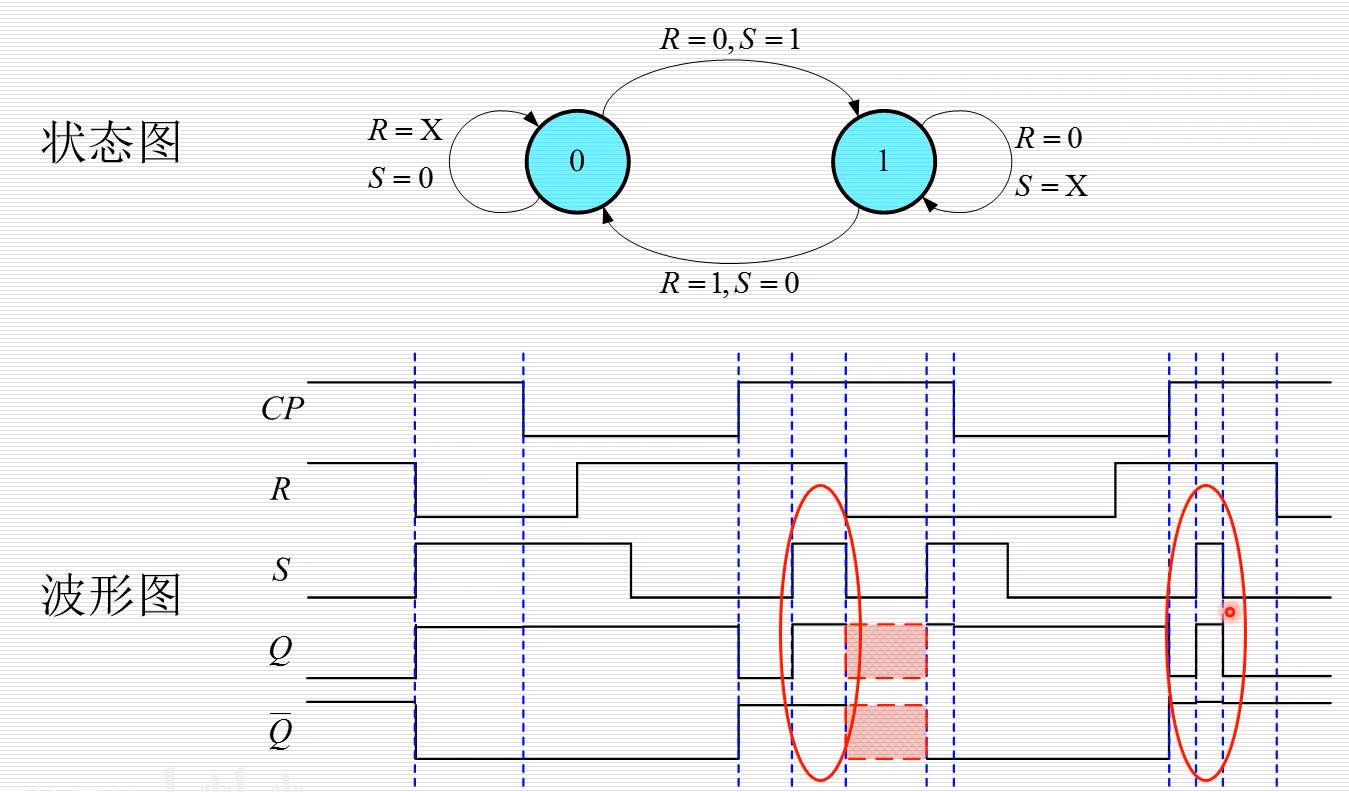

钟控RS触发器的波形图中，需要考虑CP的值，CP为0时，保持；CP为1时，正常工作。

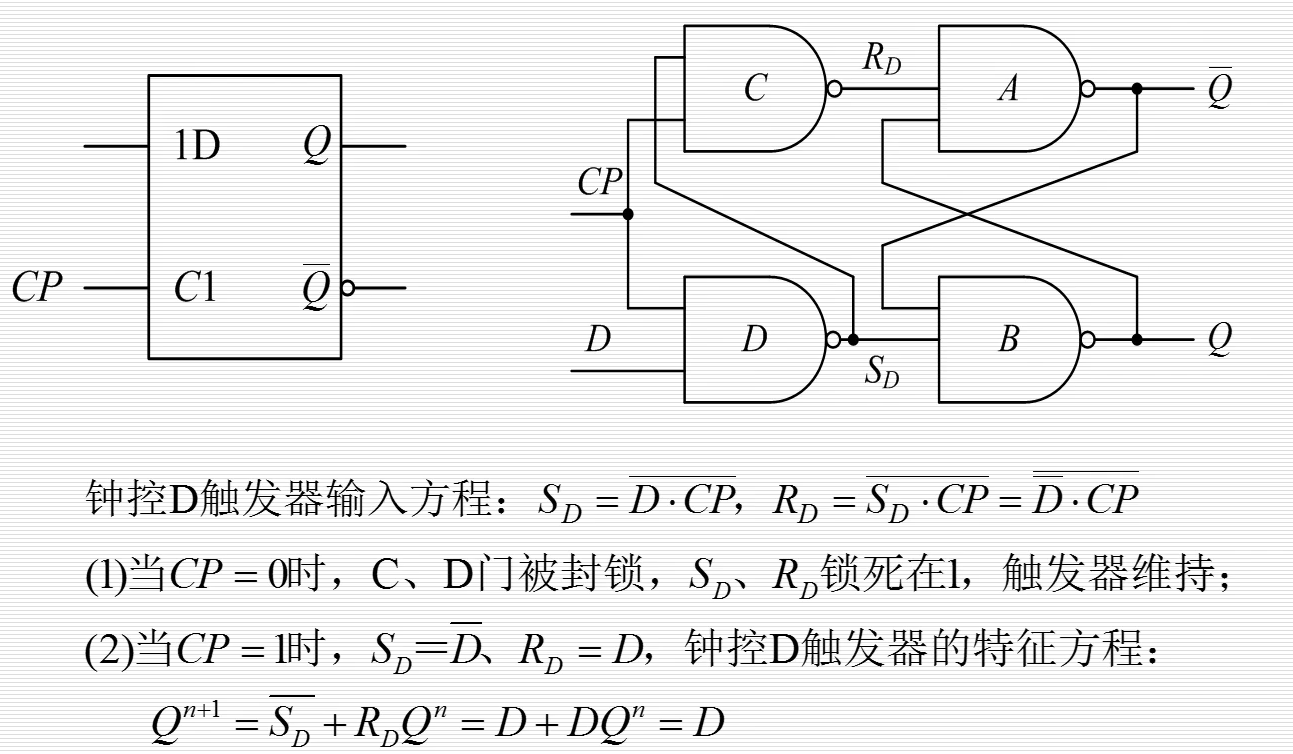

钟控D触发器（或D锁存器）
当CP=1时，C、D相当于两个非门，D的输出为C的输入，所以C、D不可能同时为1，故消除了约束条件。

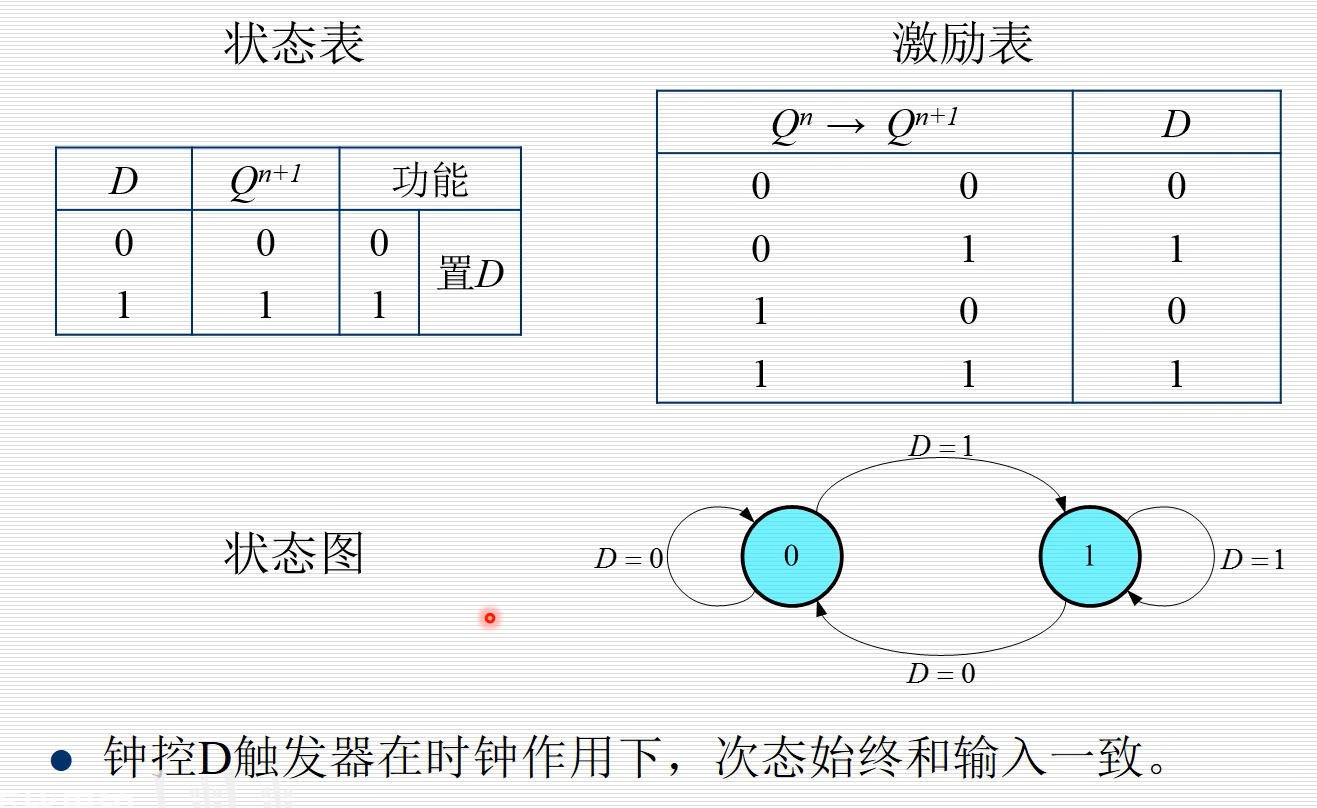

输出的次态与输入相同，相当于将数据存入了触发器，所以钟控D触发器又名D锁存器。
