概述

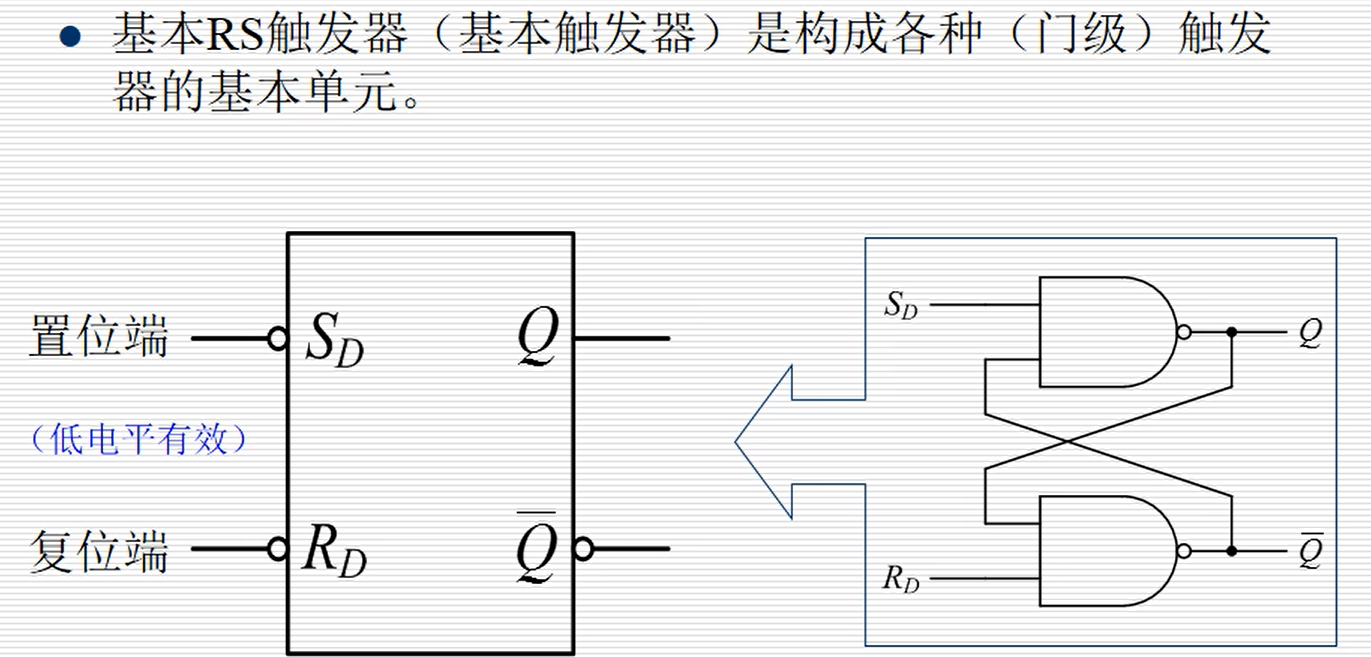

基本RS触发器的概念及图形符号（左侧），右侧的图为内部结构。

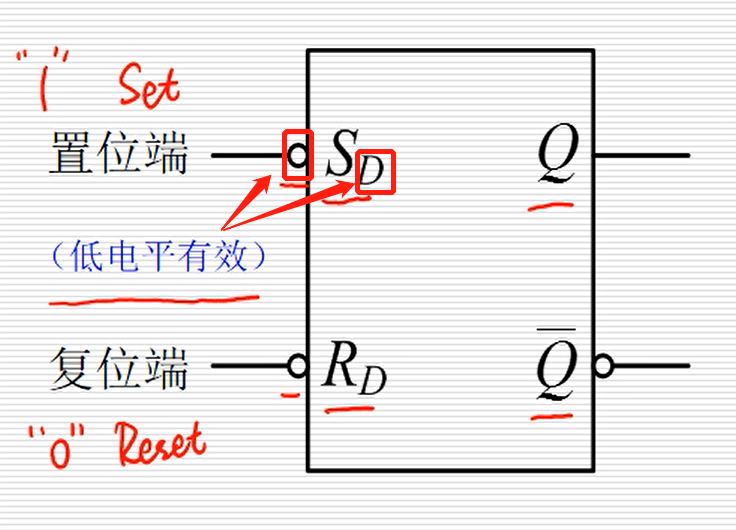

SD、RD中的S表示Set，置1；R表示Reset，清0；D表示低电平有效。输出的互补的。

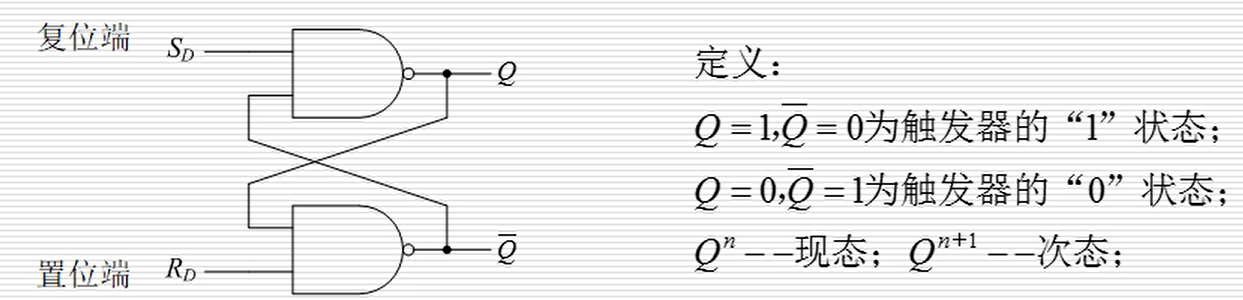

状态：某个时间点，输出端的值。

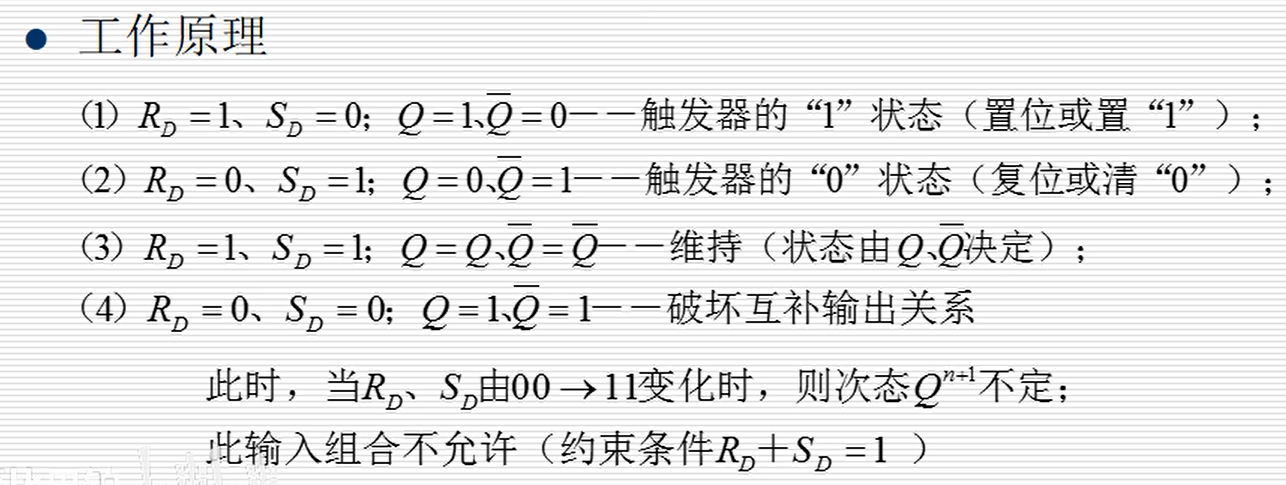

以下几幅图解释了触发器的4种工作原理。

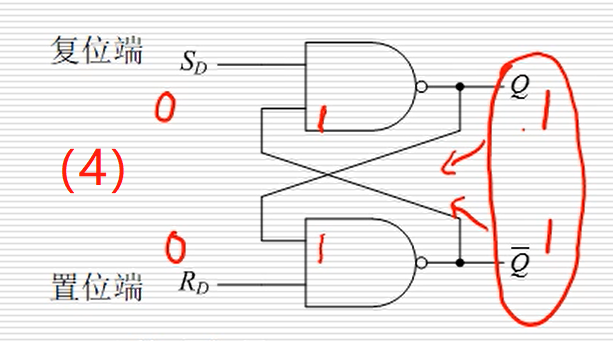

当SD和RD都为0时，输出均为1，破坏了输出的互补关系。

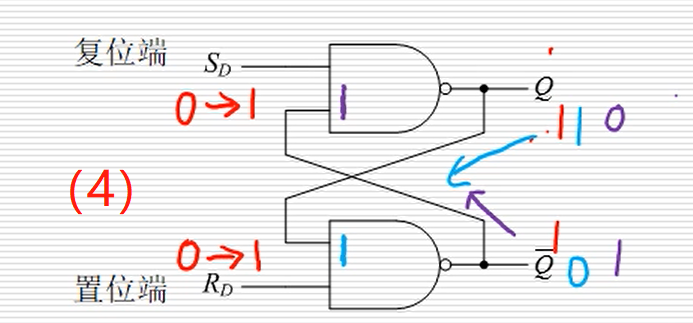

当SD和RD从0变为1时，从Q或者~Q入手分析得到的结果不同，依赖于Q和 ~Q谁先反馈回去。基于以上两点，00的组合不允许出现。
低电平有效，故：

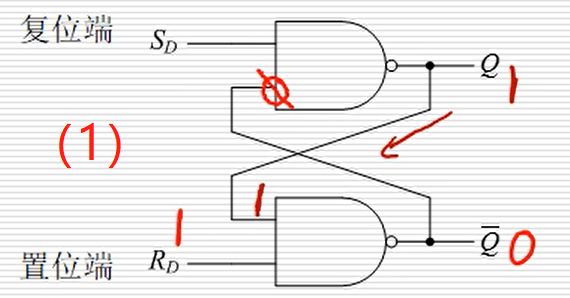

（1）SD有效，要置1，所以触发器处的输出端Q为1，处于“1”的状态。

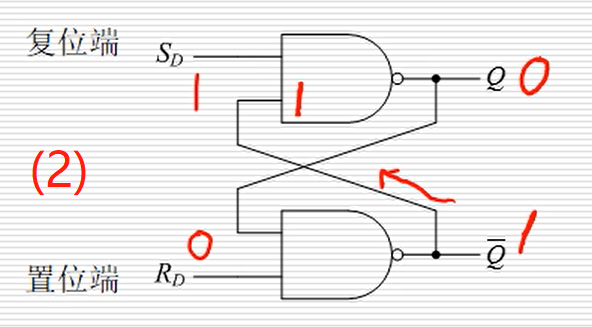

（2）RD有效，要清0，所以触发器处的输出端Q为0，处于“0”的状态。

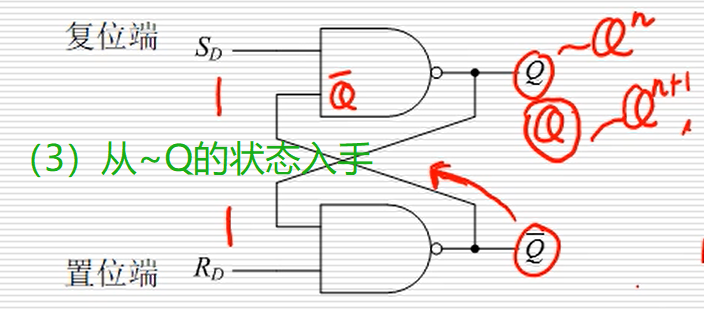

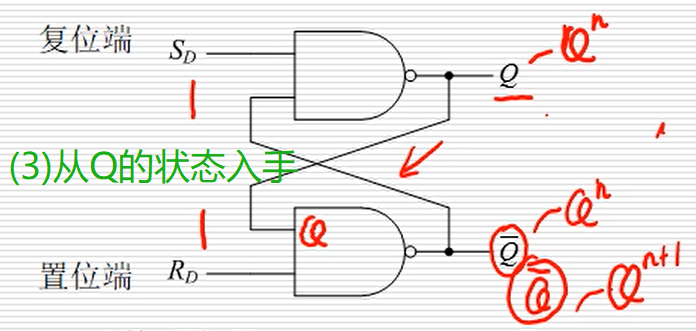

（3）SD和RD均无效，所以触发器的输出由Q和~Q自己决定。（双稳态电路）
（4）SD和RD均有效，所以触发器的输出无法决定。
