怎样在autocad里标注角度?这次CAD教程带来AutoCAD2013中文版使用DIMANGULAR命令角度标注图文教程。教程很实用，对于新手来说是很值得学习的。希望这篇教程对大家有所帮助。

教程如下：

执行【DIMANGULAR】命令，或在AutoCAD2013工具栏中选择“标注”-“角度”按钮，如图所示。

图01

AutoCAD2013命令提示：

图02

此时可以标注圆弧的包含角、圆上某一段圆弧的包含角、两条不平行直线之间的夹角或根据给定的3点标注角度。

1.标注圆弧的包含角：

在提示下选择圆弧。

图03

图04

AutoCAD2013命令提示：

图05

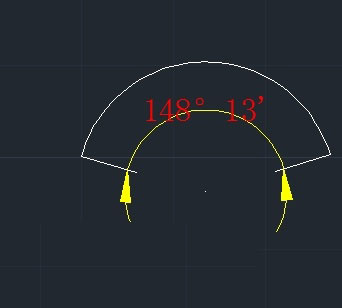

如果在该提示下直接移动鼠标确定标注弧线的位置，AutoCAD2013会按实际测量值标注出圆弧的包含角，如图所示。

图06

提示：角度标注中，当通过“多行文字”或“文字”选项重新确定尺寸文字时，只有给新输入的尺寸文字加上后缀“%%D”(不区分大小写)，才会使标注出的角度尺寸有度符号(°)。

2.标注圆上某段圆弧的包含角：

执行【DIMANGULAR】命令，AutoCAD2013命令提示：

图07

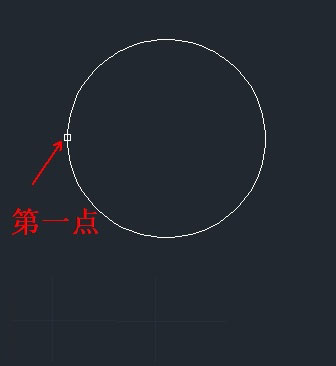

在此提示下选择圆。

图08

AutoCAD2013命令提示：

图09

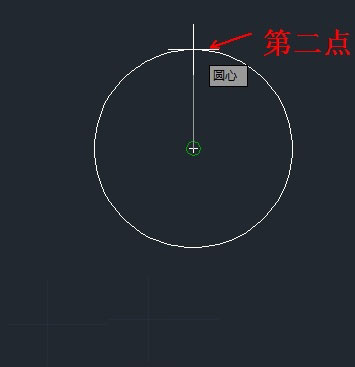

在此提示下确定另一点作为角的第二个端点。

图10

AutoCAD2013命令提示：

图11

移动鼠标到合适位置，单击鼠标左键确定标注，AutoCAD2013标注出角度值。

图12

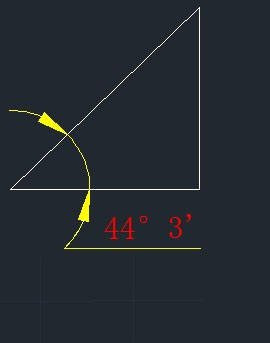

3.标注两条不平行直线的夹角：

标注两条不平行直线的夹角标注方法与线性标注方法一样，不再详解，如图所示。

图13

4.根据3个点标注角度：

执行【DIMANGULAR】命令后，在提示下直接按【Enter】回车键

图14

AutoCAD2013命令提示：

确定角的顶点。

图15

确定角的第一个端点。

图16

确定角的第二个端点。

图17

图18

教程结束，以上就是cad角度标注命令使用介绍，希望对大家有所帮助！
