第一章

电子电路与电气电路

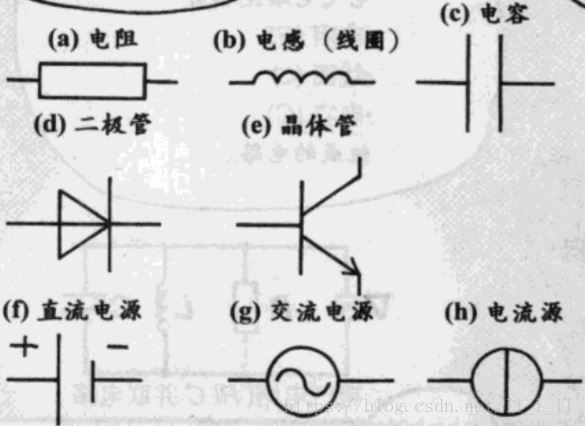

1.     电气电路：由电阻，电容，线圈组成

2.     电子电路：在电气电路的基础上加上晶体管和二极管等半导体

电子电路的大致分类

1.     放大电路

将输入信号放大后输出

2.     振荡电路

在没有输入信号的地方产生交流信号

3.     调制电路

可调制震动或大小的电路。（振幅的调制为AM，频率的调制为FM）

4.     检波电路

将接收的信号恢复原状以提取信息

5.     滤波器

只提取特定频率的信号

6.     运算放大器

是一种放大运算器，可以做到电路两端互不影响

7.     逻辑电路

主要有三种：A.计算加法的电路B.计算乘法的电路C.记忆数字和文字的电路

8.     电源电路

收音机

1.     主体结构

接收电线+调谐放大器+检波电路+低频放大器+扩音器

运算放大器

1.     特征

a.     放大率非常高

b.     接地

c.     低输出电阻

2.     应用

通过利用运算放大器的性质可以制成各种各样的电路

如：

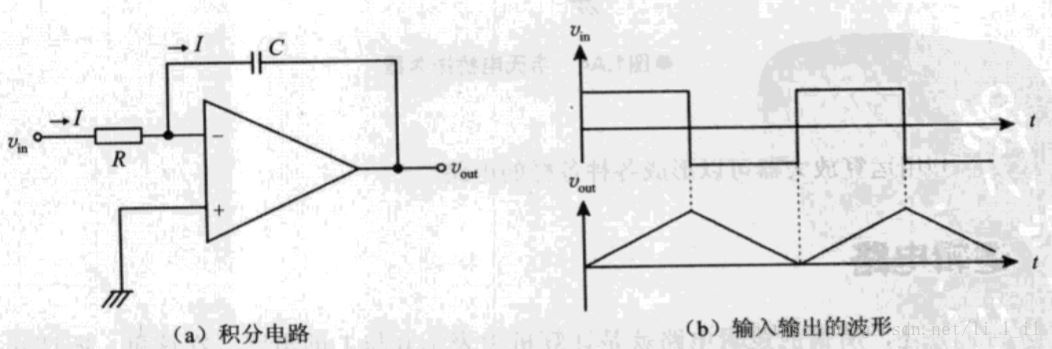

a.     积分电路（输入电压与输出电压的积分值成正比）

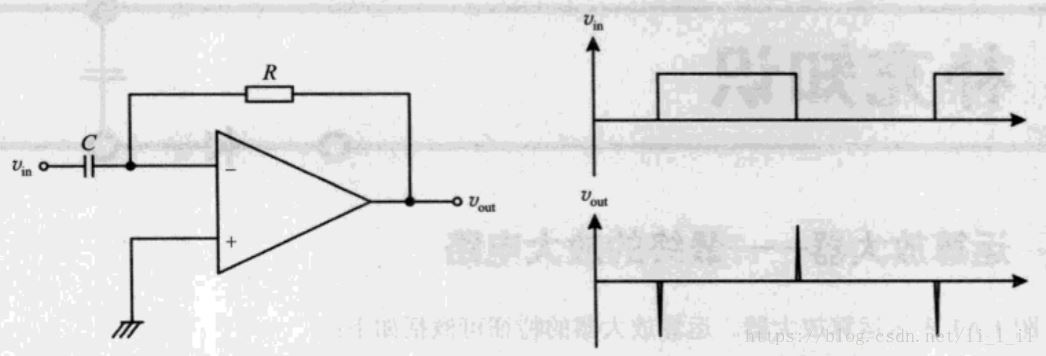

b.     微分电路（微分近似于导数）

逻辑电路（数字电路）

1.     0是指0伏电压，1是指5伏高电压

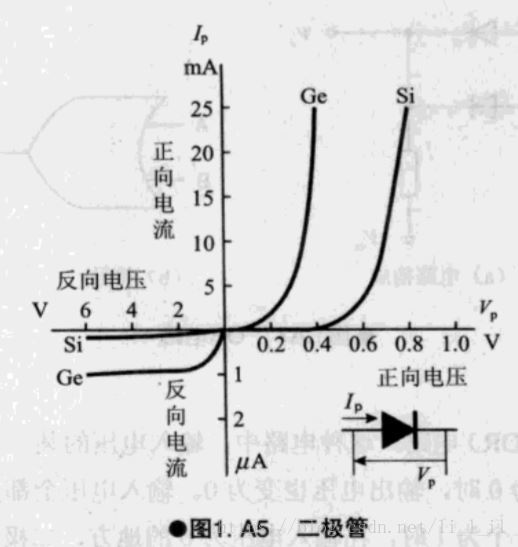

2.     二极管伏安特性

3.     与门和或门

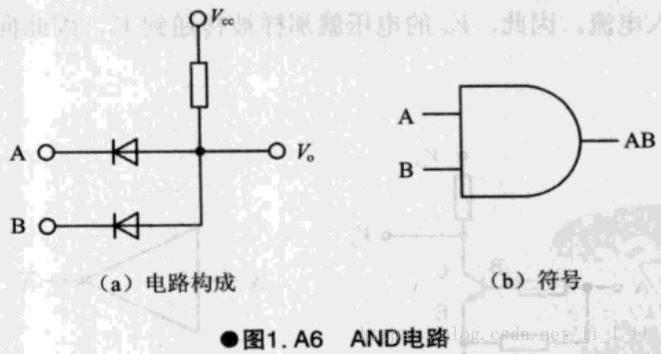

与门

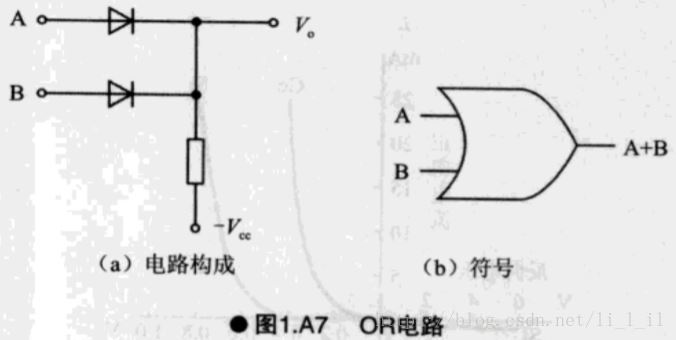

或门

第二章：晶体管的结构

半导体

常温下导电性能介于导体与绝缘体之间的材料

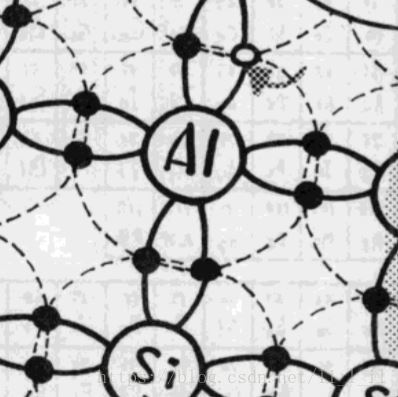

P型半导体（positive）：将硅与铝（第三主族元素）混合，二者出现空穴，导电性增强

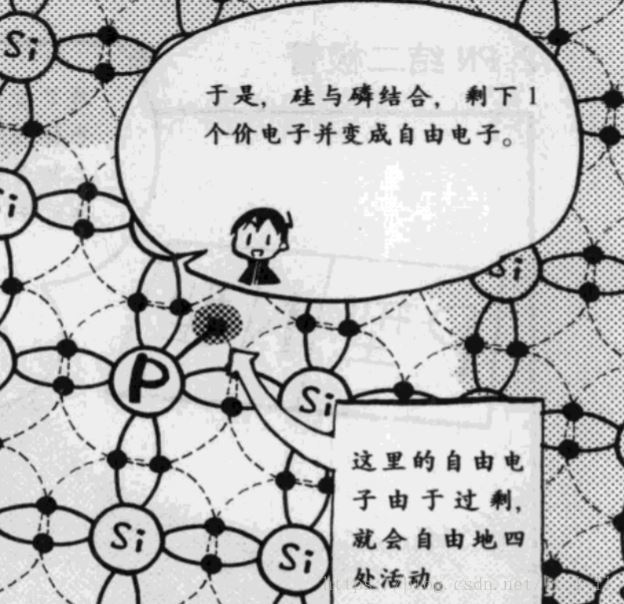

N型半导体（negative）：将硅与磷（第五主族元素）混合，出现多余电子，导电性增强

PN结

由P型半导体和N型半导体组合出的导体组合

二极管

1.     具有整流作用

2.     二极管P型一侧连接正电极，N型一侧连接负点击，电路就会导通。这样的加压方式叫做正向偏压。反之则叫反向偏压。

晶体管

1.     类似开关，可控制电流流动

2.     分类：PNP型和NPN型（都是P型半导体和N型半导体组合）

3.     结构

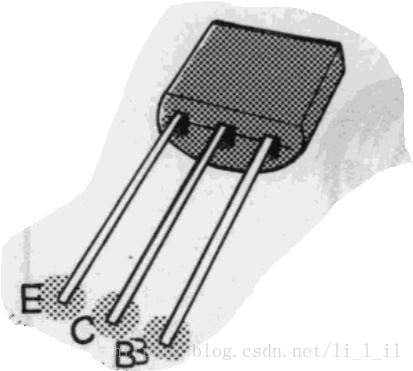

E（发射端），B（基极），C（集电端）

4.     工作条件

a.     在发射极与基级之间加正向偏压

b.     在基极与基电极之间加反向偏压

第三章：电气电路的知识

基尔霍夫定律

1.     基尔霍夫第一定律（电流守恒定律）：流入中心点的电流总和等于流出中心点的电流总和。

2.     基尔霍夫第二定律：电路电压守恒

烂尾。。。
