一、题目描述

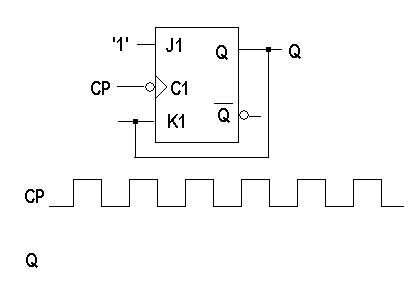

根据下图所示的JK触发器和CP波形，画出Q端的波形。设触发器的初始状态为“0”
二、题目解答
正确答案：

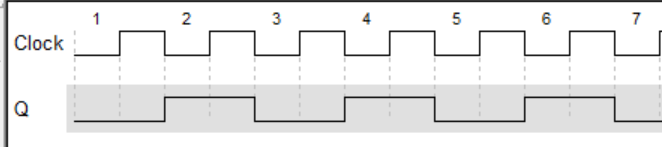

波形图：
最后
以上就是酷炫小蜜蜂最近收集整理的关于数字逻辑习题（八） 根据JK触发器和CP波形，画出Q端的波形的全部内容，更多相关数字逻辑习题（八）内容请搜索靠谱客的其他文章。
本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
根据下图所示的JK触发器和CP波形，画出Q端的波形。设触发器的初始状态为“0”
正确答案：
波形图：
以上就是酷炫小蜜蜂最近收集整理的关于数字逻辑习题（八） 根据JK触发器和CP波形，画出Q端的波形的全部内容，更多相关数字逻辑习题（八）内容请搜索靠谱客的其他文章。
