几种常见的集成触发器（D、T、JK）

同步RS触发器存在“空翻”现象，即触发器存在多次翻转的现象，空翻破坏了“时序电路按时钟节拍工作，每个时钟脉冲作用下电路的状态只发生一次转换”的基本原则

解决方法：将电平触发改为边沿触发，使得触发器旨在时钟脉冲的上升沿或下降沿响应激励信号

D触发器

特点:

1.触发器的时钟是CP，激励信号是D， 互补状态输出端是 Q 和$\overline{Q}$
2.国标符号的$\overline{Q}$时反向输出的标志
3.不论触发器原状态如何，触发器的新状态总与时钟脉冲上升沿到来时 D 的输入值相
同。上升沿触发特性体现为，触发器的次态只与时钟脉冲上升沿到来时的激励信号取值有关， 而与激励信号其他时刻的取值无关

D触发器的次态方程为： Qⁿ⁺¹=Dⁿ

JK触发器

特点：

• 触发器有 两个激励信号 J 和 K，时钟端小圆圈表示下降沿触发。
• 在集成触发器中，JK 触发器的逻辑功能最丰富，在激励信号作用下， 可以实现置 1（置位）、置 0（复位）、保持（状态不变）和翻转 （状态翻转）操作。

次态方程：

Qⁿ⁺¹ = Jⁿ $\overline{Q}$ⁿ +$\overline{K}$ⁿQⁿ

T触发器

次态方程：

异步置位与异步复位

由于触发器的双稳态特性，加电后，集成触发器随机处于稳定状态 0 或 1。应用触发器
时，通常应处于特定的起始状态；另外，时序电路在工作中也时常需要触发器脱离时钟控制，异步（指不在同步时钟控制下）跳转到某个特定状态。为了便于将触发器置于所需状态，集 成触发器设置了优先级高于同步时钟的异步置位端$\overline{PR}$和异步复位端$\overline{CLR}$,，异步置位与复位信号不允许同时有效。

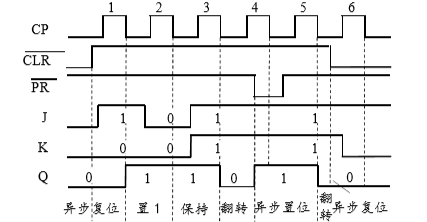

以JK触发器来举例子

1.开始时，$\overline{CLR}$=0,$\overline{PR}$=1,触发器立即异步复位

2.Q=0与时钟无关的异步复位可实现触发器初状态为0

看的时候先看第一行CP（时钟）

第 1 个时钟脉冲作用前，异步控制信号已经都为 1，控制权交给了时钟，第 1 个时钟脉冲下降沿到来时，JK=10，由 JK 触发器真值表可知，触发器置 1（Q 端变为高电平

第二个时钟下降沿作用，JK=00，状态保持不变；

第三个脉冲作用时，JK=11，触发器状态翻转

第四个脉冲作用时，$\overline{PR}$还在起作用，所以该时刻时钟脉冲不起作用（异步控制优先级高的体现）

第五个时钟脉冲下降沿起作用，触发器状态翻转为0

最后$\overline{CLR}$=0,此时触发器状态已经是0，异步复位的效果的看不到，第六个时钟下降沿来到时，异步复位信号仍作用，触发器状态保持为0
