概述

1.原理图

在这里插入图片描述
实现代码如下：

module gray_counter(clk, gray, inr, reset_n)
    parameter SIZE = 4;
    input clk, inr, reset_n;
    output [SIZE-1] gray;
    reg [SIZE-1] gray_temp, gray, bin_temp, bin;
    integer i;

    always @ (gray or inr)
        begin: gray_bin_gray
            for (i = 0; i < SIZE; i = i + 1)
                bin[i] = ^(gray >> i);//==格雷码到二进制的转换==
            bin_temp = bin + inr;//==计数==
            gray_temp = (bin_temp >> 1) ^ bin_temp;//==二进制到格雷码的转换
        end
endmodule

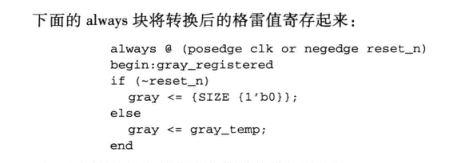

再寄存起来；
在这里插入图片描述
