概述

定时/计数器实质上是一个加1计数器，计数值是存在THX,TLX（X取0或1）这2个8位的寄存器里的.它随着计数器的输入脉冲进行自加1，也就是每来一个脉冲，计数器就自动加1，,当加到计数器为全1时，再输入一个脉冲就使计数器回零，且计数器的溢出使相应的中断标志位置1，向CPU发出中断请求（定时/计数器中断允许时）。如果定时/计数器工作于定时模式，则表示定时时间已到；如果工作于计数模式，则表示计数值已满。

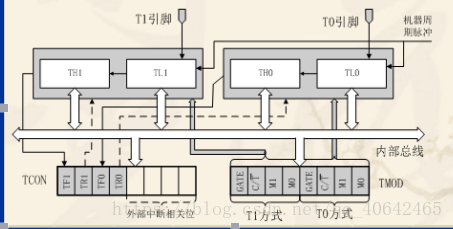

定时/计数器T0和T1的原理图：

除了用于存计数值的寄存器外,还有2个寄存器，一个是工作方式寄存器TMOD，作用是确定T0/T1的工作方式和功能。第二个是控制寄存器TCON,作用是控制T0/T1的启动和停止及设置溢出标志.

工作方式寄存器TMOD的原理图：

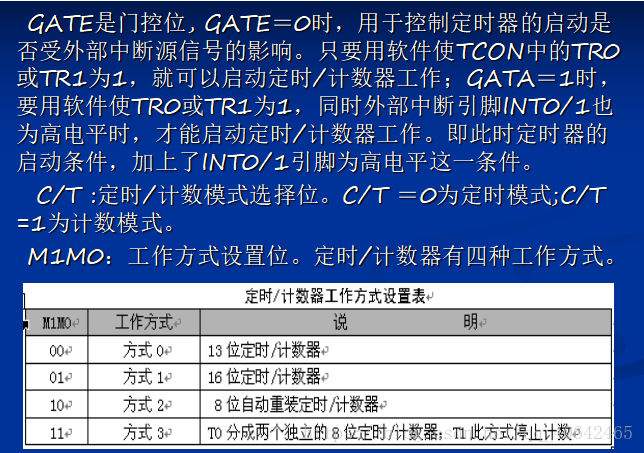

每一位功能说明

然后这个工作方式一般都是选方式1的，因为这时候是16位定时/计数器，就是把THX和TLX的全部位也就是16位都用来存计数值了，这样子的话能存的计数值是65535。 ps:再计一个数就溢出变成0了

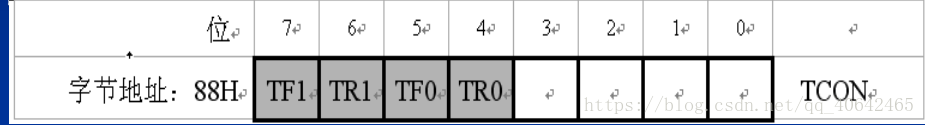

控制寄存器TCON的原理图:

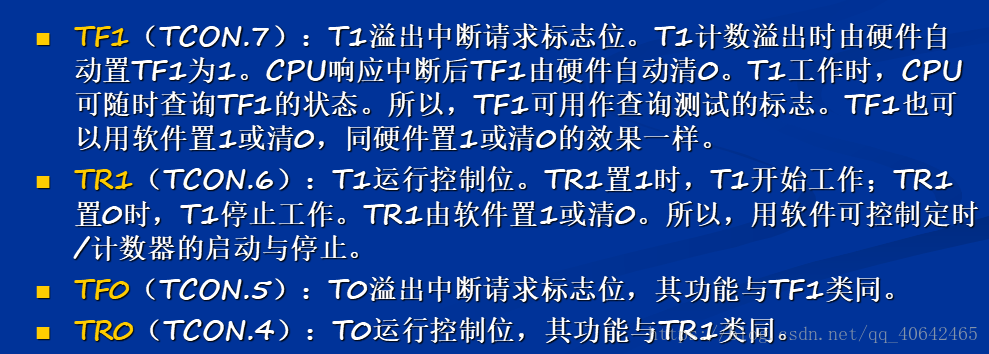

位说明：

另外补充说明一下只有高4位是用于定时/计数器的，低4位是用于外部中断0和1的.

最后总结一下当我们使用于定时/计数器时需要做的事

1.对TMOD赋值,以确定T0,T1的工作方式和功能

2.计算初值，并将其写入THX,TLX

3.要用定时/计数器中断时，要对EA赋值,开放定时器中断.

4.使TR1/TR0置位，启动定时/计数器T0/T1来定时或计数.

接下来具体说说怎么计数初值,在这之前要先理解机器周期,因为TH0,TL0存的计数值是每一个机器周期加1的

机器周期也就是CPU完成一个基本操作所需要的时间。
时钟周期=1/单片机的时钟频率。
51单片机内部时钟频率是外部时钟的12分频。也就是说当外部晶振的频率输入到单片机里面的时候要进行12分频。比如说你用的是12MHZ的晶振，那么单片机内部的时钟频率就是12/12MHZ，当你使用12MHZ的外部晶振的时候。机器周期=1/1M=1us。
而我们定时1ms的初值是多少呢，1ms/1us=1000。也就是要计数1000个数，初值=65536-1000（初值=溢出值-计数值）=64536.

计算出初值以后就把初值存到THX,TLX里，TLX=初值%256，THX=初值/256.可以把计数值理解为256进制的数，THX存的是高位，TLX存的是低位,低位每满256就清0，同时向高位（THX）进1.

下面贴一份应用了定时器的代码,目的是在点阵上轮流显示1到10.

#include "reg51.h"
#include<intrins.h>

typedef unsigned char u8;
typedef unsigned int u16;


sbit SRCLK=P3^6;
sbit RCLK=P3^5;
sbit SER=P3^4;

u8 code tabledu[]={
0x00,0x00,0x12,0x3E,0x02,0x00,0x00,0x01,0x00,0x00,0x26,0x2A,0x32,0x00,0x00,0x01,
0x00,0x00,0x2A,0x2A,0x3E,0x00,0x00,0x01,0x00,0x00,0x38,0x08,0x3E,0x00,0x00,0x01,
0x00,0x00,0x3A,0x2A,0x2E,0x00,0x00,0x01,0x00,0x00,0x3E,0x2A,0x2E,0x00,0x00,0x01,
0x00,0x00,0x20,0x20,0x3E,0x00,0x00,0x01,0x00,0x00,0x3E,0x2A,0x3E,0x00,0x00,0x01,
0x00,0x00,0x3A,0x2A,0x3E,0x00,0x00,0x01,0x00,0x3E,0x00,0x3E,0x22,0x3E,0x00,0x01
};//段选数据表，输入到74hc595芯片

u8 code tablewe[]={
0x7f,0xbf,0xdf,0xef,
0xf7,0xfb,0xfd,0xfe
};//位选表，用于依次点亮1到8列


void Hc595(u8 dat)   //要注意输入到595的数据只能是u8型
{
	u8 a;
	SRCLK=0;
	RCLK=0;

	for(a=0;a<8;a++)
	{
			SER=dat>>7;
			dat<<=1;

			SRCLK=1;
			_nop_();
			_nop_();
		  SRCLK=0;
	}
	RCLK=1;
	_nop_();
	_nop_();
	RCLK=0;
}

void main()
{
    static u8 i=0;
    static u8 b=0;
    static u16 cnt=0;

    TMOD=0x01;
    TH0=(65536-1000)/256;//计数值为1000，每1ms溢出一次
    TL0=(65536-1000)%256;
    TR0=1;

    while(1)
    {
        if(TF0==1)
        {
            TF0=0;
            TH0=(65536-1000)/256;
            TL0=(65536-1000)%256;
            cnt++;
            if(cnt==1000)//当前的数字显示了1s后，显示下一个数字
            {
                cnt=0;
                if(b==80)
                {
                    b=0;
                }
            }
            Hc595(0x00);
            switch(i)
            {
            case(0):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
            case(1):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
            case(2):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
            case(3):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
            case(4):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
            case(5):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
            case(6):P0=tablewe[i];Hc595(tabledu[b+i]);i++;break;
            case(7):P0=tablewe[i];Hc595(tabledu[b+i]);i=0;break;

            }
        }

    }
}
