概述

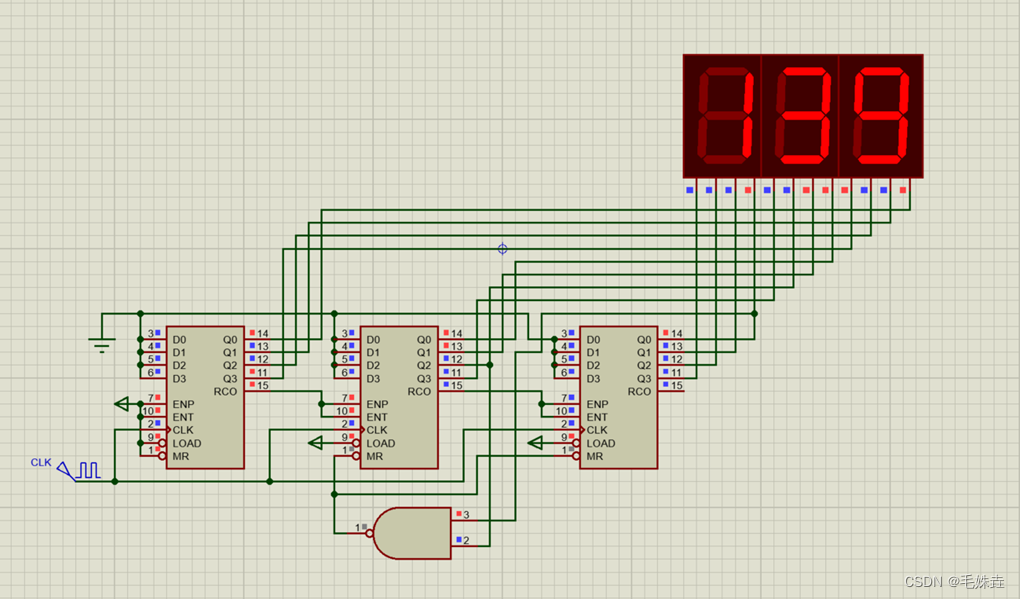

制作140进制计数器：
- 将芯片1的EP、ET、LD、RD置高电平。
- 将芯片2的EP、ET通过芯片1的进位输出口C接入，LD接高电平，异步置零，因此终止位置为0100，所以先将Q2接在与非的一个脚上，然后接入RD。
- 将芯片3的EP、ET通过芯片2的进位输出口C接入，LD接高电平，将芯片3的Q0接在与非的另一个脚上，然后接入芯片2的RD。此时，当芯片3为0001，芯片2为0100时，即“14X”时，计数器重置。
