概述
本次带来的是一道数电练习题，74LS161的八进制计数器，题中要求初值0100，所以我们给预值0100,由于0100二进制码转换为十进制码为4(n为十进制的初值,所以本题中n=4)，题中又要求做八进制(m进制,本题m=8)，利用公式n+m-1取到它的最高进位数
注:博主这里用的是函数发生器，频率为1HZ，占空比50%，程序运行后，会先从数字0000开始计数，到达1011后，归位到0100，然后实现8进制循环

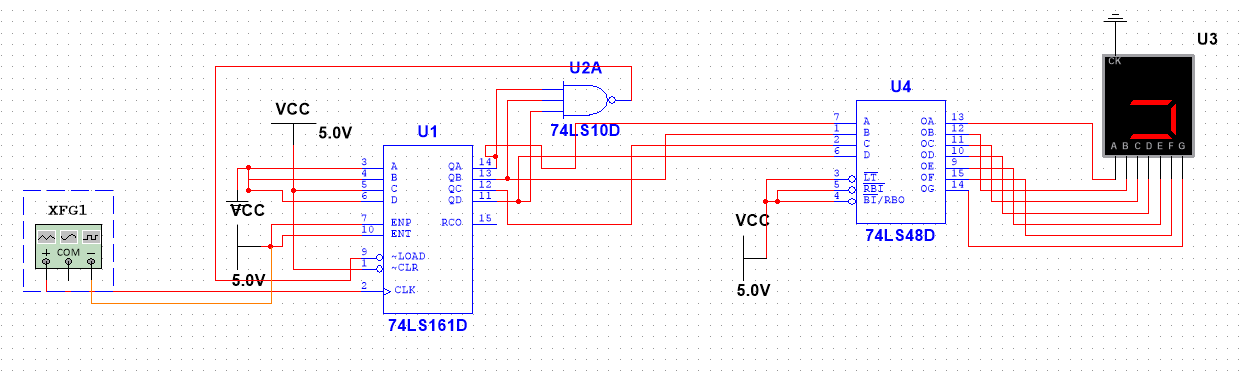

OLED数码管表示1010(数字10)情况

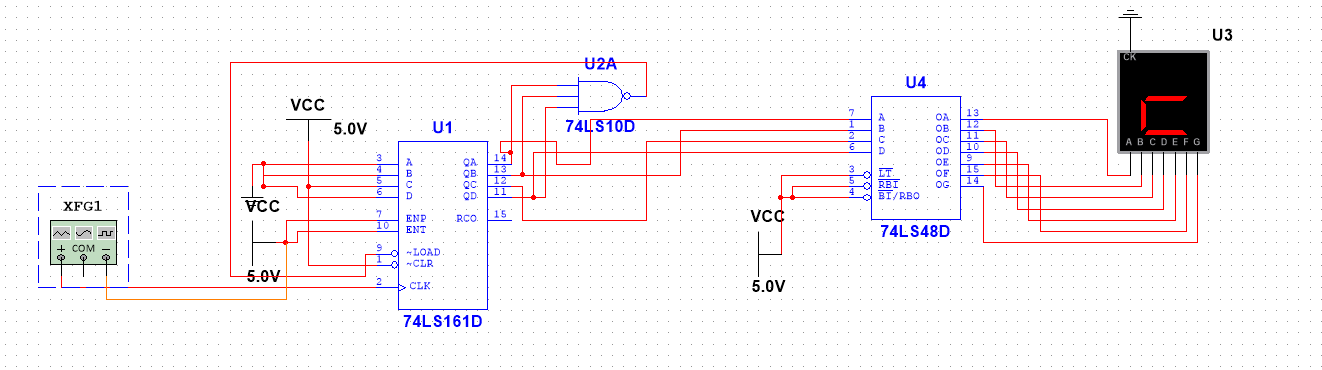

OLED数码管表示1011(数字11)情况

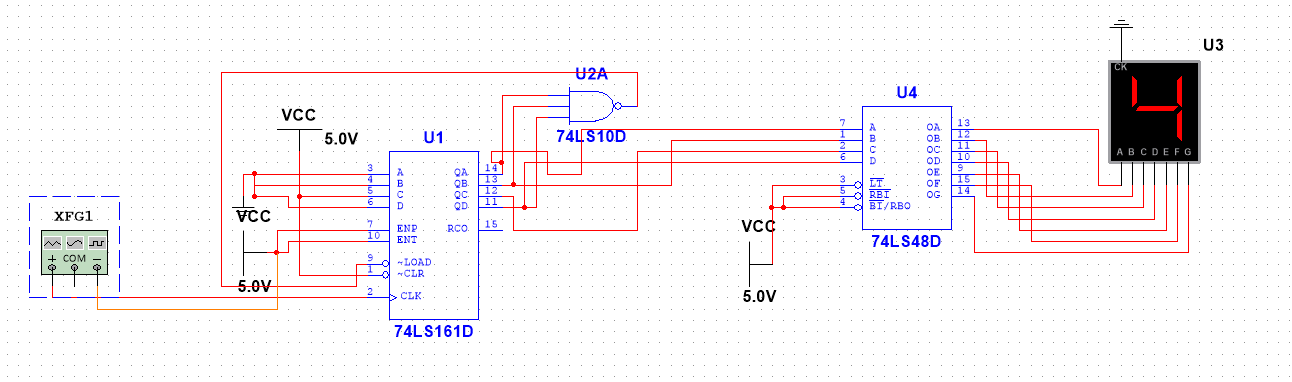

然后回到0100的情况
链接：https://pan.baidu.com/s/1Becli1BhEEH50Cngu-a-CQ
提取码：0100
复制这段内容后打开百度网盘手机App，操作更方便哦
需要自取
有需要改进的地方可以在评论区留言，博主一般都会去看
