概述
- 序列信号发生器：重复输出特定二进制序列信号的电路

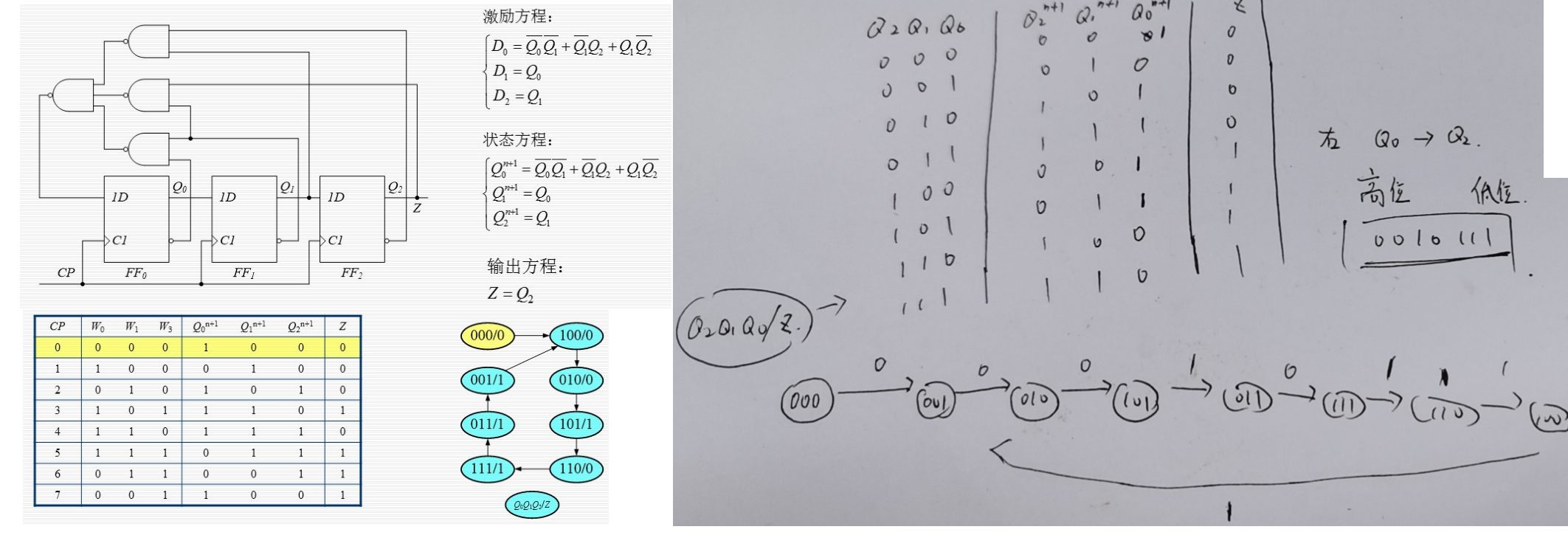

- 写状态方程其实Q0Q1Q2顺序还是Q2Q1Q0顺序都不重要，状态转移图注明就行了。分析时我更喜欢用Q2Q1Q0的顺序从000写到111，再根据状态方程直接一排写出(Q2Q1Q0)n+1，再根据状态转移图分析逻辑关系。可以看出000是无效状态，并且该电路具有自启动能力。
- 从波形图可以看出，Q0Q1Q2信号输出只相差一个相位
- 分析有专门的设计方法，移位法，先写出0010111再移一个位置生成Q1，移两个位置生成Q2，（左移和右移需要好好分析）然后检查有没有重复的状态，没有就可以直接列写方程了。一般来说，序列长度为7<2^3=8，至少需要3个触发器。不需要进行状态化简，最后检查自启动问题。
