概述

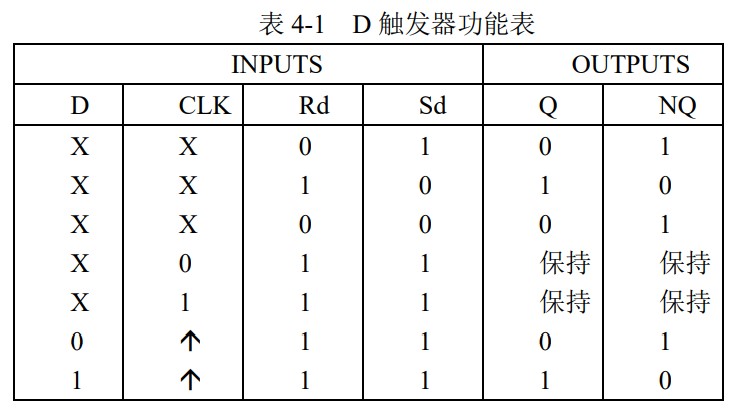

要求：

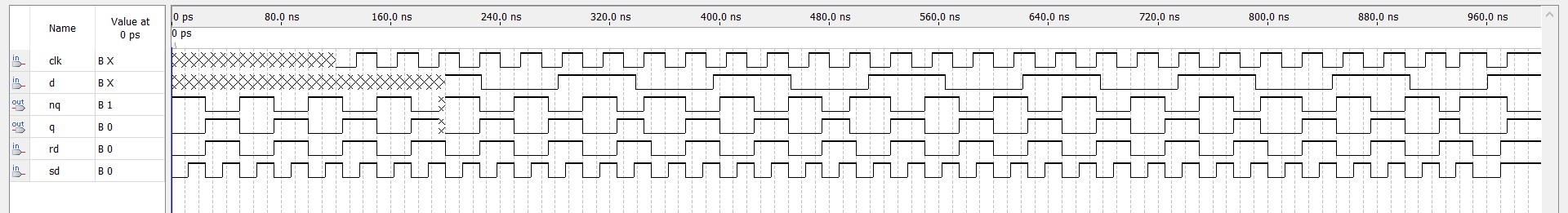

仿真波形：
仿真前：
仿真后：
代码：
module DDD(d,clk,rd,sd,q,nq);
input d,clk,rd,sd;
output q,nq;
reg q,nq;
always @(posedge clk or negedge rd or negedge sd)begin
if(rd==0)begin
q<=0;
nq<=1;
end
else begin
if(sd==0)begin
q<=1;
nq<=0;
end
else begin
if(d==0)begin
q<=0;
nq<=1;
end
else if(d==1)begin
q<=1;
nq<=0;
end
end
end
end
endmodule
最后
以上就是殷勤心情为你收集整理的实现一个异步清零和置位的D触发器的全部内容，希望文章能够帮你解决实现一个异步清零和置位的D触发器所遇到的程序开发问题。
