概述

1、Verilog描述具有有异步清0、异步置1的D触发器

//带有异步清0、异步置1的D触发器模块描述

module D_trigger(clk,set,rst,D,Q);
	input clk;
	input set;
	input rst;
	input D;
	output Q;

	reg Q; //寄存器定义

	always @ (posedge clk or negedge rst or negedge set)
	begin
		if(~rst) //异步清0，低有效
		begin
			Q <= 1'b0;
		end
		else if(~set) //异步置1，低有效
		begin
			Q <= 1'b1;
		end
		else
		begin
			Q <= D;
		end
	end

endmodule

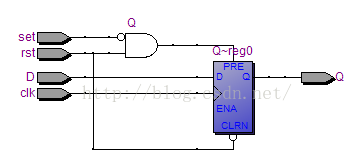

使用Quartus II 11.0综合布线之后的RTL视图如下：

2、Testbench描述

`timescale 1ns/1ns

module D_trigger_tb;
    reg clk,set,rst,D;
    wire Q;

    D_trigger u1(.clk(clk),.set(set),.rst(rst),.D(D),.Q(Q));
    initial
    begin
        clk=0;
        set=0;
        rst=1;

        forever
        begin
            #60 D <= 1;
            #22 D <= 0;
            #2  D <= 1;
            #2  D <= 0;
            #16 D <= 0;
        end
    end

    always #940 rst <= ~rst;
    always #360 set <= ~set;
    always #20 clk <= ~clk;

endmodule

（1） `timescale是Verilog HDL 中的一种时间尺度预编译指令，它用来定义模块的仿真时的时间单位和时间精度。格式如下：

`timescale 仿真时间单位/时间精度
