概述

本篇文章参考自常见六种计数器

用D触发器搭建计数器

要求实现一个4进制的计数器，但要用D触发器来搭建，这显然不会像写Verilog实现一样容易，所以我们要用数字电路中的传统方法来设计。

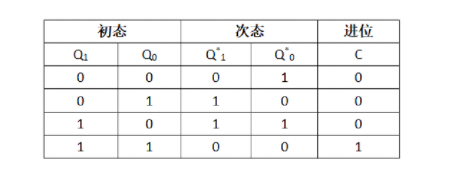

4进制计数器必须有4个不同的状态，所以需要两个D触发器组成这个电路。电路的状态表如下所示：

在这里插入图片描述
通过状态表可以画出卡诺图，对其化简可得次态输出。

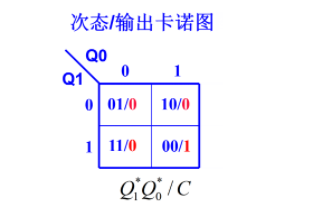

电路次态的卡诺图如下所示：
在这里插入图片描述
通过卡诺图化简可得
Q0* = Q0’
Q1* = Q1’Q0+Q1Q0*;
C = Q1Q0;
因此RTL代码如下

01 module test(
02 input wireclk,
03 input wirerst_n,
04
05 outputwire[1:0]counter
06 );
07
08 reg  Q1, Q0;
09 wireD1, D0;
10
11 always@(posedge clk or negedge rst_n)
12     if(!rst_n)
13         Q0 <= 1'b0;
14     else
15         Q0 <= D0;
16
17 always@(posedge clk or negedge rst_n)
18     if(!rst_n)
19         Q1 <= 1'b0;
20     else
21         Q1 <= D1;
22
23 assign D0 = ~Q0;
24 assign D1 = (~Q1&Q0)|(Q1&(~Q0));
25 assign counter = {Q1,Q0};
26
27 endmodule

用D触发器搭建分频电路

这里为一个引申
数字电路D触发器的时序电路设计方法，画出D触发器的反馈函数，卡诺图化简，然后根据状态方程来画出D触发器的电路连接图。
我们的目的是通过D触发器和组合逻辑实现占空比为50%的9分频电路**，具体的思路是先使用D触发器构成序列发生器**，输出000001111循环脉冲，实现占空比非50%的9分频，然后用下降沿的D触发器打一拍，将两个信号相或后输出即可。
根据上述思路画出波形图，out是通过序列生成的占空比非50%的信号，它的周期为原来时钟的9倍，刚好是9分频。信号out_reg是通过负触发沿打一拍，最后将信号out和out_reg相或后输出得到div_clk的占空比为50%。

在这里插入图片描述
关键点在于000001111序列的生成，由于循环需要9个状态，最少需要4个触发器（2^4 > 9），但是这个序列有5个连续的0，相邻的状态之间会有重复，故不能使用4个触发器。使用5个触发器列出如下的反馈函数：
在这里插入图片描述

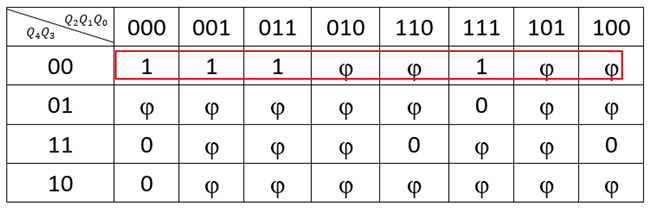

通过反馈函数的状态表可知，红色箭头代表触发器移入的单个数值，触发器从初始状态00000开始经过9个状态变化后回到00000完成一次循环，中间的状态不可以有重复相同的，如果有一样的状态，需要增加触发器个数再重新循环。通过状态表列出卡诺图，由于设计中有5个变量，会涉及到5变量的卡诺图化简，我们平时做的最多的就是4变量的卡诺图，一下5变量的化简好像以前数字电路课也没怎么学过的样子。一开始觉得5变量有点麻烦，但是当画完之后，发现好像一个圈就可以搞定，并没有想象中的那么复杂，可能这也是题目设计的用意。

在这里插入图片描述
图中的 j 为不确定态，在化简的时候可以变为0或者1，最后得到的化简结果为：D=Q4’Q3’=(Q4+Q3)’。实现50%的占空比虽然题目没有要求，但是设计中我们还是用到了，然后在画电路图的时候需要增加一个触发器和或的逻辑门作为Y输出。只有最后一个触发器是下降沿触发，图中的圆圈代表是取反的意思，其余的触发器均为上升沿触发。
在这里插入图片描述

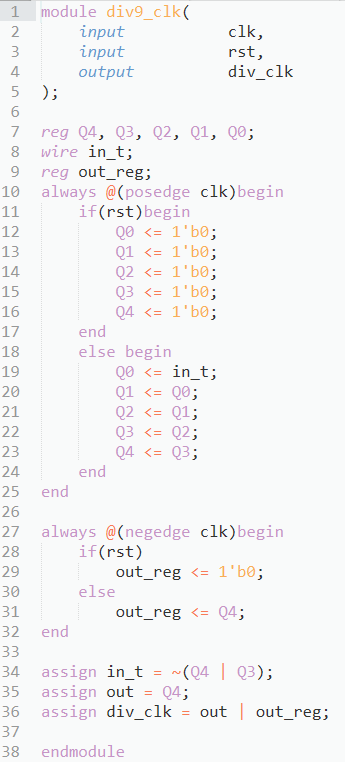

得到第一级触发器的输入为(Q4+Q3)’，设计中要求使用同步高复位，完整的Verilog代码如图所示：

定义了5个触发器通过打拍的方式实现级连，将前面卡诺图化简的结果输入到端，将通过负触发沿打拍给out_reg，最后将两者相或，输出的div_clk为9分频时钟信号。

常规带使能计数器

以带使能的模100异步清零计数器为例
设计代码


module cnt #(parameter COUNT=100)(
input clk,
input rst_n,
input cnt_en,
outputreg[6:0]out//如果参数化中COUNT比较大，需要更改out的位宽来适配
    );
reg flg;
always@(posedge clk ornegedge rst_n)//异步清零
if(!rst_n)begin
	out<=7'd0;
	flg<=1'b0;
end
else if(cnt_en)begin
//写法1：
     if(out!=COUNT-1)begin
           out<=out+1'b1;
           flg<=1'b0;
     end
     else begin
       out<=7'd0;
       flg<=1'b1;
     end
/*

//写法2：
if(out==COUNT-1)begin
     out<=7'd0;
     flg<=1'b1;
end
else begin
	out<=out+1'b1;
	flg<=1'b0;   end */
end
else begin
	out<=7'd0;
	flg<=1'b0;
end//maybe
endmodule

加减法计数器


module add_sub_cnt(
input clk,
input rst_n,
input [1:0]cnt_ctr,
output reg [2:0]cnt
    );

always@(posedge clk or negedge rst_n)
if(!rst_n)
  cnt<=3'd0;
else begin
if(cnt_ctr==2'b00||cnt_ctr==2'b11)
  cnt<=cnt;
else if(cnt_ctr==2'b01)
  cnt<=cnt+1'b1;
else if(cnt_ctr==2'b10)
  cnt<=cnt-1'b1;
end
endmodule

环形计数器

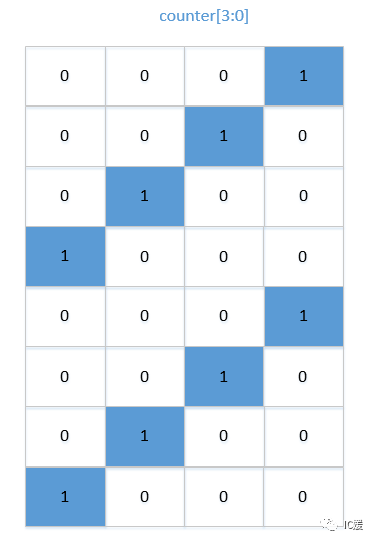

环形计数器，n个触发器表示n个状态。所谓环形如下图所示，是指图中的“1”，在每一组数中出现的位置形成的效果图，像一个环一样，依次循环，以4bit环形计数器为例子，“1”的位置依次在第0bit、第1bit，第2bit，第3bit，再回到第0bit，依次类推，就像一个环。如 4bit环形计数器：复位有效时输出0001，复位释放后依次输出0010，0100，1000，0001，0010…，如下图所示：

在这里插入图片描述

设计文件

module ring_counter#(parameter word_size=4)(
input clk,
input rst_n,
input enable,
output reg [word_size-1:0]count
);
always@(posedge clk,negedge rst_n)
if(!rst_n)
	count<={{(word_size-1){1'b0}},1'b1};
else if(enable==1'b1)
	count<={count[word_size-2:0],count[word_size-1]};
endmodule

约翰逊计数器

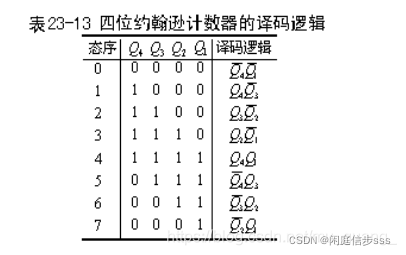

约翰逊(Johnson)计数器又称扭环计数器,是一种用n位触发器来表示2n个状态的计数器。约翰逊(Johnson)计数器有一个非常明显地好处，相邻两组数只有一位不同，具体如下例子所示，因此在计数过程中不会存在竞争冒险问题。

在这里插入图片描述

module johnson_cnt(
	input wire clk,
	input wire rst_n,
	output reg [3:0] out
	);

	always_ff @(posedge clk or negedge rst_n) begin : proc_out
		if(~rst_n) begin
			out <= 'd0;
		end else begin
			out <= {~out[0], out[3:1]} ;
		end
	end

endmodule
