前言：

知识总结二难产了，所以先发一下知识总结三（加粗处皆为考点）

触发器其实比较好理解，其实从字面上来了解就是有触发信号时机器才开始工作，详细一点来说当只有触发源接收到合适的触发信号时，触发器的输出才会有改变

所以触发器的状态是由触发信号（输入信号）和电路的原始状态决定的

其中触发器主要分为三种：分别是主从触发，边沿触发和电平触发

触发器有2个稳定状态（‘0’和‘1’），它可以存储1位二进制码，存储8位二进制需要8个触发器需要8个触发器。触发器的输出只有Q'

而我们在数电里常考的几种触发器主要是一下几种：RS触发器，D触发器，JK触发器，T触发器

这是上述触发器的逻辑表达式，下面我会逐一总结这几种的触发器的原理

一、RS触发器

RS触发器为典型的电平式触发器

 reset就是低电平，set就是高电平（学过32的应该很熟悉）

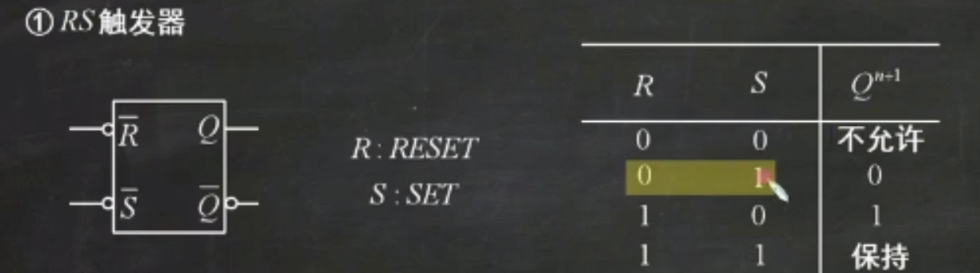

如原理图所示我们可以很简单的得知，R和S端都是低电平有效。

有课本的原理图我们可以清楚得知，RS触发器其实就是在SR锁存器的基础上对输入信号进行处理，所以这里RS触发器和SR锁存器电平触发效果只是做了取非处理而已，当R’=0和S‘=0是，R和S都有效，所以此时输出端是不允许出现这种情况的，因为这样会出现电信号的竞争现象，当R’=1，S‘=1时，这是就可以当成没有输入信号，此时保持原有状态不变。当R’=0，S‘=1时，此时输出Q‘=0（reset低电平），当S'=0,R’=1时，此时输出Q'=1（set高电平）

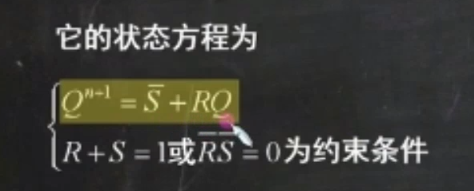

 这时候我们就可以很容易的得出RS触发器的状态方程了；一定要牢记RS触发器的约束条件：R+S=1

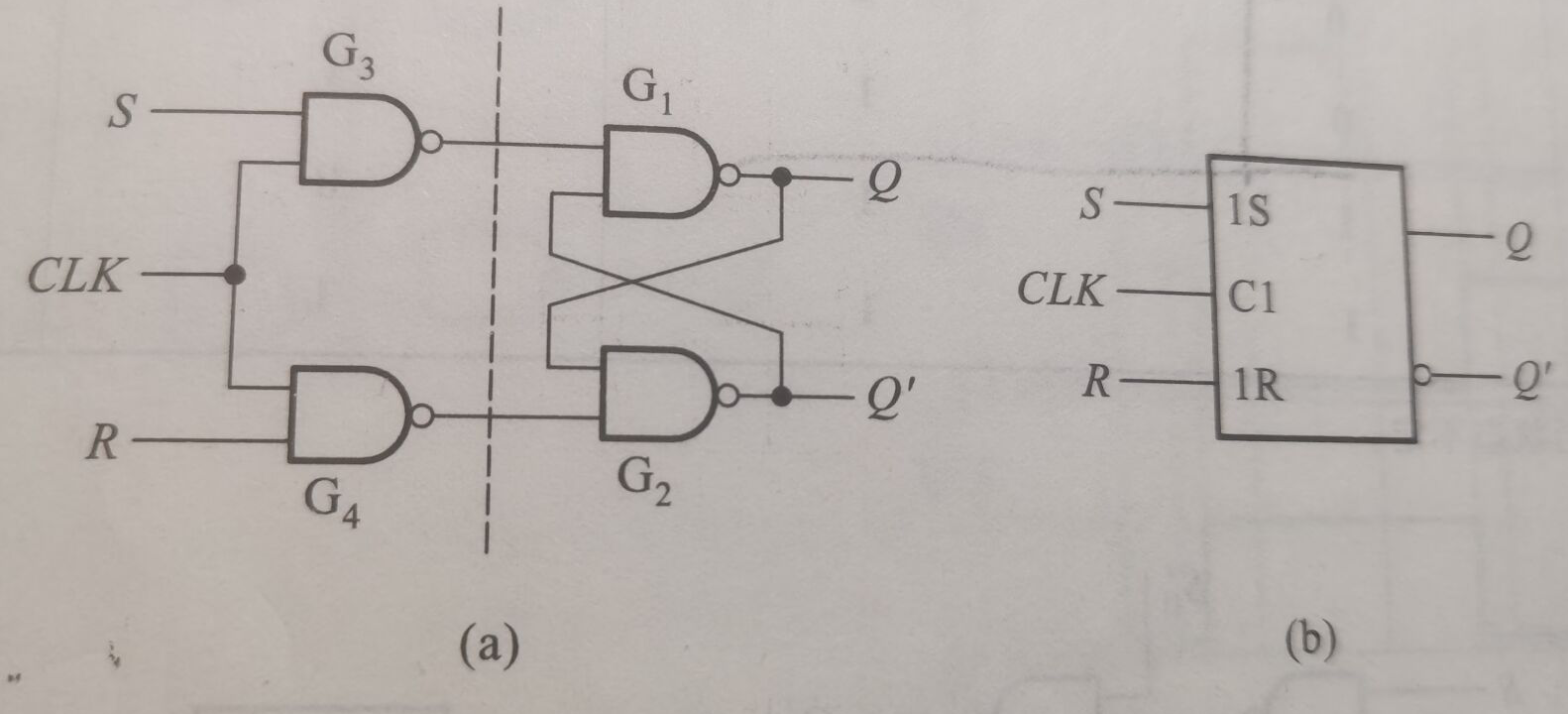

当然在我们课本上的这个时钟信号的，其实这个不用太过恐惧，我们只需要把这个CLK信号看成一个简单的高电平使能端就可以了，当高电平时，触发器有效开始工作，当低电平时，触发器无法开始工作

二、D触发器

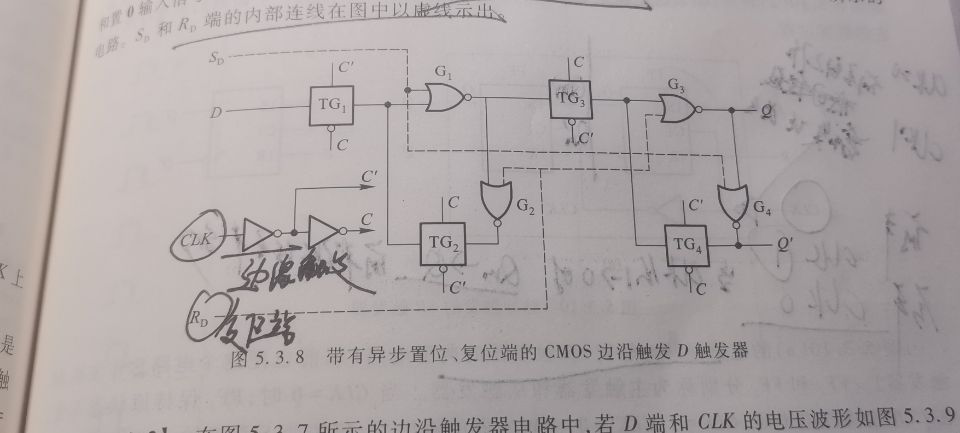

D触发器就是典型的边沿触发器（边沿触发的D触发器也是抗干扰能力最强的）

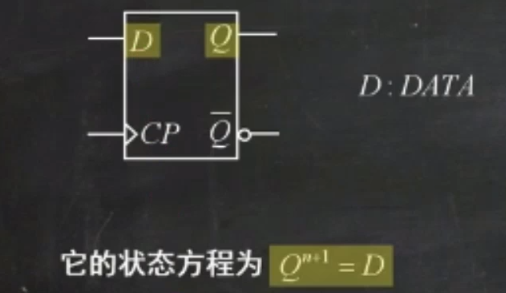

 D就是我们常说的数据端，这个CP端在我们课本上其实就是上面的CLK时钟端，不过不同于上面的RS电平触发器的是，RS的使能端CLK其实也属于电平触发，当有符合要求的电平时工作，而我们这个D触发器的使能端CLK属于边沿触发的，只有当有符合要求的边沿信号时工作，比如这个图上的三角号代表时上升沿有效，而如果时三角加小圆圈就是下降沿有效了。

D触发器的状态方程是所有触发器里最简单的，当CLK（CP）时钟信号端获得符合要求的边沿信号时，此时数据段Q'=D

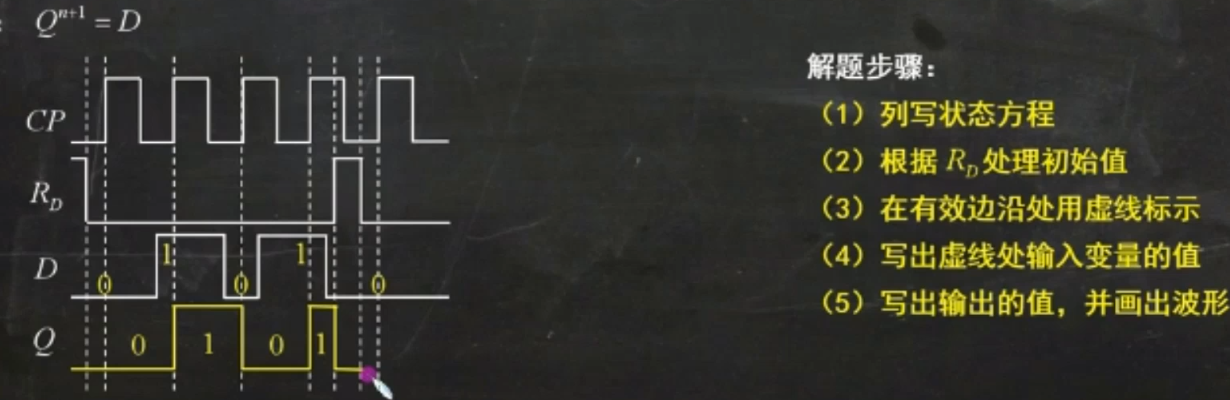

 这边分享一下网上有关做相关边沿触发问题的做题方法

 D触发器的输出主要取决于时钟信号，输出状态的改变发生在时钟脉冲的边缘，要进入的状态不取决于D输入。

 三、JK触发器和T触发器

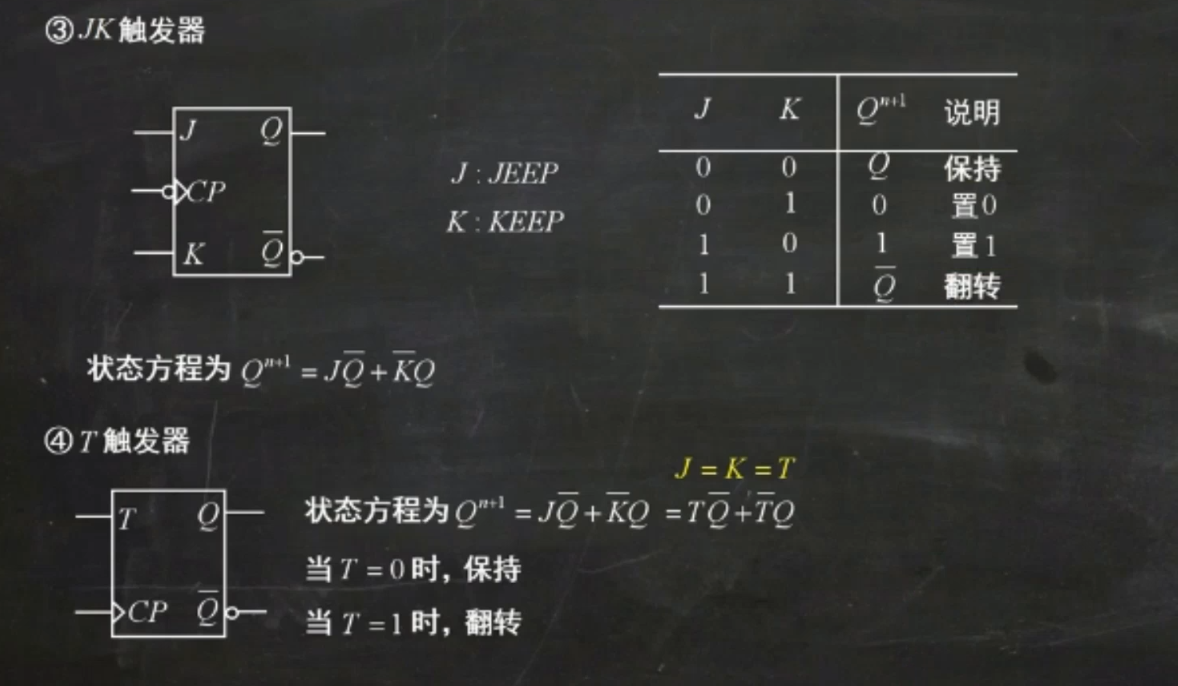

JK触发器和T触发器都是主从触发器的一种，其实严格来说，T触发器其实是JK触发器的一种特殊类型。

 如图我们可以发现其实所谓的主从触发器其实就是一个边沿触发器和一个电平触发器的结合，如果我们把前两种触发器深刻了解之后会发现这个也是很简单的，如图这个jk触发器的主触发器是我们的边沿触发器，当输入下降沿信号时，此触发器会工作，会将J和K的信号传到后面，之后根据电平触发器的操作来进行操作就可以了唯一不同的就是当J和K工作时此时输出的信号时翻转信号。

至于T触发器不就是J=K时的JK触发器

同时我们也可以得知当J=K'时，此时的JK触发器就是我们的D触发器。

T'触发器和T触发器：

T触发器是在数字电路中，凡在CP时钟脉冲控制下，根据输入信号T取值的不同，具有保持和翻转功能的触发器，即当T=0时能保持状态不变，当T=1时一定翻转的电路。T′触发器又叫计数器，一个时钟周期到来，在上升沿到来实现对原状态的反转，那么每次上升沿到来都对原状态进行反转就可以实现计数。

一、T和T’触发器的特点

T触发器

T触发器的主要功能是输出翻转控制。

CP=0时，触发器不工作，处于维持状态；CP=1时，触发器的功能如下︰

t=0时，次态=现态；t=1时，次态与现态相反，触发器翻转。

具有CP=1期间接收输入信号，CP下降沿到来时触发翻转的特点。

T’触发器

T′触发器主要功能是计数，也可以实现对时钟周期的二分频。

CP=0时，处于维持状态

CP=1时，次态与现态相反︰触发器翻转

如图所示，一个时钟周期到来，在上升沿到来实现对原状态的反转，那么每次上升沿到来都对原状态进行反转就可以实现计数。另外时钟周期跟输出周期的关系就是频率是时钟周期的一般，他可以实现对时钟周期的二分频。

T＇触发器是Ｔ触发器Ｔ＝１时的特例。 T＇触发器的特性方程为：Q n+1= Q n反（CP下降沿到来有效）

最后分享一下数电老师的亲切问题：

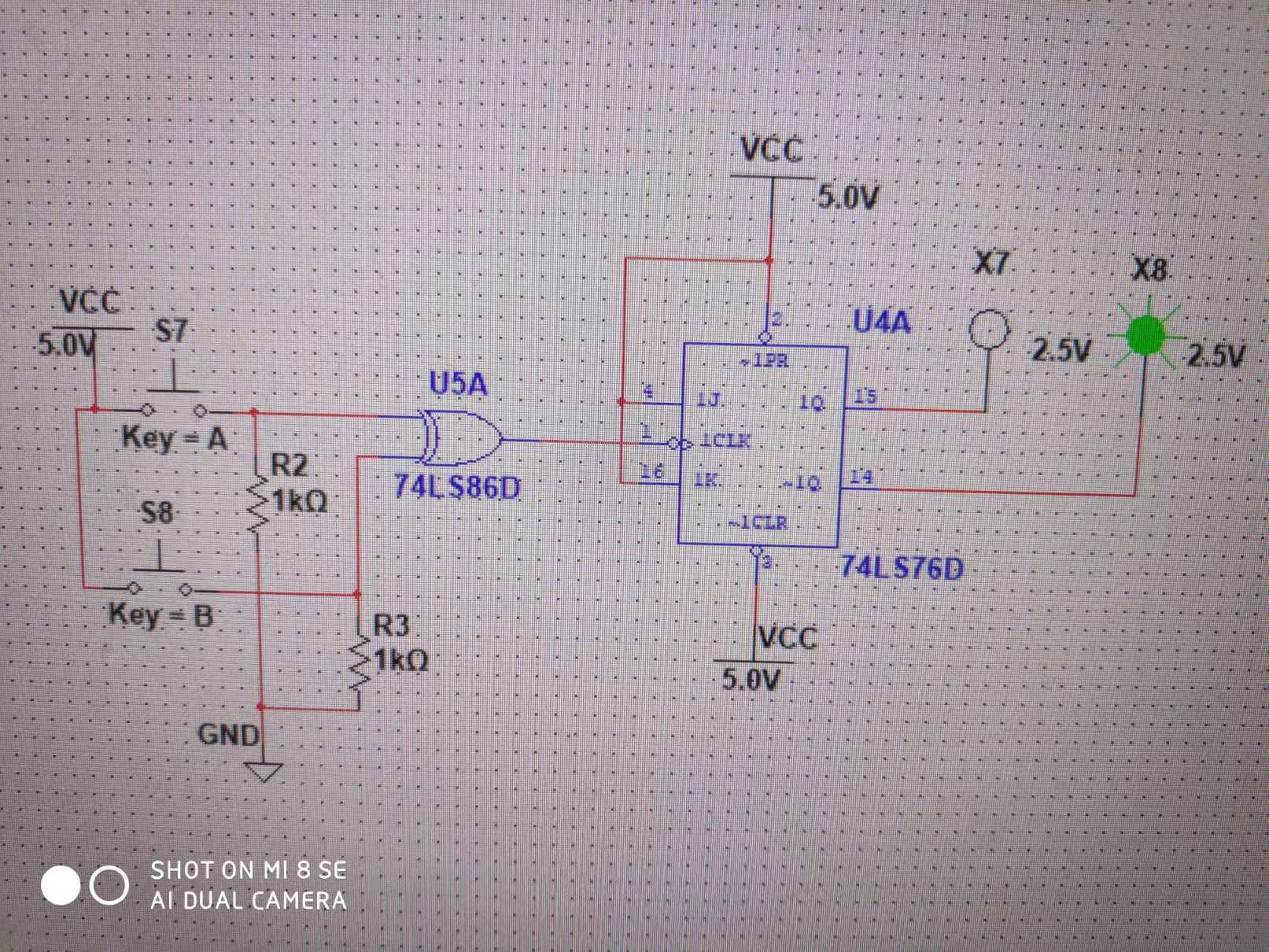

能说说为什么用异或门做双控开关吗，后面的jk用的什么功能

下面分享一下我的原回答：

首先这两个开关异或是的当两个开关都闭合或者都未闭合是为0只有一个闭合是为1之后控制这个jclk的0和1变换，控制输出的转换
简单来说用异或门做开关，是为了满足双控逻辑同时也实现下降沿触发，jk作用触发器反转当下降沿时实现实际上上是灯的开关

（修改版精简回答）：我们看芯片可知这个芯片时下降沿触发，也就是从1到0时触发，并且J和K连接的都是1，代表这是翻转功能，之后我们分析一下这里异或门，当都为1或都为0时，异或门输出为0（也就是当两个开关都闭合或都未闭合时），当有一个开关闭合时，异或门输出为1，则我们可以继续分析什么时候，芯片输出信号才会发生翻转，当仅闭合的一个开关想着两个开关全闭合或者全未闭合状态时，此时芯片的输出信号才会发生改变（实现灯的状态亮灭）

我们家里的那种灯的双控开关，就是这样的工作原理。

四、这里补充一点有关于触发器分频率的问题

有时钟脉冲信号输入的触发器的输出都存在分频，具体看时钟信号的影响，如上图简单的D触发器和JK还有T触发器的输出信号的频率只有输入的一半。
