数字电子技术1：数字逻辑概论

第七版-电子技术基础（数字部分）--康华光、张林老师

1.概念

           1.1数字信号：

           1.2  数字电路：

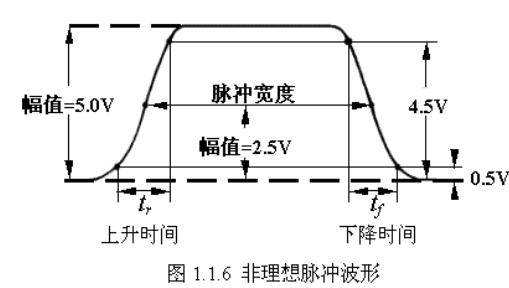

           1.2.1  数字波形：

            1.2.2  周期性与非周期性

                      ..

                      q（%）=  t  / T x100%

                      占空比是指在一个脉冲循环内，通电时间相对于总时间所占的比例。

                      当占空比为50%时，此时矩形脉冲为方波

2.数字电路分类

            2.1 按有无记忆功能

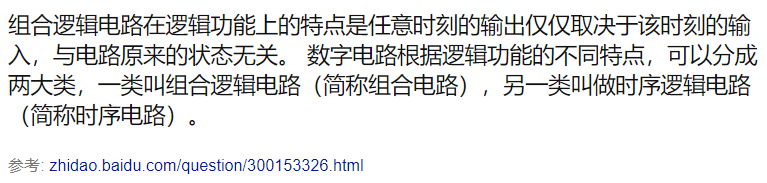

                  组合逻辑电路：输出 = 输入

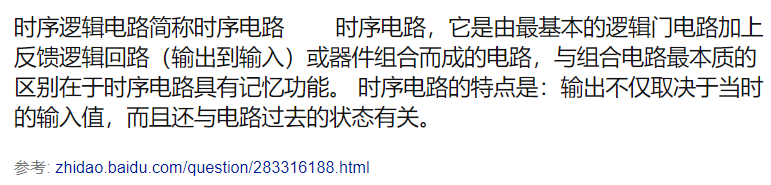

                  时序逻辑电路：这一个的输入 + 上一个的输出

          2.2 按集成（Scal   Integration）规模（晶体管个数）

                             SSI                 小规模                         <100

                             MSI                 中规模                          10^(2~3)

                             LSI                  大规模                          10^(3~5)

                             VLSI                超大规模                      10^(5~6)

                             ULSI                甚大规模                      >10^6

          2.3概念：

               1.衡量集成电路设计和制造技术水平的两个主要参数：

                     集成度（晶体管个数）、特征尺寸 （最小线条宽度）

                2.数字集成电路特点：

                    稳定，抗干扰，成本低

                    易集成，保密性，编程性

                    高速低耗，可扩展

 3.数制之间的相互转换

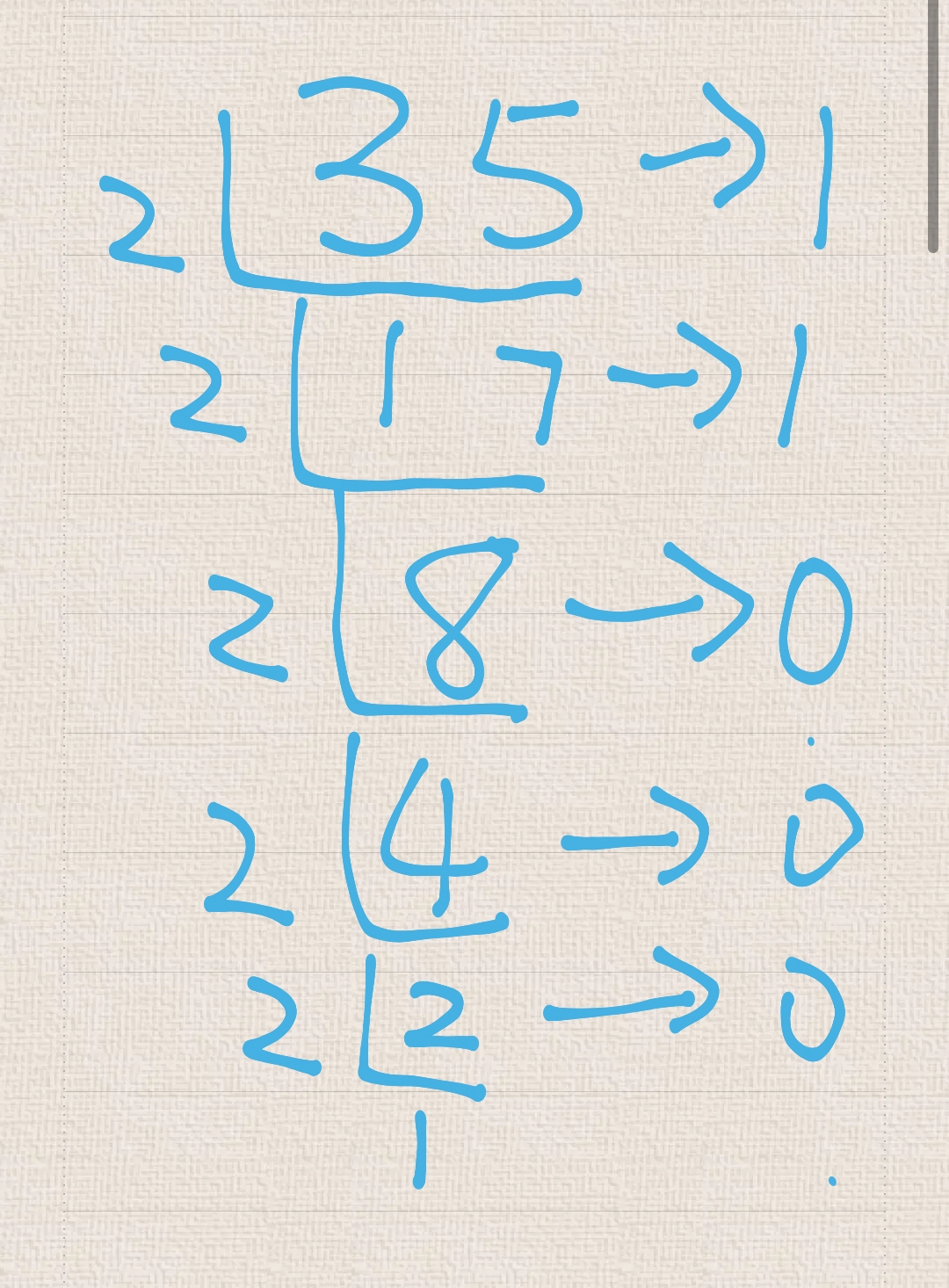

          十进制转二进制： （35）=（100011）

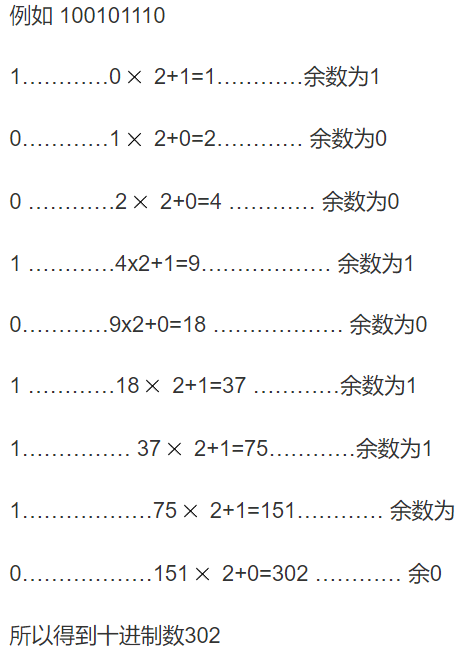

         二进制转十进制：（100101110）=（302）

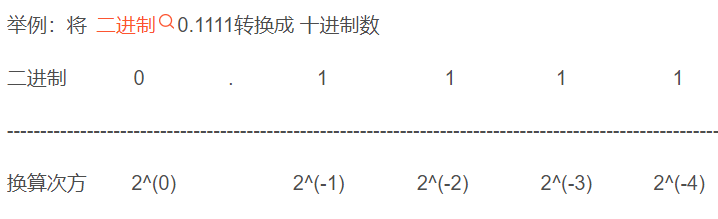

         二进制小数转十进制：二进制小数转十进制_CSDN博客_

                                          （0.1111）= （0.9375）

        十进制小数转二进制：二进制十进制小数转换-百度

（0.125）   =      （0.001）

              小数部分乘以2，取整数部分依次从左往右放在小数点后，直至小数点后为0。
