概述

STM32G0系列ADC多通道采集时使用DMA传输数据

使用CubeMX配置会非常方便，本次调试用的版本是最新的6.4。但CubeMX生成的代码有时会有Bug，特别是像G0这类较新的MCU，这次就把我遇到的问题说一下

使用内部时钟，开启SWD等

使用内部时钟，并设置为64MHz频率，开启SWD调试，这些都是常规操作，就不多说了

1 开启ADC并配置

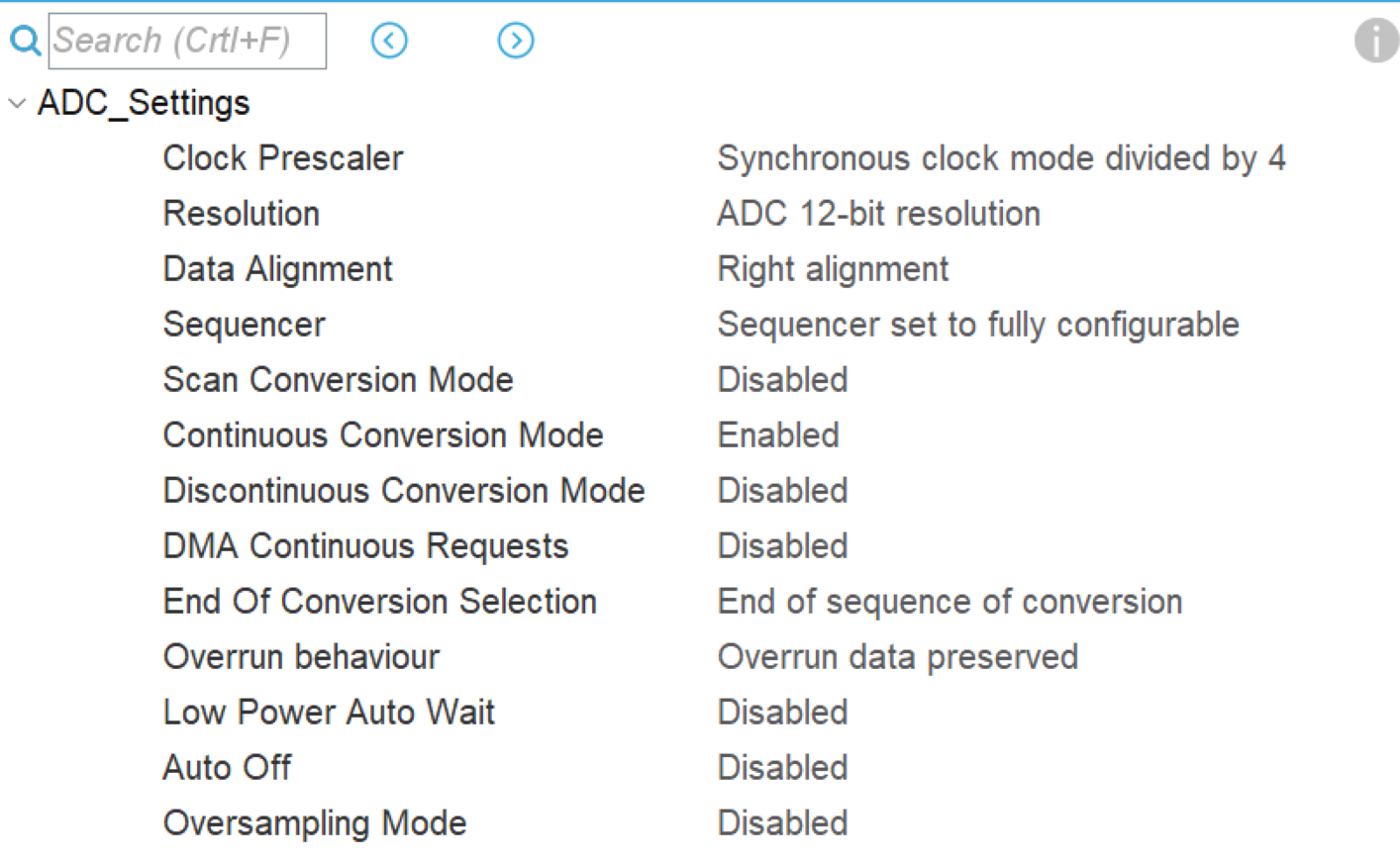

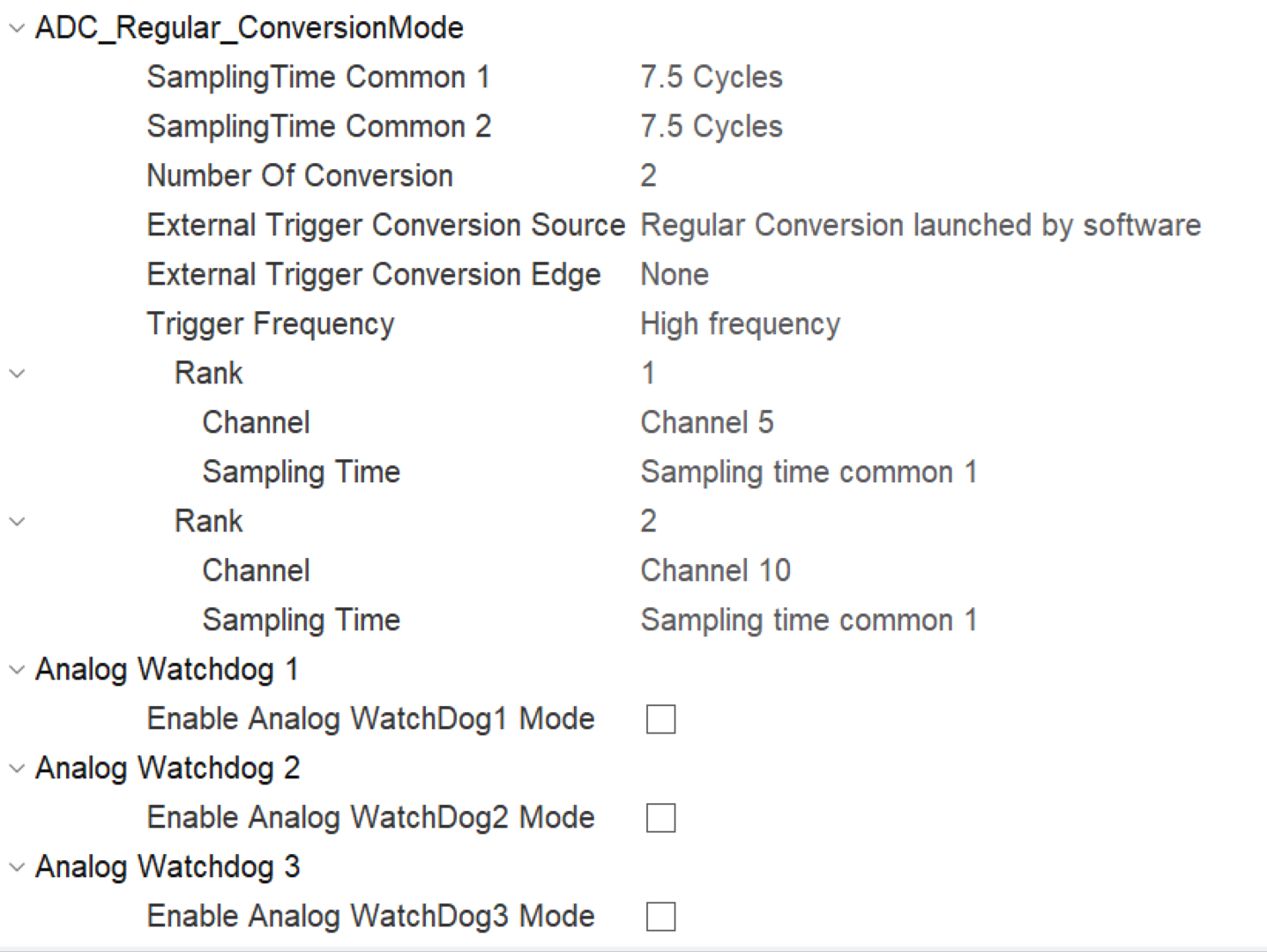

使用了5和10两个ADC通道，分别对应开启和设置
在这里插入图片描述

2 开启DMA并配置

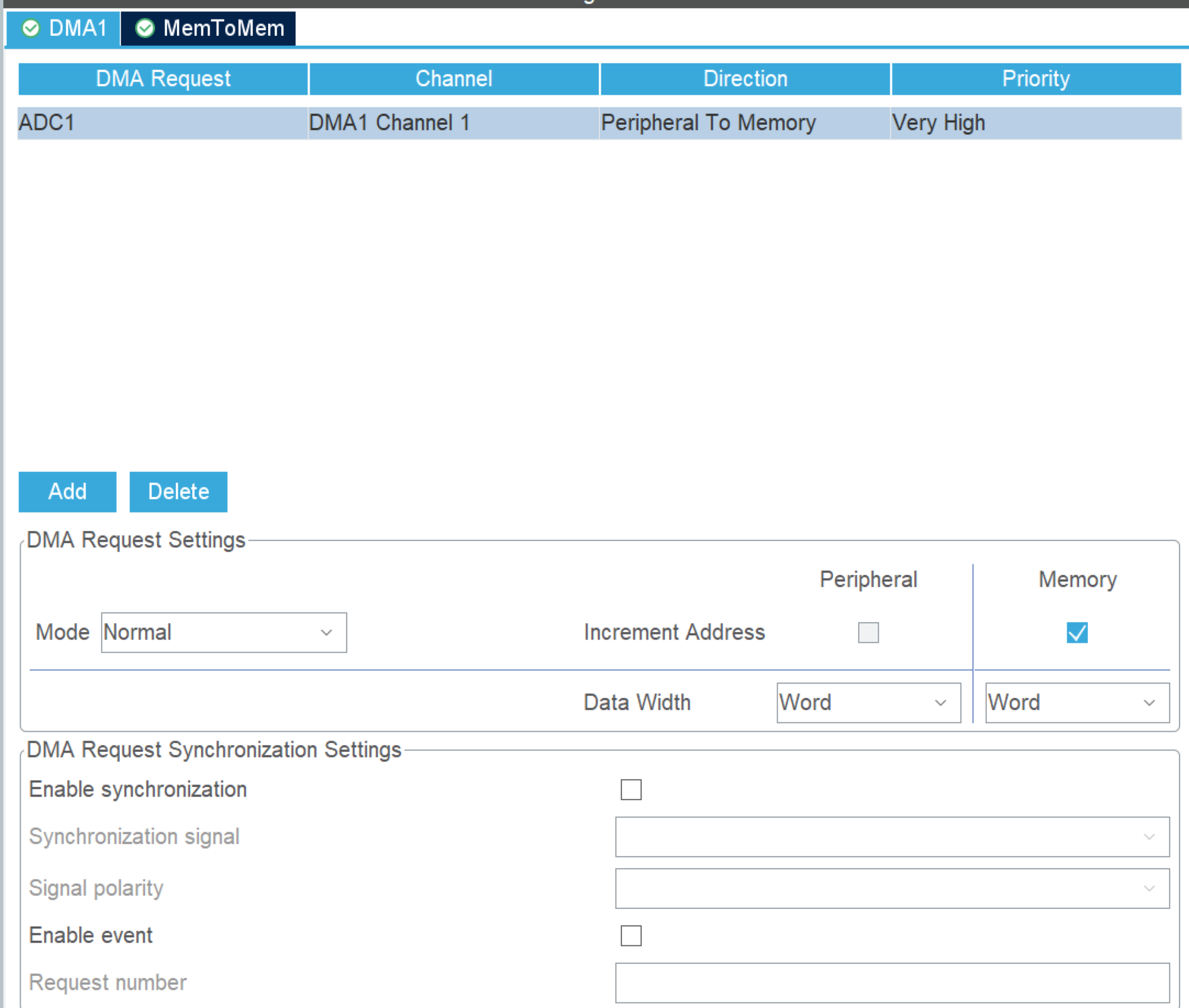

开启DMA的ADC1传输通道，
模式为Normal，这样当一次传输完成时会停止。
外设地址固定，内存地址自增，数据宽度为字，其余默认
在这里插入图片描述

3 开启DMA中断，禁止ADC中断

开启DMA中断，禁止ADC中断

4 调试

生成代码。
正常来说，启动HAL_ADC_Start_DMA函数后后，当采样数量完成时，会进入DMA1_Channel1_IRQHandler中断，但今天死活就是进不了中断。
一通折腾，最后发现是CubeMX生成的代码有问题，就是下面这两句：

MX_ADC1_Init();
MX_DMA_Init();

代码倒是没错，但是顺序错了，应该是先初始化DMA，再初始化ADC，即：

MX_DMA_Init();
MX_ADC1_Init();

改过以后程序正常工作。

5 改进

在调整过代码顺序以后，一旦用CubeMX重新生成代码，则顺序又不对了。
鉴于此，我们需要在代码开始阶段加入DMA的初始化代码，如下：

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */
  MX_DMA_Init();

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_ADC1_Init();
  MX_I2C1_Init();
  MX_I2C2_Init();
  MX_TIM3_Init();
  MX_USART1_UART_Init();
  MX_USART2_UART_Init();
  /* USER CODE BEGIN 2 */

即在/* USER CODE BEGIN SysInit */代码片中插入DMA的初始化代码MX_DMA_Init();

这样即使CubeMX重新生成代码，程序也可以正常工作了。
