概述

一、HX711 24位ADC

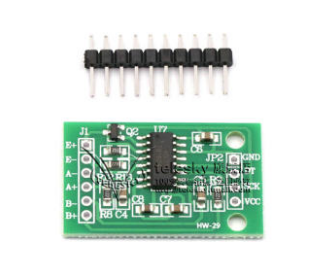

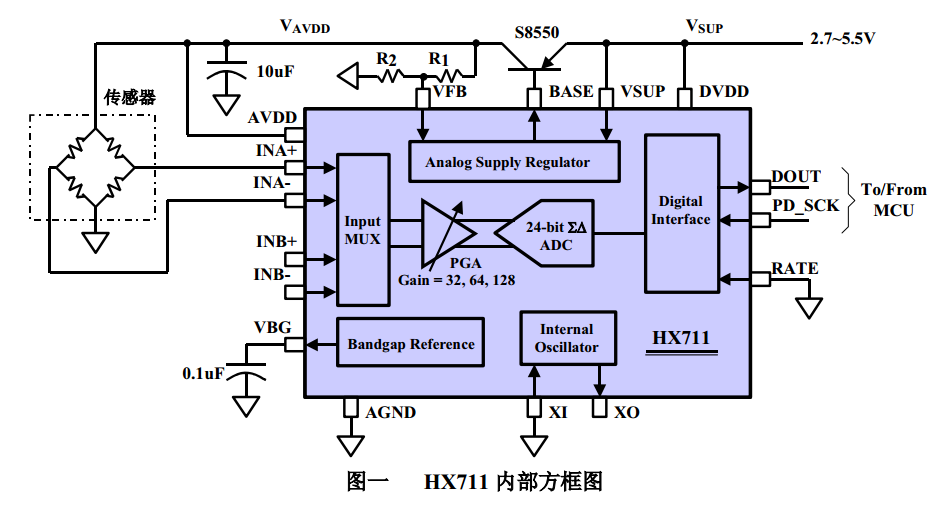

HX711采用了海芯科技集成电路专利技术,是一款专为高精度电子秤而设计的24位A/D转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。

有需要下载相关数据手册的，可以在立创商城找到该芯片，并下载其芯片手册（好像HX711的不全，可以看看HX712的，读数据部分都差不多的，只是712只能读一个传感器，而且带电池检测，适合低功耗的产品）。

二、称重传感器

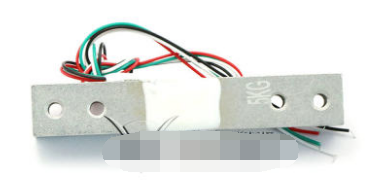

大部分做小玩意用的都是这种称重传感器，总共4根线，是一个全桥电阻，可以看上面的电路图，通过测量其电阻，两两之间的阻值一样，说明是相邻的线，一般红黑为一组，白绿为一组，E+/E-/A-/A+分别对应红/黑/白/绿。

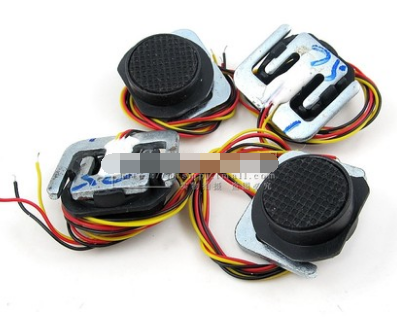

但是也有可能用到这种50KG人体称重传感器，一个上面有3根线，4个为一组，一般都是成组匹配购买并使用。

该传感器内部是一组半桥应变片，使用方法可以有以下三种：

1、使用一只传感器配合外界电阻组成全桥测量，量程为一个传感器的量程: 50kg。对外界电阻要求较高。

2、使用二只传感器组成全桥测量，量程为两只传感器的量程之和：50kg×2=100kg。

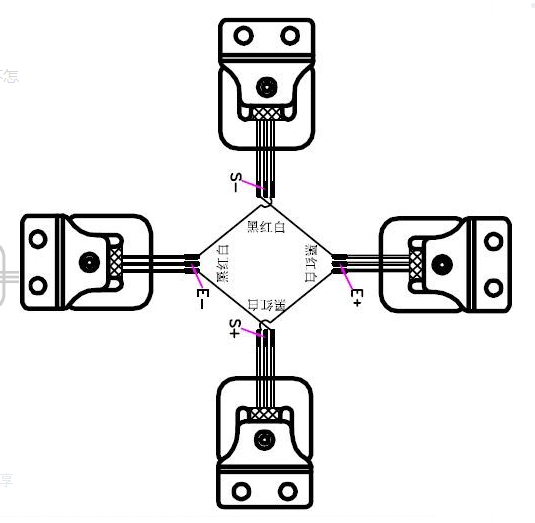

3、使用四只传感器组成全桥测量，量程为四只传感器的量程之和：50kg×4=200kg。

三、HX711驱动代码（适用于STC15F2K60S2）

1.头文件

#ifndef __HX711_H__
#define __HX711_H__

#include <STC15F2K60S2.H>
#include <intrins.h>

#ifndef uchar
#define uchar unsigned char
#endif
#ifndef uint
#define uint unsigned int
#endif

//IO设置
sbit HX711_DOUT=P2^6;
sbit HX711_SCK=P2^7;

//extern long Water;//每次称重时的桶+水的总重量
//extern long Water1;    //刚装水时的桶+水的总重量
//extern long Water_bucket;    //桶的重量
//extern uchar Water_percentage;      //剩余水量的百分比

//函数或者变量声明
void Delay__hx711_us(void);
unsigned long HX711_Read(void);

#endif

2.主函数

#include "HX711.h"

//****************************************************

//延时函数1us

//****************************************************

void Delay__hx711_us(void)

{

        unsigned char i;

        _nop_();

        _nop_();

        _nop_();

        i = 5;

        while (--i);

}



//****************************************************

//读取HX711

//****************************************************

unsigned long HX711_Read(void)       //增益128

{

        unsigned long count;

        unsigned char i;

  HX711_DOUT=1;

        Delay__hx711_us();

  HX711_SCK=0;

  count=0;

  while(HX711_DOUT);

  for(i=0;i<24;i++)

        {

          HX711_SCK=1;

          count=count<<1;

                HX711_SCK=0;

          if(HX711_DOUT)

                       count++;

        }

        HX711_SCK=1;

  count=count^0x800000;//第25个脉冲下降沿来时，转换数据

        Delay__hx711_us();

        HX711_SCK=0;

        return(count);

}
