专业词汇：

Single-Ended Input（单端）：

Fully-Differential Input(差分)：

Pseudo-Differential Input(伪差分)：

 Zeff：Effective Impedance  有效阻抗

PGA：programmable gain amplifier  可编程增益放大器

Offset drift：零点漂移，，，单位 nV/°C

Common-mode rejection：共模抑制比

GAIN ERROR：增益误差

GAIN DRIFT：增益漂移

INTEGRAL NONLINEARITY：非线性积分

概述：

The ADS1255 and ADS1256是一款非常低噪的A/D转换器，ADS1255支持1路差分输入或2路single-ended(单端)输入，和2个通用数字接口；ADS1256支持4路差分输入或8路single-ended(单端)输入，和4个通用数字接口；其他方面的资源，这两款A/D是一样的。

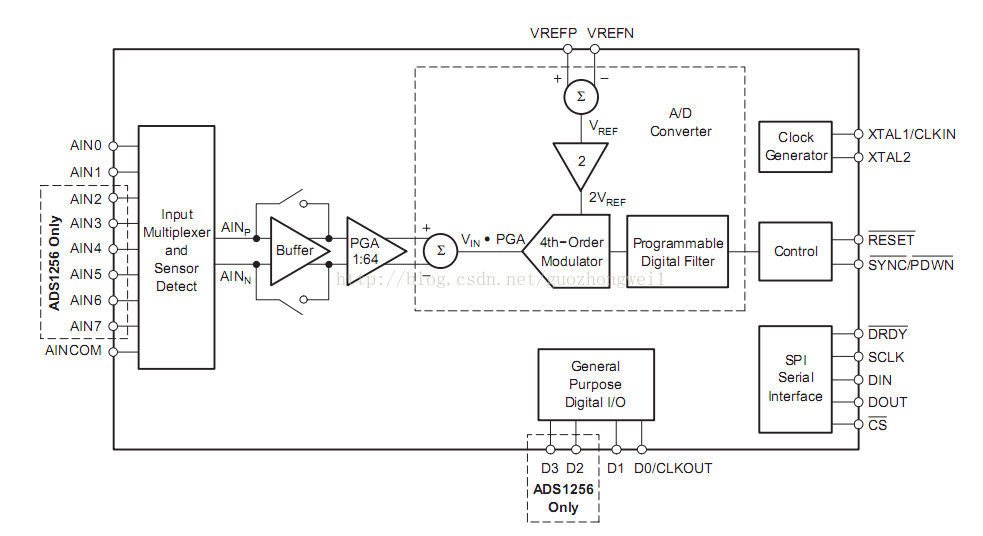

结构框图如下：

多路复用器输入 来选择哪个输入引脚链接到A/D转换器。在多路输入复用器内部的可选电流源 可以检查 开放或者短路外部传感器的情况。一个可选的板载输入缓冲区 通过提供最高80MΩ 的阻抗 大大的降低了输入电路负载。低噪PGA提供1, 2, 4, 8, 16, 32, 或64的增益。ADS1255/6转换器由一个四阶，delta-sigma调制器和紧随其后的可编程数字滤波器组成。调制器测量差分运放输入信号，VIN = (AINP – AINN)，差分参考，VREF = (VREFP − VREFN)。差分参考电压内部放大2倍，使得真正的输入电压范围是±2VREF (for PGA = 1)。

通信 由SPI-compatible串行接口通过一组简单的ADS1255/6提供的控制命令 完成。板载寄存器存储设置变量，如 多路输入复用器选项、传感器检测电流源....等等。时钟源由外部晶振提供。通用数字I/O提供静态读写控制，最多达4个引脚。其中的一个引脚也能够被用于提供可编程的时钟输出。

项目对ads1256的需求：

AD1256  8个模拟通道 以single-ended(单极性)形式输入，分别采集N组数据，取平均。

关注的参数：

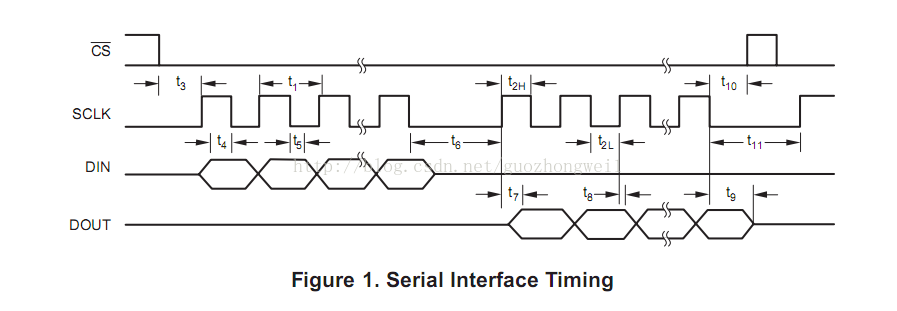

SPI通信接口：

其中：

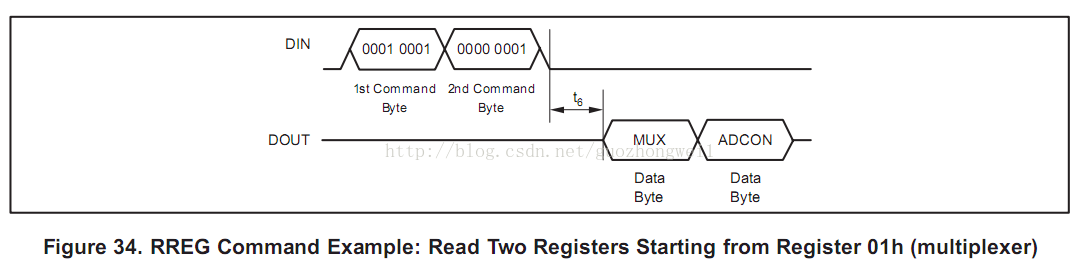

t6：从 DIN输入数据时SCLK的最后一个下降沿，到DOUT读出数据时SCLK第一个上升沿：RDATA, RDATAC,RREG 三个命令会使用到；

t11：一次命令最终的SCLK下降沿到下一个命令发送时的上升沿  之间的延时设置，①对于RREG, WREG, RDATA命令，最小4个τCLKIN(主时钟周期)；②RDATAC, SYNC命令，最小24个τCLKIN；③ RDATAC, RESET, STANDBY,
SELFOCAL, SYSOCAL, SELFGCAL,SYSGCAL, SELFCAL命令，需要等待 DRDY 置低；

其他，详见手册。

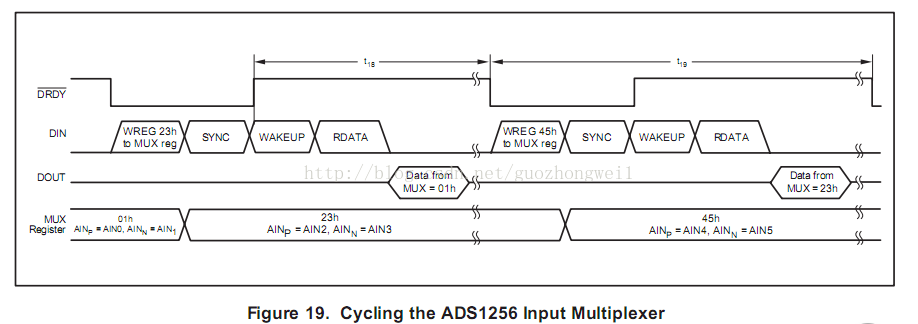

Settling Time Using the Input Multiplexer：使用多路输入转换器的时序设置。

/DRDY变低后就可以改变多路复用器的设置，然后发送SYNC、WAKEUP命令重启转换进程，RDATA命令取回数据。改变复用器读取数据之前允许ADS1256开始测量更早的新的输入信道。没有必要忽略或丢弃 经由输入多路复用器通道循环的 数据，因为ADS1256完全稳定前DRDY变为低电平，指示数据已准备好。

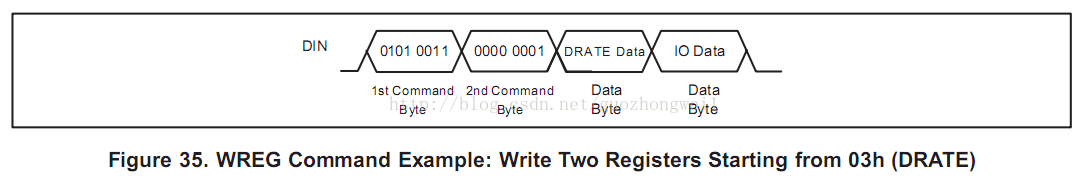

步骤1：当DRDY变低时，指示数据已准备好取回，使用WREG命令 更新复用器寄存器MUX。例如，设置MUX到23h提供AINP= AIN2，AINN= AIN3。

步骤2：通过发出紧接着一WAKEUP命令的SYNC命令重新启动转换过程。请务必遵守命令之间的时序规格t11。

步骤3：使用DATA命令读取以前的转换数据。

步骤4：当DADDY再次变低，复该循环---首先更新复用器寄存器，然后读出先前的数据重 。

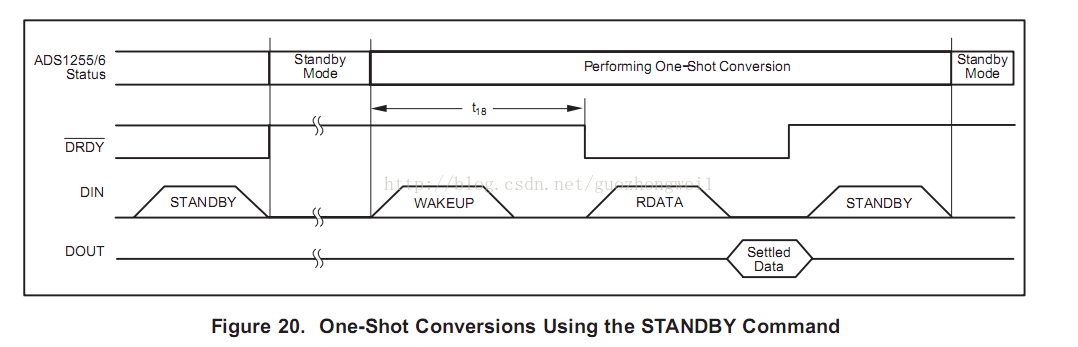

Settling Time Using One-Shot Mode：使用One-Shot(单触发)模式时序

在ADS1255/6中可实现 通过使用STANDBY命令执行一次性转换 大大降低了功耗，时序如下图。发送WAKEUP命令，从Standby(待机)模式去开始一次性转换。随后为建立时间(T18），之后DRDY将变低，表示在转换完成和数据可以使用RDATA命令被读出。ADS1255/ 6说定在一个周期内，就没有必要忽略或丢弃数据。随后为读周期，发出另一个STANDBY(待机)命令，以减少功耗。当准备进行下一次测量时，重复该循环开始与另一个WAKEUP命令。

Settling Time while Continuously Converting：连续转换时的建立时间

同步后，输入多路复用器的变化，或被唤醒从待机模式，ADS1255/6将不断转换模拟输入，转换与DRDY的下降沿相一致。当连续转换时，它往往是更方便去考虑在DRDY周期方面的稳定时间，如表15。DRY周期等于该数据速率的倒数。当连续转换，执行同步操作，以启动一个新的转换时，在这个过程、步骤中输入信号变化是被建议的。否则，下一个数据将代表所述先前和当前的输入信号的组合，并且因此应被丢弃。图21示出了在这种情况下的反馈的一个例子。图略......

部分控制命令：

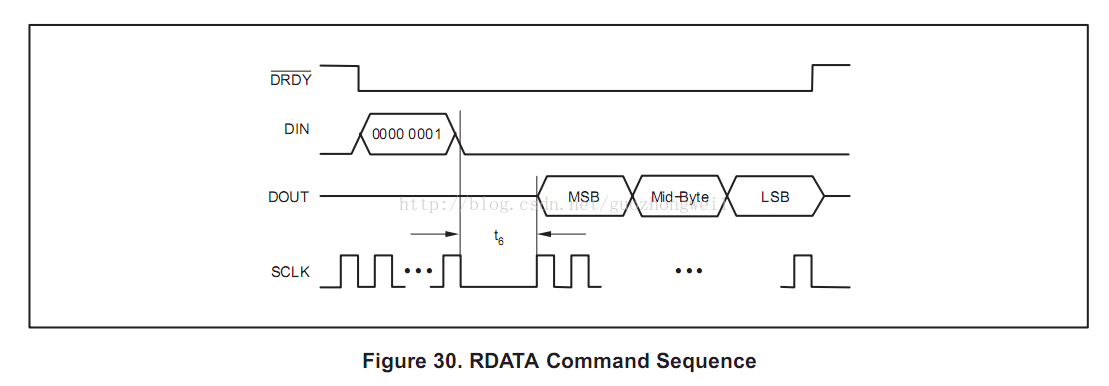

说明：发出此命令后，DRDY变为低电平读一个单一的转换结果。全部24bit被移出DOUT后，DRDY变高。不是一定要读这全部的24bit数据，但是，你不读回数据，DRDY一直为低，直到数据更新置高。

小结：

①每次只要有寄存器操作(配置参数)，最好进行自校准。。。

②需要在每一次配置完参数后进行一次自校准，而且，自校准是不需要您设置什么参数的，只需启动，并等待校准完成后即可。

③在ADS1256片外要将模拟地AGND和数字地DGND连接在一起。否则，AGND和DGND之间存在电压，会使ADS1256无法正常工作。

④为了得到最佳的转换结果，每次改变初始寄存器值时（例如改变输入通道），最好自校准一次。而且应在改变输入通道命令后发同步命令SYNC，然后经过一段延时时再读取上次转换的结果。该延时应随着ADS1256的采样频率和滤波方式变化而变化。

⑤在使用ADS1256处理微小信号时，最好采用比例测量，并应在DRDY由高变低时读取数据。见时序特性---RDATA命令结束与开始读出数据之间所需的延迟T6。

⑥作差动测量时，一般将AIN0~AIN7作为输入端，不用AINCOM；

⑦作单极测量时，一般将AIN0~AIN7作为单极输入端；AINCOM作为公共输入端，但是不把AINCOM接地；

⑧将未用的模拟输入引脚悬空，这样有利于减小输入泄漏电流。

参见：8通道24位△-∑型模数转换器ADS1256原理及特点
