DUC的matlab仿真

DUC(digital up converter)是把数字基带信号转换为带通信号的数字电路。其输入的基带信号采样率很低，通常为数字调制码速率，带通信号是经过滤波和插值到载波频率的采样率。

第一级滤波器：脉冲整形滤波器

pulseShapingFIR = dsp.FIRInterpolator;
pulseShapingFIR.InterpolationFactor = 2;
pulseShapingFIR.Numerator =[
     0.0007    0.0021   -0.0002   -0.0025   -0.0027    0.0013    0.0049    0.0032 ...
    -0.0034   -0.0074   -0.0031    0.0060    0.0099    0.0029   -0.0089   -0.0129 ...
    -0.0032    0.0124    0.0177    0.0040   -0.0182   -0.0255   -0.0047    0.0287 ...
     0.0390    0.0049   -0.0509   -0.0699   -0.0046    0.1349    0.2776    0.3378 ...
     0.2776    0.1349   -0.0046   -0.0699   -0.0509    0.0049    0.0390    0.0287 ...
    -0.0047   -0.0255   -0.0182    0.0040    0.0177    0.0124   -0.0032   -0.0129 ...
    -0.0089    0.0029    0.0099    0.0060   -0.0031   -0.0074   -0.0034    0.0032 ...
     0.0049    0.0013   -0.0027   -0.0025   -0.0002    0.0021    0.0007 ];

第二级滤波器：FIR滤波器

compensationFIR = dsp.FIRInterpolator;
compensationFIR.InterpolationFactor = 2;
compensationFIR.Numerator = [...
    -0.0007   -0.0009    0.0039    0.0120    0.0063   -0.0267   -0.0592   -0.0237 ...
     0.1147    0.2895    0.3701    0.2895    0.1147   -0.0237   -0.0592   -0.0267 ...
     0.0063    0.0120    0.0039   -0.0009   -0.0007];

第三级滤波器：CIC滤波器

CICFilter = dsp.CICInterpolator;
CICFilter.InterpolationFactor = 32;
CICFilter.NumSections = 5;

滤波器级联：

DUC = dsp.FilterCascade(pulseShapingFIR, compensationFIR, CICFilter);
fvtool(DUC);

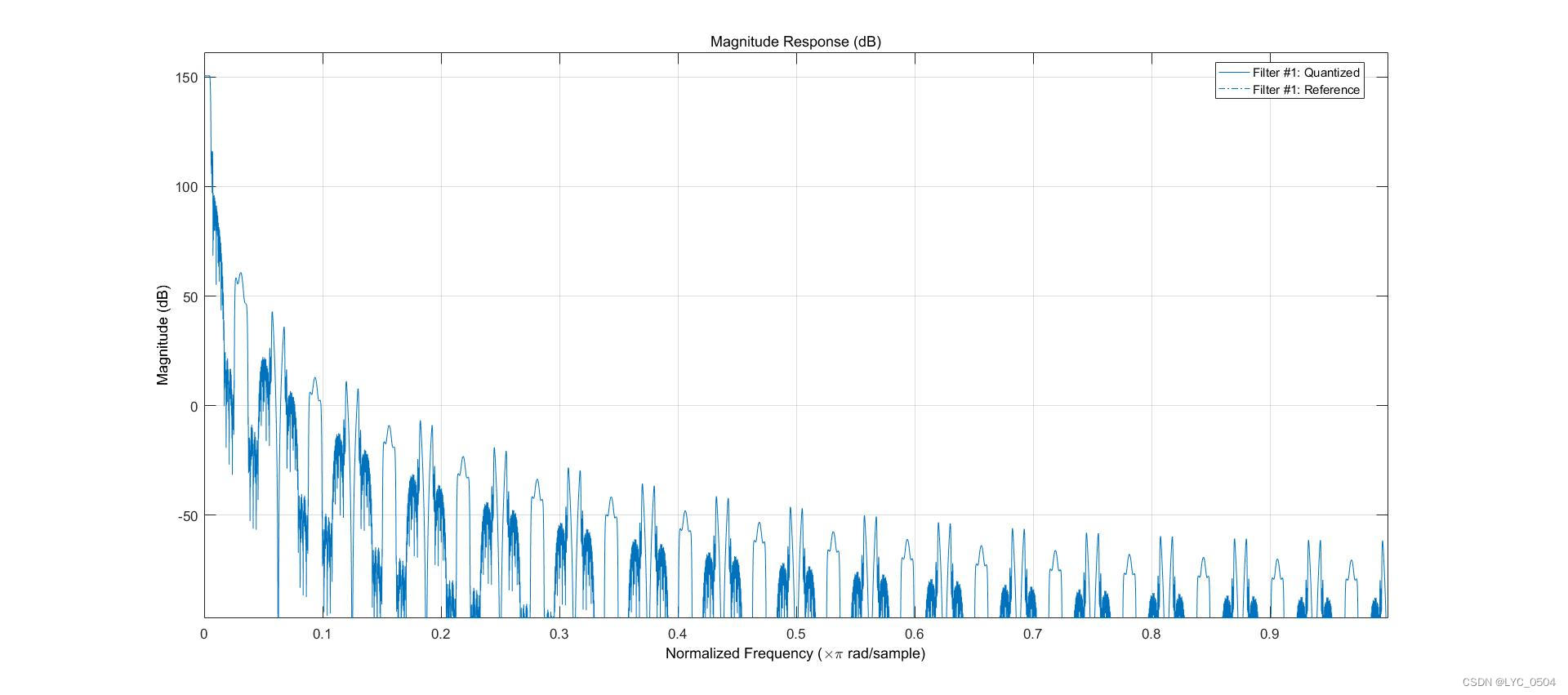

滤波器响应：

 在实际工程中可以将滤波器替换为真实的FPGA实现的滤波器，这样就可以在matlab中仿真实际实现，提高调试进度和修改复杂度。
