Matlab生成dsp程序——环境搭建（c2000系列[F28335、F2837x]都适用）

87 阅读 0 评论 58 点赞

我是靠谱客的博主内向玫瑰，最近开发中收集的这篇文章主要介绍Matlab生成dsp程序——环境搭建（c2000系列[F28335、F2837x]都适用），觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

一、环境配置

（28377D的操作是一模一样就是硬件设置的时候需要选择28377d进行相应的设置），然后C2000其他的芯片的芯片是还需要安装一个软件的，也就是需要ccs有关的四个软件，此处可以看后面的详细配置步骤。根据链接下载。

1）matlab与ccs联合编译需要安装对应的matlab版本和ccs版本，且只有2016a以上的matlab支持c2000系列。具体对应关系参照：

http://software-dl.ti.com/ccs/esd/documents/ccs_matlab.html

2）matlab版本确定之后，还需要安装有关于ccs的相关软件：

I、TI Code Composer Studio xxxx(对应版本)。

II、TI controlSUITE

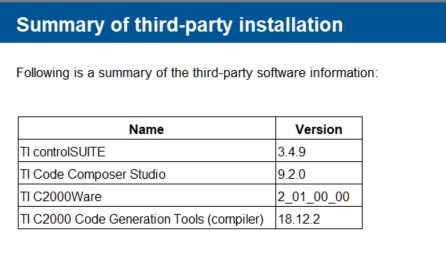

目前就以上两个，不知道怎么安装可以不急，后面的matlab设置过程中会给相关的下载链接。（我使用的是matlab 2019b+ccs9.2）

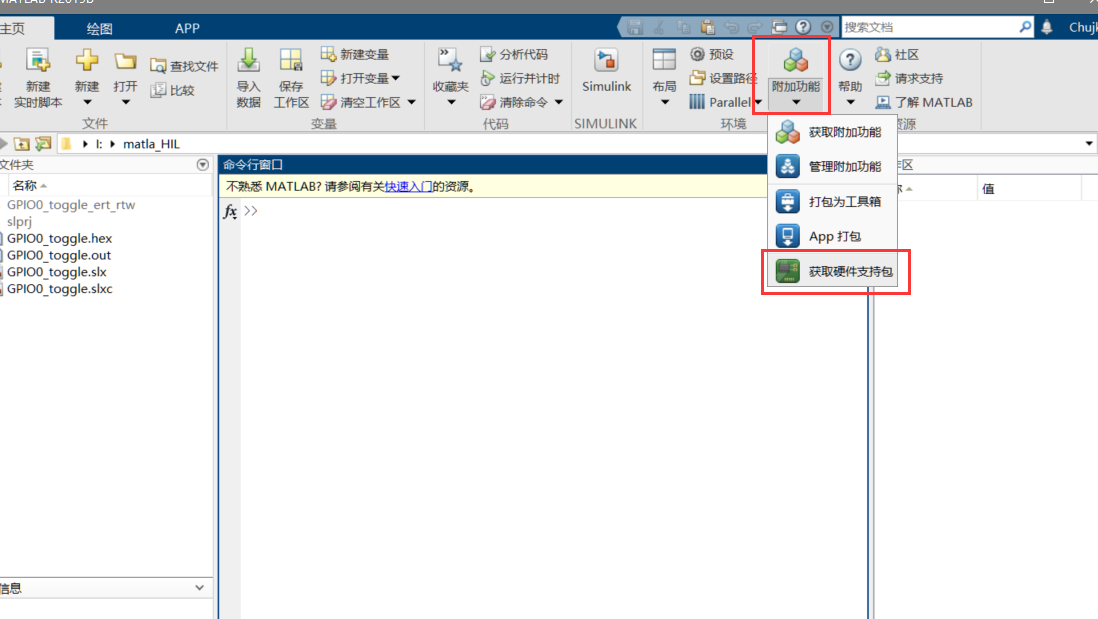

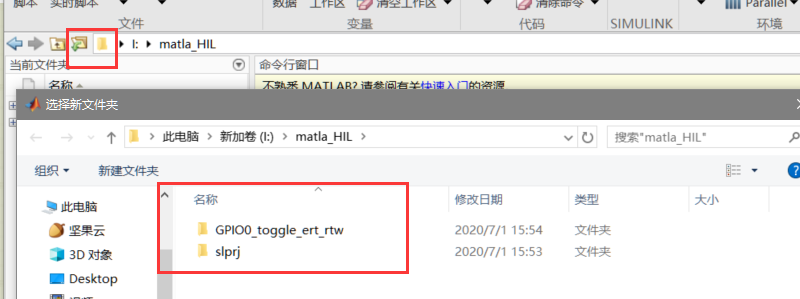

3）进去matlab之后，点击附加功能，之后点击获取硬件支持包，会弹出附加资源管理器。

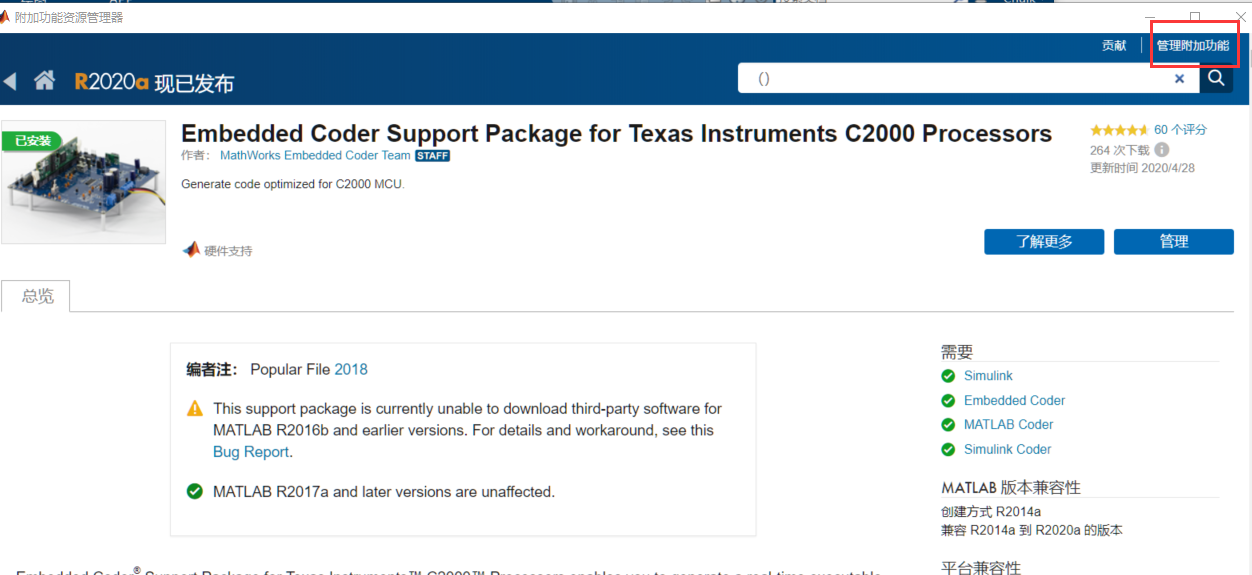

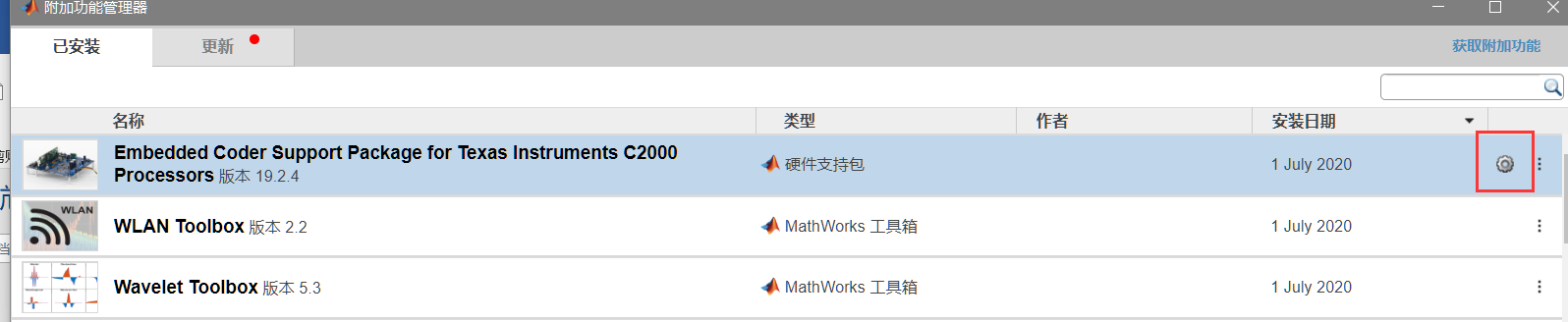

4）找到C2000的硬件支持包，进入之后，点击右上方的安装（因为我已经安装了，所以这里显示的是管理），点击安装之后，需要注册Mathwork的帐号，这个按照流程注册就行，注册完毕之后，会默认进入管理附加工具界面。

5）如果没有进入管理界面，可以在右上角的管理附加功能界面进入。

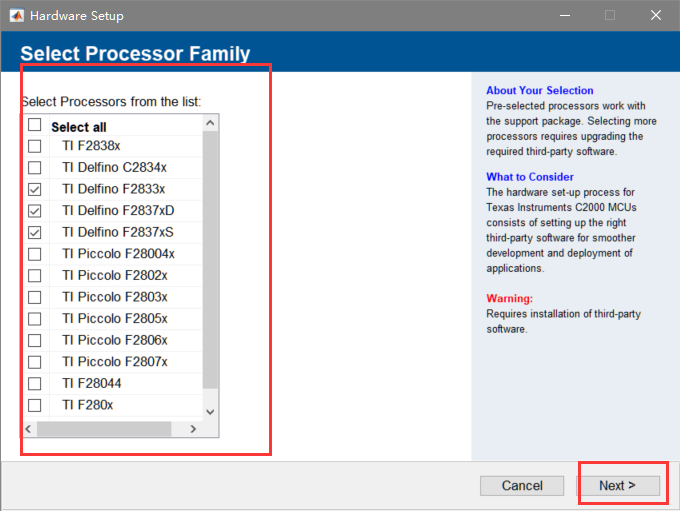

6）进入之后选择相应的产品，然后点击Next。

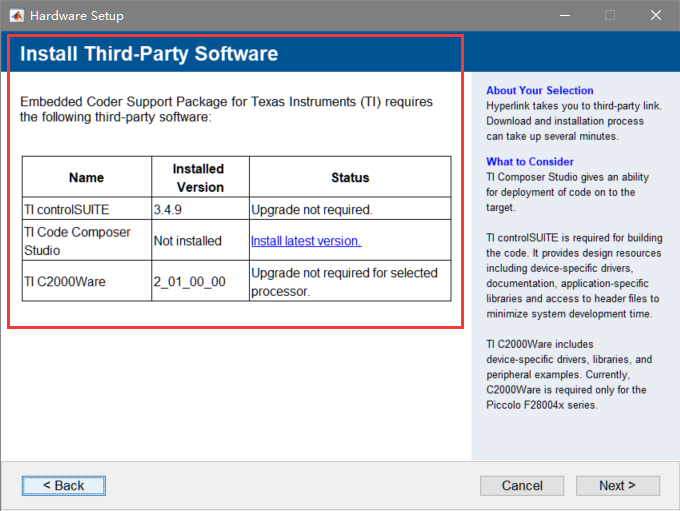

7）这一步可以看到需要的一些ccs组件，Install latest version就是需要更新版本。还有一种情况是你已经安装了，但是不安装在默认路径（c：/xxx），这时候可以先不管，直接next进行下一步。

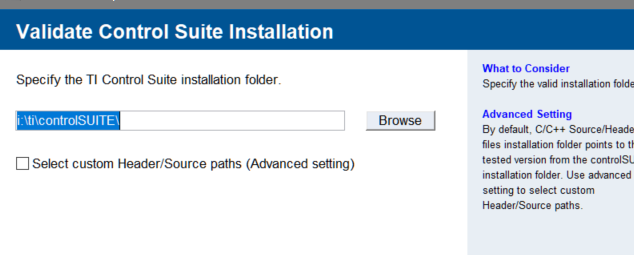

8）选择TI SUITE的安装路径，包含图中所示的文件夹名字就行，TI SUITE是TI公司的一个给新手学习的软件，里面有元件的datasheet以及guide reference还有很多很多例程。

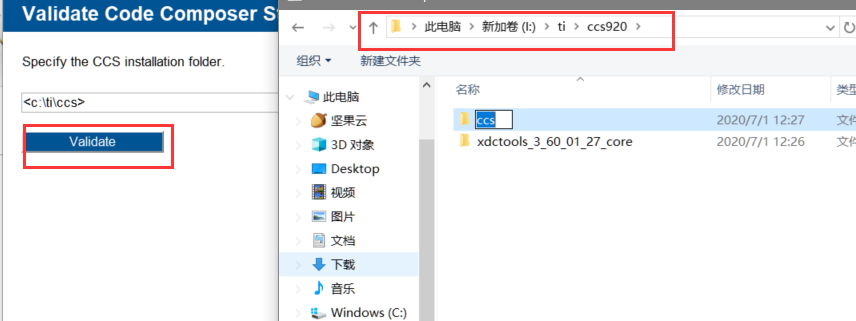

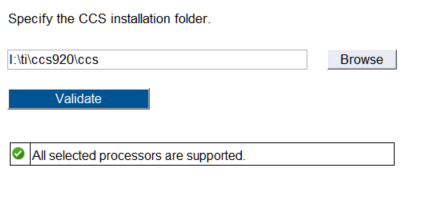

9）这一步需要你定位ccs的安装目录，定位完之后，点击Validate进行验证。

10）定位你的TI 编译器：

我的地址如下：（这个一般都是默认安装的）

C:ProgramDataMATLABSupportPackagesR2019b3P.instrsettic2000codegentools.instrsetti-cgt-c2000_18.12.2.LTS

11）最后，完成所有设置。然后点击finished就行。下一步是进入Simulink中搭建相应的模型。

12）新建一个Blank model，此时在Simulink库里面会出现，下面所示的库：

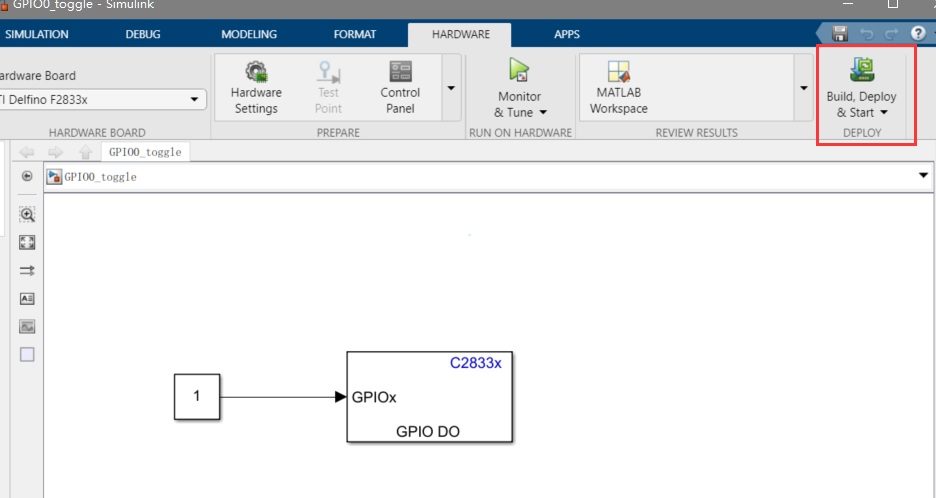

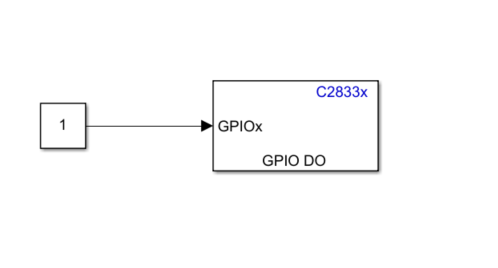

13）我这里搭建一个最简单的例子进行测试：

14）点开model进行设置，我这里是一块28335的板子，原理图上如下:

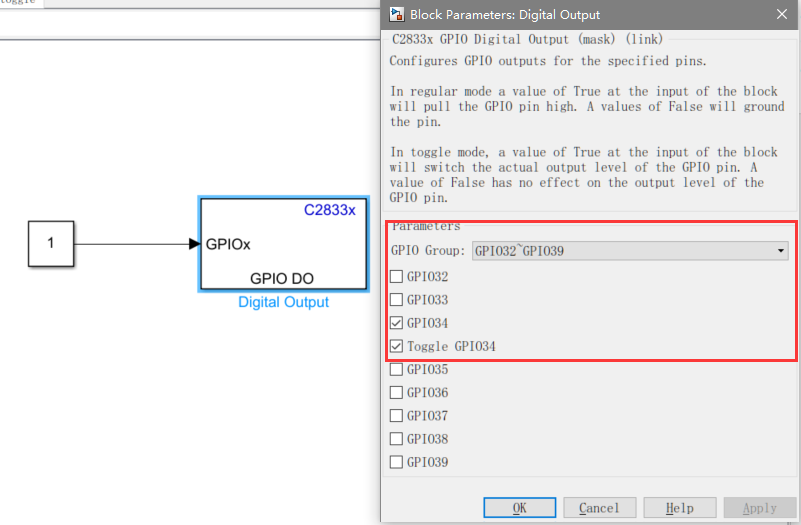

勾选Toggle指的是翻转GPIO34.（翻转的时间我感觉跟模型的采用频率有很大关系）

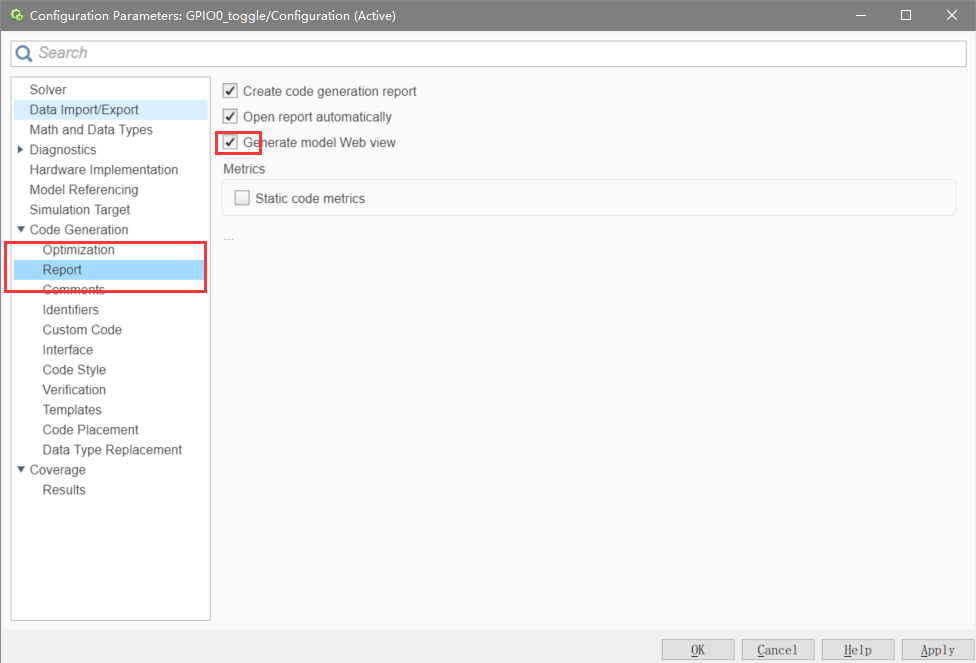

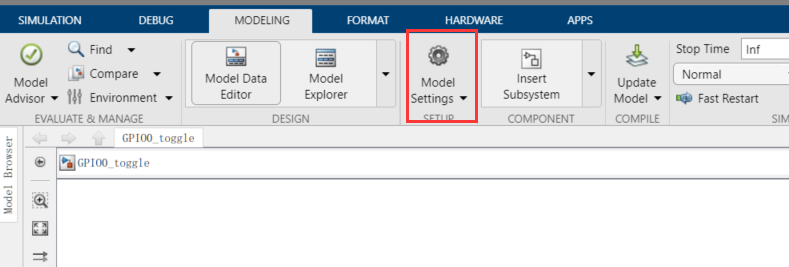

15）然后进入模型设置：

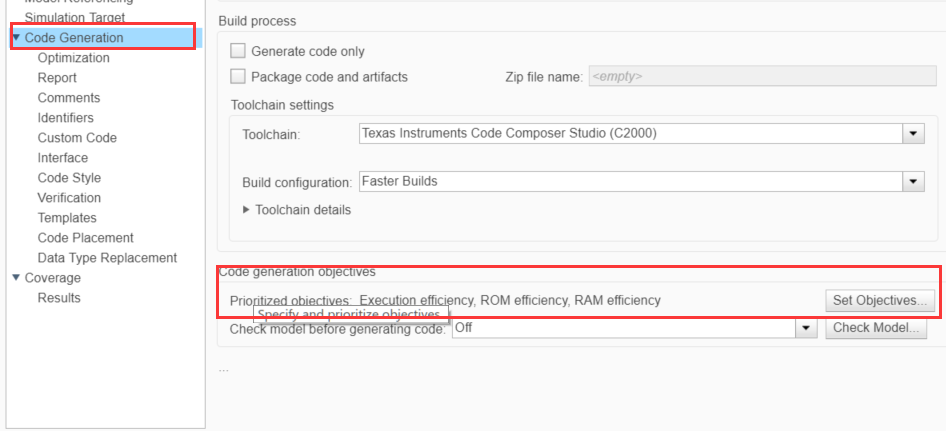

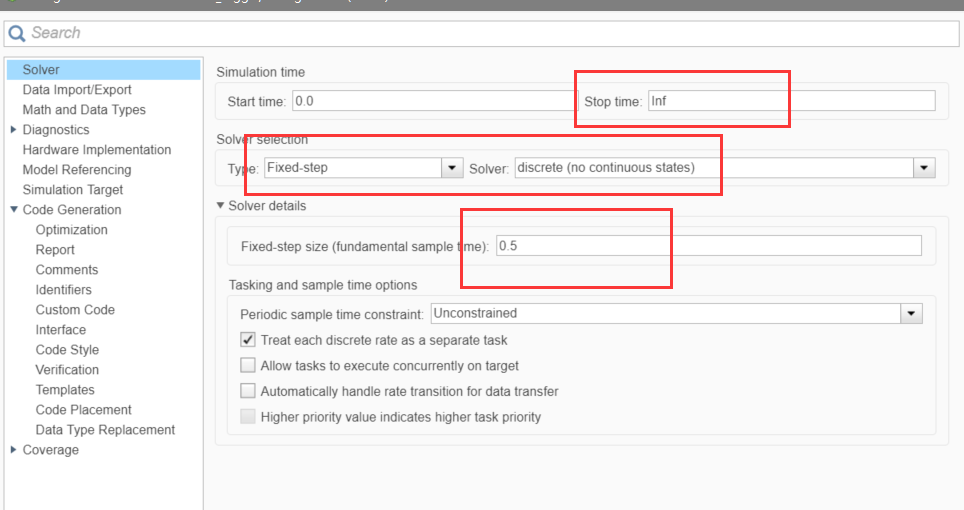

16）Slover设置如下：（采样时间我感觉就是反转时间点[现在是0.5代表每隔0.5s翻转一次GPIO]，其他的外设功能目前还没有测试）：

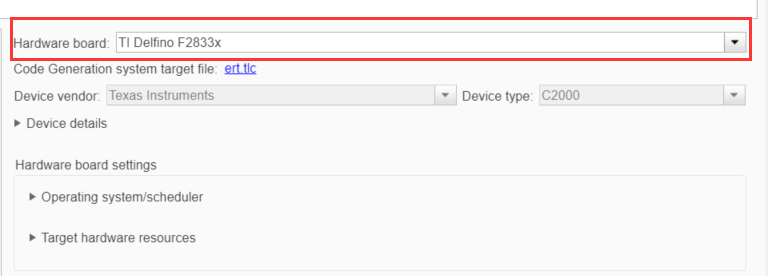

17）这一步要选择硬件的类型

18）紧接着要设置相关的参数设置：

Groups里面是一些资源的声明，类似ccs工程中的寄存器地址分配的文件。首先

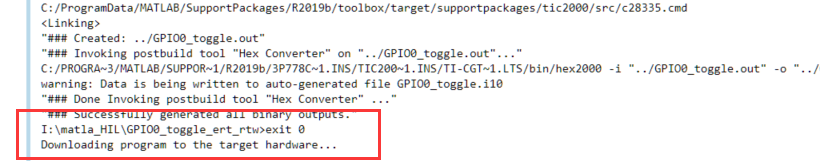

Build options设置为Build、load、run。

Use custom linker command file勾选上，然后在Linker command file中可以点击Browse选择FLASH还是RAM。（这里说一下既然ccxml可以写修改，那么cmd文件应该也是能够修改的）

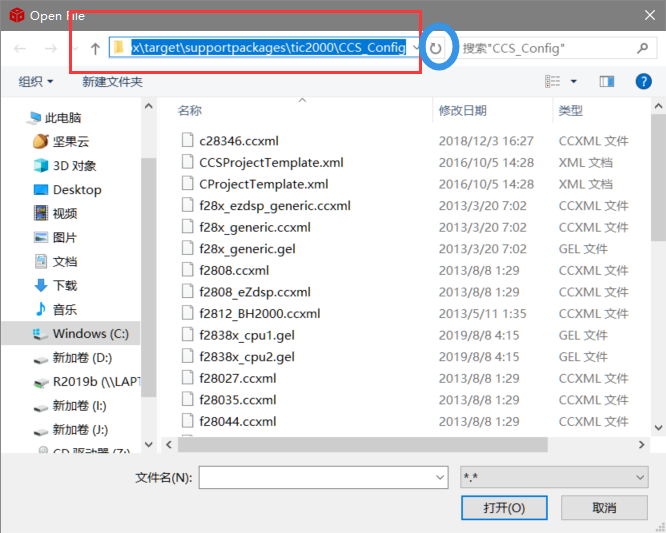

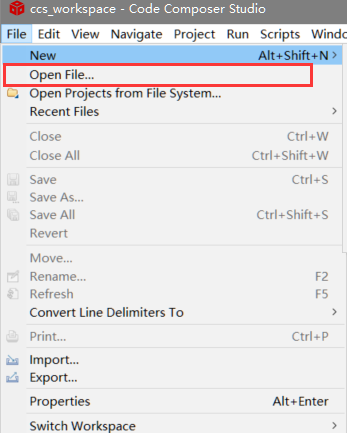

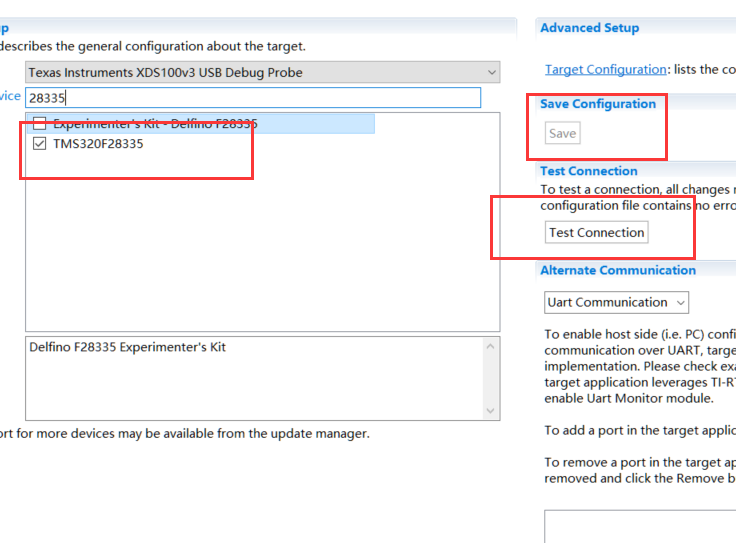

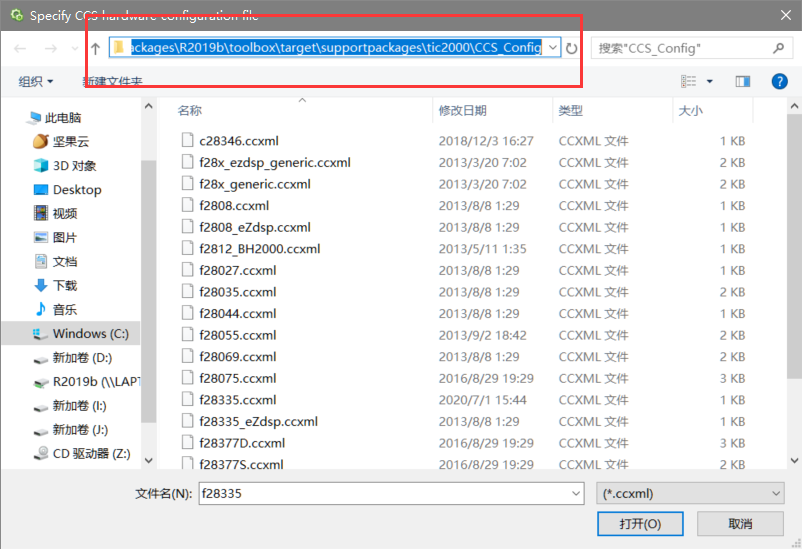

CCS hardware configuration file：选择默认路径的文件，但是需要自己去ccs中修改你的烧写器版本（100v1、100v2、100v3等等）。点击Browse复制下当前的地址，然后在CCS中File……Open File：然后输入相关路径点击转到，然后找到那个f28335.ccxml文件，修改对用的烧写器的版本（100v1、100v2、100v3等等）。然后保存，可以连接上板子进行测试一下（点击Test Connection），成功是弹出的对话框最后面会有success。
