概述

一、开发工程

1.新建工程

选择一个路径作为工程存放位置，然后在工程文件夹创建4个子文件夹，分别命名为： doc、par、rtl和sim。 doc文件夹用于存放项目相关的文档， par文件夹用于存放Quartus软件的工程文件，rtl文件夹用于存放源代码， sim文件夹用于存放项目的仿真文件。

打开Quartus ii 软件，在菜单栏上选择【 File】→【 New Project Wizard…】来新建一个工程，

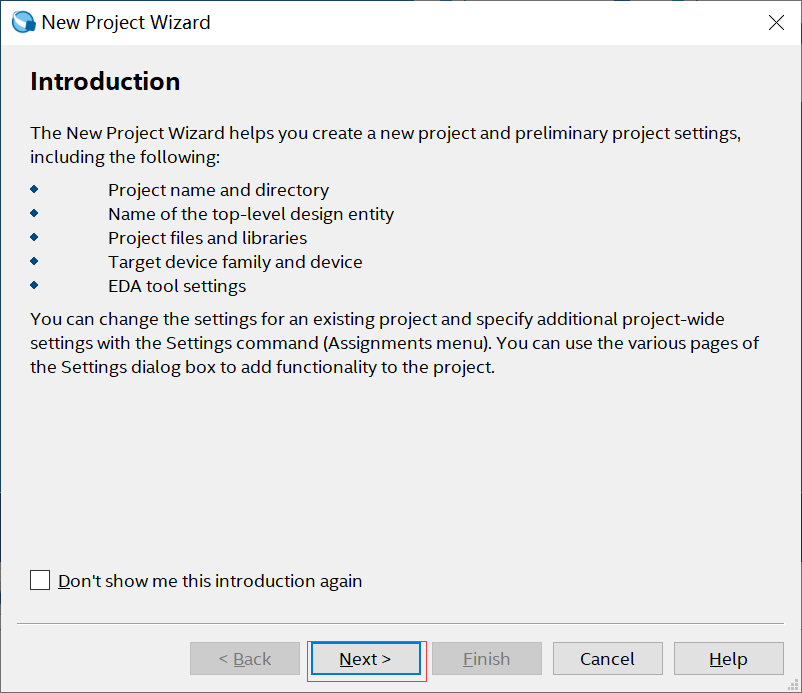

新建工程向导说明页面如图

在“ Introduction”介绍页面中，我们可以了解到在新建工程的过程中要完成以下五个步骤：

1、工程的命名以及指定工程的路径；
2、指定工程的顶层文件名
3、添加已经存在的设计文件和库文件
4、指定器件型号
5、 EDA工具设置

单击上图页面下面的【 Next>】按钮进入下图

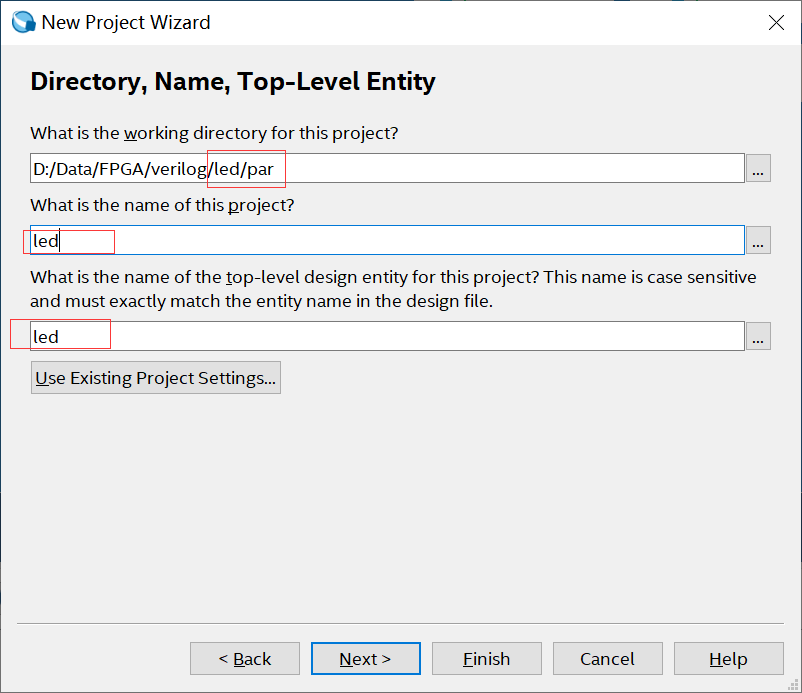

第一栏用于指定工程所在的路径；第二栏用于指定工程名，建议直接使用顶层文件的实体名作为工程名；第三栏用于指定顶层文件的实体名。这里设置的工程路径为D:/Data/FPGA/verilog/led/par文件夹，工程名与顶层文件的实体名同为led。文件名和路径设置完毕后，单击【 Next】按钮，进入下一个页面

这里选择创建一个空的工程，单击【 Next】按钮，进入下一个页面

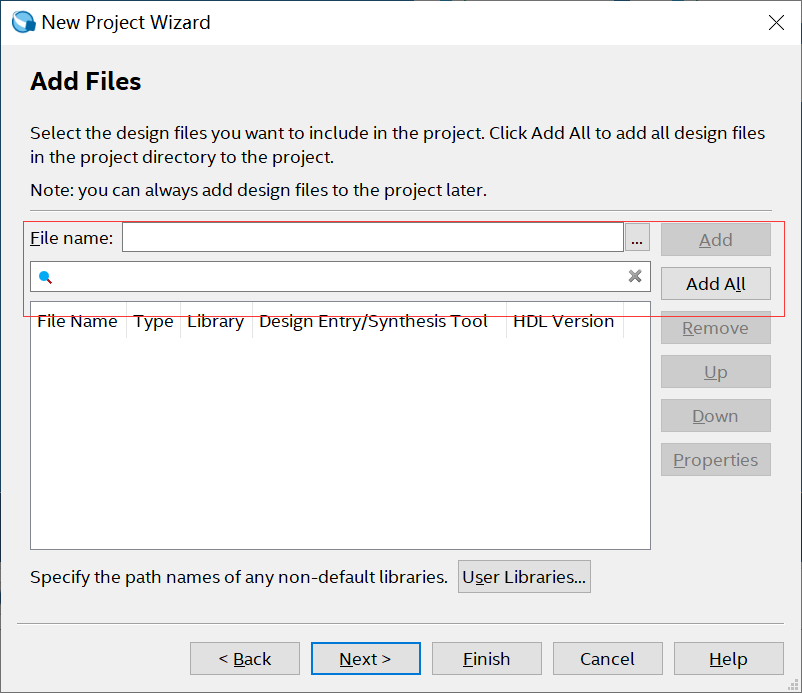

可以通过点击【 …】符号按钮添加已有的工程设计文件（ Verilog或 VHDL文件），由于这里是一个完全新建的工程，没有任何预先可用的设计文件，所以不用添加，直接单击【 Next】按钮

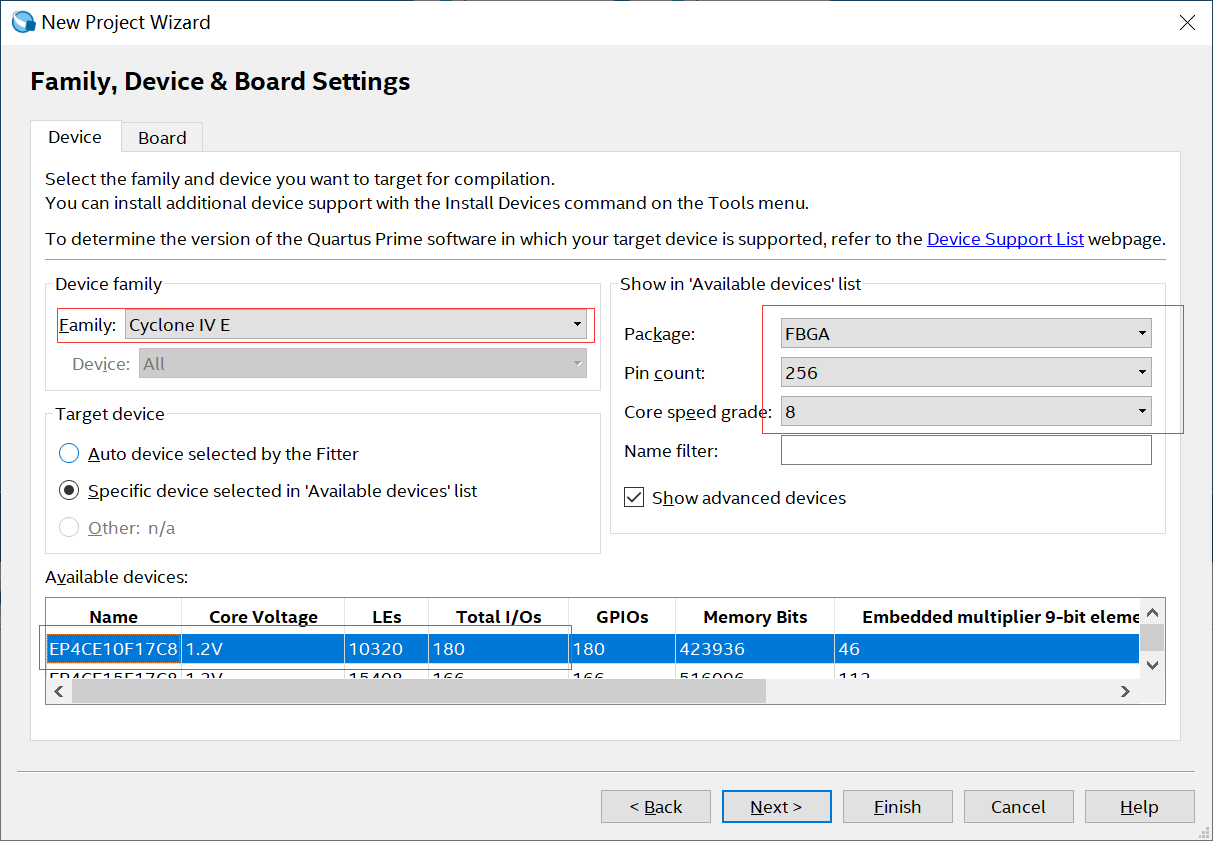

根据实际所用的FPGA型号来选择目标器件，我使用的是开拓者FPGA开发板主芯片是Cyclone IV E系列的“ EP4CE10F17C8”，所以在Device Family一栏中选择“ Cyclone IV E” 。Cyclone IV E系列的产品型号较多，为了方便在Available device一栏中快速找到开发板的芯片型号，在Package一栏中选择FBGA封装， Pin Count选择256引脚， Speed grade速度等级一栏中选择8，之后在可选择的器件中只能看见符合要求的芯片型号了。

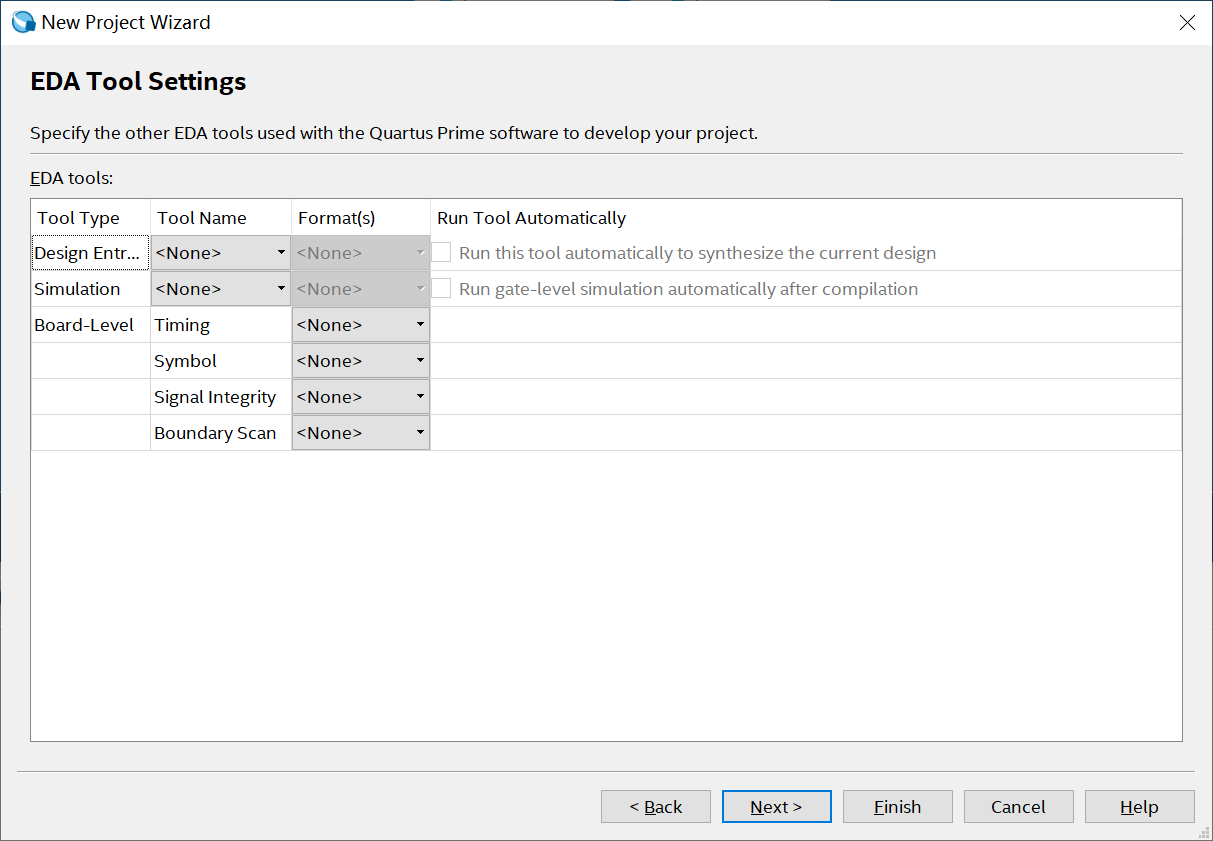

在“ EDA Tool Settings”页面中，可以设置工程各个开发环节中需要用到的第三方EDA工具，比如：仿真工具Modelsim、综合工具Synplify。这里并没有使用任何的EDA工具，所以此页面保持默认不添加第三方EDA工具，直接单击【 Next>】

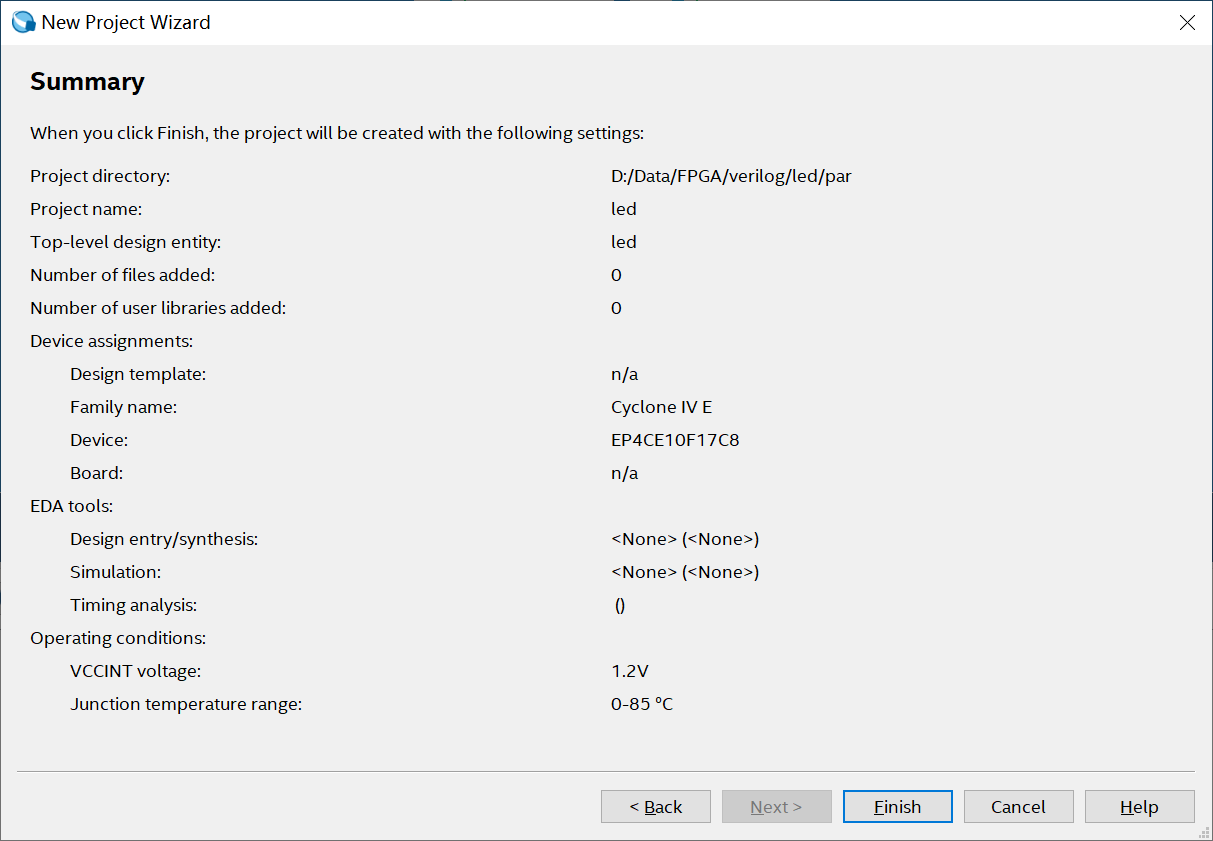

该界面可以看到工程文件配置信息报告，接下来点击【 Finish】完成工程的创建。

可以在工程文件导航窗口中看到刚才新建的led工程，如果需要修改器件的话，直接双击工程文件导航窗口中的 “Cyclone IVE:EP4CE10F17C8” 即可。

2.设计输入

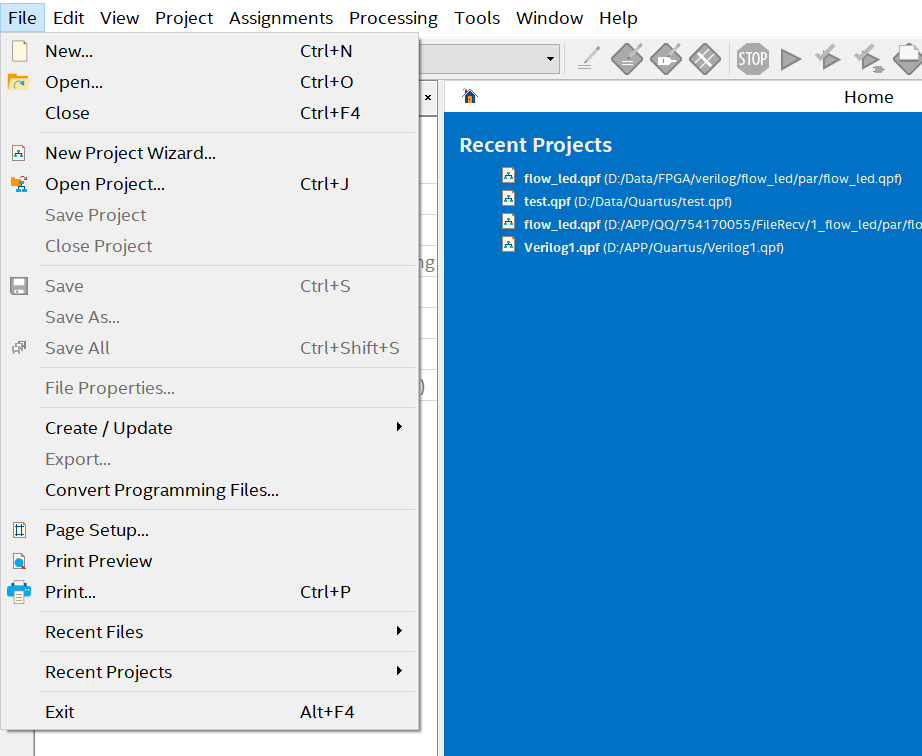

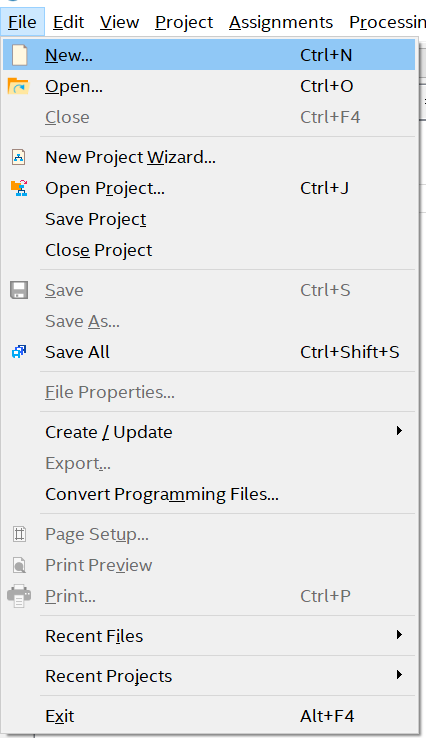

创建工程顶层文件，在菜单栏中找到【 File】→【 New】

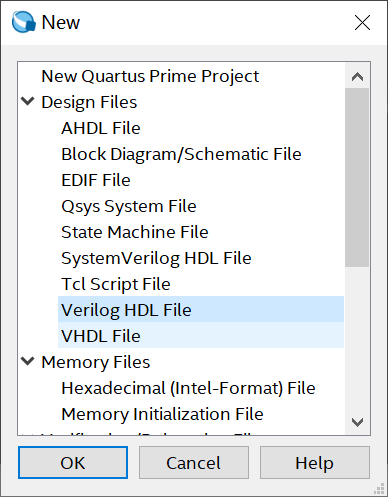

由于使用Verilog HDL语言来作为工程的输入设计文件，所以在Design Files一栏中选择Verilog HDL File

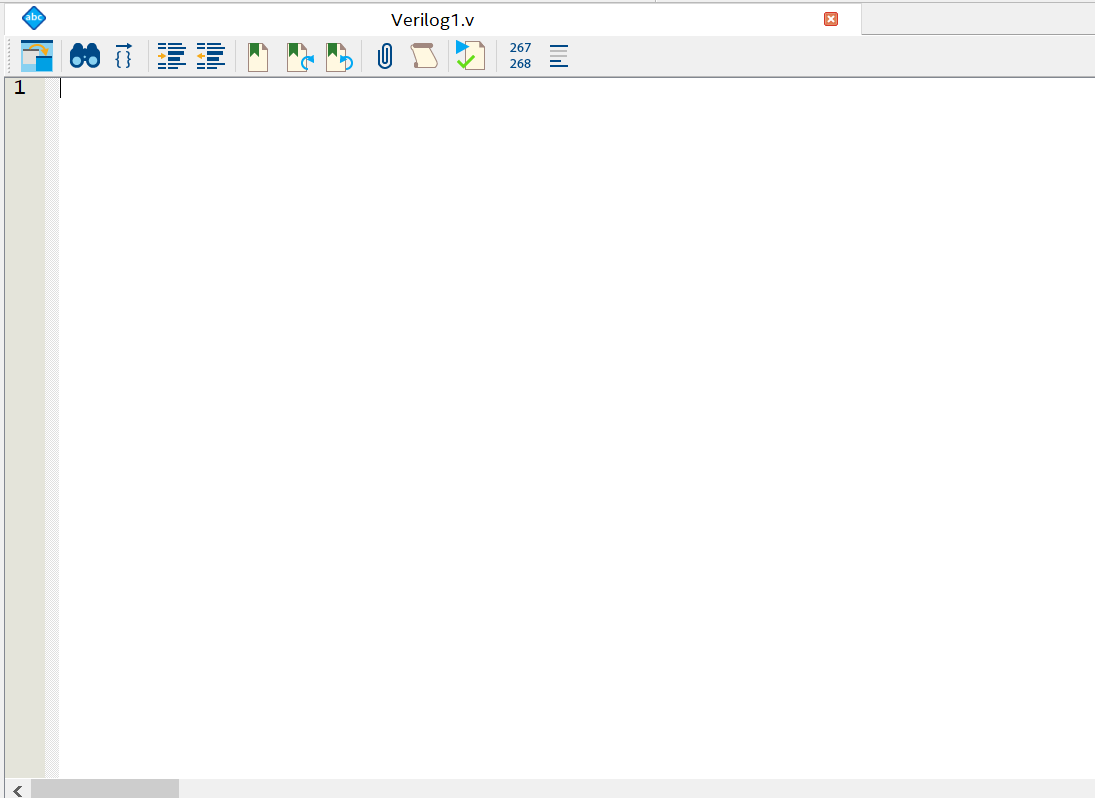

然后会出现一个Verilog1.v文件的设计界面，用于输入Verilog代码

接下来就可以编写代码了。以流水的代码为例如下：

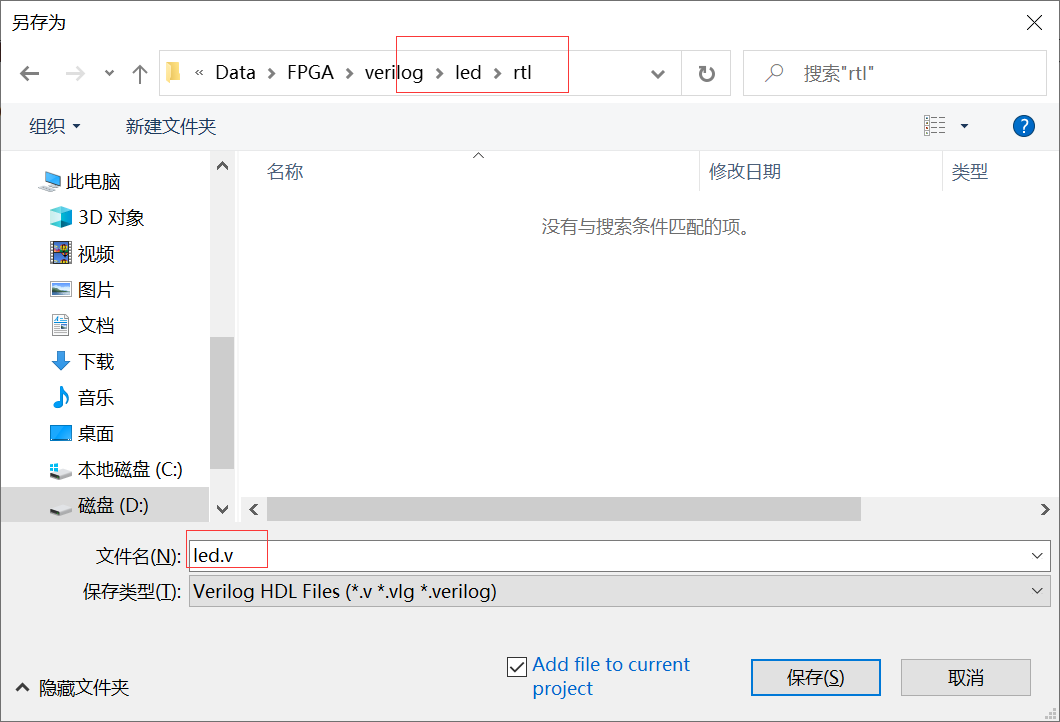

然后保存源文件，将存放的路径修改为rtl文件夹下。

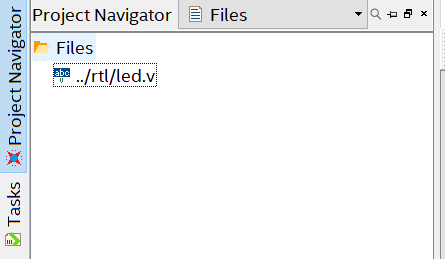

可以在工程文件导航窗口File一栏中找到新建的led.v文件。

3.配置工程

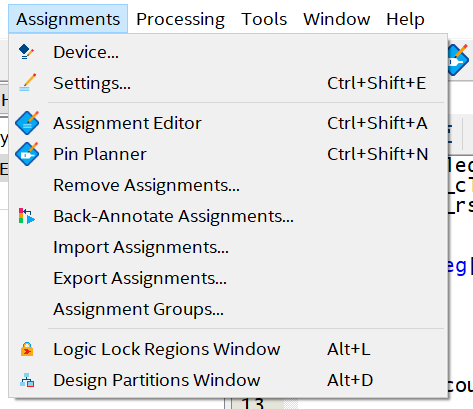

在工程中，需要配置双用的管脚。首先在 Quartus软件的菜单栏中找到【 Assignments】→【 Device...】

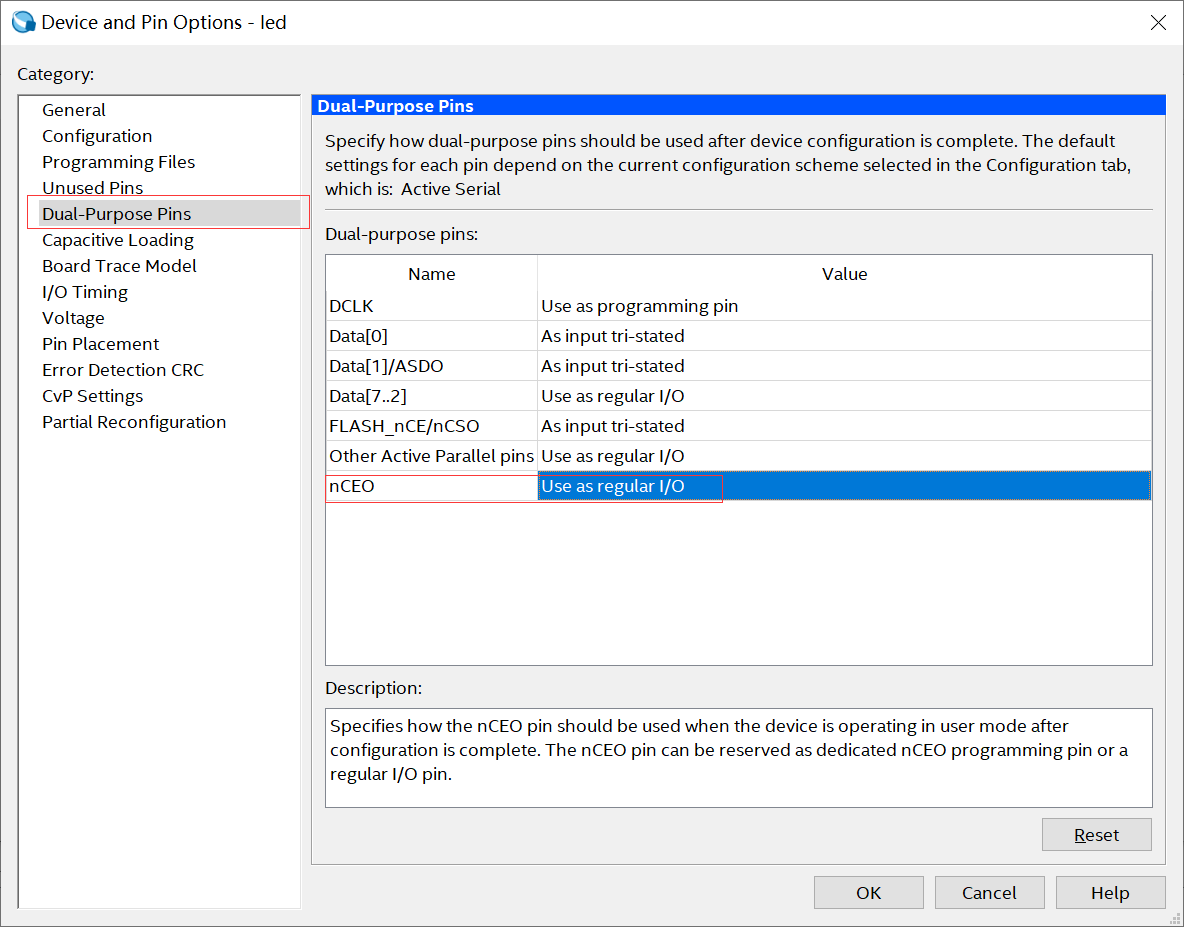

该页面就是可以重新选择器件页面，然后点击【 Device and Pin Options】按钮，会弹出一个设置页面，在左侧Category一栏中选择Dual-Purpose Pin。对于需要使用EPCS器件的引脚时，需要将下图页面中所有的引脚都改成Use as regular IO，如果大家不确定工程中是否用到EPCS器件时，可以全部修改。

3.分析与综合

为了验证代码是否正确，可以在工具栏中选择【 Analysis & Synthesis】图标来验证语法是否正确，也可以对整个工程进行一次全编译，即在工具栏中选择【 Start Compilation】图标，不过全编译的时间耗时会比较长。接下来我们对工程进行语法检查，点击工具栏中的【 Analysis & Synthesis】图标。

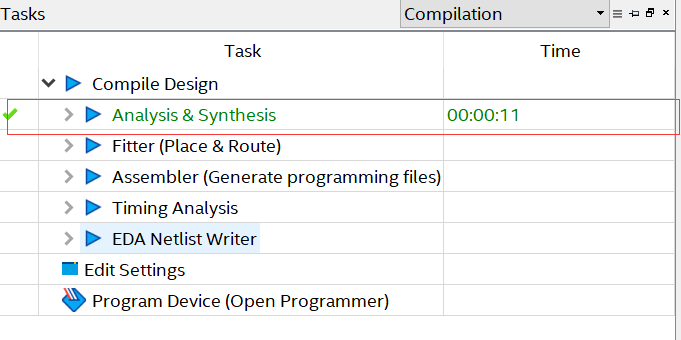

在编译过程中如果没有出现语法错误，编译流程窗口【 Analysis & Synthesis】前面会变成对勾，表示编译通过。

4.分配引脚

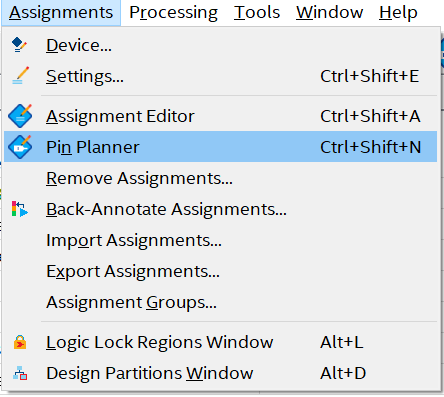

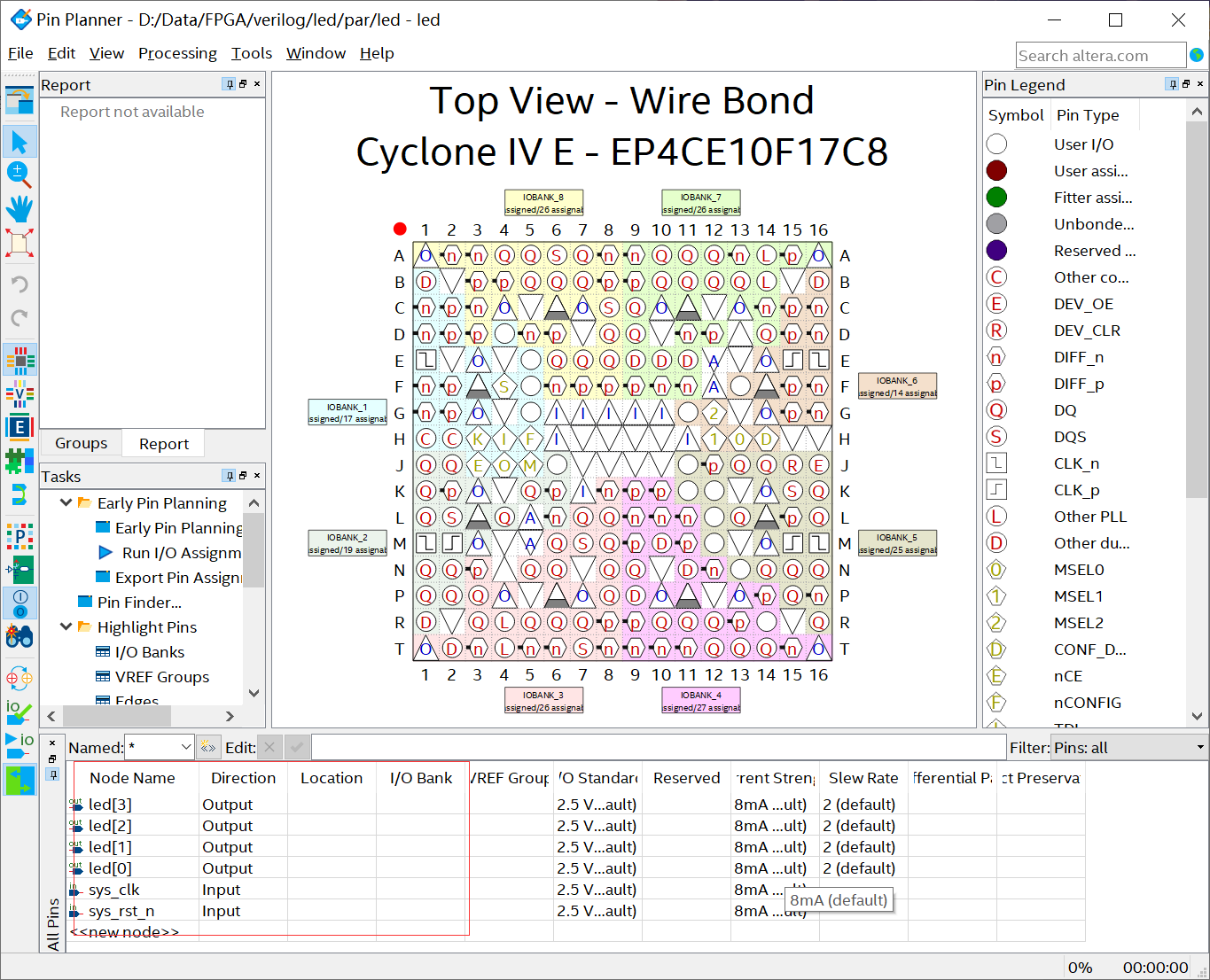

编译通过以后，接下来我们就需要对工程中输入、输出端口进行管脚分配。可以在菜单栏中点击【 Assignments】→【 Pin Planner】或者在工具栏中点击【 Pin Planner】的图标。

如图

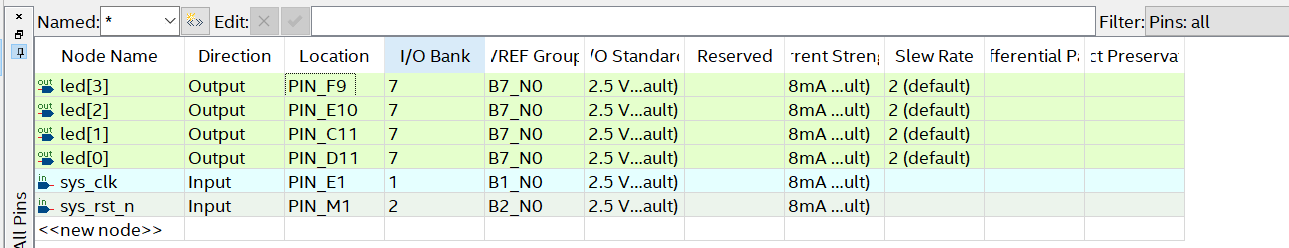

可以看到该界面出现了6个端口分别是4个LED、时钟和复位，可以参考原理图来对引脚进行分配

FPGA_CLK连接FPGA的引脚E1和晶振， RESET连接FPGA的引脚M1和复位按键，所以在
对引脚进行分配时，输入的时钟sys_clk引脚分配到E1， sys_rst_n引脚分配到M1， LED的引脚
查看方法同理,如图

引脚分配完成后，直接关闭引脚分配窗口，软件会在工程所在位置生成一个.qsf文件用来存放引脚信息。

5.编译工程

分配完引脚之后，需要对整个工程进行一次全编译，我们在工具栏中选择【 Start Compilation】图标。

编译完成后如下

左侧编译流程窗口全部显示打钩，说明工程编译通过，右侧FlowSummary观察FPGA资源使用的情况。

6.程序的下载与固化

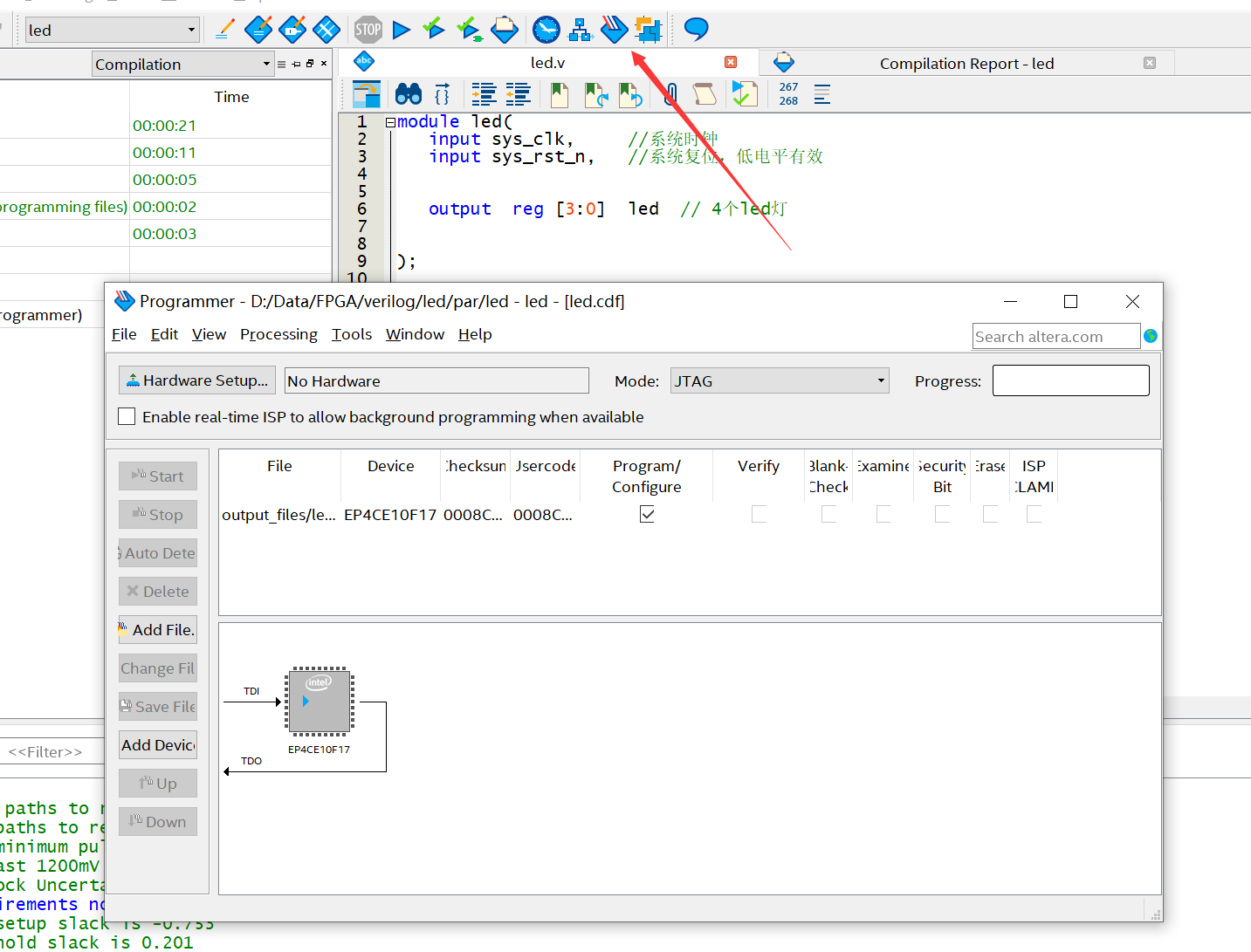

在工具栏上找到【 Programmer】按钮或者选择菜单栏【 Tools】→【 Programmer】，

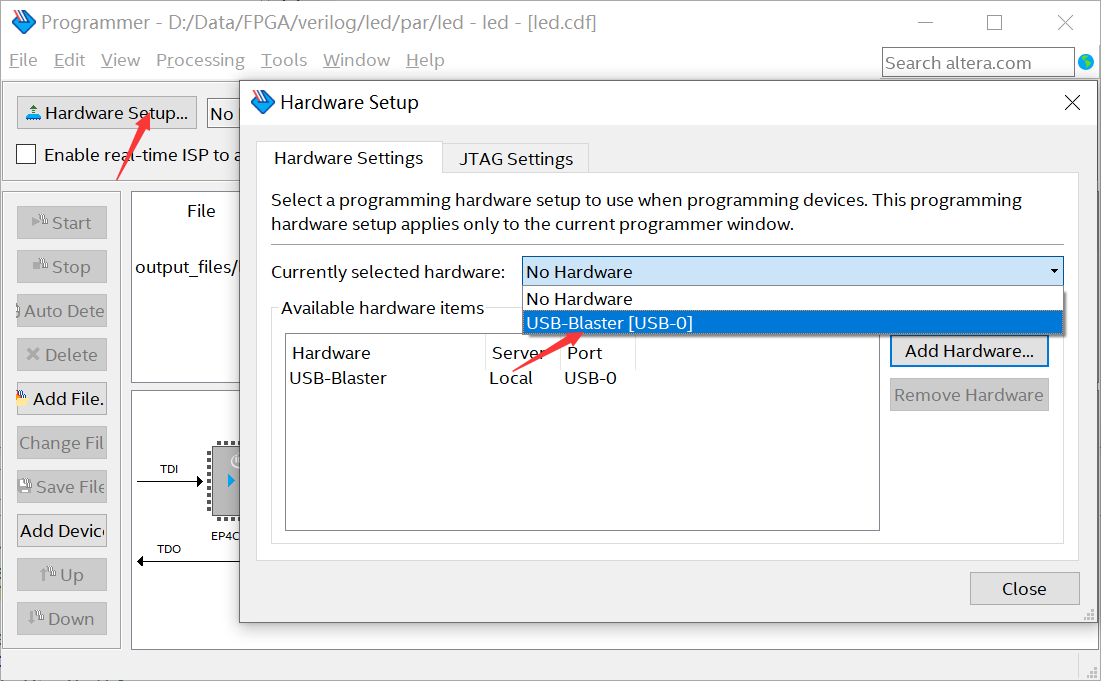

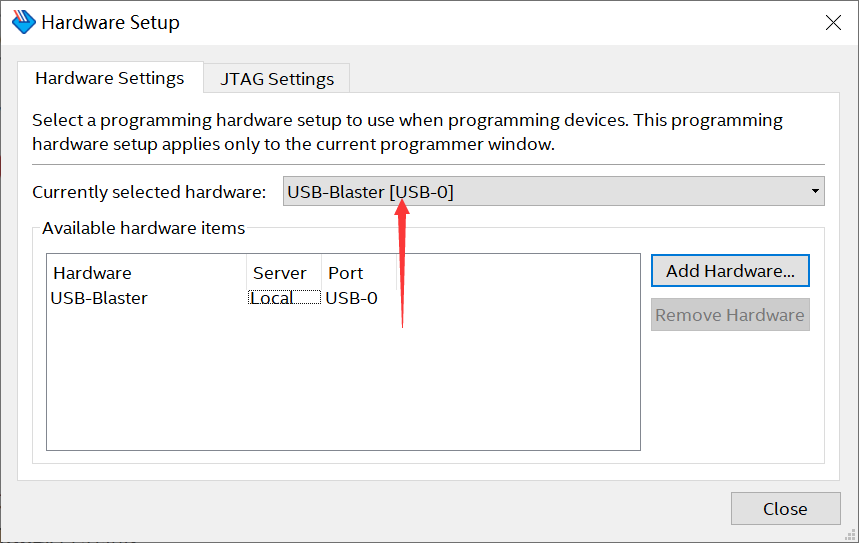

点击上图页面中的【 Hardware Setup...】按钮，选择“ USB-Blaster”

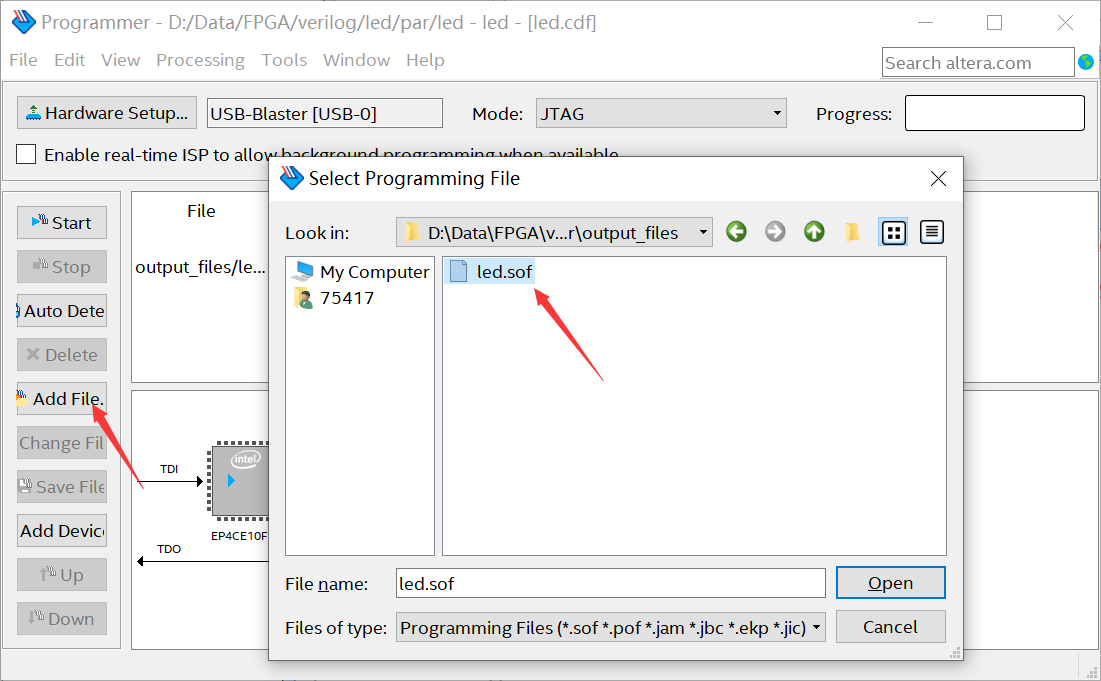

然后点击Close按钮完成设置，接下来回到下载界面，点击【 ADD File...】按钮，添加用于下载程序的sof文件

找到“ output_files”下面的“ flow_led.sof”文件点击【 Open】即可。

下载成功后如图所示。

下载.sof文件格式，开发板断电后程序将会丢失。如果想要程序断电不丢失的话，就必须将程序保存在开发板的片外Flash中， Flash的引脚是和FPGA固定的引脚相连接， FPGA会在上电后自动读取Flash中存储的程序，只需要通过JTAG下载jic文件即可。 jic文件不是软件自动生成的，而是
需要手动的将sof文件转换成jic文件。在菜单栏【 File】→【 Convert Programming Files…】

首先修改“ programming file type”为【 JTAG Indirect ConfigurationFile (.jic)】；然后修改“ Configuration device”为【 EPCS16】 (开拓者开发板Flash型号为M25P16，完全兼容EPCS16)；

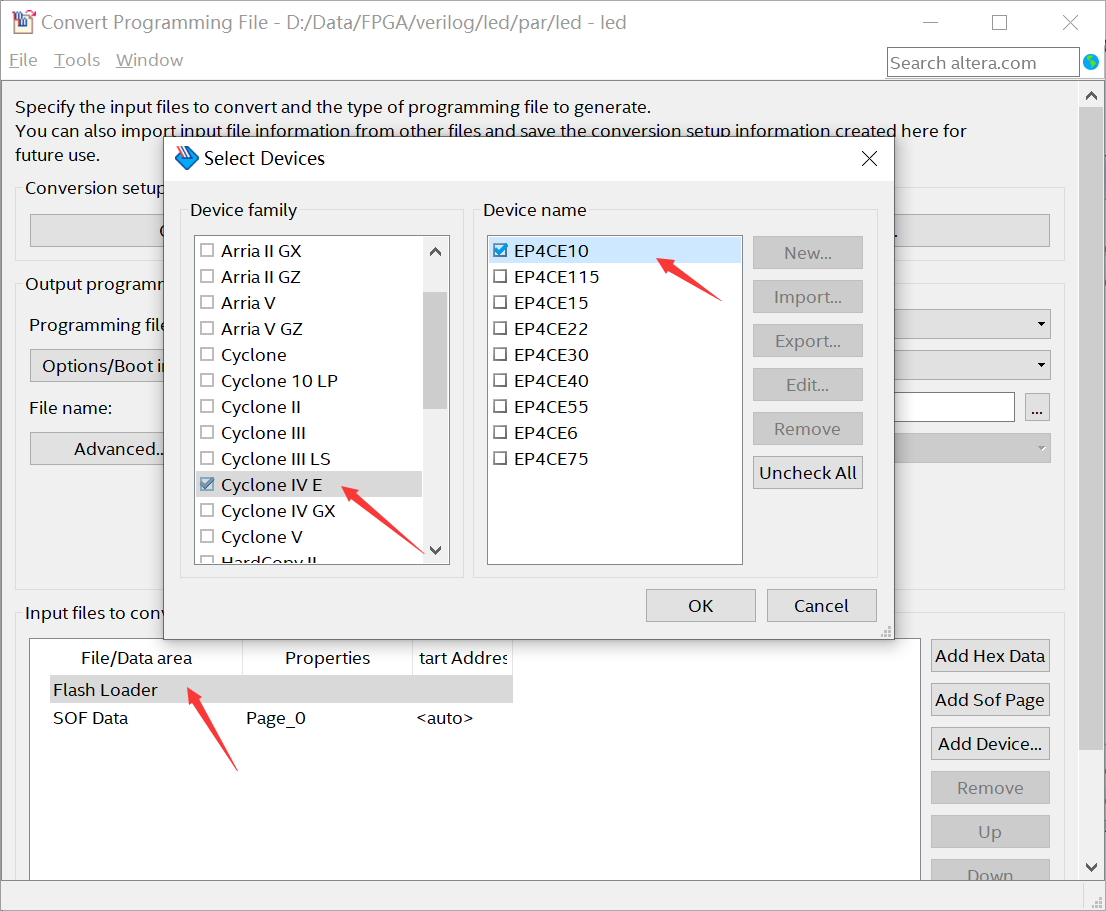

然后选中窗口中的“ Flash Loader”点击右边的【 Add Device..】按钮出现如图

选择开发板器件（这里我们开拓者开发板为Cyclone IV E EP4CE10）点击【 OK】按钮

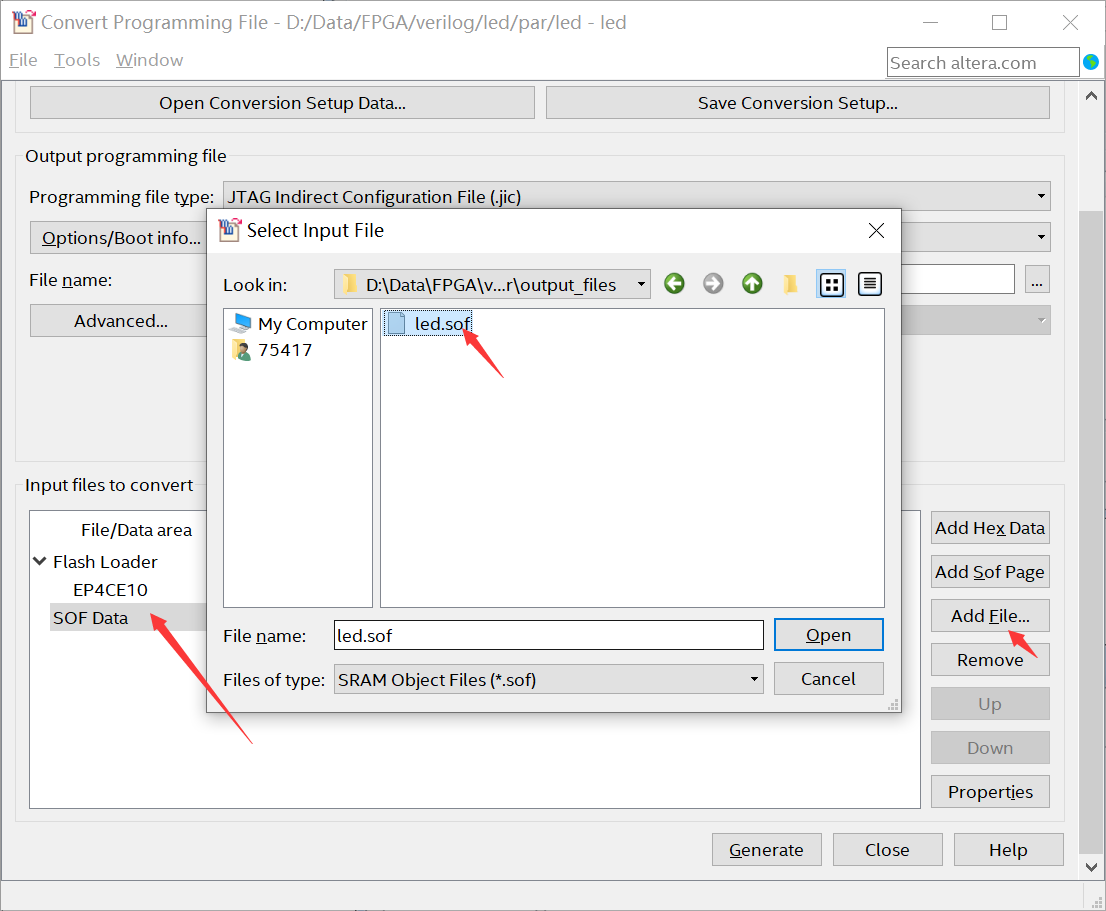

然后选中“ SOF Data”，点击右边的按钮【 Add file….】，找到“ output_files”下面的“ flow_led.sof”文件点击【 Open】即可。

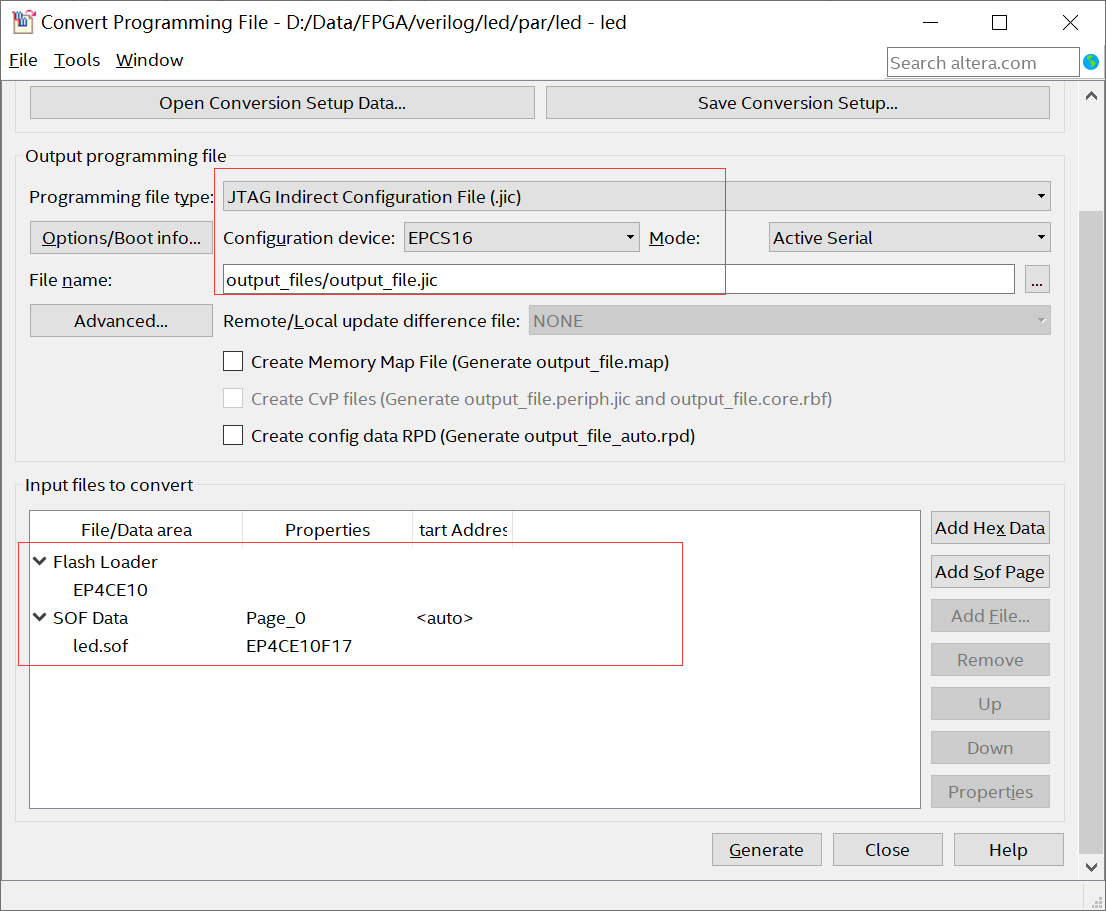

最后配置如图：

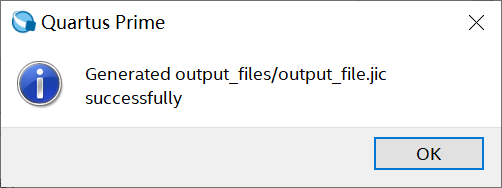

点击【 Generate】按钮，如图

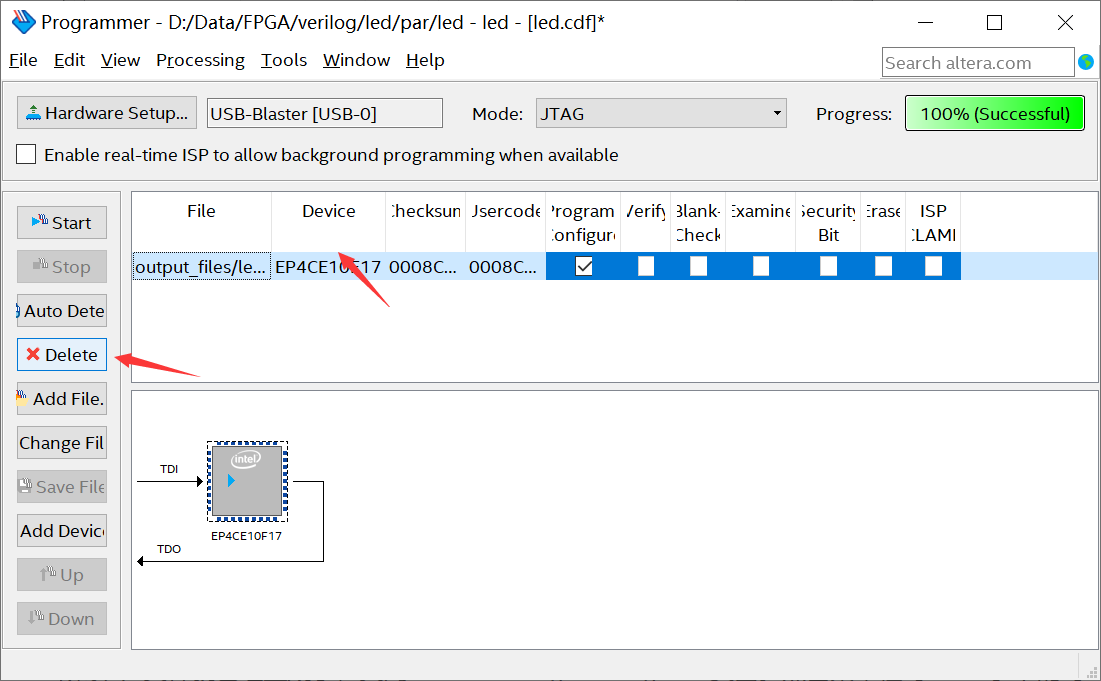

所以 .jic文件就已经生成了，关闭“ Convert Programming File”页面。点击菜单栏【 Tools】下的【 Programmer】（如果下载界面关闭了的话），选中.sof文件，点击左侧按钮【 Delete】删去之前添加的sof文件。

添加下载.jic文件，需要在【 Program/Configure】方框下面点击打勾

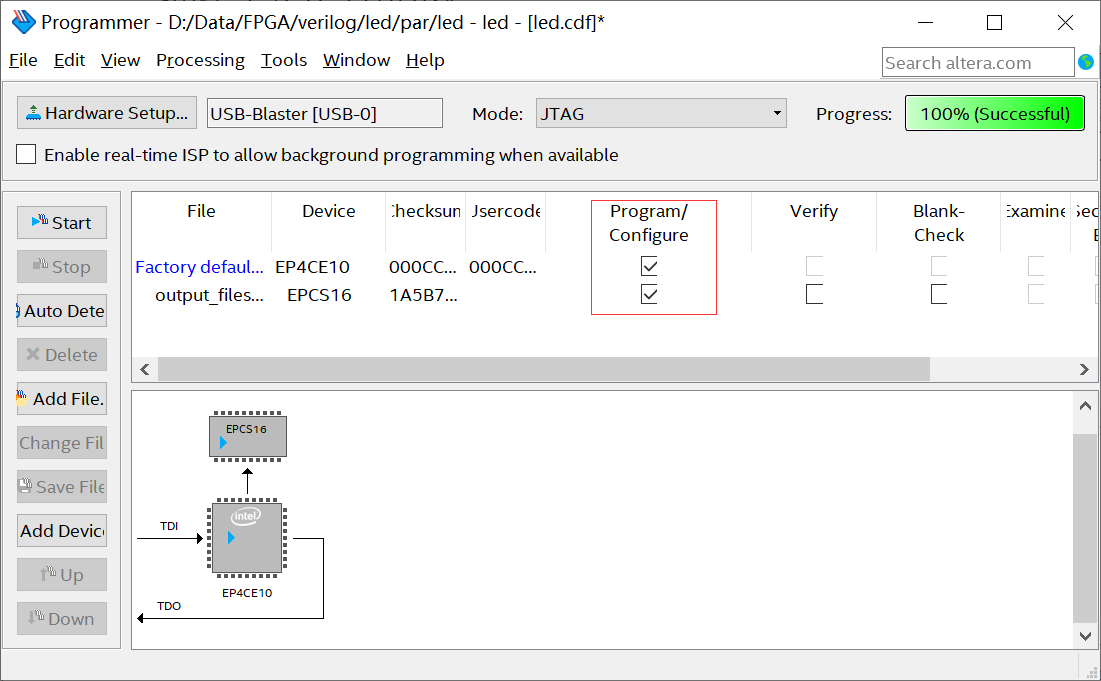

点击【 Start】，开始固化程序，当下载进度显示100%之后，即可固化成功。

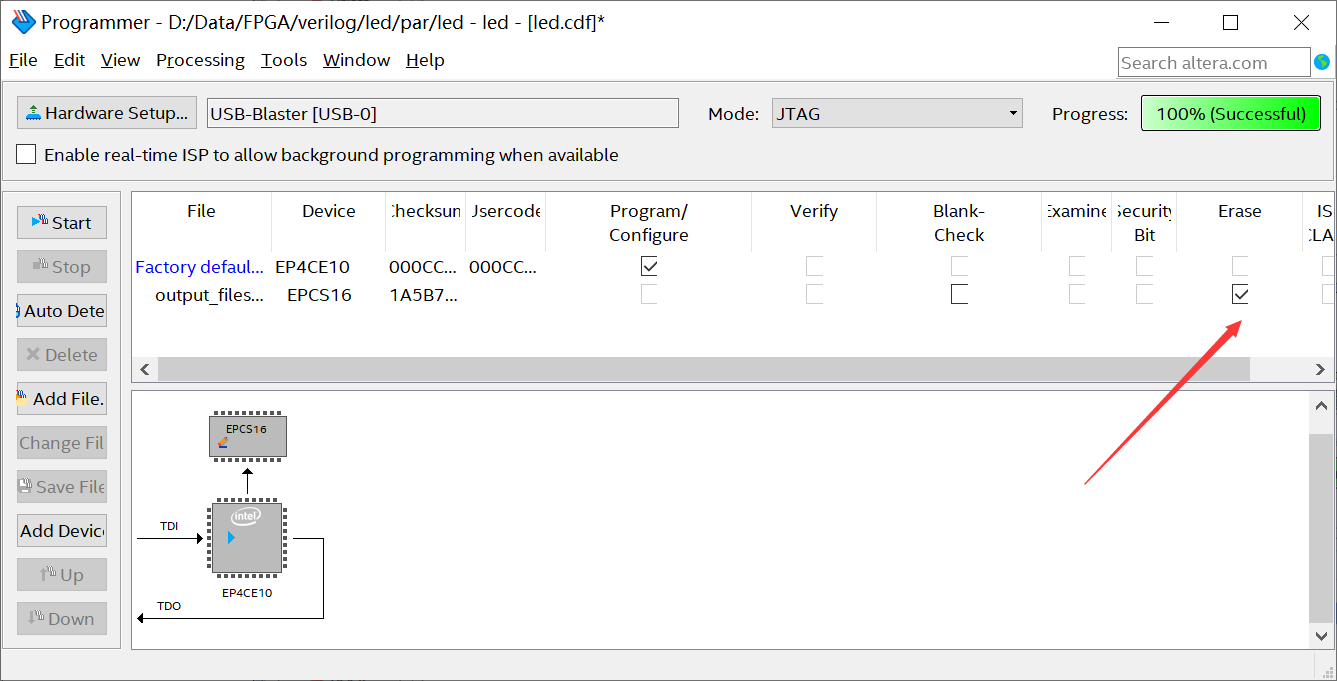

如果需要擦除Flash中的程序的话，可以通过勾选【 Erase】下面的方框来擦除程序。需要注意的是，如果已经勾选了【 Program/Configure】方框，是无法勾选【 Erase】方框的，所以先取消勾选【 Program/Configure】，然后再勾选【 Erase】。

当点击勾选【 Erase】方框后，【Program/Configure】下面第一个方框也会自动勾选，这个时候点击【 Start】即可开始擦除程序。

二、SignalTap的使用

SignalTap II全称SignalTap II Logic Analyzer，是第二代系统级调试工具，可以捕获和显示实时信号，是一款功能强大且极具实用性的FPGA片上调试工具软件。SignalTap II可以选择要捕获的信号、捕获的触发方式以及捕获的数据样本深度，实时数据提供给工程师帮助debug。

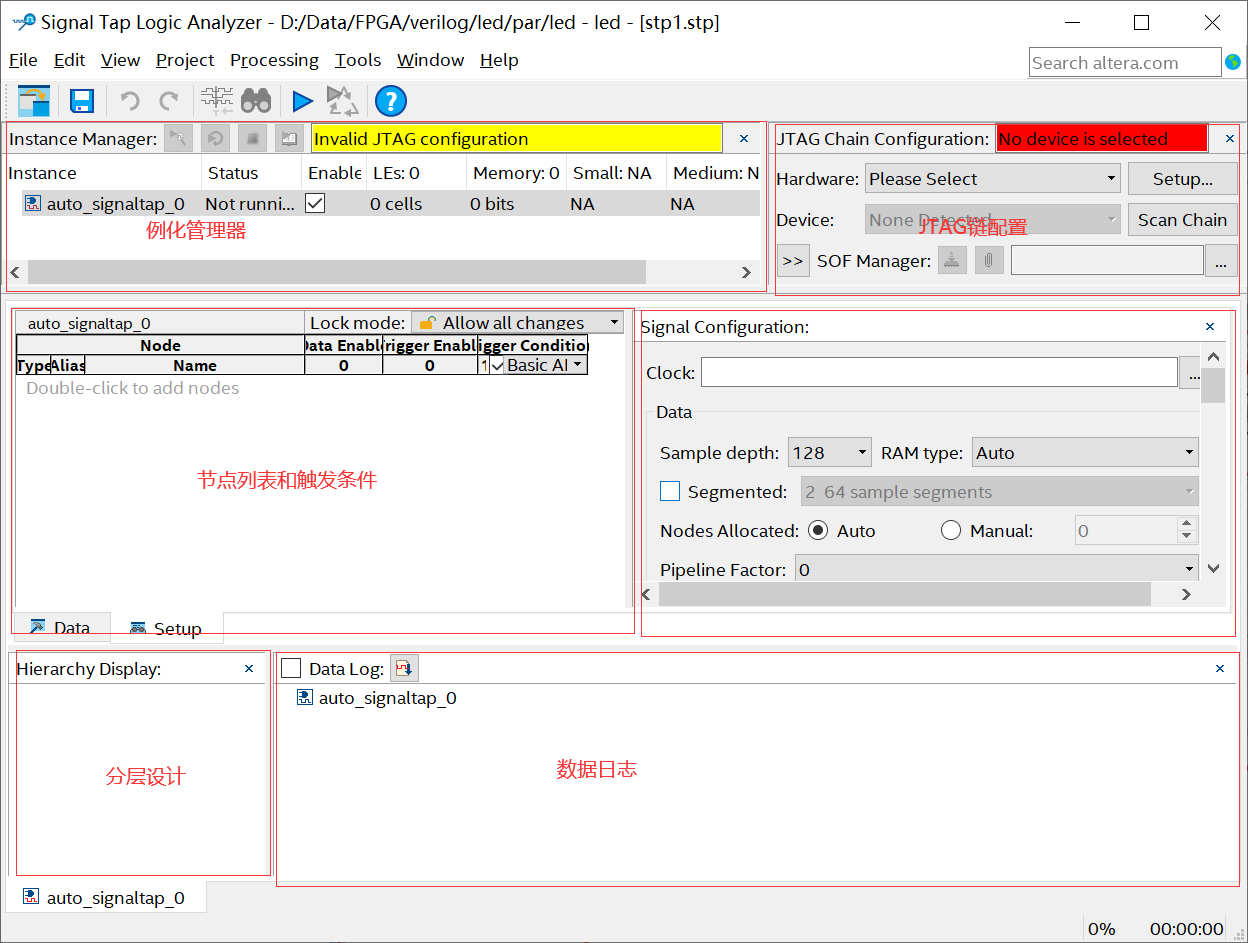

在菜单栏中，点击【 Tool】→【 SignalTap II Logic Analyzer】，ru如图

从SignaTap II软件界面中我们可以看出，它主要有例化管理器、 JTAG链配置、信号配置、数据日志、分层显示、节点列表和触发条件组成。

添加需要观察的信号，双击节点列表和触发条件的空白区域。

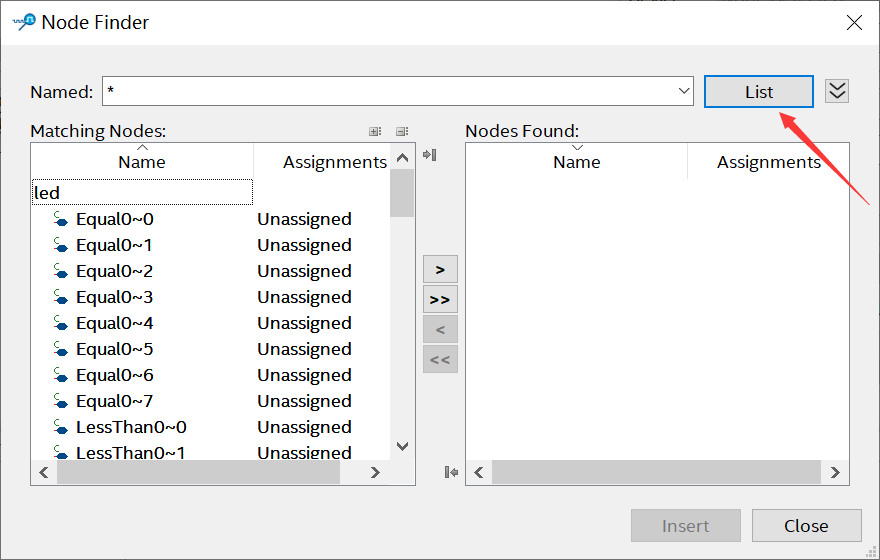

点击【 List】按钮，此时Nodes Found一栏就会出现工程代码中的信号，然后将counter、sys_rst_n和led添加至右侧一栏中，添加方法是直接双击左侧一栏的信号名，如果需要删除的话，可以直接双击右侧一栏的信号名，接下来我们点击【 insert】按钮。

如果发现添加的信号变成了红色，或者有些reg与wire定义的信号可以观察，有些不可以，这是因为reg与wire被Quartus软件优化掉了，导致无法使用SignalTap观察。

方法1：将reg与wire信号改成输出端口信号，但这种方式较为繁琐

方法2：在待观察的wire信号旁边加上/*synthesis keep*/；对于reg信号则加/*synthesis noprune*/

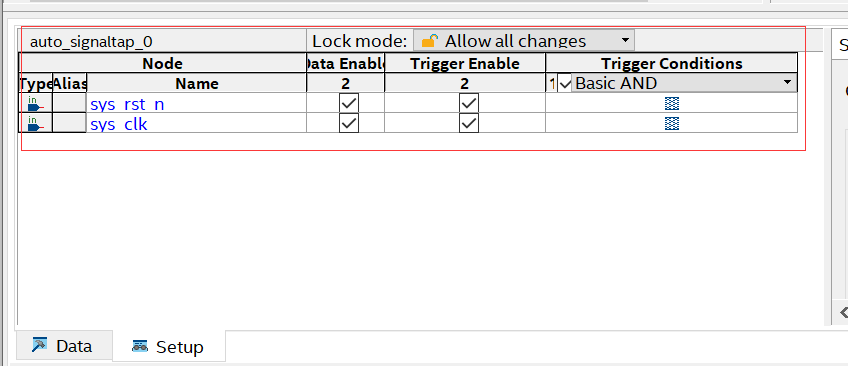

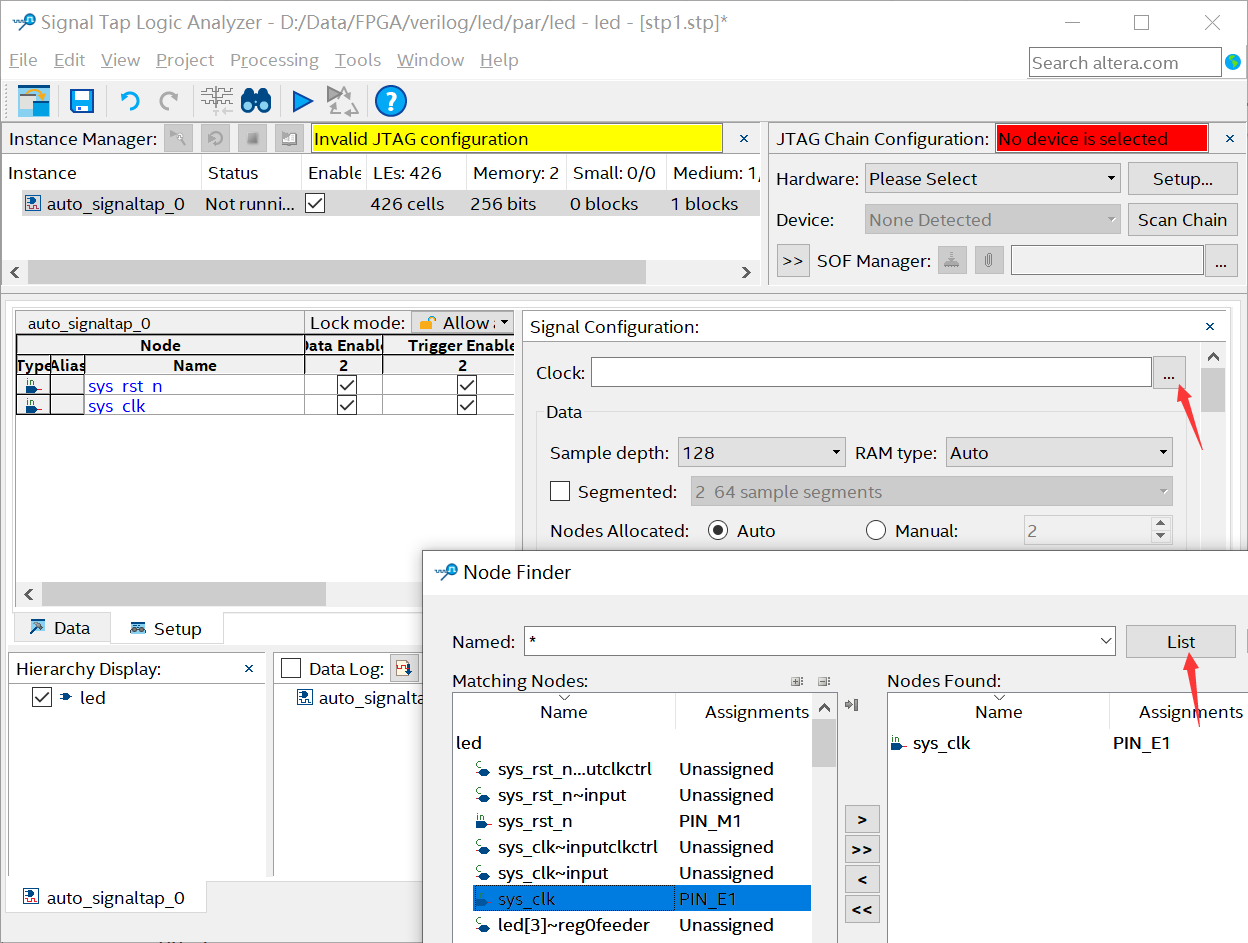

在信号配置页面中，添加采样时钟

这个页面和添加待观察信号的页面一样，将系统时钟（ sys_clk）作为采样数据的时钟添加至Selected Nodes一栏中，然后点击【 OK】按钮。

接下来需要设置采样的深度，信号配置页面Sample depth一栏中将采样深度设置为2K，这里采样深度的值越大，所能观察信号的时间范围也就越长，但同时所消耗的FPGA RAM资源也就越大。

保存分析文件，点击SignalTap软件菜单栏的【 File】→【 Save】。将分析文件保存在工程所在路径par文件夹下，然后点击【保存】按钮。接下来会弹出是否将分析文件添加至工程的页面，直接点击【 YES】。

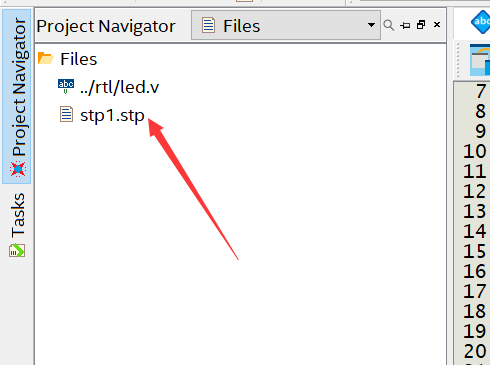

返回到Quartus软件界面，在工程文件导航窗口可以看到File一栏多了一个stp1.stp文件，这个文件就是刚才添加至工程中的分析文件。

接下来需要对工程进行全编译，全编译的工具栏图标，开始编译工程。工程编译完成后，连接开发板，回到SignalTap软件界面。

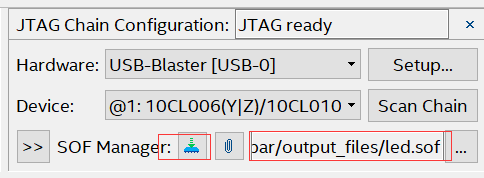

在JTAG链配置窗口中点击【 Setup】找到USB-Blaster[USB-0]。

SignalTap软件也是可以给开发板下载程序的，同样也是在JTAG链配置页面的SOF Manager一栏中，点击【 ...】按钮，选择工程所在路径output_files文件夹下的led.sof，选中后点击Open按钮。

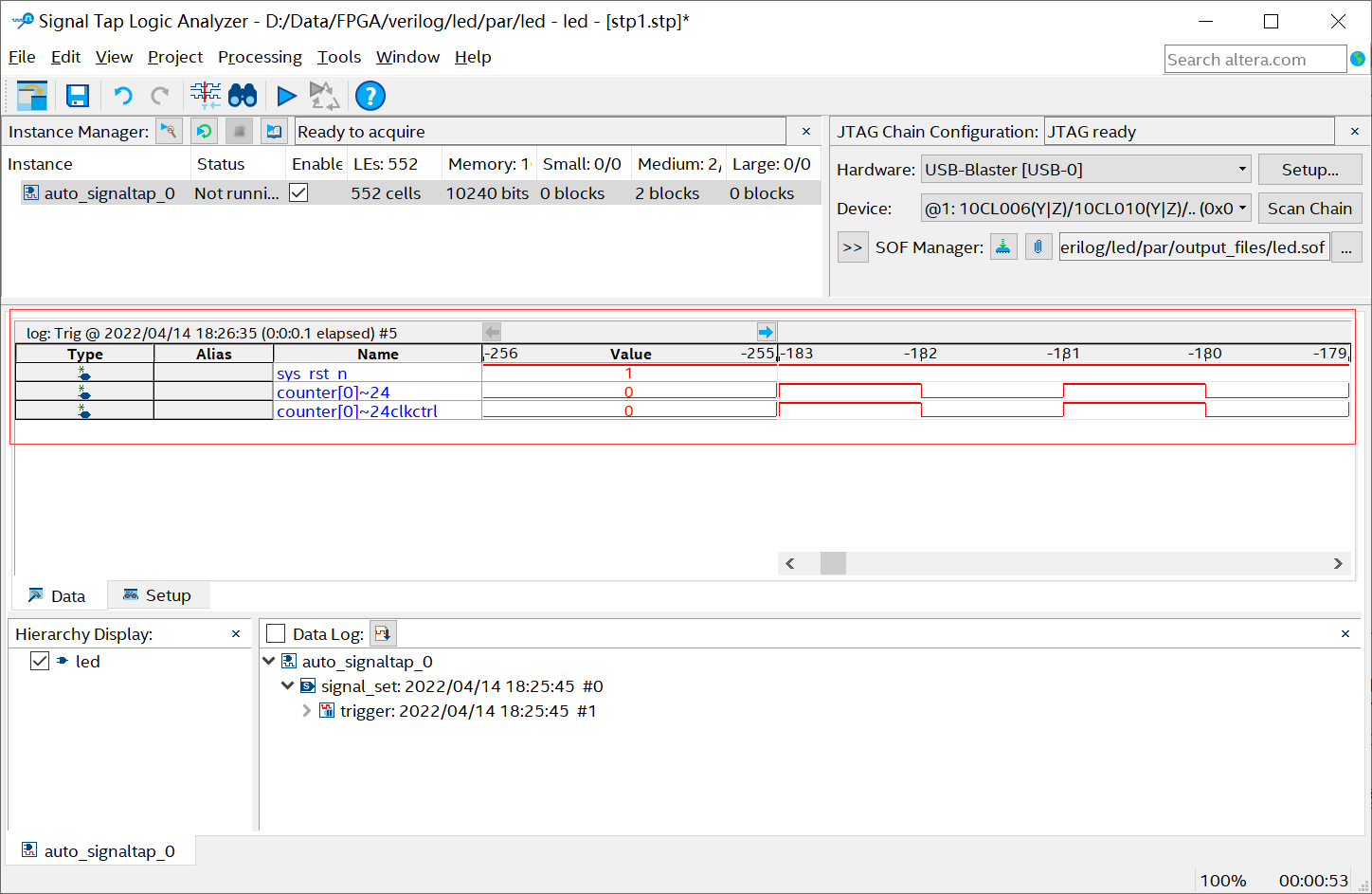

下载程序按钮下载程序，程序下载完后，点击SignalTap软件工具栏中的开始分析图标。

第一个图标表示只运行一次；第二个图标表示自动运行，会一直刷新采样的波形；第三个图标表示停止运行。点击第一个开始运行图标即可采集到数据。

可以通过点击和右击波形图的方式进行放大和缩小，数据默认是以16进制显示的，为了方便观察数据，我们将格式改成无符号的十进制。操作方式是选中counter信号名，右击选择【 Bus Display Format】 →【 Unsigned Decimal】

SignalTap软件支持通过设置触发方式来采集波形，在SignalTap信号列表Setup一栏中，

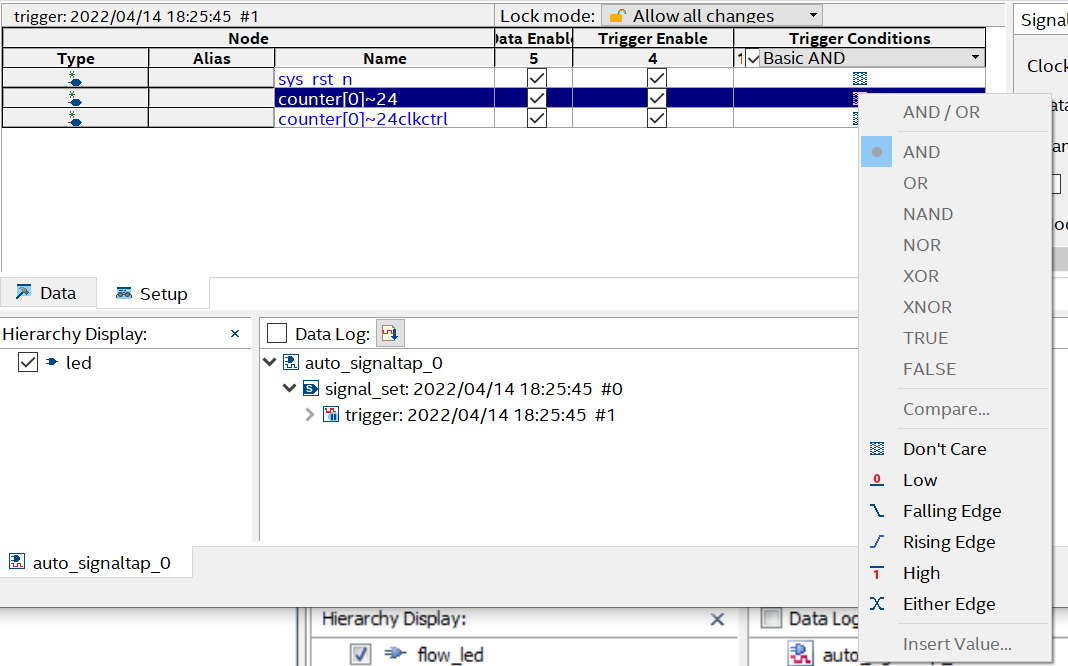

右击sys_rst_n信号的Trigger Conditions方框内的图标

Don’t Care表示不关心，即不设置触发方式； Low表示低电平触发； Falling Edge表示下降沿触发； Rising Edge表示上升沿触发； High表示高电平触发； Either Edge表示双沿触发。

小结

Quartus软件的使用流程：

首先打开Quartus软件，然后新建一个工程，在新建工程的时候，可以通过创建工程向导的方式来创建工程；工程建立完成后，需要新建一个Verilog顶层文件，然后将设计的代码输入到新建的Verilog顶层文件中，并对工程进行配置；接下来就可以对设计文件进行分析与综合了，此时Quartus软件会检查代码，如果代码出现语法错误，那么 Quartus软件将会给出相关错误提示，如果代码语法正确， Quartus软件将会显示编译完成；工程编译完成后，还需要给工程分配引脚，引脚分配完成后，接下来就开始编译整个工程了；在编译过程中， Quartus软件会重新检查代码，如果代码及其它配置都正确后，Quartus软件会生成一个用于下载至FPGA芯片的.sof文件。最后，通过下载工具将编译生成的.sof文件下载至开发板，完成整个开发流程。
