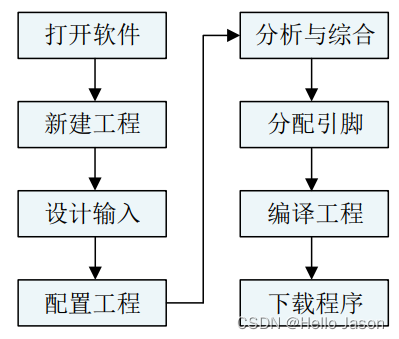

使用流程图总结图：

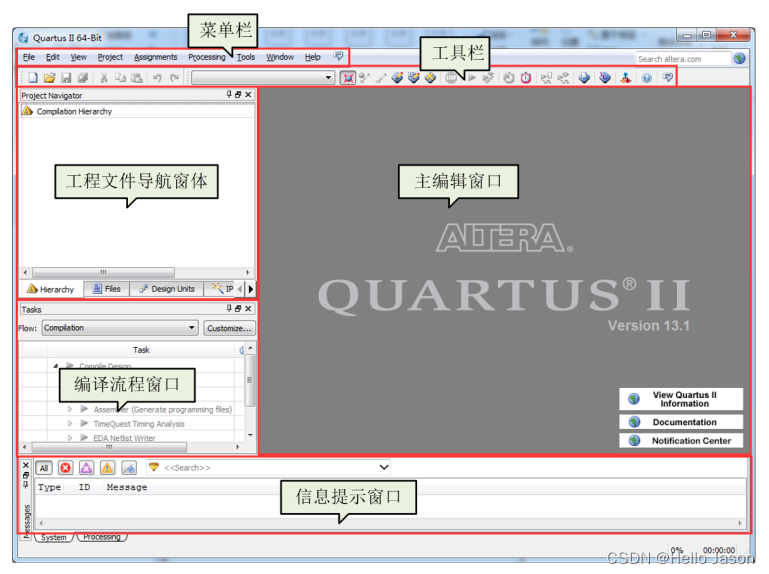

 一、打开软件

二、新建工程

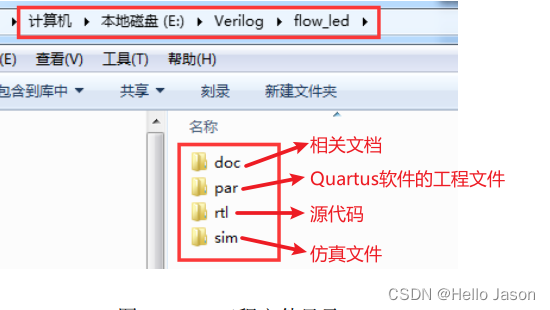

1、创建目录

 2、创建工程

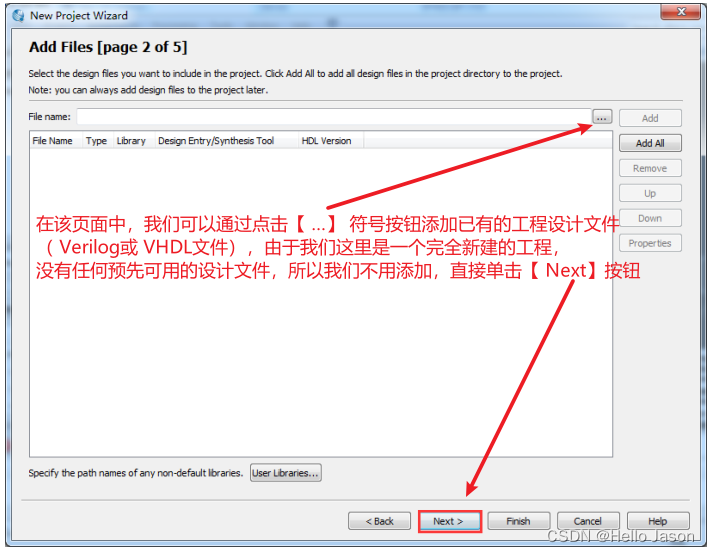

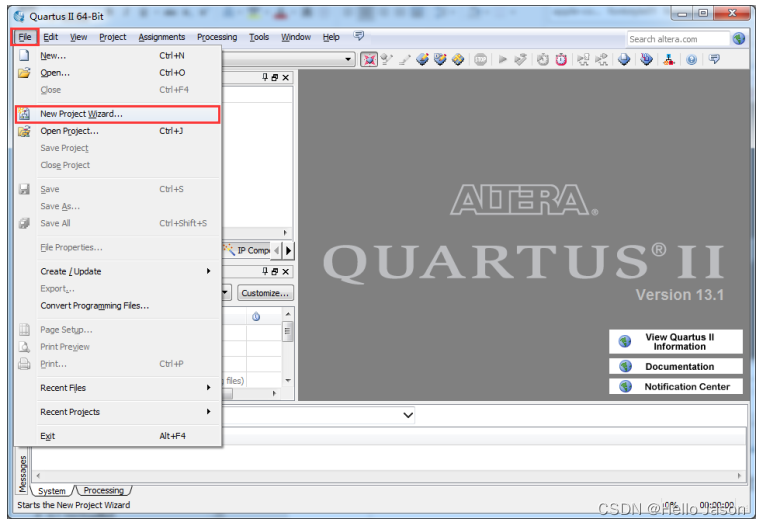

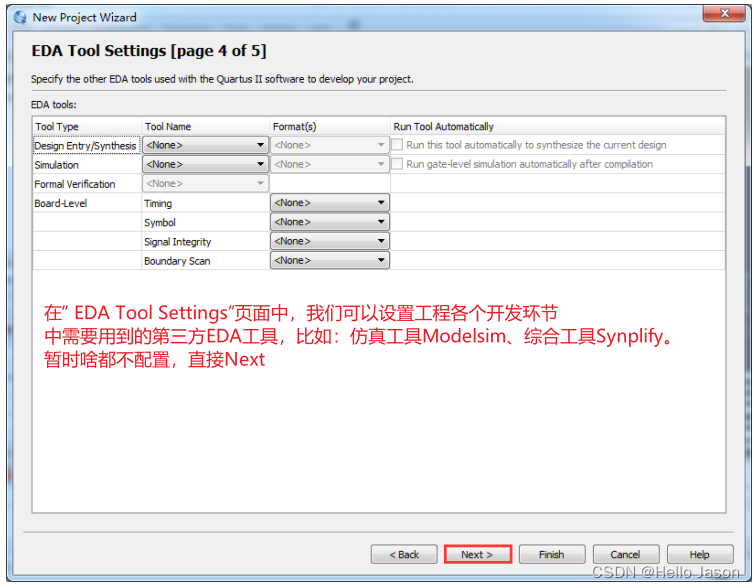

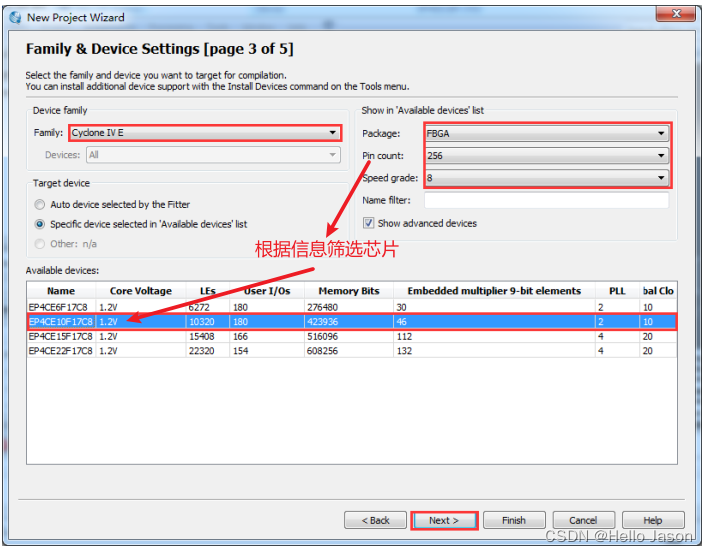

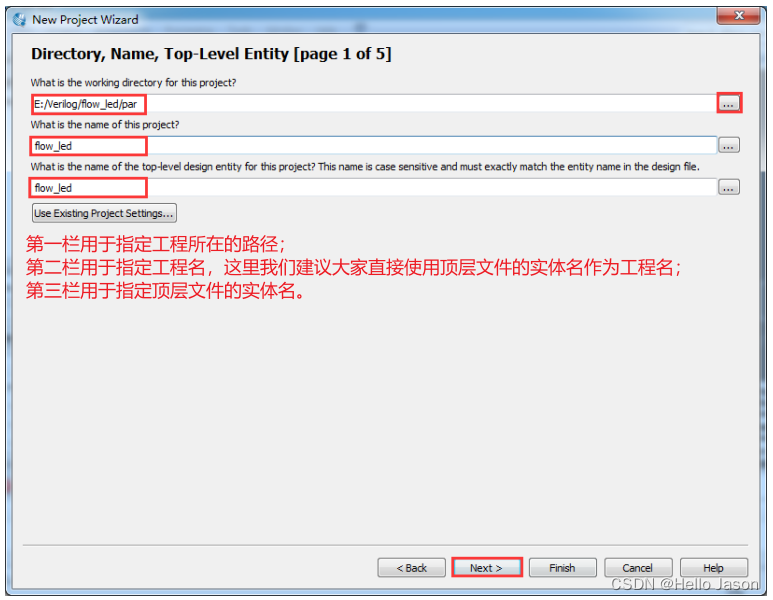

选择【 File】→【 New Project Wizard…】来新建一个工程

 三、设计输入

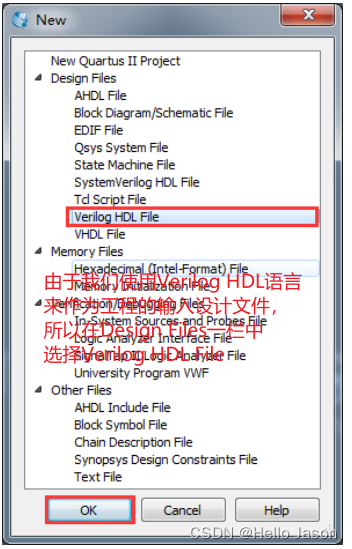

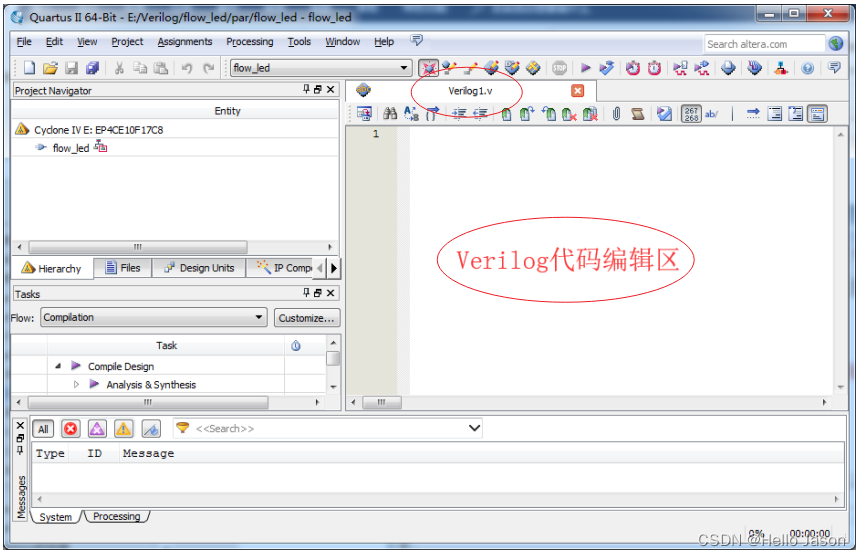

 【 File】→【 New】

 输入代码：

module flow_led(
    input 				sys_clk ,		// 系统时钟
    input 				sys_rst_n,		// 系统复位，低电平有效
    output reg [3:0] 	led			    // 4位LED灯
);

reg [23:0] counter;

always @(posedge sys_clk or negedge sys_rst_n) begin
	if (!sys_rst_n)
		counter <= 24'd0;
	else if (counter < 24'd1000_0000 - 1'b1)
	//else if (counter < 24'd10 - 1'b1) // 仅用于仿真
		counter <= counter + 1'b1;
	else
		counter <= 24'd0;
end

//通过移位寄存器控制IO口的高低电平，从而改变LED的显示状态
always @(posedge sys_clk or negedge sys_rst_n) begin
	if (!sys_rst_n)
		led <= 4'b0001;
	else if(counter == 24'd1000_0000 - 1'b1)
	//else if(counter == 24'd10 - 1'b1) // 仅用于仿真
		led[3:0] <= {led[2:0],led[3]};
	else
		led <= led;
end

endmodule

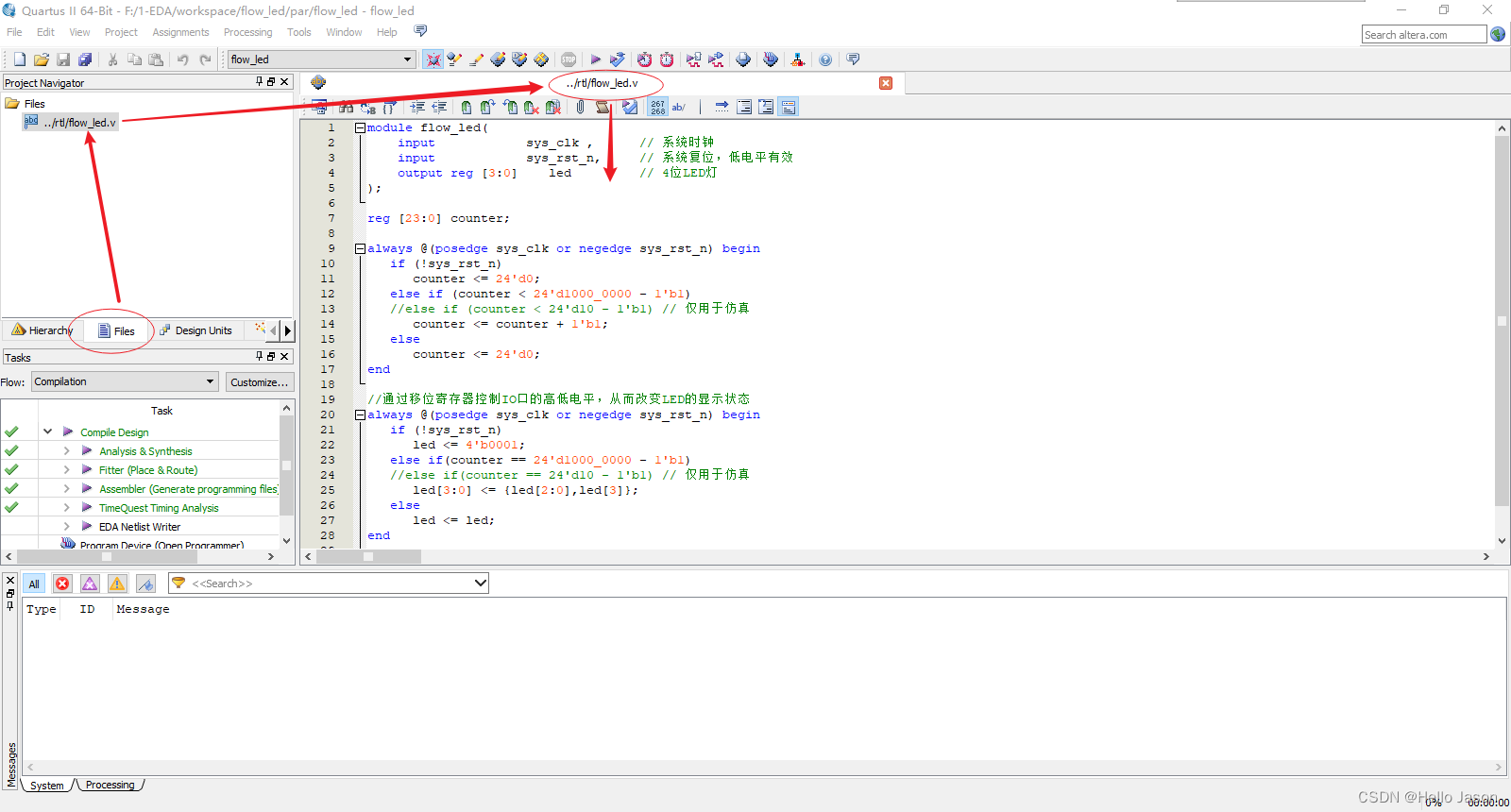

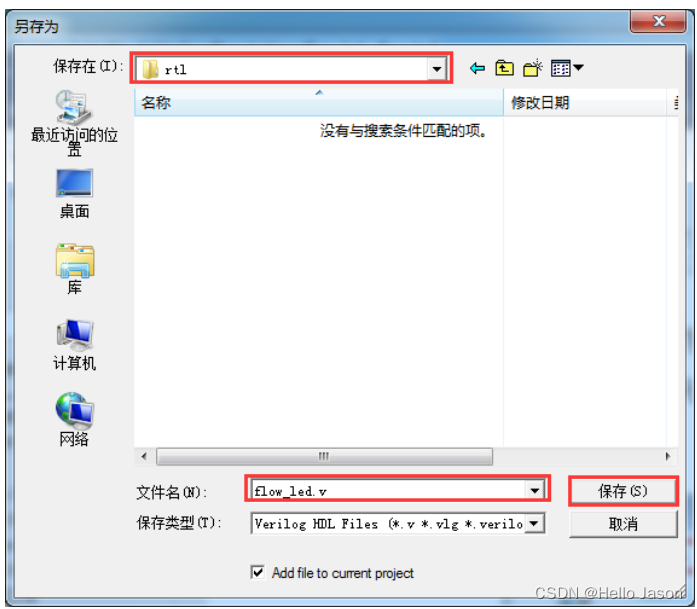

 代码保存到rtl目录

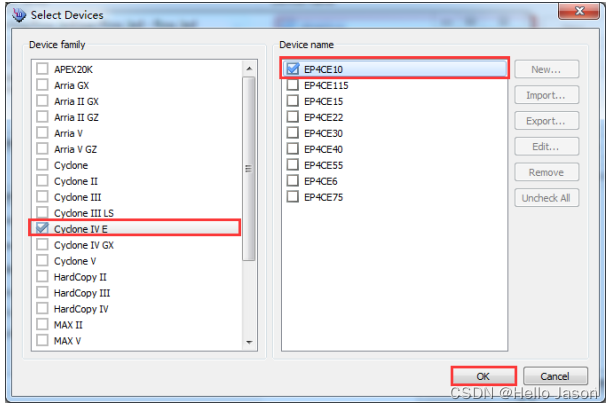

四、配置工程

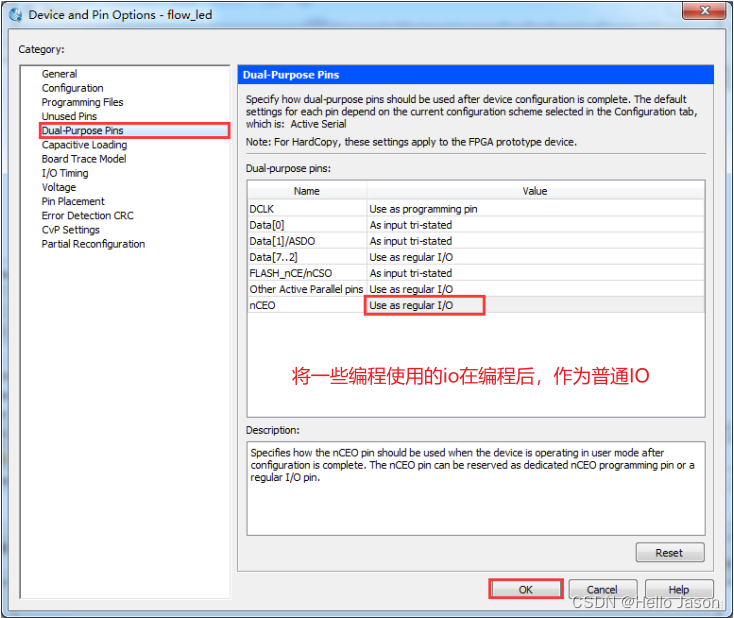

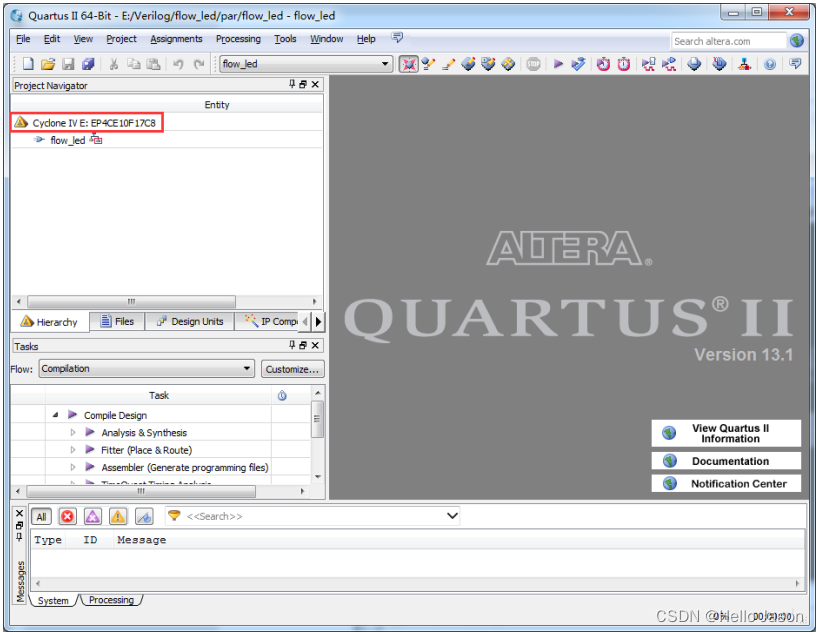

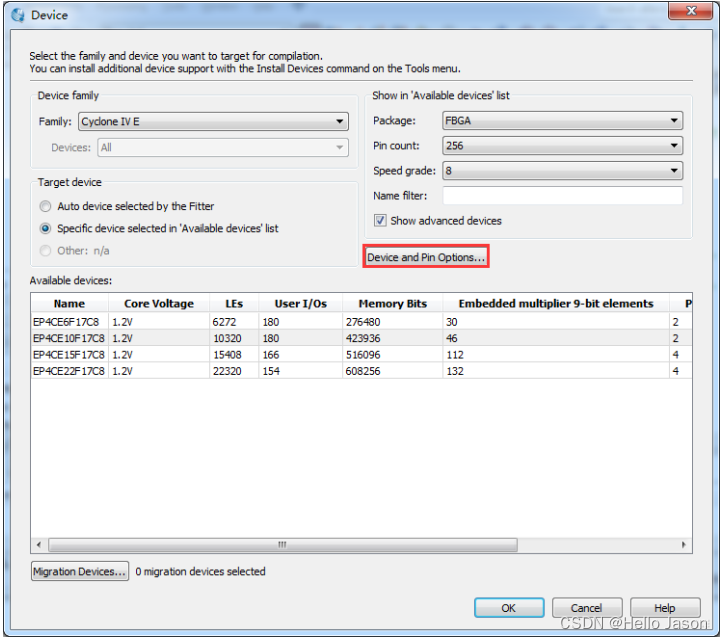

【 Assignments】→【 Device...】

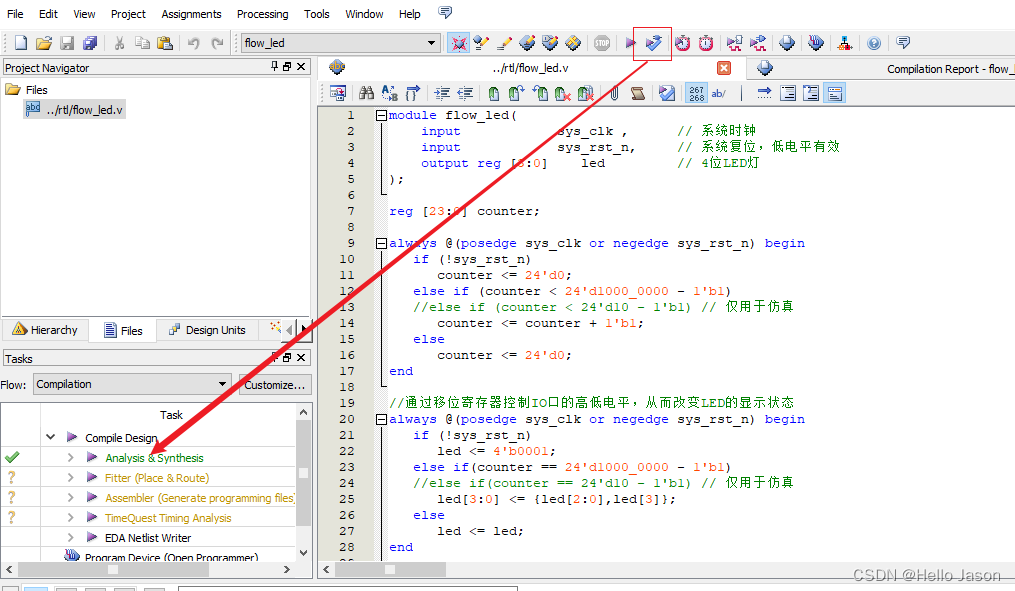

 五、分析与综合（ 编译）

【 Analysis & Synthesis】进行语法检查编译

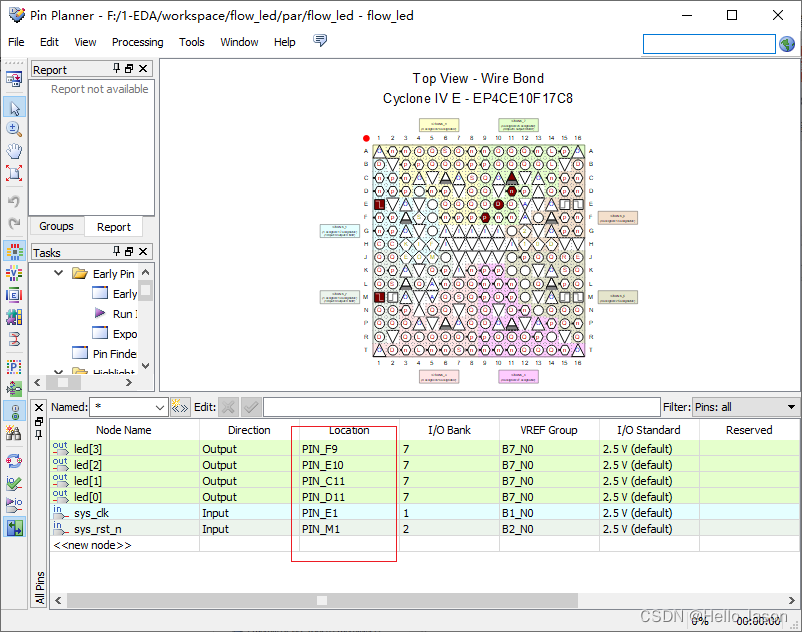

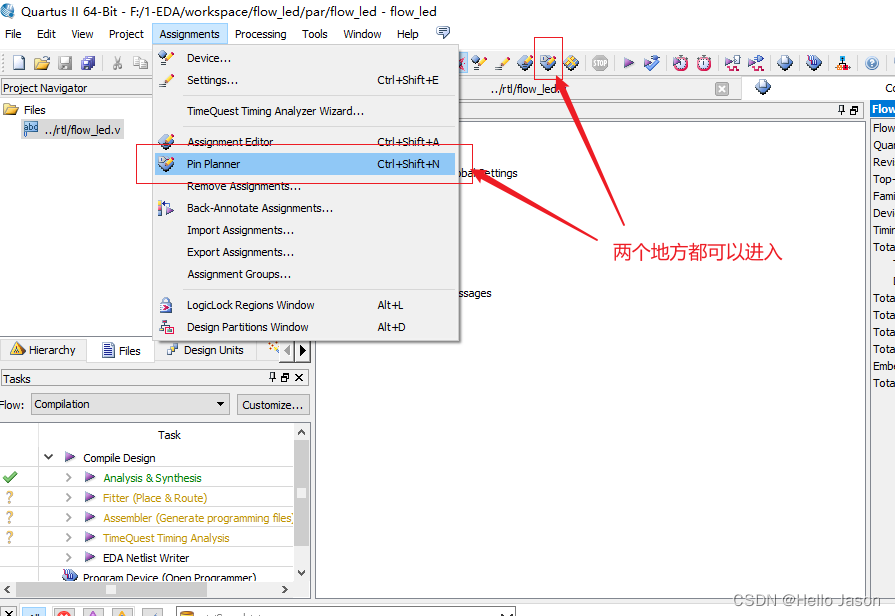

 6、分配引脚

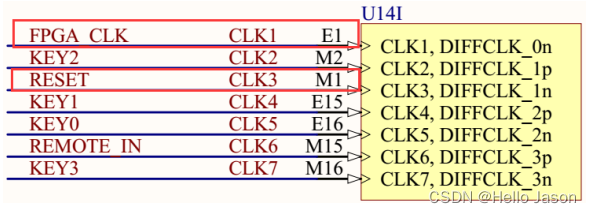

 根据原理图配好下面管脚

七、 编译工程

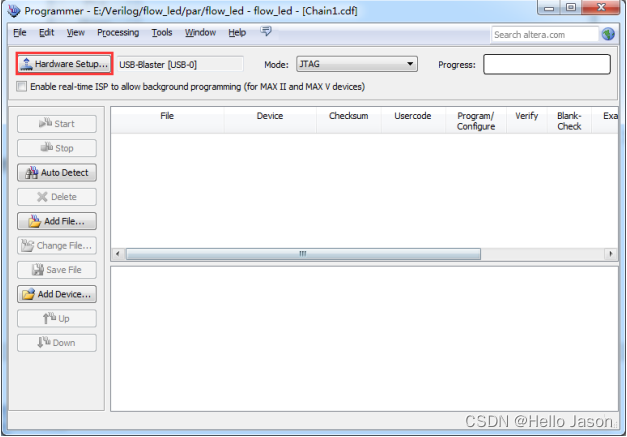

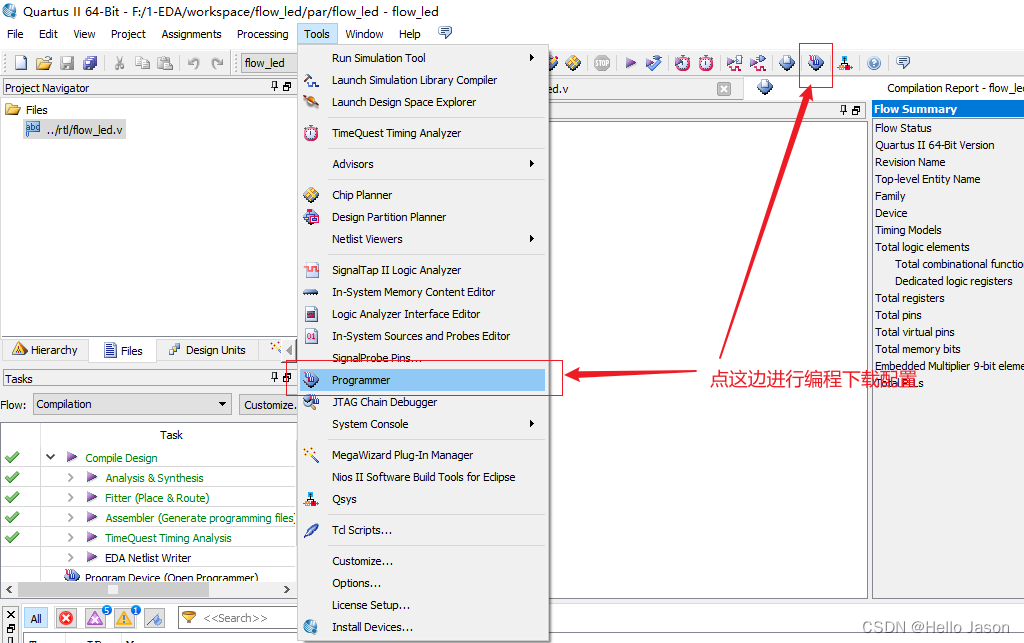

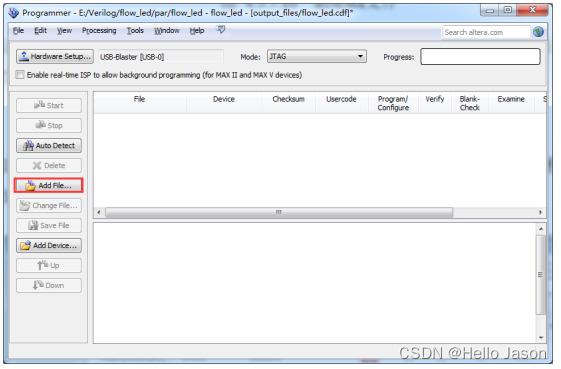

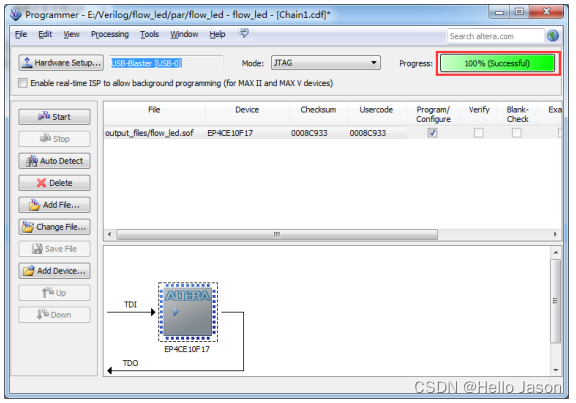

 八、下载程序

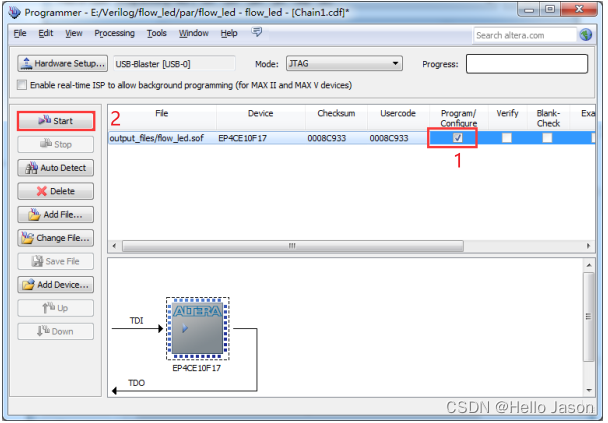

这里下载的程序是.sof文件格式，开发板断电后程序将会丢失。

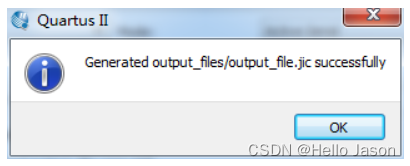

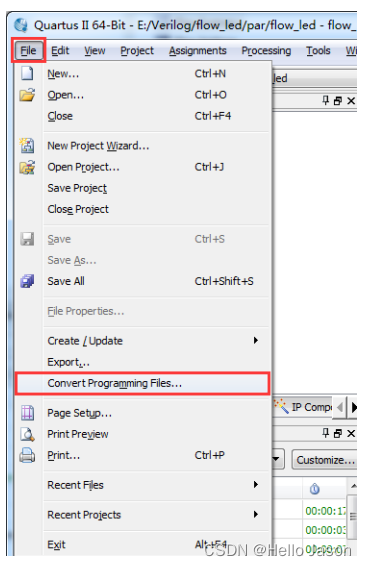

九、固化程序

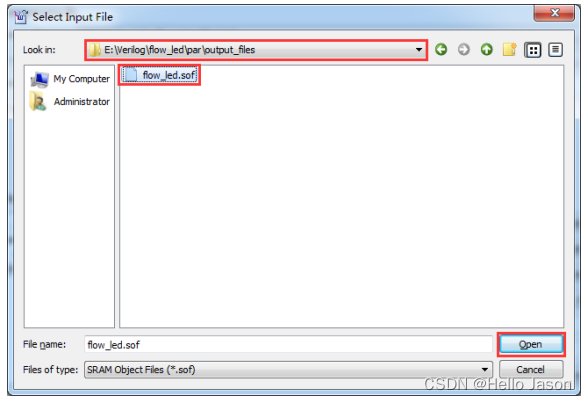

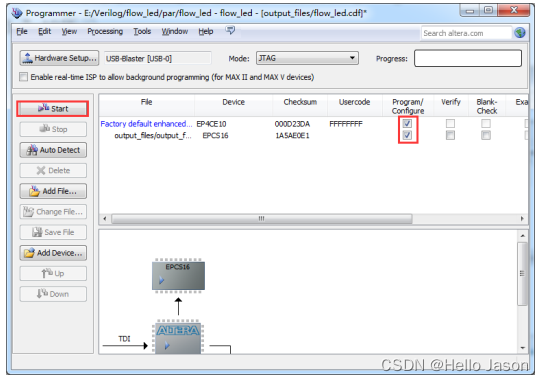

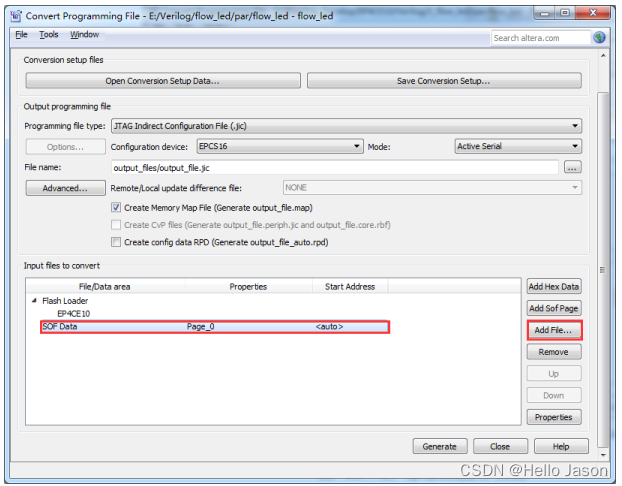

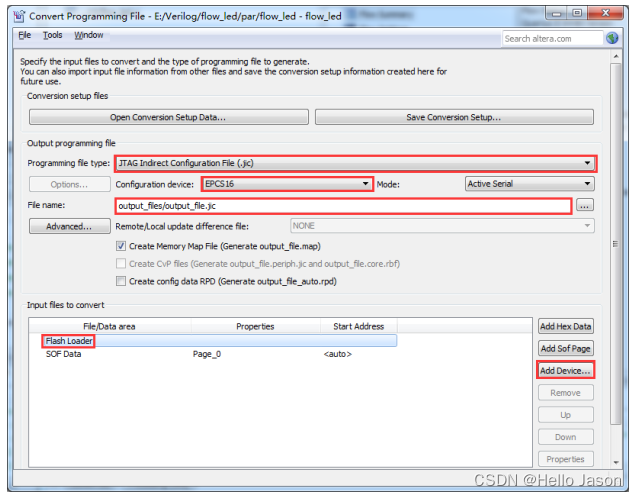

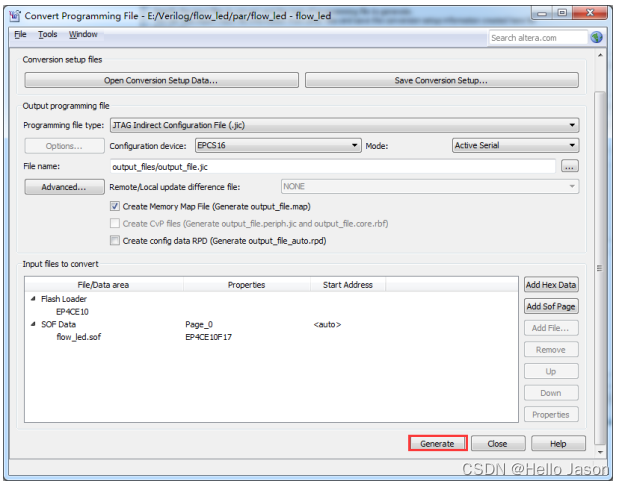

 如果我们想要程序断电不丢失的话， 就必须将程序保存在开发板的片外Flash中， Flash的引脚是和FPGA固定的引脚相连接， FPGA会在上电后自动读取Flash中存储的程序，这个过程不需要我们编写驱动代码和人为干预，只需要通过JTAG下载jic文件即可。需要注意的是， jic文件不是软件自动生成的， 而是需要我们手动的将sof文件转换成jic文件。
