概述

Zigbee学习（二）认识Profile和Cluster

文章目录

Zigbee学习（二）认识Profile和Cluster
前言
一、zigbee的江湖发展
二、ZigBee Profile
三、ZigBee Cluster
四、小结

前言

上回书说到Zigbee的架构以及入网，这次我们来再深入了解应用层的两个重要概念，这篇文档不是实战开发手册，但是可以让我们将标准文档和代码连起来，有一些编程逻辑感。
注：本次博客参考规范文档是ZigBee联盟公开的Profile和Cluster相关的文档，想下载的小伙伴可以百度搜搜，不行的话谷歌搜索。各凭本事吧！

一、zigbee的江湖发展

不同的zigbee芯片有不同的协议栈代码实现，近十年来，随着zigbee江湖的并购重组等操作，三大主流技术方案商值得关注：

2005 年年底，美国德州仪器公司TI并购了Chipcon；
2010 年 7月份，荷兰恩智浦半导体公司NXP收购了 Jennic； 2012 年， 美国芯科实验室Silicon Labs ，并购了Ember；
2015年3月2日，NXP又以118亿美元的现金加股票的方式收购了Freescale。

zigbee联盟至今发行的标准规范版本也发生了变革：

zigbee 1.0——2004年
MSG/KVP结构
zigbee 2006
Cluster Library，不兼容2004，这是一个分水岭，至此之后zigbee都向后兼容，比如2007就兼容2006。
zigbee 2007
（1）定义了两套高级的功能指令集（Feature Set）分别是zigbee功能命令集和zigbee pro功能命令集。2004和2006版本都不兼容这两套新命令集。
（2）包含两个协议栈模板ZDP（和应用profile不同）：
zibgee协议栈模板：Stack Profile 1，目标是消费电子产品和灯光商业应用环境，小于300个节点的网络中。
zigbee pro协议栈模板：Stack Profile 2，目标是商业和工业环境，支持1000个以上网络节点。支持多播、多对一路由，更高安全性。

到2019年，zigbee联盟已经官宣zigbee3.0啦！

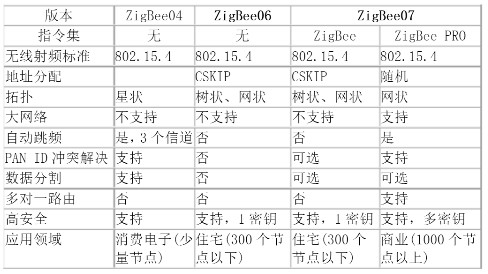

图片摘自百度文库：ZigBee各版本规范比较

小编觉得比较有趣的是，从zigbee2007版本后就支持持续干扰检测，在zigbee pro的应用层部分，新增加了分割传输功能，数据量超过有效载荷时可以分割组装。反正用最新的叭！

要进行应用开发的小伙伴首先得明白profile和cluster的概念，不清楚基础概念的小伙伴可以自行百度，或者回顾一下小编的上一篇博文： Zigbee学习（一）架构及入网

二、ZigBee Profile

每一个应用根据应用场景不同划分，当然，也可以自己定义一个profile。需要注意的是，协议栈也有自己的profile，即ZDP（Zigbee Device Profile），定义zigbee节点的功能，如路由能力、网络发现能力等。这和应用层的profile不同。

zigbee应用层有许多文档，看各个zigbee产品的应用场景，这里以HA（智能家居Home Automation）为例子。除此之外还有：
ZigBee HA（ZigBee Home Automation） → 智能家居
ZigBee LL（ZigBee Light Link）→ 智能照明
ZigBee HC（ZigBee Health Care） → 智能健康
ZigBee RS（ZigBee Retail Services）→ 智能零售
ZigBee BA（ZigBee Building Automation）→ 智能建筑
ZigBee TS（ZigBee Telecommunication services）→ 智能通信服务
每一种应用场景都有一个Profile ID，以HA举个栗子：
以下是HA文档的下载链接，直接点击就可以下载。
《AFG-Home_Automation_Profile_for_Public_Download》
HA（智能家居）是一个应用场景，在这个场景的文档中描述了许多场景相关的设备，每个设备有不同的设备ID（Device ID）
在这里插入图片描述
对应到Zstack代码中，在zcl_ha.h文件中有定义这些ID如下：

// Zigbee Home Automation Profile Identification
#define ZCL_HA_PROFILE_ID 0x0104

// Generic Device IDs
#define ZCL_HA_DEVICEID_ON_OFF_SWITCH 0x0000
#define ZCL_HA_DEVICEID_LEVEL_CONTROL_SWITCH 0x0001
#define ZCL_HA_DEVICEID_ON_OFF_OUTPUT 0x0002
#define ZCL_HA_DEVICEID_LEVEL_CONTROLLABLE_OUTPUT 0x0003
#define ZCL_HA_DEVICEID_SCENE_SELECTOR 0x0004
#define ZCL_HA_DEVICEID_CONFIGURATION_TOOL 0x0005
#define ZCL_HA_DEVICEID_REMOTE_CONTROL 0x0006
#define ZCL_HA_DEVICEID_COMBINED_INTERFACE 0x0007
#define ZCL_HA_DEVICEID_RANGE_EXTENDER 0x0008

可以看到智能家居（HA）是一个大类的profile id是0x0104，所包含的DEVICE ID按照文档定义。

三、ZigBee Cluster

    相比Profile而言，Cluster的标准文档没有那么多。我们可以从ZigBee联盟提供的应用规范《Zigbee Cluster Library》入手，以下称ZCL。
    文档自然是好东西，拿来要怎么看呢？在ZigBee联盟提供的规范中，分为公共规范（Public Profile）和制造商规范（Manufacture Specific Profile），公共规范的ID号为：0x0000-0x7FFF，制造商的为：0xBF00-0xFFFF。

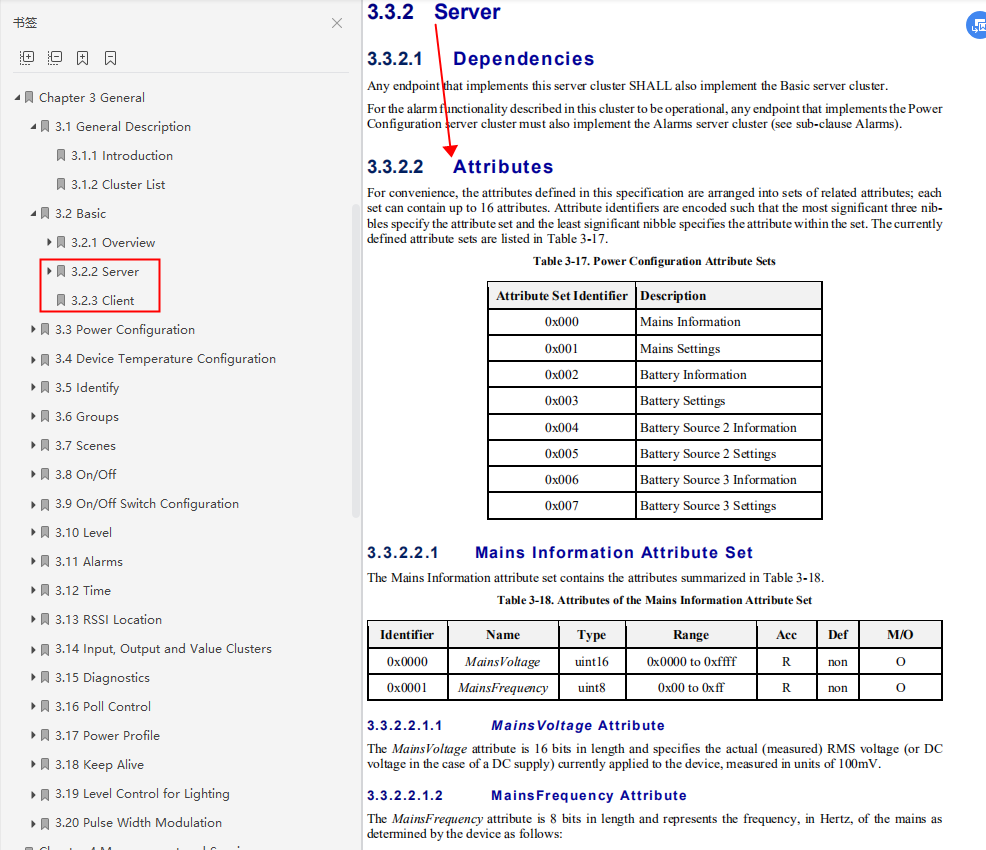

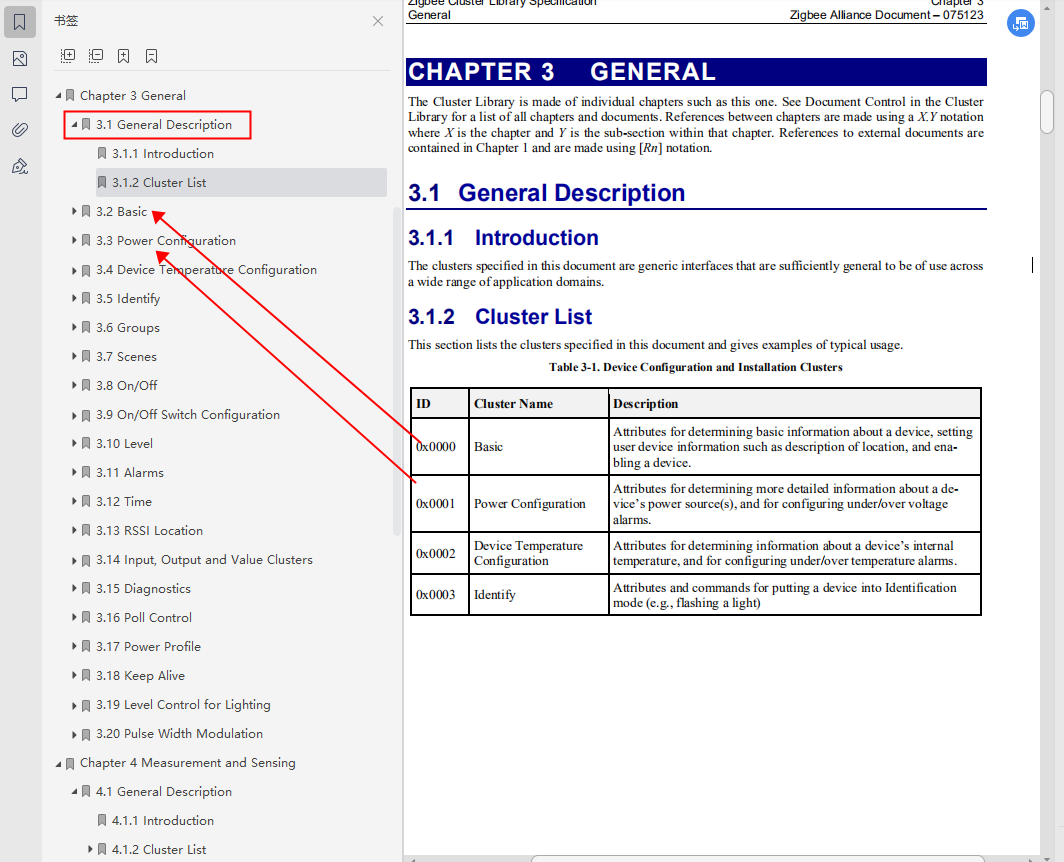

    从文档目录中我们可以看出来，从Chapter 3 General开始，每一章都描述了一类接口对应的Cluster List，然后详述每一个Cluster的属性。
在这里插入图片描述
咱们对应着代码来瞧一瞧，在zcl.h中

// General Clusters
#define ZCL_CLUSTER_ID_GEN_BASIC                             0x0000
#define ZCL_CLUSTER_ID_GEN_POWER_CFG                         0x0001
#define ZCL_CLUSTER_ID_GEN_DEVICE_TEMP_CONFIG                0x0002
#define ZCL_CLUSTER_ID_GEN_IDENTIFY                          0x0003
#define ZCL_CLUSTER_ID_GEN_GROUPS                            0x0004
#define ZCL_CLUSTER_ID_GEN_SCENES                            0x0005
#define ZCL_CLUSTER_ID_GEN_ON_OFF                            0x0006
#define ZCL_CLUSTER_ID_GEN_ON_OFF_SWITCH_CONFIG              0x0007
#define ZCL_CLUSTER_ID_GEN_LEVEL_CONTROL                     0x0008
#define ZCL_CLUSTER_ID_GEN_ALARMS                            0x0009
#define ZCL_CLUSTER_ID_GEN_TIME                              0x000A
#define ZCL_CLUSTER_ID_GEN_LOCATION                          0x000B
#define ZCL_CLUSTER_ID_GEN_KEY_ESTABLISHMENT                 0x0800
