1. 本文目的

这篇笔记主要讲怎么一步步的通过修改ZStack-CC2530-2.3.1-1.4.0自带的Z-Stack项目例子去建立一个的属于自己的Z-Stack的项目模板,这样以后就可以自己用这个模板建立自己的zigbee应用了.

2. 准备条件

我们安装完ZStack-CC2530-2.3.1-1.4.0,在安装目录,默认是: C:Texas InstrumentsZStack-CC2530-2.3.1-1.4.0ProjectszstackSamples,在这个目录里面会有GenericApp,SampleApp, SimpleApp三个项目,并且每个项目里面的Source文件夹里面的.c 和 .h文件将会被作为模板文件，比如：GenericAppSource里面的三个文件：GenerateApp.c, GenerateApp.h, OSAL_GenericApp.c我们只需要修改它们便可，比如我们新创建的一个项目widget，那么source里面的文件夹将会是：Widget.c, Widget.h, and OSAL_Widget.c

3. 创建一个新的项目

3.1 平台选择

该教程使用的开发板平台是：CC2530DB

3.2 复制并且重命名文件名或者文件夹名字

首先要决定要创建的项目是属于何种类型的。如果你的项目是打算使用串口发送或者接受数据，那么你要从修改TI自带的SerialApp项目开始，在C:Texas InstrumentsZStack-CC2530-2.3.1-1.4.0ProjectszstackUtilities目录里面。如果你的项目是没有任何串口程序的项目，那么你要从修改GenericApp 项目开始，他的目录在：C:Texas InstrumentsZStack-CC2530-2.3.1-1.4.0ProjectszstackSamples

• 此例中我们要复制修改的是GenericApp项目，目录是：C:Texas InstrumentsZStack-CC2530-2.3.1-1.4.0ProjectszstackSamplesGenericApp

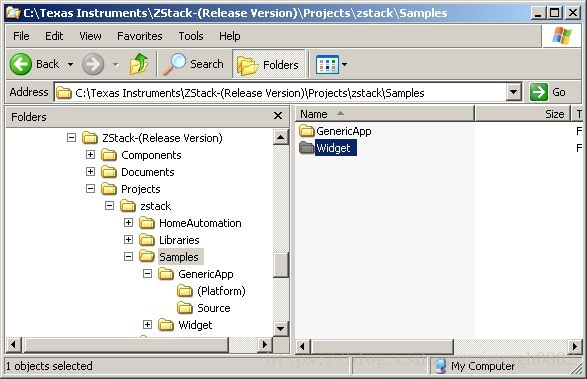

• 拷贝文件夹GenericApp并且重命名为Widget文件夹，并且置于同一目录下。

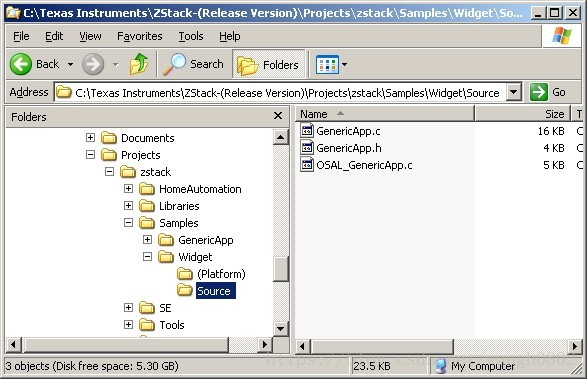

• 打开Widget文件夹下面的Source文件夹:

• 我们把Source文件夹里面的GenericApp替换为Widget，如下图：

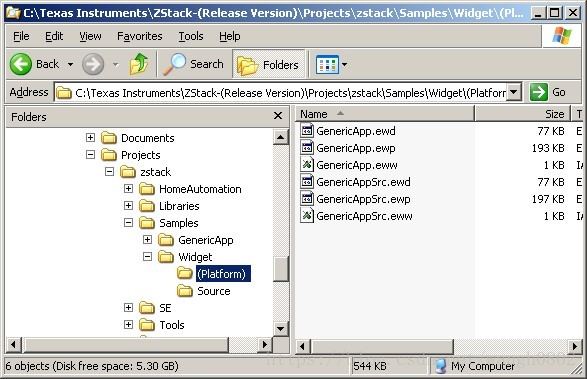

• 打开Widget项目的CC2530DB的文件夹，如下：

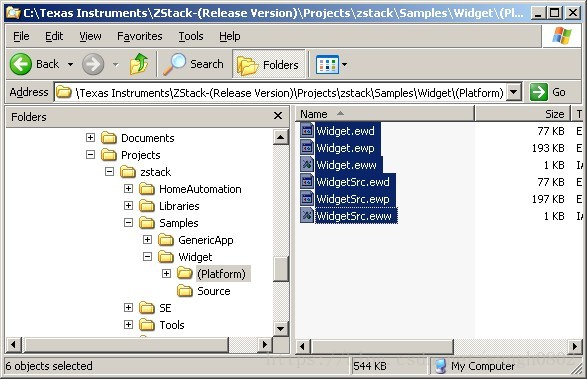

• 然后类似Source文件夹一样，把所有文件名里的GenericApp替换为Widget，如下图：

3.3 编辑项目文件

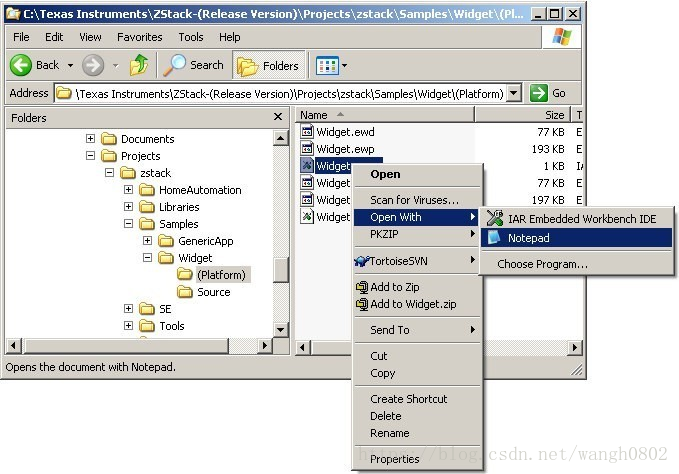

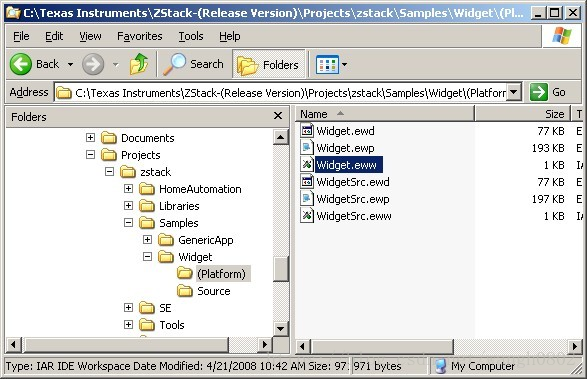

• 在… WidgetCC2530DB文件夹里面，对Widget.eww进行编辑，选中文件，鼠标右击，然后用文本编辑工具打开，对这个文件进行编辑。

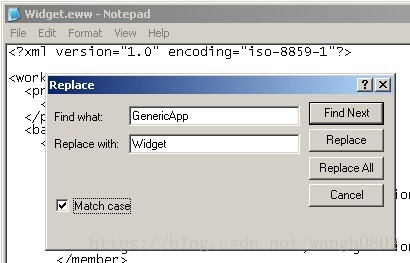

• 用文本编辑工具替换功能，把Widget.eww文件里所有的GenericApp替换为Widget，然后保存文件退出。

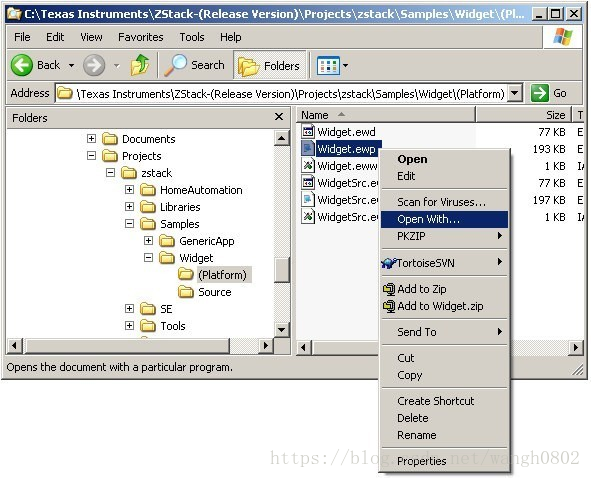

• 同样的，在这个… WidgetCC2530DB文件夹里面，对Widget.ewp进行编辑，选中文件，鼠标右击，然后用文本编辑工具打开，对这个文件进行编辑

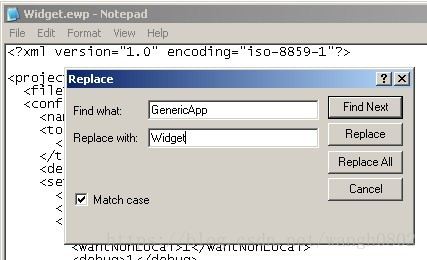

• 用文本编辑工具替换功能，把Widget.ewp文件里所有的GenericApp替换为Widget，然后保存文件退出。

• 按照同样的步骤修改WidgetSrc.eww 和WidgetSrc.ewp这些文件。

3.4 修改Source目录下的文件

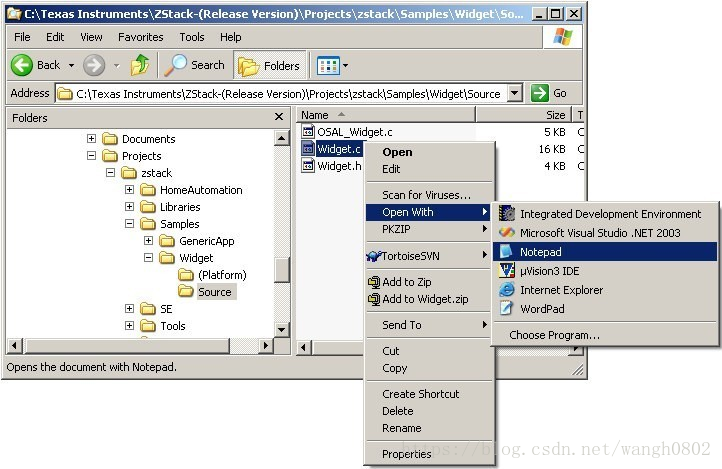

• 在 …WidgetSource 文件夹里, 鼠标右击Widget.c,编辑Widget.c文件

• 类似之前的步骤，选择编辑器的替换命令，把所有的GenericApp 替换为Widget

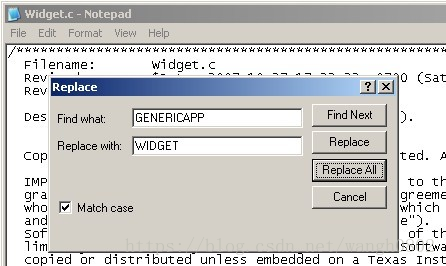

• 接着还要把所有的” GENERICAPP”替换为” WIDGET”，然后保存退出这个文件。

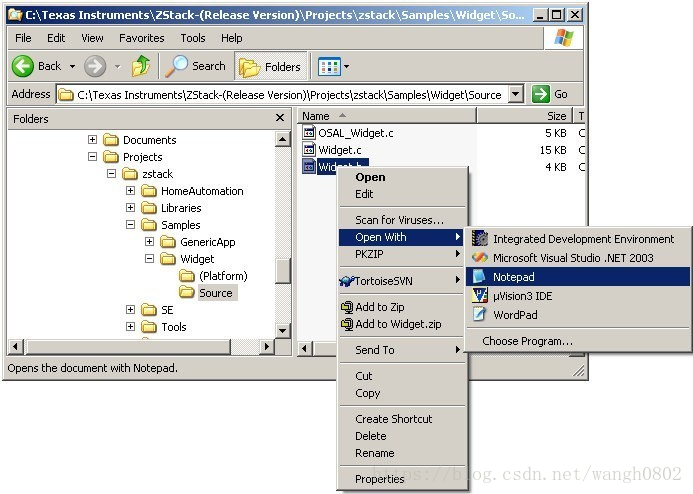

• 按照编辑Widget.c一样编辑Widget.h，替换GenericaApp为Widget ，替换GENERICAPP 为 WIDGET,然后保存文件即可。

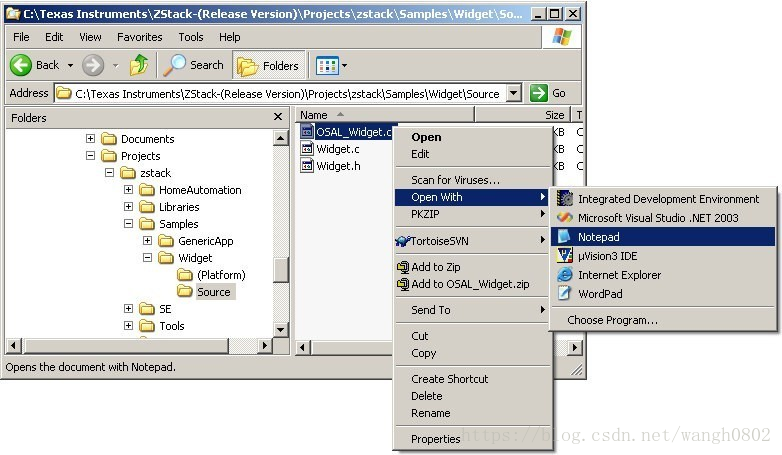

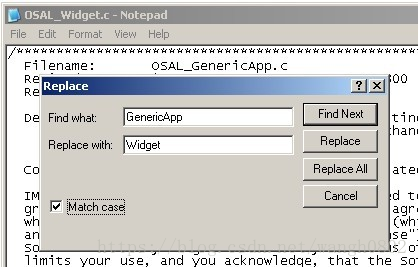

• 在 …WidgetSource文件夹, 鼠标右击OSAL_Widget.c, 编辑这个文件：

• 我们要把所有的GenericApp 替换为 Widget.然后退出。

3.5 测试修改的项目以及各个文件

• 在按照上面的步骤修改好之后，我们要通过重新重构下项目来测试是否我们修改成功了。在…WidgetCC2530DB文件夹下，我们双击Widget.eww然后就打开了IAR Embedded
Workbench

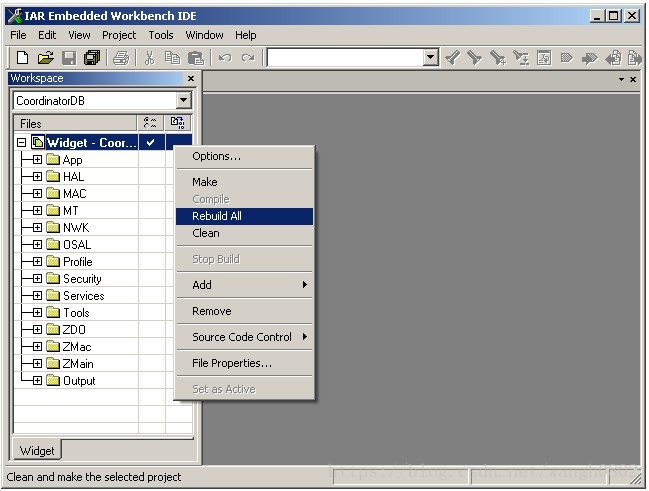

• 为了重构项目，我们选择项目Widget-Coordinator，鼠标右击，选择重构所有。

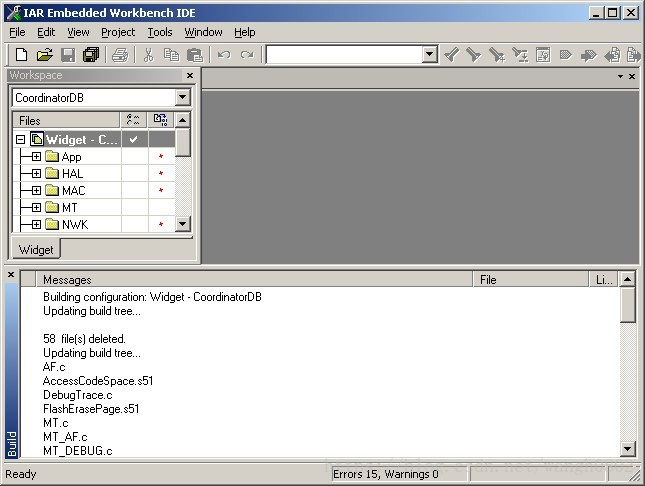

• 编译器和连接器将会把一些过程信息显示到下面的Messages框内：

• 如果重构成功的话，那么这个Widget项目便可以作为一个zigbee的模板项目了，通常我们只需要修改Widget.c和Widget.h来创建自己的应用程序。其他的文件的话，全部都是TI公司Z-Stack协议栈自带的代码，我们可以根据需要再修改，不过记住一点，如果以后你升级了Z-Stack的协议栈，记住把你前一个版本修改的协议栈代码给更新到最新的协议栈包里。
