概述

公众号：工程师看海

后台回复：LDO仿真文件

远山看海：LDO基本原理介绍（一）zhuanlan.zhihu.com

NMOS LDO工作简介

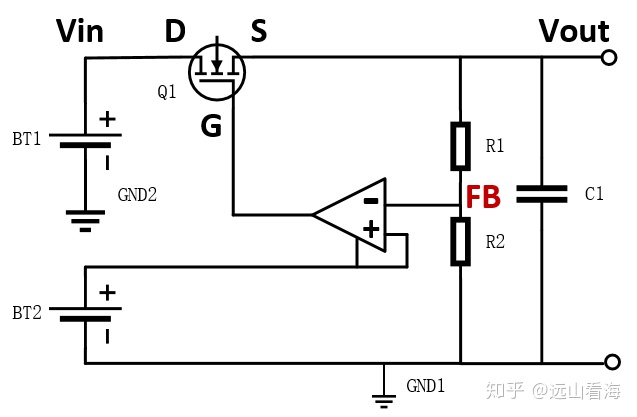

下图是一个NMOS LDO的基本框图，NMOS LDO一般也工作在饱和区（特殊时会在可变电阻区），所以Vg要大于Vs，因此NMOS LDO除了有Vin引脚，一般还会有个Vbias引脚来给MOS G极提供高压驱动源；或者只有一个Vin，而内部集成了CHARGE BUMP来为G极提供高压驱动源。大体工作流程同PMOS LDO：当Vout下降时，反馈回路中的Vfb也会下降，误差放大器输出端Vg就会增加，随着Vg增加，Ids电流也增加，最终使得Vout又恢复到指定电平，状态如下：

Vout↓——>Vfb↓——>Vg↑——Iout↑——>Vout↑

2. NMOS LDO详细工作原理

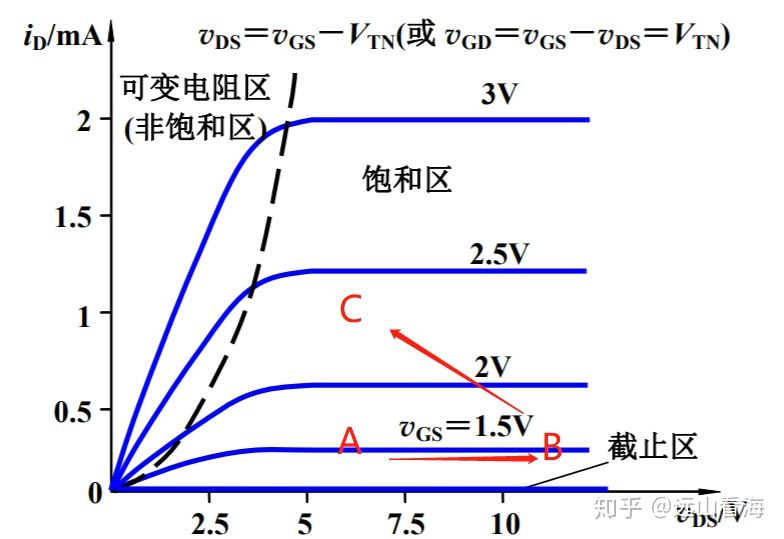

下图是某NMOS输出特性曲线，让我们结合上图和下图分析，当Vout下降，Vin不变，则Vds=Vin-Vout，Vds增加，MOS工作点由A转移到B；紧接着反馈回路开始工作，Vfb电压减小，经过误差放大器后，Vg增加，那么Vgs=Vg-Vs，Vgs也增加，从下图可以看到，随着Vgs增加，MOS的电流Id逐渐上升，进而使得Vout逐渐升高，Vds减小，LDO又回到指点工作点。

3. NMOS LDO仿真结果

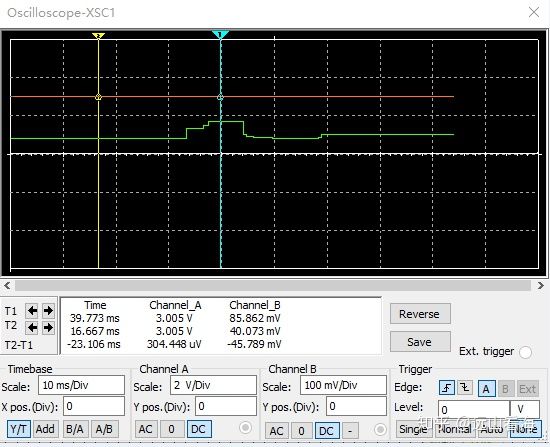

下图是简单的5V转3.0V的NMOS LDO仿真图以及仿真波形结果，橙色曲线是电压，绿色曲线是电流，随着负载端滑动变阻器R4的变化，负载电流也在变，而输出电压基本稳定在3.0V。

4. LDO 输出电容你知道多少？

考虑到系统的稳定性，LDO的输出电容原则上是要加的，但是如果对于成本有极致的考虑，在满足一定要求时，这个电容其实是可以删除的，但是不能随便删除！这个我在公众号中有详细的分析。

https://mp.weixin.qq.com/s/SBYdOq7ZoB8mpHGQcvrcYgmp.weixin.qq.com

5. Dropout voltage与Head room

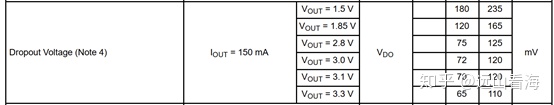

上文分析了PMOS LDO工作在恒流区（饱和区），DS之间有一定的压差，此压差常称为dropout voltage（Vdo），所以LDO若想稳定工作在饱和区，输入输出之间满足一定的压差，应用中通常可以考虑在spec中预留25%的余量。比如下图中在Iout=150mA时，不同Vout对应的Vdo也不同。有的厂家称Head room为Dropout Voltage，这是更严格的一个参数，除了保证LDO稳定性外，还保证了LDO的其他性能。

6. 效率

效率此处不过多讨论，LDO自身消耗的功率约等于压差*电流，因此相同负载电流下，压差越大，LDO功耗越高，所以压差稍微低一些，有利于提高效率。

7. PSRR

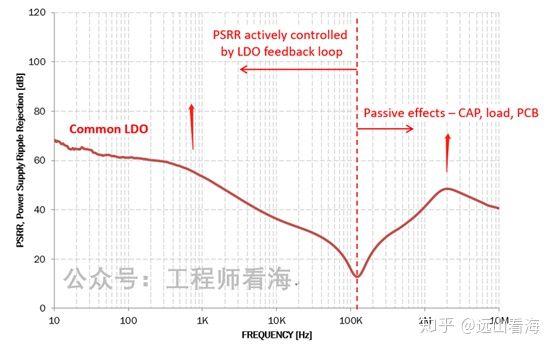

LDO重要参数之一也是巨大优点之一便是纹波小，即PSRR好，PSRR是电源抑制比，是LDO对输入电源纹波的抑制程度，PSRR的绝对值越大越好。看PSRR曲线有个转折点，左边为LDO自身起主导作用，右边为输出电容起主导作用，PSRR性能好的LDO左边的曲线会更高，加大输出电容，右边的曲线会升高。
