CC2530设置发射功率

74 阅读 0 评论
我是靠谱客的博主 丰富草丛，最近开发中收集的这篇文章主要介绍CC2530设置发射功率，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

[csharp] view plain copy 在CODE上查看代码片 派生到我的代码片
  1. 1.关于MAC_RADIO_TX_POWER_DEFAULT的值和功率的对应关系
[csharp] view plain copy 在CODE上查看代码片 派生到我的代码片
  1.
[csharp] view plain copy 在CODE上查看代码片 派生到我的代码片
  1. mac_radio_defs.c
[csharp] view plain copy 在CODE上查看代码片 派生到我的代码片
  1. const uint8 CODE macRadioDefsTxPwrBare[] =
  2. {
  3.   3,  /* tramsmit power level of the first entry */
  4.   (uint8)(int8)-22, /* transmit power level of the last entry */
  5.   /*   3 dBm */   0xF5,   /* characterized as  4.5 dBm in datasheet */
  6.   /*   2 dBm */   0xE5,   /* characterized as  2.5 dBm in datasheet */
  7.   /*   1 dBm */   0xD5,   /* characterized as  1   dBm in datasheet */
  8.   /*   0 dBm */   0xD5,   /* characterized as  1   dBm in datasheet */
  9.   /*  -1 dBm */   0xC5,   /* characterized as -0.5 dBm in datasheet */
  10.   /*  -2 dBm */   0xB5,   /* characterized as -1.5 dBm in datasheet */
  11.   /*  -3 dBm */   0xA5,   /* characterized as -3   dBm in datasheet */
  12.   /*  -4 dBm */   0x95,   /* characterized as -4   dBm in datasheet */
  13.   /*  -5 dBm */   0x95,
  14.   /*  -6 dBm */   0x85,   /* characterized as -6   dBm in datasheet */
  15.   /*  -7 dBm */   0x85,
  16.   /*  -8 dBm */   0x75,   /* characterized as -8   dBm in datasheet */
  17.   /*  -9 dBm */   0x75,
  18.   /* -10 dBm */   0x65,   /* characterized as -10  dBm in datasheet */
  19.   /* -11 dBm */   0x65,
  20.   /* -12 dBm */   0x55,   /* characterized as -12  dBm in datasheet */
  21.   /* -13 dBm */   0x55,
  22.   /* -14 dBm */   0x45,   /* characterized as -14  dBm in datasheet */
  23.   /* -15 dBm */   0x45,
  24.   /* -16 dBm */   0x35,   /* characterized as -16  dBm in datasheet */
  25.   /* -17 dBm */   0x35,
  26.   /* -18 dBm */   0x25,   /* characterized as -18  dBm in datasheet */
  27.   /* -19 dBm */   0x25,
  28.   /* -20 dBm */   0x15,   /* characterized as -20  dBm in datasheet */
  29.   /* -21 dBm */   0x15,
  30.   /* -22 dBm */   0x05    /* characterized as -22  dBm in datasheet */
  31. };
  32. #endif


2.在mac_radio.c中找到macRadioSetTxPower函数（设置功率函数），其具体内容复制如下：

[csharp] view plain copy 在CODE上查看代码片 派生到我的代码片
  1. #ifndef HAL_MAC_USE_REGISTER_POWER_VALUES
  2.
  3.
  4. MAC_INTERNAL_API void macRadioSetTxPower(uint8 txPower)
  5. {
  6.   halIntState_t  s;
  7. #if defined MAC_RUNTIME_CC2591 || defined MAC_RUNTIME_CC2590
  8.   const uint8 CODE *pTable = macRadioDefsTxPwrTables[macRadioDefsRefTableId >> 4];
  9. #elif defined HAL_PA_LNA || defined HAL_PA_LNA_CC2590
  10.   const uint8 CODE *pTable = macRadioDefsTxPwrTables[0];
  11. #else
  12.   const uint8 CODE *pTable = macRadioDefsTxPwrBare;
  13.
  14.   //该table中含有txPower的设置值，将该table的首地址赋给指针pTable，
  15.
  16.   //macRadioDefsTxPwrBare[]定义在mac_radio_defs.c中
  17. #endif
  18.
  19.
  20.   if ((int8)txPower > (int8)pTable[MAC_RADIO_DEFS_TBL_TXPWR_FIRST_ENTRY])
  21.   {
  22.
  23.     txPower = pTable[MAC_RADIO_DEFS_TBL_TXPWR_FIRST_ENTRY];//发送功率上限值
  24.   }
  25.   else if ((int8)txPower < (int8)pTable[MAC_RADIO_DEFS_TBL_TXPWR_LAST_ENTRY])
  26.   {
  27.
  28.     txPower = pTable[MAC_RADIO_DEFS_TBL_TXPWR_LAST_ENTRY];//发送功率下限值
  29.   }
  30.
  31.
  32.   HAL_ENTER_CRITICAL_SECTION(s);
  33.
  34.   {
  35.     uint8 index = pTable[MAC_RADIO_DEFS_TBL_TXPWR_FIRST_ENTRY] - txPower
  36.       + MAC_RADIO_DEFS_TBL_TXPWR_ENTRIES;
  37.
  38.     reqTxPower = pTable[index];
  39.   }
  40.
  41.   //通过计算转换查表index，得到发送功率值，将其赋给reqTxPower，
  42.
  43.   //函数macRadioUpdateTxPower中用于更新发送功率
  44.
  45.   HAL_EXIT_CRITICAL_SECTION(s);
  46.
  47.
  48.   macRadioUpdateTxPower();
  49. }
  50.
  51. #else
  52.
  53.
  54. MAC_INTERNAL_API void macRadioSetTxPower(uint8 txPower)
  55. {//直接获得reqTxPower
  56.   halIntState_t  s;
  57.
  58.
  59.   HAL_ENTER_CRITICAL_SECTION(s);
  60.   reqTxPower = txPower;
  61.   HAL_EXIT_CRITICAL_SECTION(s);
  62.
  63.
  64.   macRadioUpdateTxPower();
  65. }
  66.
  67.
  68.
  69. 下面了解一下macRadioUpdateTxPower函数，其函数体如下：
  70.
  71.
  72. MAC_INTERNAL_API void macRadioUpdateTxPower(void)
  73. {
  74.   halIntState_t  s;
  75.
  76.
  77.   HAL_ENTER_CRITICAL_SECTION(s);//进入临界区
  78.   if (reqTxPower != macPhyTxPower)//macPhyTxPower即为当前实际的发送功率
  79.   {
  80.
  81.     if (!macRxOutgoingAckFlag && !MAC_TX_IS_PHYSICALLY_ACTIVE())
  82.
  83.     //当有发送任务正在进行时，不能改变发送功率。
  84.
  85.     //当前的发送任务完成后，将重新调用该函数进行发送功率设置。
  86.     {
  87.
  88.       macPhyTxPower = reqTxPower;
  89.       MAC_RADIO_SET_TX_POWER(macPhyTxPower);//设置寄存器TXPOWER为macPhyTxPower，即reqTxPower
  90.     }
  91.   }
  92.   HAL_EXIT_CRITICAL_SECTION(s);//离开临界区
  93. }
[csharp] view plain copy 在CODE上查看代码片 派生到我的代码片
  1.
3.默认的定义（mac_radio_defs.h）
[csharp] view plain copy 在CODE上查看代码片 派生到我的代码片
  1. #define MAC_RADIO_CHANNEL_DEFAULT               11  //2440HZ
  2. #define MAC_RADIO_TX_POWER_DEFAULT              0x32

4.对默认值的赋值操作(MAC_RADIO.C)
[csharp] view plain copy 在CODE上查看代码片 派生到我的代码片
  1. MAC_INTERNAL_API void macRadioInit(void)
  2. {
  3.   /* variable initialization for this module */
  4.   reqChannel    = MAC_RADIO_CHANNEL_DEFAULT;
  5.   macPhyChannel = MAC_RADIO_CHANNEL_DEFAULT;
  6.   reqTxPower    = MAC_RADIO_TX_POWER_DEFAULT;
  7.   macPhyTxPower = MAC_RADIO_TX_POWER_DEFAULT;
  8. }

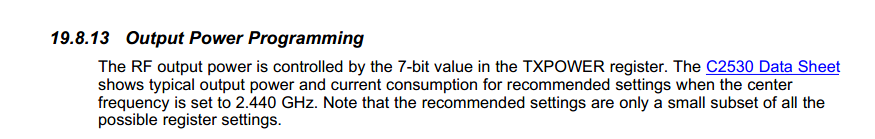

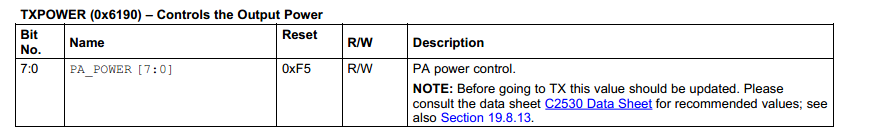

CC2530Datasheet中TXPOWER的描述




设置过程

#define MAC_RADIO_TX_POWER_DEFAULT              0x32


macPhyTxPower = MAC_RADIO_TX_POWER_DEFAULT;

MAC_RADIO_SET_TX_POWER(macPhyTxPower);


TI员工给的回复：

设置到0xF5就是最大的。（我的理解macRadioDefsTxPwrBare中对应的数据是TI经过测试后得到的经验值，一些特殊的值。取值的范围是7-bit，在0x05~0xF5之间的数据都是有意义的，0x32在-17~-18dbM之间）

最新版本的协议栈已经没有这个变量了。

功率的配置，一般在协议栈初始化的时候会赋值配置，如果程序里面有需要修改发射功率的话，也可以直接调用这个函数
