概述

L298N驱动模块原理及运用（驱动小车）

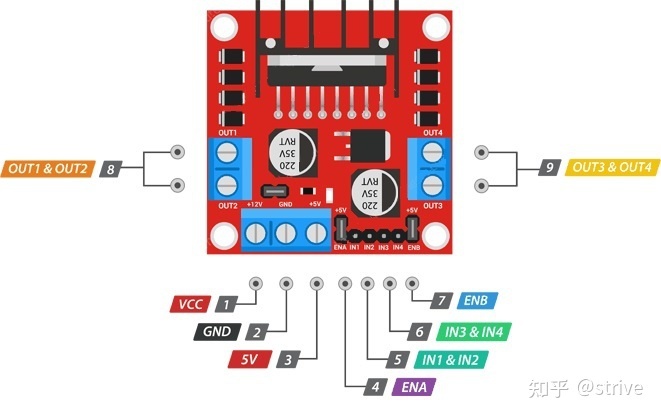

L298N驱动模块，主要输出为4部分；

电源引脚；

VCC直流电源引脚（5~35v）本次实验我们用12v电池盒给其供电
GND
5V 驱动芯片内部逻辑供电引脚，如果安装了5V跳帽，则此引脚可输出5V电压，为微控板或其他电路提供电力供给，如果拔掉5V跳帽，则需要独立外接5V电源电源引脚；

控制引脚：

IN1 & IN2 电机驱动器A的输入引脚，控制电机A转动及旋转角度
- IN1输入高电平HIGH，IN2输入低电平LOW，对应电机A正转
- IN1输入低电平LOW，IN2输入高电平HIGH，对应电机A反转
- IN1、IN2同时输入高电平HIGH或低电平LOW，对应电机A停止转动
- 调速就是改变IN1、IN2高电平的占空比（需拔掉ENA处跳帽）

IN3 & IN4 电机驱动器B的输入引脚，控制电机B转动及旋转角度
- IN3输入高电平HIGH，IN4输入低电平LOW，对应电机B正转
- IN3输入低电平LOW，IN4输入高电平HIGH，对应电机B反转
- IN3、IN4同时输入高电平HIGH或低电平LOW，对应电机B停止转动
- 调速就是改变IN3、IN4高电平的占空比（需拔掉ENB处跳帽）

输出引脚

OUT1 和 OUT2 电机驱动器A的输出引脚，接直流电机A或步进电机的A+和A-
OUT3 和 OUT3 电机驱动器B的输出引脚，接直流电机B或步进电机的B+和B-

调速控制引脚（本次实验不涉及调速）

ENA 电机A调速开关引脚，拔掉跳帽，使用PWM对电机A调速，插上电机A高速运行
ENB 电机B调速开关引脚，拔掉跳帽，使用PWM对电机B调速，插上电机B高速运行

实验操作 ---驱动小车

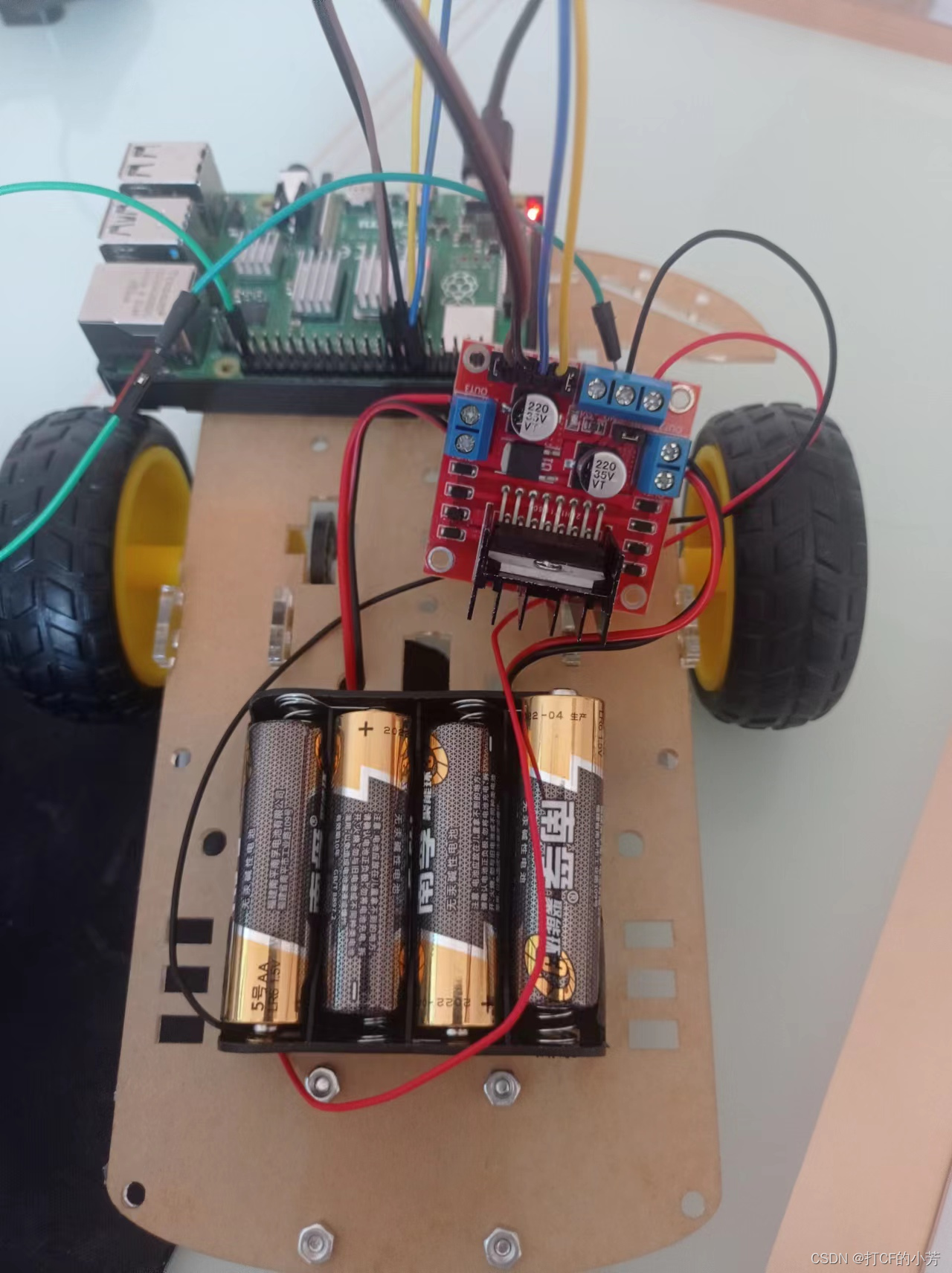

一、安装以及连线

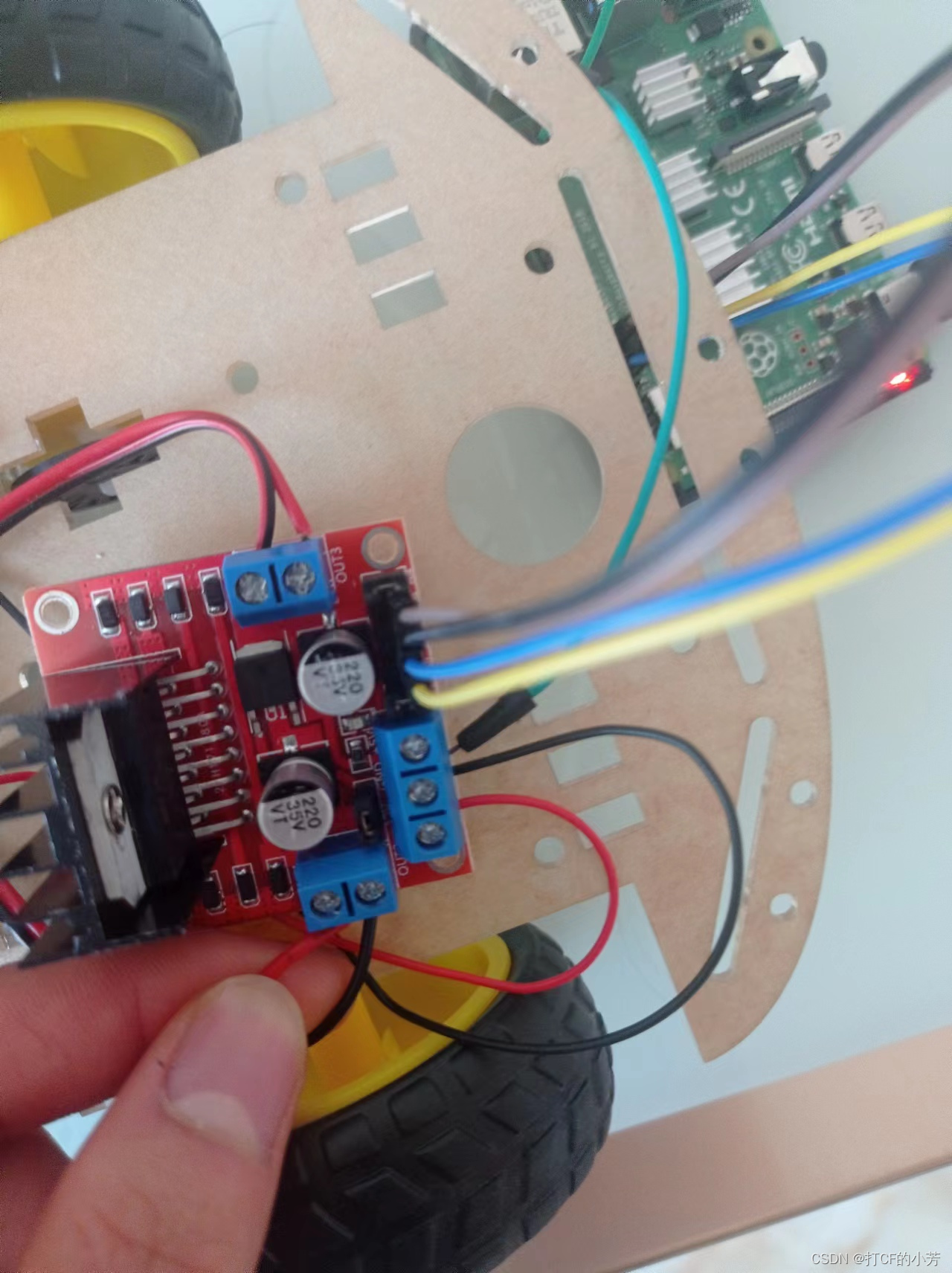

注意2个电机和out1-out4的正负极接法

注意电池盒负极与树莓派对应GND要同事连接

二、python代码---前进后退（转弯的实现单轮转动）

#小车之电机
import time
import RPi.GPIO as GPIO
GPIO.setmode(GPIO.BOARD)        #选择物理引脚编码

IN1 = 11                        #设置对应引脚
IN2 = 12
IN3 = 13
IN4 = 15
#11,12,13，15设置为输出引脚
GPIO.setup(IN1,GPIO.OUT)
GPIO.setup(IN2,GPIO.OUT)
GPIO.setup(IN3,GPIO.OUT)
GPIO.setup(IN4,GPIO.OUT)
#进行循环实验
try:
    while True:                #实现小车三秒前进三秒后退
        #前进，11&13设置为高电平
        GPIO.output(IN1,1)
        GPIO.output(IN2,0)
        #
        GPIO.output(IN3,1)
        GPIO.output(IN4,0)        #注意注意连接电机和对应正负极

        time.sleep(3)
        #后退
        GPIO.output(IN1,0)
        GPIO.output(IN2,1)

        GPIO.output(IN3,0)
        GPIO.output(IN4,1)
        time.sleep(3)

except KeyboardInterrupt:        #中断实验ctal+c
    pass

GPIO.cleanup()                    #释放资源--防止损坏树莓派
