概述
最近以来关于接近开关的学习进行一个梳理，欢迎各位大佬提出宝贵的意见，学生定虚心学习。
三线制接近开关
- 简述接近开关
- 三线制接近开关电气原理图
- 三线制接近开关如何接线
简述接近开关
首先，我们简单介绍一下接近开关，它是一种开关型传感器，可以不用与运动部件进行机械直接接触使开关动作，当物体接近开关的感应面到动作距离时，能够传输给控制器输入信号。
接近开关有两线制、三线制和四线制，比较常用的是三线制的。三线制接近开关又分为PNP型和NPN型。在这里我就只给介绍PNP型。

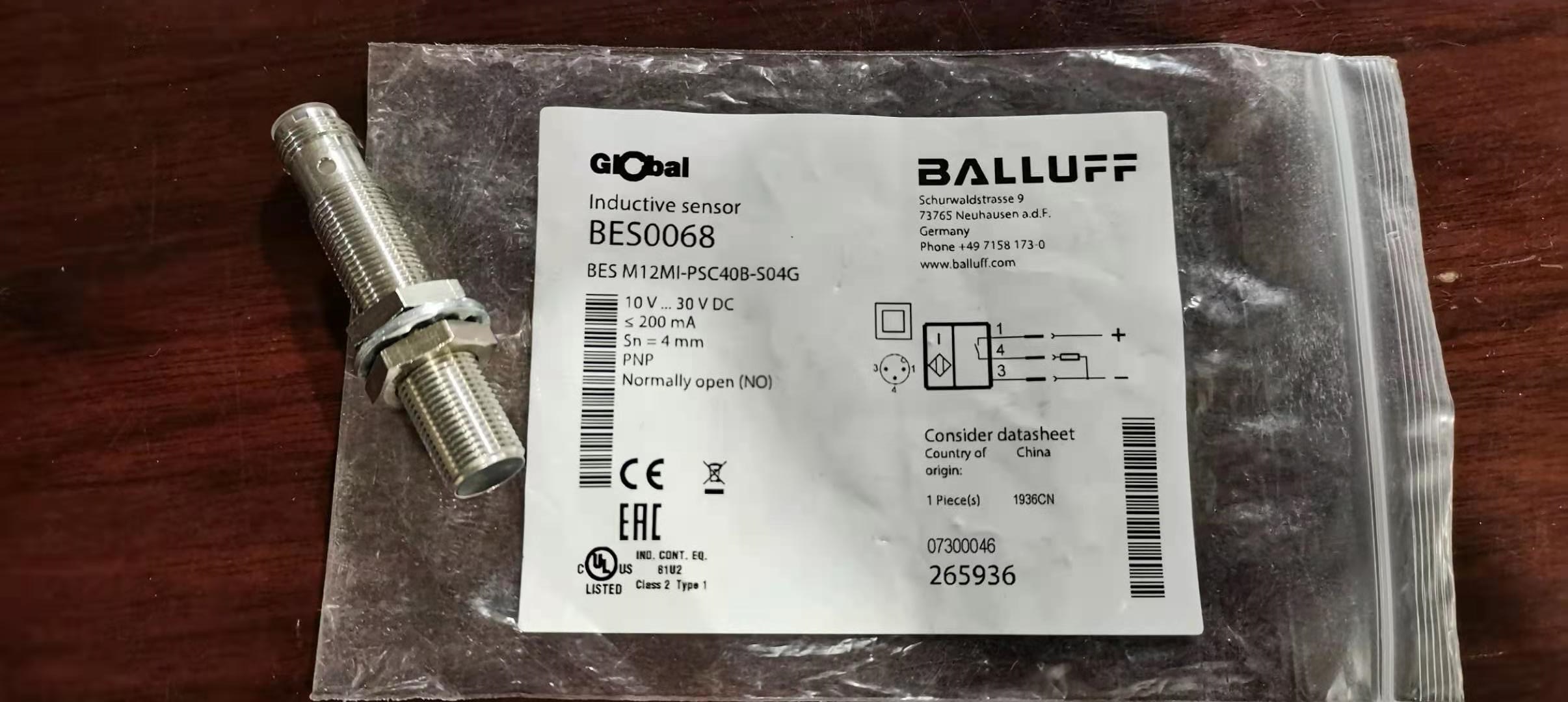

这两个是工作中经常用到的两种接近开关，简单介绍一下型号：
| TUREK | BALLUFF | |
|---|---|---|
| 直径(mm) | 30 | 12 |
| 感应距离（mm） | 15 | 4 |
三线制接近开关电气原理图
- BN 棕色 接+24V
- BU 蓝色 接0V
- BK 黑色 输出信号，接PLC中IO模块
三线制接近开关如何接线
PNP型三线制接近开关，是一个常开型传感器。

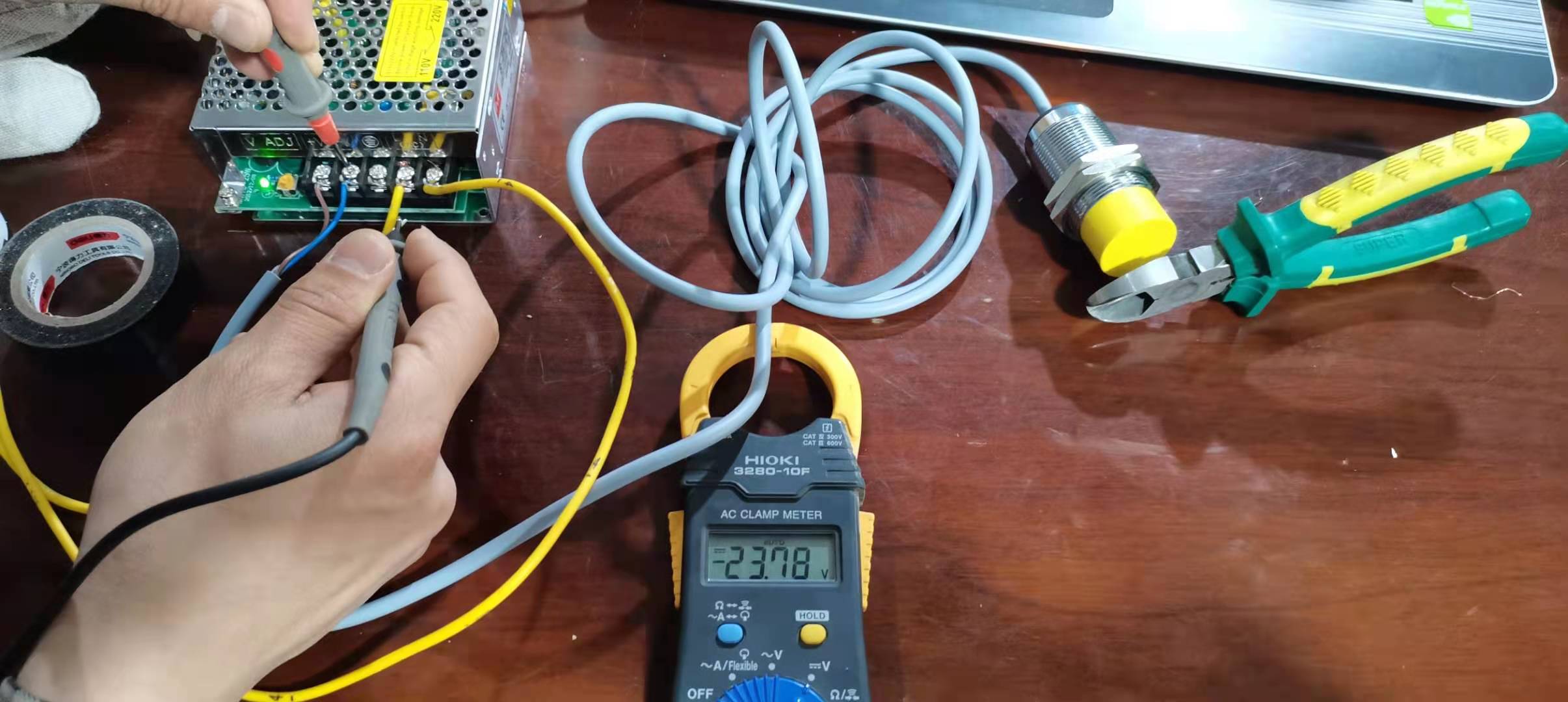

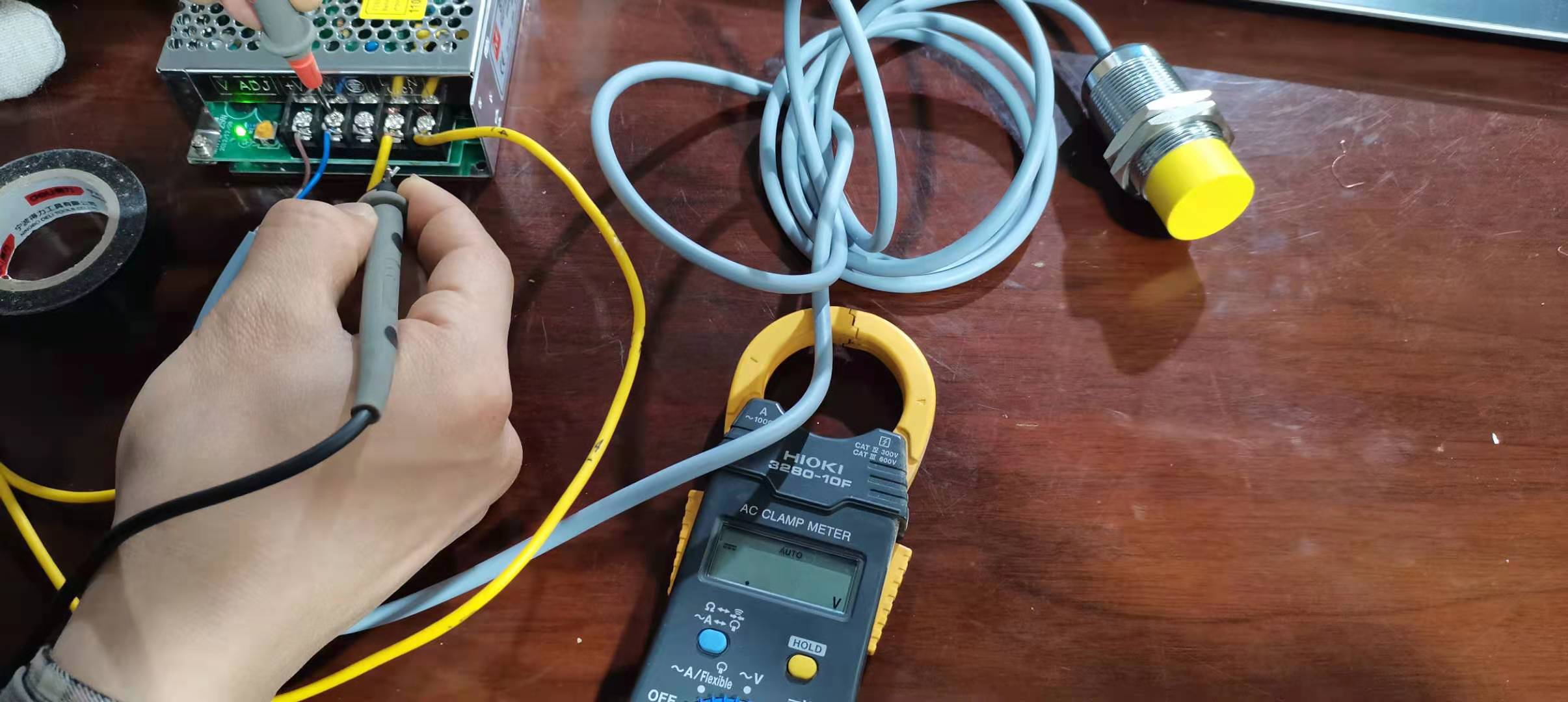

我自己做了一个小实验，把万用表串到接近开关输出信号线上，万用表达到欧姆档，若传感器感应到物体时，输出信号线导通，万用表蜂鸣器会发出声音，同时电压为24V.
刚入行小学生，如有不妥之处，请各位老师批评点正。
