概述
两线制传感器
- 接入西门子AI模块 7KF02

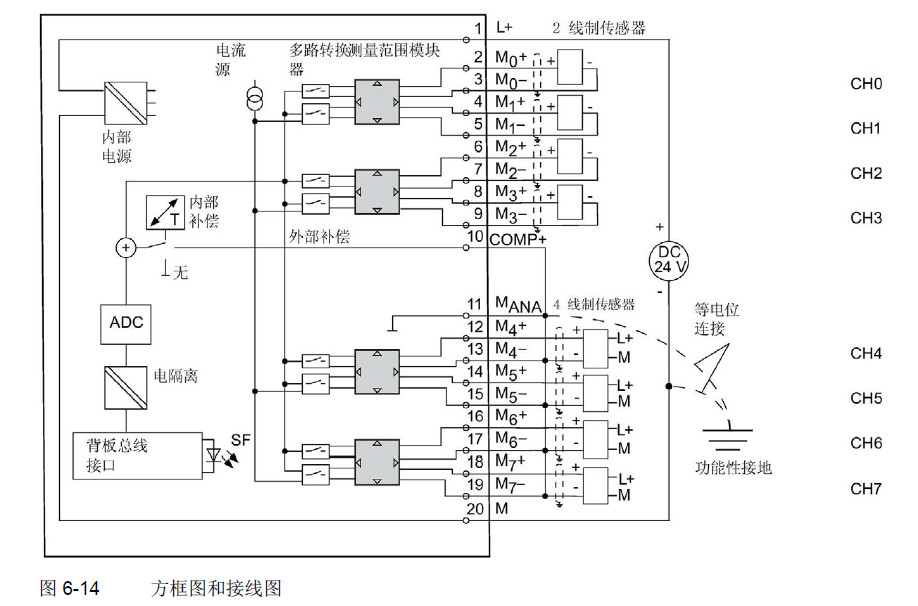

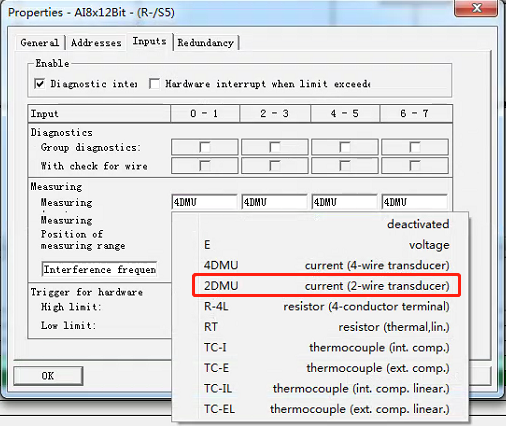

从6-14图(参考s7-300模块数据手册)可以看出，7KF02模块在接两线制传感器的时候，不需要串接一个电源。因为通道在配成两线制之后，在AI+和AI-两个端子之间，自动会有24V的电供出去。

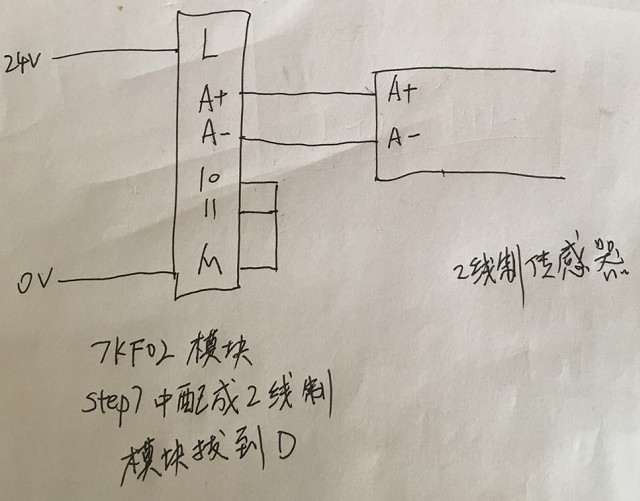

简化接线图如下（10/11/M一个都不接也可以测出数值）
- 接入西门子AI模块 1KF02
由于此类模块没有二线制和四线制的相关拨码配置，不管接入的是两线制传感器还是四线制传感器，都配置成电流模式即可，内部都无电压输出。在接入两线制传感器时需要串接一个电源
