概述

先上一个马赛克图片叭。

接领导需求，动态实现电路图，并附带放大、缩小功能、以及不同的回路点击能弹窗显示相关节点的更多信息，
通俗一点讲：随着用户点击放大和缩小，点击位置保持不变，而且能实现点击交互。
初接触的时候，觉得根本没法下手呀，说说自己的思路叭，

从随着用户点击放大缩小位置不变，想到了SVG 但是需要动态加载进来呀，而且还需要需求不同节点的电流值，
从放大缩小来看，首先想到的是 D3
在集合领导给的部分相关资料
综上：进行了可行性的方案试探，也完成了整个功能的开发。

且听我细细道来开发遇到的问题，以及怎处理叭

SVG 在谷歌，以及微软中国，拼命的搜索，搜索出来有2个适合的组件，大多数搜索出来的都是SVG 图标，但是我这个需求是很大的图片呀，那继续换思路，
那试着把关键字换成 ‘动态加载SVG 图片'，这样又查出来引入SVG 图片可以通过 image、 Object、 embed 等等。但是这个插入仅限于插入，并不能动态修改值，那继续换思路
动态加载SVG ，发现可以通过XMLHttpRequest 请求然后添加事件、以及重新渲染DOM 元素。

那先上一段代码

```javascript
 const xhr = new XMLHttpRequest();
 xhr.open('GET', this.svgUrl, true);
 xhr.send();
 /* 监听xhr对象 */
 xhr.onreadystatechange = function () {
 if (xhr.readyState == 4 && xhr.status == 200) {
  console.log(xhr.responseXML,'xhr.responseXML---------')
 }
 };
 xhr.addEventListener('load', () => {
 // console.log('load');
 // console.log(xhr.response,'---svg4703')
 // /* 获取 dom */
 // console.log(xhr, xhr.responseXML,'xhr.responseXML')

 const resXML = stringToXml(xhr.response);
 this.svgDom = resXML.documentElement.cloneNode(true);
 //this.svgDom = resXML
 /* 添加事件（点击事件，鼠标滚轮事件,全屏事件） */
 this.addEvents();
 /* dom重置 */
 this.resetDom();
 /* 将svgDom对象转换成vue的虚拟dom */
 var oSerializer = new XMLSerializer();
 var sXML = oSerializer.serializeToString(this.svgDom);
 var Profile = Vue.extend({
  template: "<div id='svgTemplate'>" + sXML + '</div>'
 });
 // 创建实例，并挂载到元素上
 new Profile().$mount('#svgTemplate');
 });

好，我们继续。
既然是要根据不同的用户方，显示出来不同的模板，那么肯定是需要远程动态加载，于是自己丢了一个模板到前端静态服务器上，就开始对XMLHTTP的load 事件之后对代码进行解析。

4.加载之后，发现又遇到一个问题了，跨域
跨域是老生常谈的问题了，但是普通的请求我可以找z后端设置CORS 的允许投，那一个SVG 我表示根本没法下手呀，于是我换了个思路，我们先跨域跨域，本地装个插件如何，最后把文件放在前端的服务器不就解决了，
然后我就真的傻傻的这样完成了，开发以及跟后端讨论的过程。

5.项目经理在继续和我沟通，这个SVG 模板需要客户进去上传，也就是说，svg 文件需要专门上传到OSS 的文件服务器上，那么我想到的第一个问题是，肯定会跨域呀，这可咋办呢，急死我了，5555555…

6.当我把不同域名的SVG 文件通过XMLHTTP 引入的时候，发现SVG 图片根本显示不了，我不停的去切换2个文件地址。我尝试着百度、google 发现都没找到合适的解决方案咋办呢，又不能告诉项目经理说，你花了1星期的预演，之前说可以的，现在突然不行了。

7.于是我看下浏览器报错在从2个方面出发。试着打印了 xhr.response

对比不显示的代码跟显示的代码的差异点在哪里，我谷歌xml 转为 html
打印xhr.response 的时候，发现咦其实

xhr.response

其实是有值返回的，也就是说其实是返回了值，不显示是因为

xhr.responseXML 这个值为null，

然后 `

resXML.documentElement.cloneNode(true);
`
没办法显示，抛错了。后续所有的操作都获取不到任何节点。

8.然后我开始试着找怎么从XML 转为HTML. 并且还发现真的有方法耶

//将字符串转化成dom对象;string转换为xml
function stringToXml(xmlString) {
 var xmlDoc;
 if (typeof xmlString == "string") {
 //FF
 if (document.implementation.createDocument) {
 var parser = new DOMParser();
 xmlDoc = parser.parseFromString(xmlString, "text/xml");
 } else if (window.ActiveXObject) {
 xmlDoc = new ActiveXObject("Microsoft.XMLDOM");
 xmlDoc.async = false;
 xmlDoc.loadXML(xmlString);
 }
 }
 else {
 xmlDoc = xmlString;
 }
 return xmlDoc;
}

addEvents() {
 console.log('这里自己写处理代码哈')
},
resetDom() {
 console.log('这里写需要改变的节点的id 对应的值喽')
},

整体SVG 动态加载的方案就这样了，
参考： https://www.uoften.com/article/193416.htm

我们在来看D3 ， D3的话，
就简单粗暴一点直接搜索vue D3 引用，
这就不详细说明了，需求还是蛮多的。

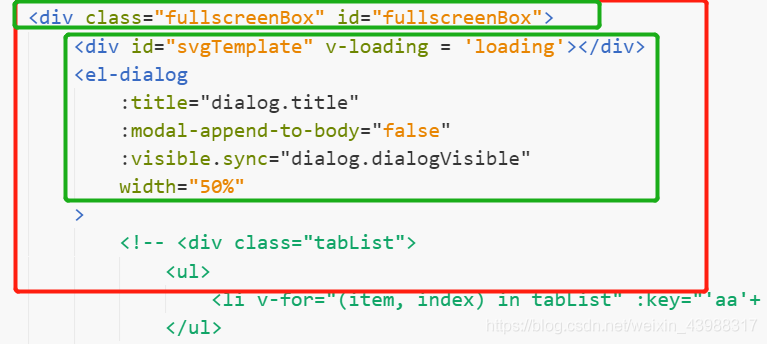

还有遇到一个问题，就是全屏弹窗，结合elementUI 使用的，操作的时候发现点击事件触发了，但是弹窗并不现实，
我刚开始以为是因为 z-index 的层级不够高，然后我尝试着浏览器动态调试，z-index: 99999999. 写了一大串的9 都不显示。
