某单机的随机振动试验条件如下表所示。
| 频率范围(Hz) | 功率谱密度(g2/Hz) |
| 10~100 | +3dB/oct |
| 100~600 | 0.2 |
| 600~2000 | -9dB/oct |
| 均方根加速度 | 12.81g |
| 时间 | 2min |
| 方向 | x/y/z |

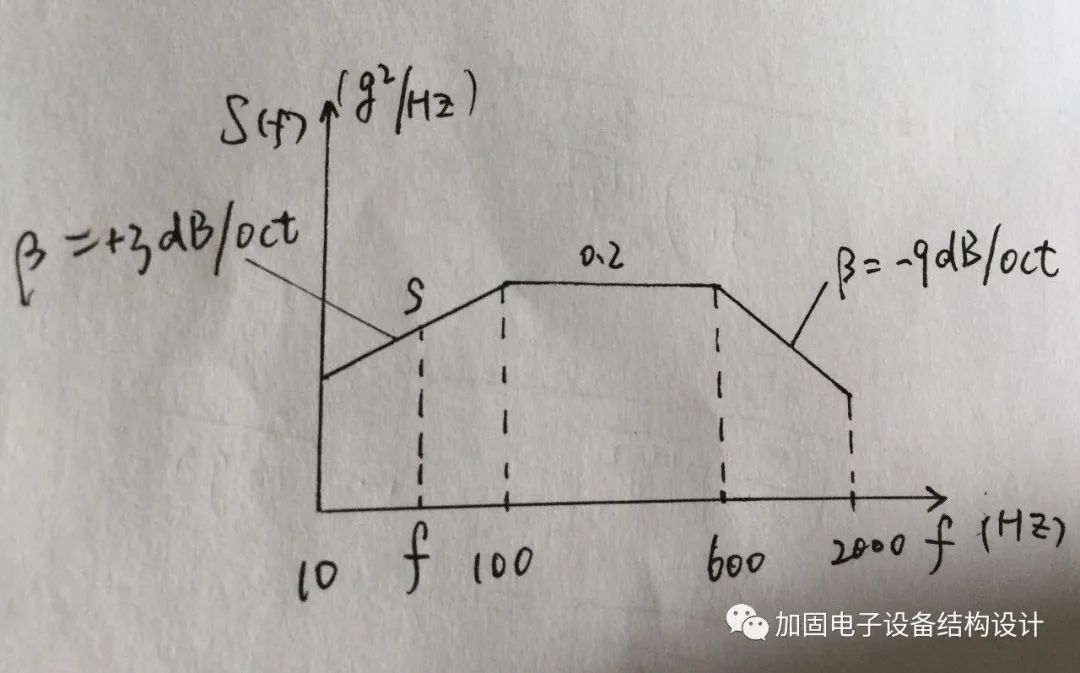

画出其功率谱密度曲线，如图1所示，是由平直谱和斜线谱组合的简单谱。
图1 某单机随机振动的激励谱
图1中，频率在100Hz~600Hz范围内，功率谱密度函数为一个常数，这种随机过程称为“白噪声”随机过程，表示在该频带内，系统的输入加速度均方值是恒定的，为0.2g2/Hz。 图1中，”非白噪声谱“的区域是用倍频程带宽增加或减少的分贝数表示的，因此需要转换为功率谱密度函数值，才能供计算分析使用。其转换公式推导如下：设斜线段的功率谱密度函数为S,频率为f，f0=100Hz
