matlab与组态王通讯——OPC通讯

这里不对OPC进行介绍。

一、OPC服务器——组态王

（1）首先在组态王里面新建一个工程，找到“设备”——“”OPC服务器

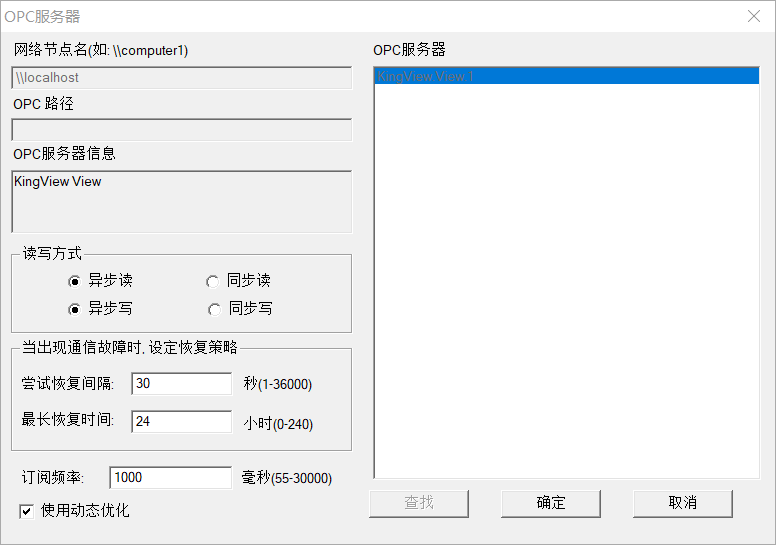

（2）新建OPC服务器,网络节点名由于不能使用默认的本机名称，建议不懂就照着下图输入\loaclhost，选中左侧KingView.View.1，其他照默认配置

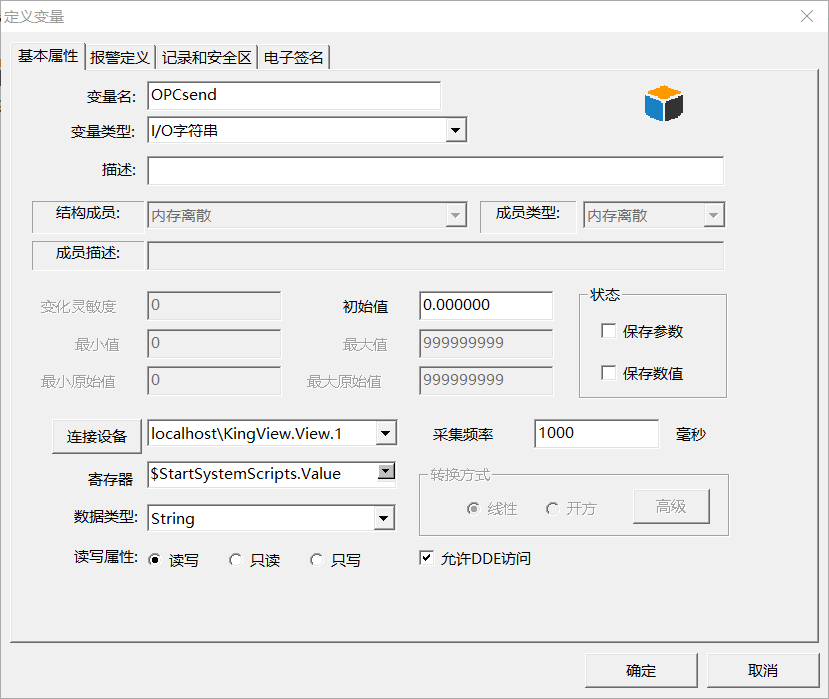

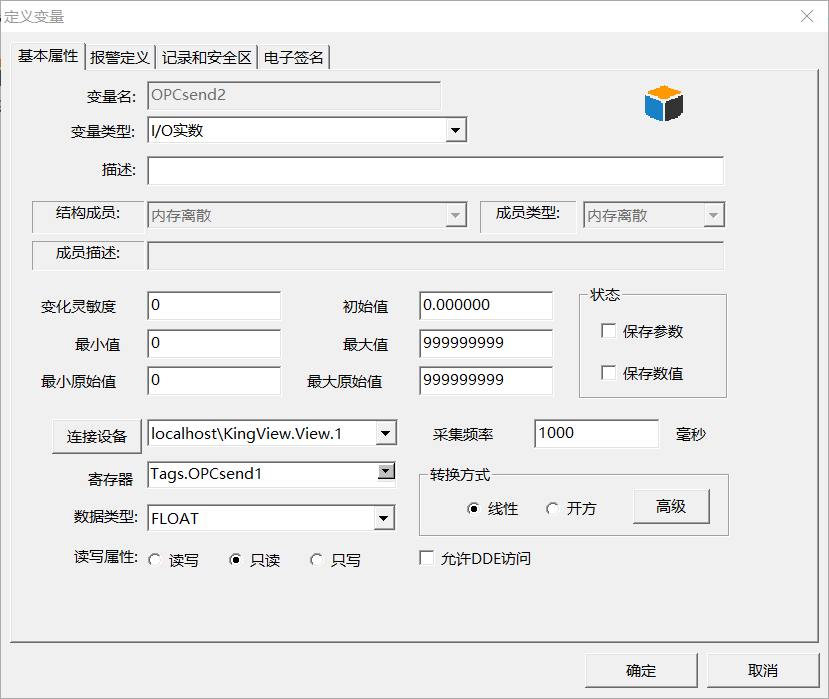

（3）添加变量名。先在“数据库”——“数据词典”中添加变量。

这里注意：变量名可以任意取，但是变量类型必须是“I/O型”，连接设备需要选中第一步设置的服务器名（一般为KingView.View.1）。

千万注意！！！需要组态王和matlab通讯的变量，必须选为“I/O型”！！！

寄存器可以任意选择，但是建议可以另外建立变量类型为“内存”型的变量，作为寄存器。也即，先建立一个“内存”类型的变量，然后重启组态王程序，再建立对应的I/O变量，在寄存器中选中刚刚建立的“内存”类型的变量。

采样频率按照需要选择。

（4）可能遇到问题：无法选择寄存器

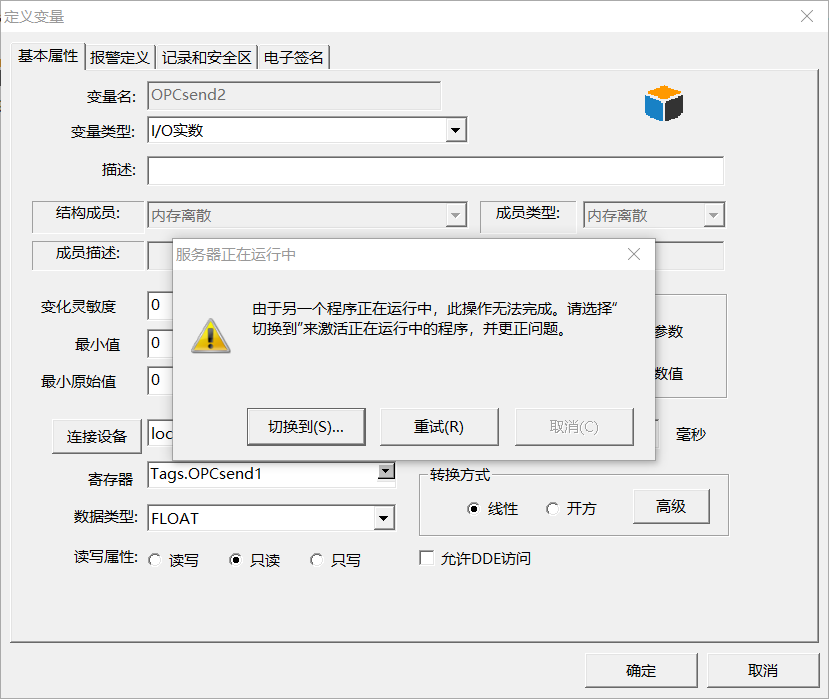

如果出现上图状况，请仔细看看下方的Windows任务栏！

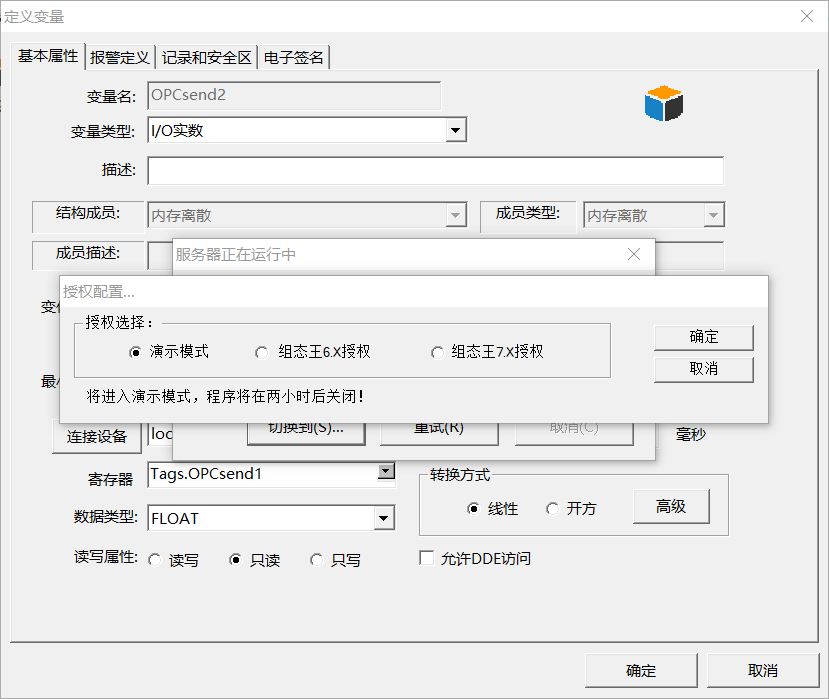

发生问题的原因主要是组态王软件未授权。选择寄存器会必须启动组态王的演示模式，启动时需要选择一下授权配置，如上图。点击演示模式就能正常显示寄存器了。

（5）建立一个画面读写变量和可视化变量，这里不做详解。OPC服务器配置完毕。

二、OPC客户端——matlab

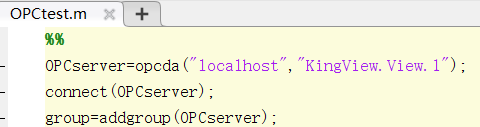

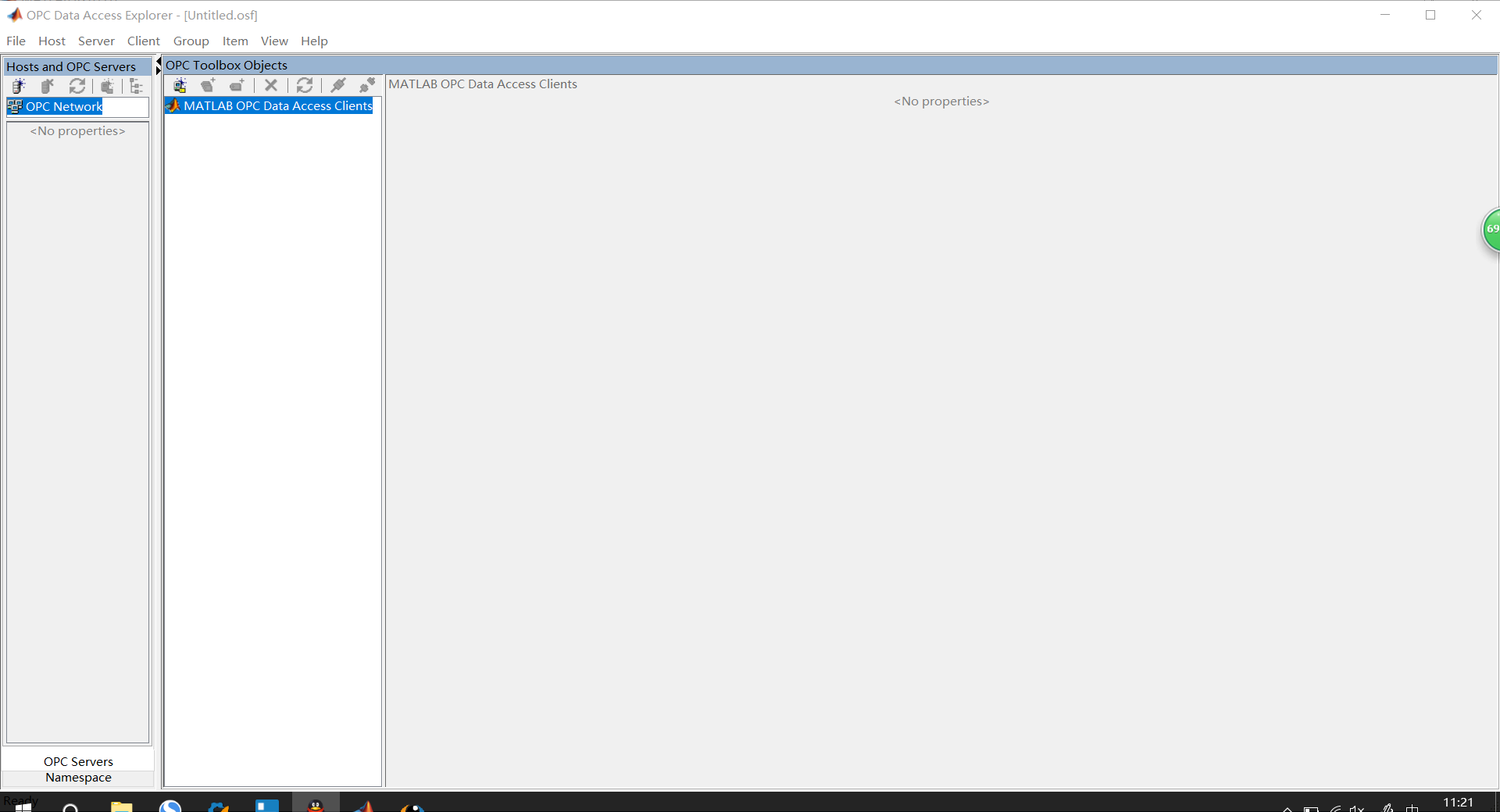

（1）设置一个opc客户端，可以通过写.m脚本文件，也可以输入opctools启动工具箱，也可以在.slx里面使用。

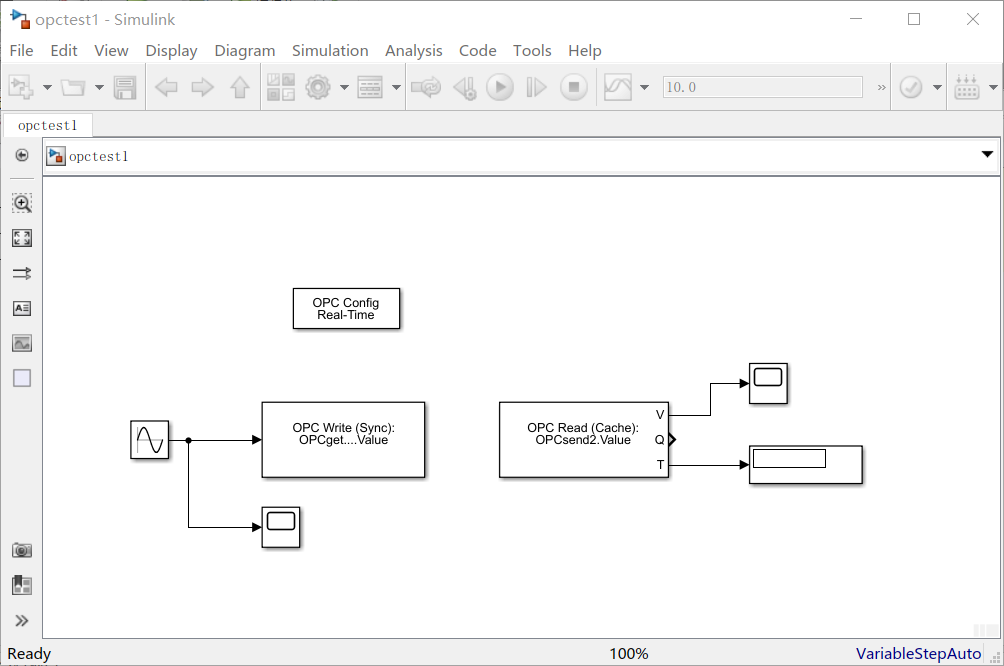

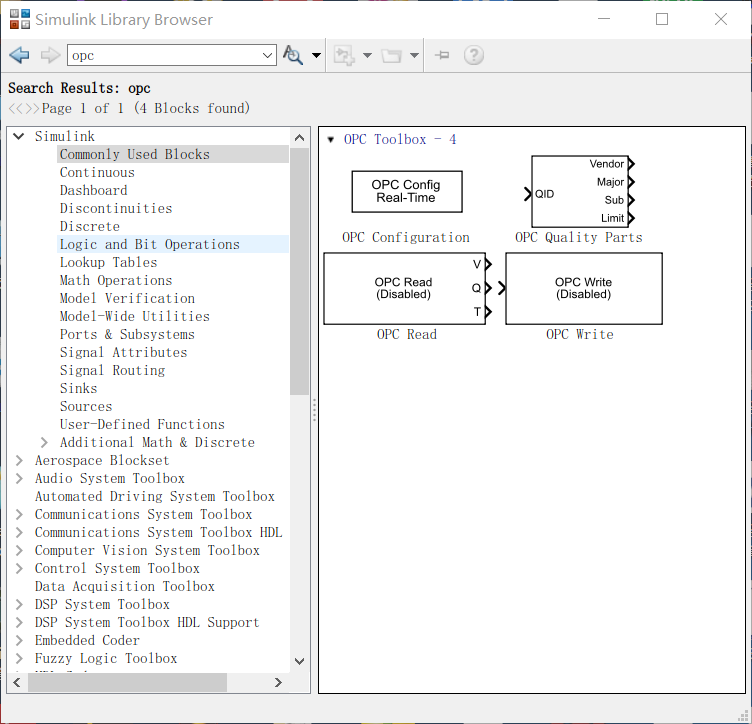

（2）这里主要讲simulink。首先从元件库里面搜索opc

需要选择的文件为：OPC Configuration（必须，配置OPC客户端设置）、OPC Read（读OPC服务器上变量）、OPC Write（写OPC服务器上变量）

(3)配置OPC Configuration

如上图，先双击“OPC Configuration”模块，点击上方的“Configure OPC Clients”，在弹出界面上点击“Add”，输入Host名称为之前一、（2）内设置的“网络节点名”（对应"\loaclhost"这里填"loaclhost"）。再点击“Select”点选服务器名称（KingView.View.1即是组态王OPC服务器）

（4）配置OPC Read（读OPC服务器上变量）、OPC Write（写OPC服务器上变量）

如上图，这里需要注意！！！matlab里面无法显示组态王OPC服务器内的变量名列表，但是不代表无法读写对应的I/O变量！！！

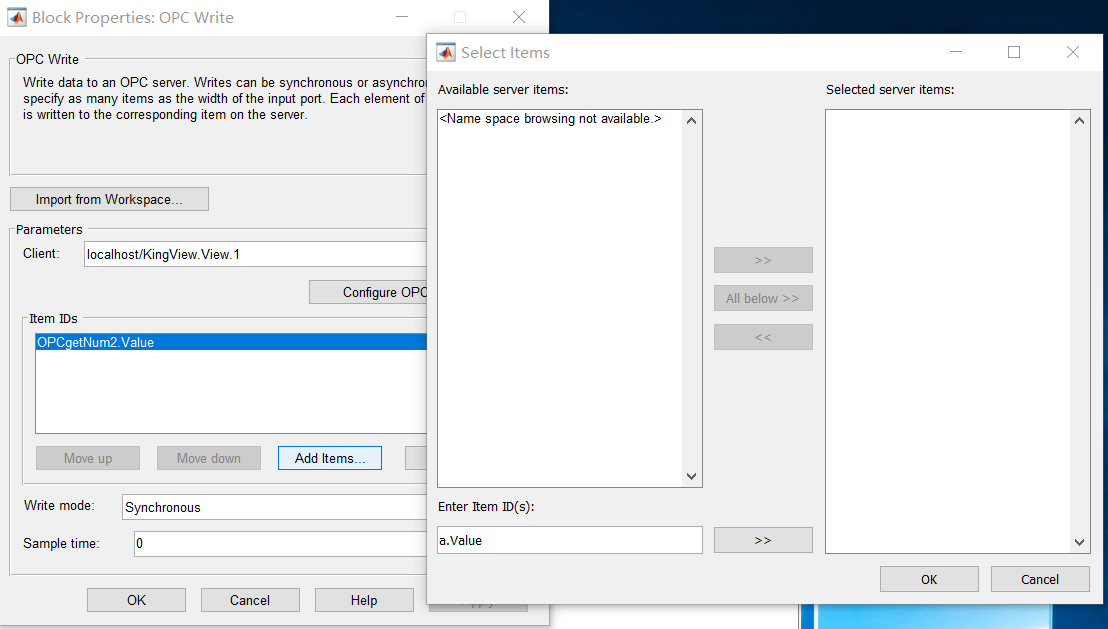

如上图所示，添加“Item IDs”就是添加对组态王OPC服务器内的指定I/O型变量的操作。在点击“Add Items”后弹出的界面里面“Enter Item ID(s)”输入之前在组态王里面的“数据词典”里添加的I/O型变量的名字，在加上.Value。这里注意！！！必须加上.Value，大小写不能错！！！（上图示例，组态王里面的“数据词典”里添加的I/O型变量的名字为“a”）

（5）完毕
