组态王6.55_组态王与S7200 SMART通过网口连接

1：在亚控公司网站下载2013年9月更新的驱动程序，版本为60.1.24.30，网址如下：

 http://www.kingview.com:8080/driverdownload/Kingview_Generic_Version_Extendedview.asp?Number=414

2．改写下载的驱动

 下载的驱动中有两个文件夹“KS驱动”和“KV驱动”。使用其中的“KV驱动”。

3．安装驱动程序

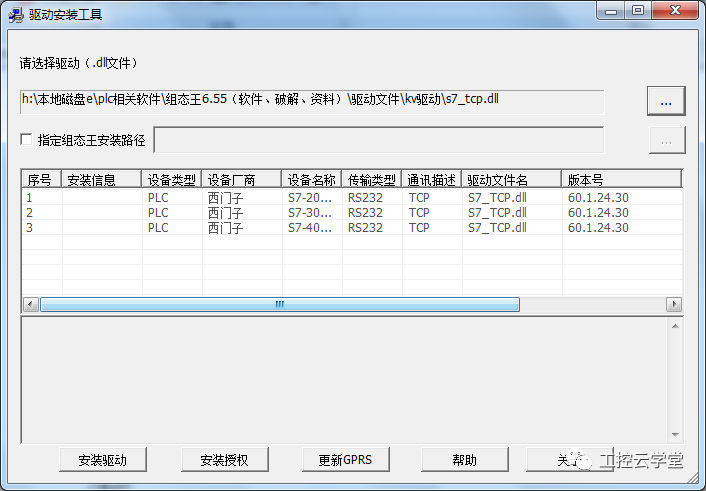

 单击Windows的“开始”按钮，执行菜单命令“所有程序组态王6.55工具安装新驱动”，双击其中的驱动文件“S7_TCP.dll”，单击“安装驱动”按钮，安装成功后显示“安装完成！

1、由于组态王没有与smart连接的驱动，连接前需手动修改驱动：

在组态王的安装目录中寻找

C:Program FileskingviewDRIVER 打开“kvS7200.ini”文件进行编辑如果有多台PLC需要连接，就把PLC地址罗列如下：

 [192.168.2.1:0]

[192.168.2.2:0]

[192.168.2.3:0]

[192.168.2.4:0]

/SMART

LocalTSAP=0200

RemoteTSAP=0200

TpduTSAP=000A

SourceTSAP=0009

2、 准备好一根普通网线，将电脑和PLC连接起来，打开组态王软件新建一个工程命名为”S7-200 SMART”

注意：必须手动修改网卡设置，采用固定IP保证和SMART在一个网段192.168.2.XX(修改方法百度)

3、新建设备连接点 ：点击弹出

下一步

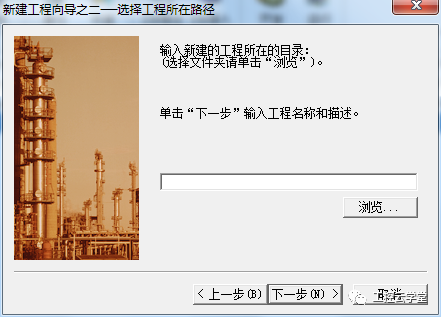

浏览选择保存路径，下一步

命名S7-200 SMART，完成。

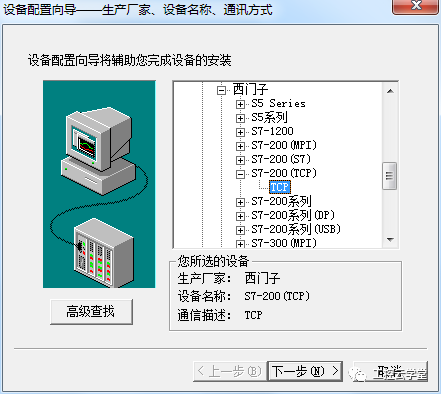

3.新建连接设备。

点击

双击右侧

弹出

下一步

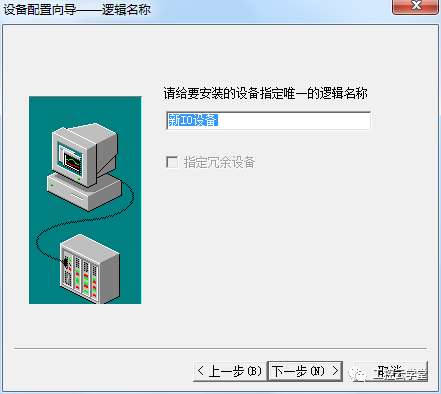

命名SMART，下一步。

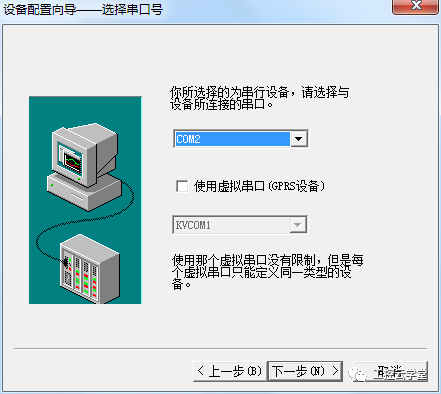

随便选择一个COM口，下一步。

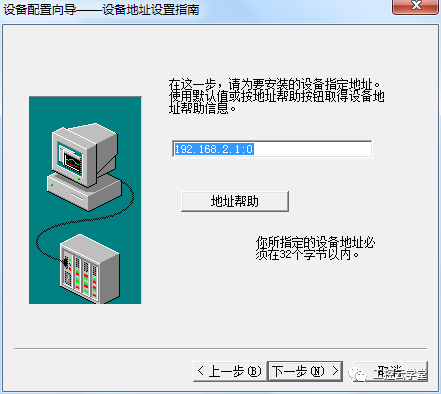

填写PLC的IP地址。SMART默认为192.168.2.1 下一步

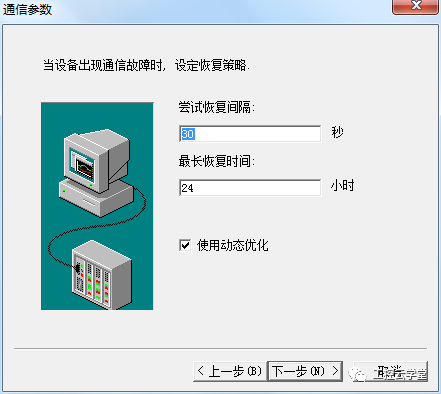

下一步

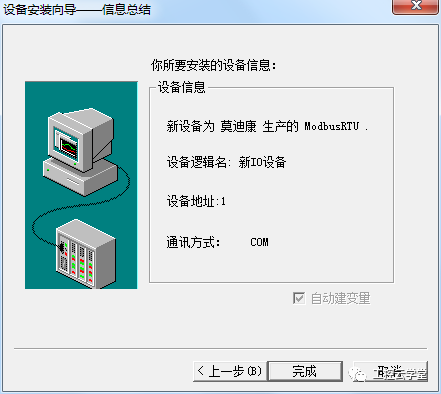

完成。

4.新建数据库变量。单击

双击右侧新建

弹出

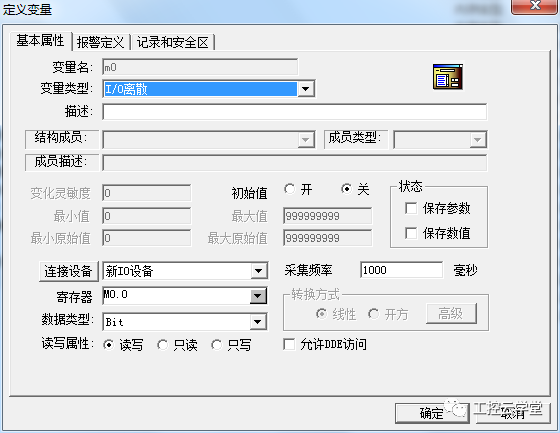

按上述方法新建三个变量，M0.0 ,M0.1 ,Q0.0

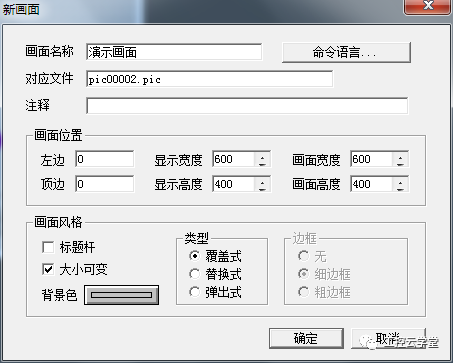

5、新建画面：点击指令树，文件，画面，双击右侧新建弹出

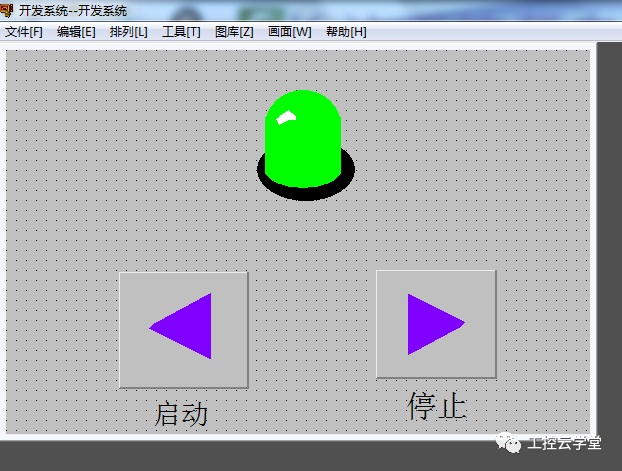

命名，修改画面参数，确定。建立下图画面

切换到运行模式操作一下。组态王就可以和SMART通讯上控制SMART动作。
