Matlab学习笔记（一）--绘图

1、固定坐标轴

1.1  axis函数

axis（[xmin xmax ymin ymax zmin zmax]）

如果只给出前4个参数，则MATLAB按照给出的x，y的最小值和最大值选择坐标系的范围，以便绘制二维曲线。如果给出全部参数，则系统按照给出的3个坐标轴的最小值和最大值选择坐标系的范围，以便绘制出合适的三维曲线。

axis函数功能丰富，常用格式还有：

axis equal：横、纵坐标采用等长刻度；

axis square：产生正方形坐标系（缺省为矩形）；

axis auto：使用缺省设置；

axis off：取消坐标轴；

axis on：显示坐标轴。

给坐标加网格线用grid命令来控制，grid on表示加网格线，grid off表示不加网格线，不带参数的grid命令在两种状态之间进行切换。

例：输入命令：

>>axis([-1,7,-1,7])

>>hold  on  //固化屏幕

此时画图窗口坐标从(-1,-1)到(7,7).

1.2  set函数

使用set可以设置坐标轴的一些属性

例：

axis([0 255 0 15000]);

set(gca,'xtick',[0:50:255]);%设置横坐标轴的间距

set(gca,'ytick',[0:1000:15000]);%设置纵坐标轴的间距

set(gca,'color','g');%设置绘图区域的颜色

1.3  xlim及ylim

例：

xlim([-2 30]);%设置x轴范围

ylim([12 90]);%设置y周范围

hold on;

说明：当仅设置一个坐标轴的范围时候，另外一个坐标轴将采用’auto’方式.

1.4设置绘图窗口的绘图区域位置

haxes=axes('Position',[0.05,0.45,0.9,0.53]);

上面是使用的相对坐标,也可以使用绝对坐标.

1.5获取坐标轴范围

h=get(gca,'xlim');%获取x的范围

k=get(gca,'ylim');%获取y的范围

2、绘图属性设置

作图的一些属性如下表：

注：要同时使用上面的多种属性时，直接放在一起就行.例如：plot([0,3],[0,3],'b:'),则画的直线为蓝色的虚线.

cla命令可以清除绘图窗口已有的图形.

3、绘制直线

3.1使用plot函数

【例一】

画从(0,1)到(2,3)的直线(实线)

plot([0,2],[1,3],'m')

【例二】

画从(0,0)到(6,3)的直线(虚线)

plot([0,6],[0,3],':')

【例三】：通过复数画直线

画从(0,1)到(2,3)的直线(实线)

x = [i , 2 + 3 * i];

polt(x,’m’)

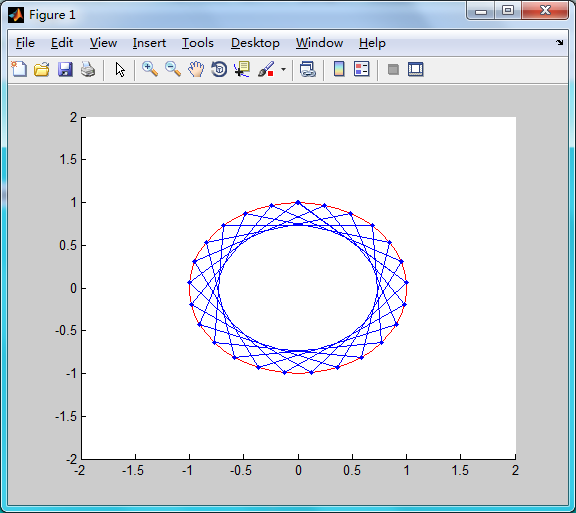

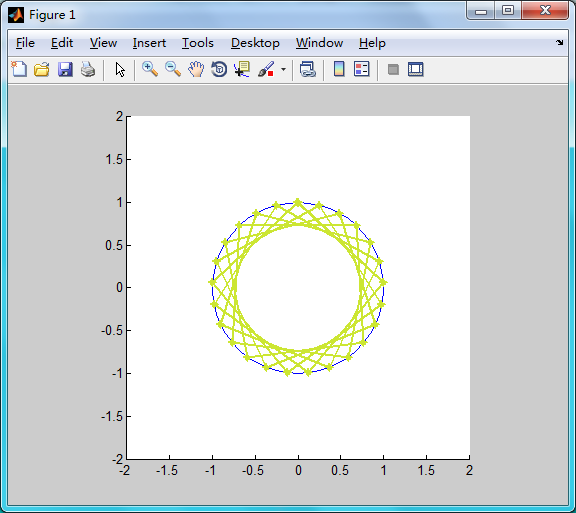

3.2使用line函数

使用line函数可以绘制直线，可以在二维平面画直线，也可以在三维平面画直线.

【例一】:

【例二】:

【例三】：小球运动

% 产生封闭的运动轨线

t1=(0:1000)/1000*10*pi;x1=cos(t1);y1=sin(t1);z1=-t1;

t2=(0:10)/10;x2=x1(end)*(1-t2);y2=y1(end)*(1-t2);z2=z1(end)*ones(size(x2));

t3=t2;z3=(1-t3)*z1(end);x3=zeros(size(z3));y3=x3;

t4=t2;x4=t4;y4=zeros(size(x4));z4=y4;

x=[x1 x2 x3 x4];y=[y1 y2 y3 y4];z=[z1 z2 z3 z4];

plot3(x,y,z,'b'),         axis off               % 绘制曲线

% 定义"线"色、"点"型（点）、点的大小（40）

h=line('Color',[1 0 0],'Marker','.','MarkerSize',40);

% 使小球运动

n=length(x);i=1;

while 1

   set(h,'xdata',x(i),'ydata',y(i),'zdata',z(i));

   drawnow;

   pause(0.0005)

   i=i+1;

   if i>n

      break;

   end

end

4、图形标注

4.1  text函数

【例一】

在坐标(1,-0.2)出输出字符’3’

text(1,-0.2,num2str(3))

注：num2str()函数功能是将数字转换成字符串

【例二】

在(2,3)处标出其坐标

text(2,3,'(2,3)')

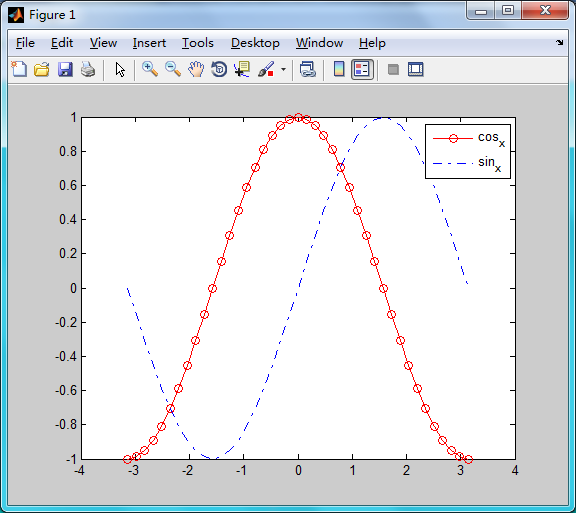

4.2  legend函数

legend函数可以对同一绘图窗口的多条曲线进行标注.

使用示例：

4.3其它标注

title（图形名称）

xlabel（x轴说明）

ylabel（y轴说明）

zlabel（z轴说明）

title和xlabel，ylabel，zlabel函数分别用于说明图形名称和坐标轴的名称。

5、设置曲线样式

图4-1 线型选项

图4-2 颜色选项

图4-3 标记符号选项

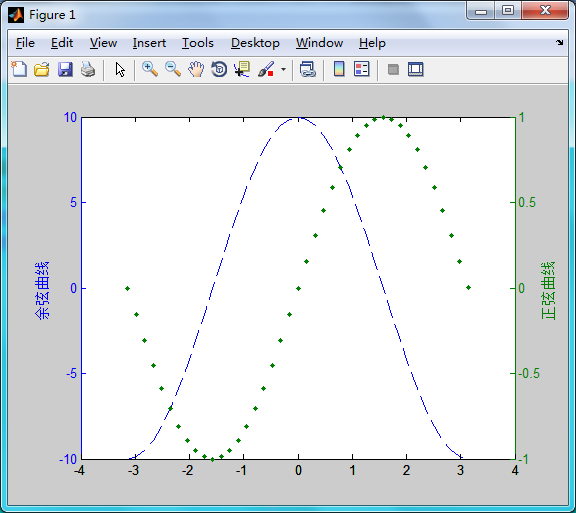

6、使用双坐标轴绘制图形

plotyy函数可以在双坐标轴上绘制曲线.

使用格式：

[AX,h1,h2] = plotyy(x1,y1,x2,y2)

说明：

AX为绘图的纵坐标的句柄,AX(1)代表左边纵坐标的句柄,AX(2)代表右边纵坐标的句柄；h1为左边图形的句柄;h2为右边图形的句柄.

使用示例：

7、图形窗口的分割

subplot函数的调用格式为：

subplot(m,n,p)

该函数将当前图形窗口分成m×n个绘图区，即m行n列个绘图区，区号按行优先编号，且选定第p个区为当前活动区。在每个绘图区允许以不同的坐标系单独绘制图形。

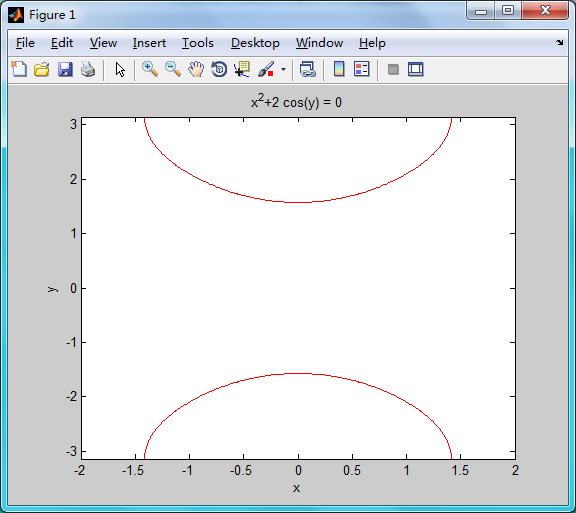

8、隐函数绘图

MATLAB提供了一个ezplot函数绘制隐函数图形，下面介绍其用法。

(1) 对于函数f = f(x)，ezplot函数的调用格式为：

ezplot(f)：在默认区间-2π<x<2π绘制f = f(x)的图形。

ezplot(f, [a,b])：在区间a<x<b绘制f = f(x)的图形。

(2) 对于隐函数f = f(x,y)，ezplot函数的调用格式为：

ezplot(f)：在默认区间-2π<x<2π和-2π<y<2π绘制f(x,y) = 0的图形。

ezplot(f, [xmin,xmax,ymin,ymax])：在区间xmin<x<xmax和ymin<y<ymax绘制f(x,y) = 0的图形。

ezplot(f, [a,b])：在区间a<x<b和a<y< b绘制f(x,y) = 0的图形。

(3) 对于参数方程x = x(t)和y = y(t)，ezplot函数的调用格式为：

ezplot(x,y)：在默认区间0<t<2π绘制x=x(t)和y=y(t)的图形。

ezplot(x,y, [tmin,tmax])：在区间tmin < t < tmax绘制x=x(t)和y=y(t)的图形。

【例一】

【例二】

【例三】
