概述
T字形法侧可以简单了解就是一横一竖，或者横竖不一定是直伸带有弧度也可理解为T字形，然后两个面旋接的再倒圆角，目的让圆角更好控制不容易变形，但是不了解曲面造型的人员最困惑都是圆角的位置，因为总想着简单顺滑的面和圆角一起构面了，结果曲面变化比较大或圆角完成无规律，所以就和大家分享运用简单的面构建复杂的曲面造型，技巧名称T字形法侧，如图下说明；

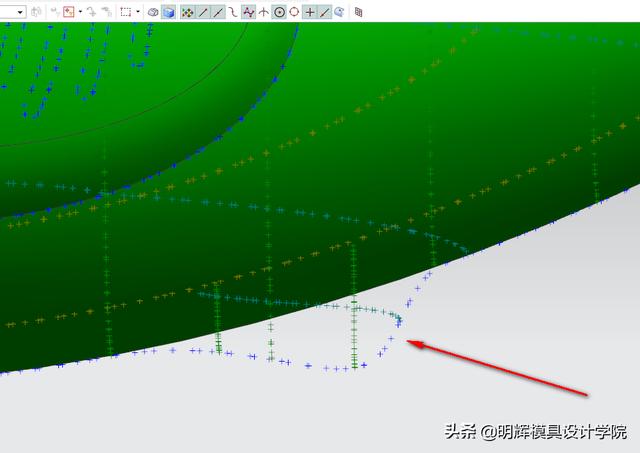

步骤1；红色箭头的局部区域轮廓都能了解到有三个圆角，特别是绿色基准面相切的圆角处理不好很容易外观变形。
步骤2；首先在草图中，按照蓝色点来描述直线，圆角的位置单独做缓冲过渡。

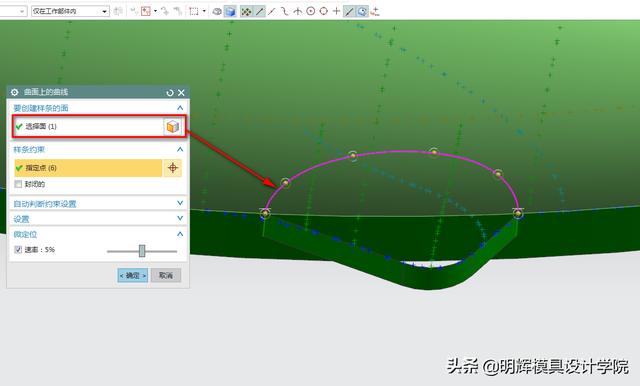

步骤3；观察到了吗？圆角并没有先处理，而是找到圆角拐角相交，构面前先绘制曲线，曲面上的曲线与桥接曲线都可以，注；加载截面线尽量向内冲，最起码要超越圆角相切点位置，不然等会处理圆角曲面不够长就麻烦了。

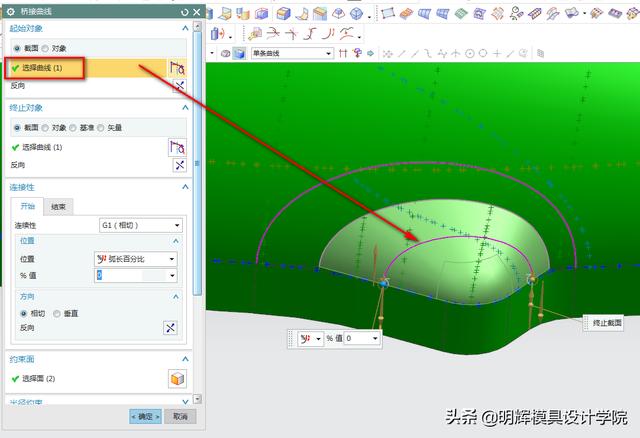

步骤4；用桥接曲线，依附着圆角的相切边过渡。

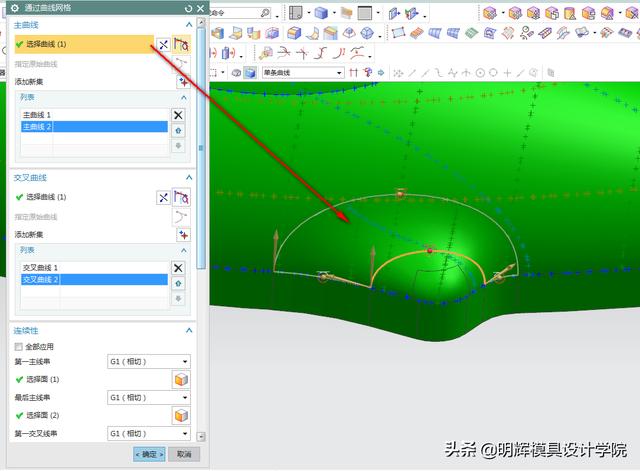

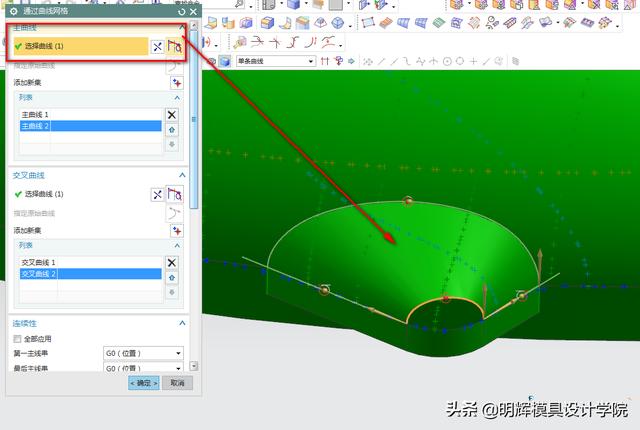

步骤5；构建简单弓形面，为什么说简单呢？因为主线串与引导线的交叉位置成90度，注意；弓形面要求与主要外观面过渡相切。

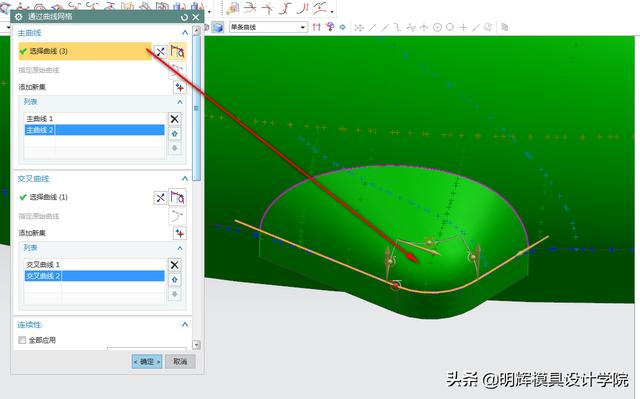

步骤6；然后切割4边面，再构建收尾的圆角面。

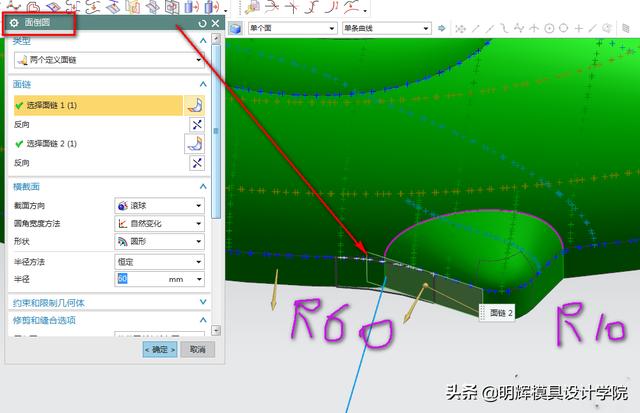

步骤7；设计中产品的外观面有着各种各样的圆角变化要求，通常都会遇到规律圆角相同大小，另外圆角大小完全不相同。

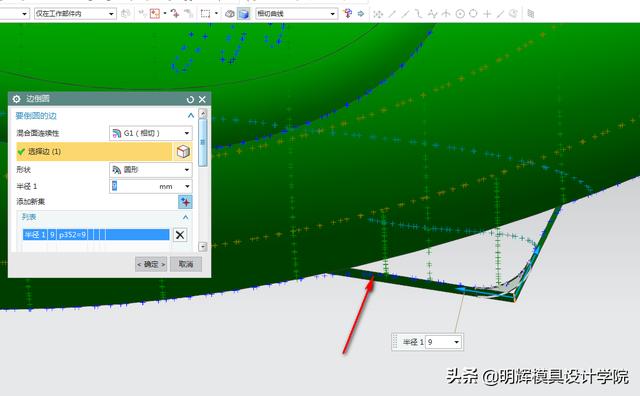

步骤8；一般相同圆角大小可以直接用边倒圆，但是遇到圆角大小不相同时或者要求圆角外观顺滑，可以用曲面来替代圆角,在圆角的边境的基础上桥接曲线。
步骤9；二面夹攻法侧，一定要两个基准做呼应，曲面才能够圆滑过渡。
