1 简介

Hi，大家好，这里是丹成学长，今天向大家介绍一个学长做的单片机项目

基于STM32的人体红外测温枪温度采集系统

大家可用于课程设计或毕业设计

2 主要器件

STM32
GY-906 温度传感器
OLED 显示器
红外热释电传感器
TP4056 充电器模块
18650 电池
18650 电池座
5 V DC-DC 升压转换器
翘板开关 -15 × 21 毫米
5 毫米绿色 LED
5 毫米红色 LED

工具清单：

烙铁
线切割机
剥线钳

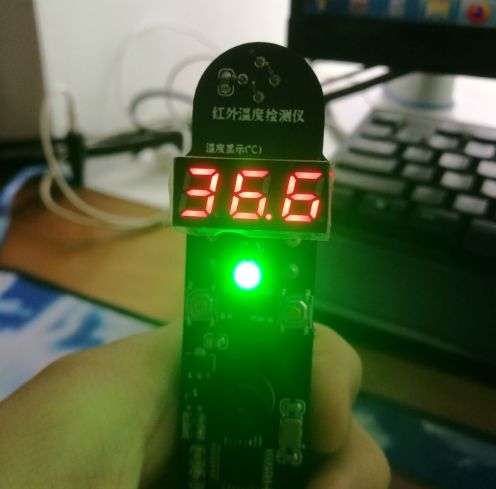

3 实现效果

在这里插入图片描述

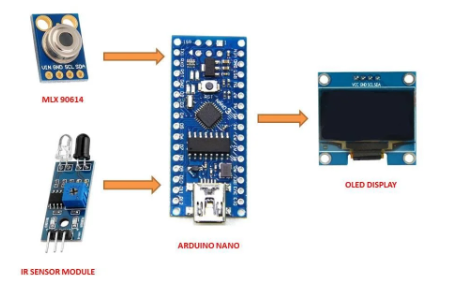

4 设计原理

在这里插入图片描述
工作原理很简单，红外测温传感器MLX90614在额头与传感器之间的距离（由红外传感器测量）匹配设定值时读取人体温度。传感器读数发送到 Arduino 进行处理，处理后的值显示在 0.96" OLED 显示屏上。

除了 OLED 显示屏外，还使用了两个 LED 和一个蜂鸣器来指示输出。

当体温正常时，绿色LED（LED1）亮，蜂鸣器鸣叫。
当体温高于 104 华氏度时，红色 LED ( LED2 ) 会亮起，蜂鸣器会发出较长时间的哔哔声。

MLX90614 红外温度传感器

MLX90614 是一款用于非接触式温度测量的红外测温仪，能够测量 -70 至 380°C 之间的温度。该传感器采用红外敏感热电堆探测器芯片和信号调节ASIC集成在一个芯片中。它基于 Stefan-Boltzmann 定律工作，该定律指出所有物体都会发射 IR 能量，并且该能量的强度将与该物体的温度成正比。传感器中的传感单元测量目标物体发射了多少红外能量，计算单元使用 17 位内置 ADC 将其转换为温度值，并通过 I2C 通信协议输出数据。

传感器测量物体温度和环境温度以校准物体温度值。MLX 90614 传感器可以读取 -40 到 125 ˚C（-40 到 257 °F）范围内的环境温度和 -70 到 380 ˚C（-94 到 716 °F）范围内的物体温度。

红外测温仪与 Arduino 的连接非常简单，因为它像许多其他组件一样使用 I2C 通信接口。
MLX90614 温度计有 4 个引脚：VIN、GND、SCL 和 SDA。

连接应如下所示：

stm32–> MLX 90614

5V —> VIN
地 --> 地
gpio2 ----> SCL
gpio3 ----> SDA

其他器件就不展示了

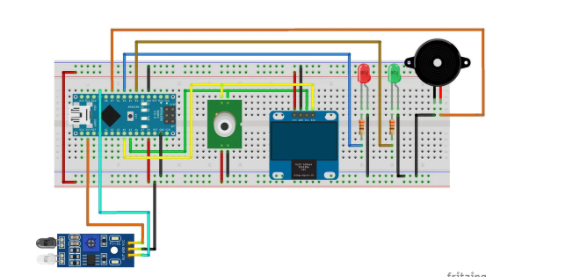

最后接线如下：
在这里插入图片描述

5 部分实现代码

读取温度代码

u16 SMBus_ReadMemory(u8 slaveAddress, u8 command)
{
    u16 data;
    u8 Pec;
    u8 DataL=0;
    u8 DataH=0;
    u8 arr[6];
    u8 PecReg;
    u8 ErrorCounter;
    ErrorCounter=0x00;// Initialising of ErrorCounter
	slaveAddress <<= 1;	//2-7位表示从机地址 从机地址左移一位，把读写位空出来
    do
    {
repeat:
        SMBus_StopBit();
        --ErrorCounter;
        if(!ErrorCounter) //ErrorCounter=0?
        {
            break;	//如果为0就跳出do-while{}循环
        }
        SMBus_StartBit();
        if(SMBus_SendByte(slaveAddress))//发送从机地址最低位Wr=0表示接下来写命令
        {
            goto	repeat;
        }
        if(SMBus_SendByte(command))//发送命令
        {
            goto	repeat;
        }
        SMBus_StartBit();
        if(SMBus_SendByte(slaveAddress+1))	//发送从机地址+1最低位Rd=1表示接下来读数据
        {
            goto	repeat;
        }
        DataL = SMBus_ReceiveByte(ACK);	//读低位数据保存到DataL
        DataH = SMBus_ReceiveByte(ACK); //读高位数据保存到DataH
        Pec = SMBus_ReceiveByte(NACK);	//读校验数据保存到Pec
        SMBus_StopBit();
        arr[5] = slaveAddress;
        arr[4] = command;
        arr[3] = slaveAddress+1;
        arr[2] = DataL;
        arr[1] = DataH;
        arr[0] = 0;
        PecReg=PEC_Calculation(arr);//Calculate CRC 数据校验
    }
    while(PecReg != Pec);
	data = (DataH<<8) | DataL;
    return data;
}
