NB模组状态转换及PSM模式配置（收集）

 NB模组状态转换及PSM模式

    PSM：Power Saving Mode，省电模式

    TAU：Tracking Area Update，跟踪区更新

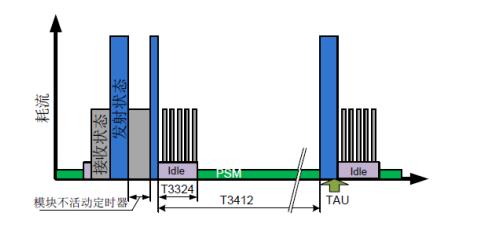

        模块进入PSM 的过程如下：模块在与网络端建立连接或跟踪区更新（TAU）时，会在请求消息中申请

进入PSM，网络端在应答消息中配置T3324 定时器数值返给模块，并启动可达定时器。当T3324 定时器

超时后，模块进入PSM。模块在针对紧急业务进行连网或初始化PDN（公共数据网络）时，不能申请进入

PSM。

        当模块处于PSM 模式时，将关闭连网活动，包括搜寻小区消息、小区重选等。但是T3412 定时器（与

周期性TAU 更新相关）仍然继续工作。

        如下任意一种方式可使模块从PSM 退出：

T3412 定时器超时后，模块将自动退出PSM；

也可以通过PWRKEY 或者PSM_EINT*将模块从PSM 唤醒。

    模块上电开机，发送AT指令，查询一下模块的工作模式，

发送 AT+CPSMS?

应答 +CPSMS: 1,,,"00100011","00001011"

    通过应答，可以看到，模块出厂，默认允许使用PSM模式。

    "00100011" - <Requested_Periodic-TAU>，T3412定时器（与周期性TAU更新相关）的值为 3 hours。

    "00001011" - <Requested_Active-Time>，T3324定时器的值为 22 seconds。

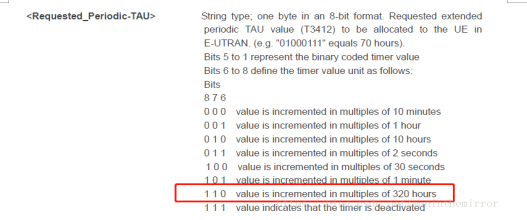

    那么这两个定时器，最大可以设置为多少呢？看AT指令集可以得到答案，

    没理解错，TAU（T3412）的最大极限可以是 320*31  小时？

    思考一个问题，模块为什么要设计出 PSM 功能？这还用问，省电，超级省电。既然想省电，我操作模块上传数据之后索性切断电源就好了啊，这样岂不是更省电。其实这样做没啥问题，但是 PSM 的巧妙在于，它使模组与核心网侧巧妙配合，当模组在 Requested Active Time value（T3324）这段时间内，模组是可以接收寻呼消息的，如果是切断电源，这个寻呼消息就没法保证能够接收下来。

    启动 PSM 模式情况下，查询 EPS Network Registration Status，

发送 AT+CEREG?

应答 +CEREG: 5,1,"4A50","093E1555",9,"00",0,0,"00001011","11100000"

     --------------------------------------------------------------------------------------------------------------

• 模组的三种状态状态（CONNECT、Idle、PSM）
  ●CONNECT 到 Idle:不活动定时器超时，不活动定时器可配置 1-3600s，默认 20s（参考）。
  ●Idle 到 PSM：active timer 超时，active timer 可配置 0-11160 s，由客户在运营商那里开的NB卡决定。
  ●PSM 到 CONNECT：UE 有上行数据或者 TAU 定时器超时，TAU 定时器 0-310h,默认 12h（参考）。


  　　二、PSM模式配置
  　　指令设置格式 AT+CPSMS=[<mode>,,,<Requested_Periodic-TAU>[,<Requested_Active-Time>]]

  Defined values ：


  <mode>: UE 使能或失能 PSM 状态
  0 失能 PSM 状态
  1 使能 PSM 状态
  2 失能 PSM 并丢弃 PSM 的所有参数，如果可用，重置为制造商特定的默认值。

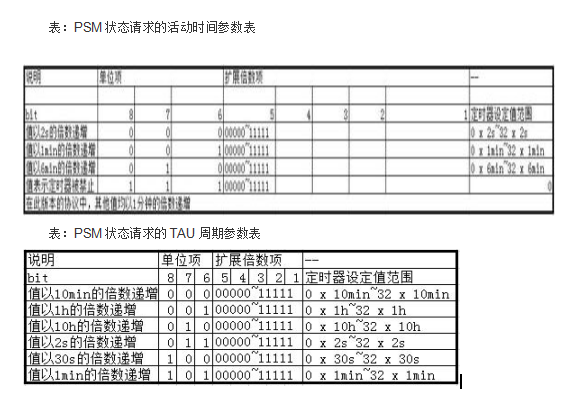

  <Requested_Periodic-TAU>：一字节8位数据格式。在E-UTRAN中UE请求的TAU扩展周期值。 数据高3位为单位值，低5位为对应单位扩展倍数（例：“01000111”中“010”为“10h”单位，“00111”为对应档位扩展7倍，即请求的TAU周期扩展值为“70h”）。PSM状态请求的TAU周期参数表。


  　　注：TAU 周期值核心网与 UE 协商决定，目前测试均由核心网决定 UE 端更改配置无效。TAU 周期：IDLE时间+PSM时间


  <Requested_Active-Time>：一字节 8 位数据格式，UE 请求的活动时间值。数据高 3 位为单位值，低 5 位为对应单位扩展倍数（例：“00100100”中高 3 位“001”为“1 min”单位，低 5 位为对应单位扩展倍数，即请求的活动时间值为 4 min）。详细参数配置 PSM 状态请求的活动时间参数表。


  　　注：UE 请求的活动时间值由核心网与 UE 协商决定，目前测试均由核心网决定 UE 端更改配置无效。活动时间：IDLE时间


  　　例：AT+CPSMS=1,,,01000011,01000011 //设定 PSM 参数
  OK


  AT+CPSMS? //读取参数当前设定值

  +CPSMS:1,,,01000011,01000011
  OK


  AT+CPSMS=? //列出参数可设定值范围
  +CPSMS: (0,1,2),,,( 00000000-11111111),(00000000-11111111)
  OK


  AT+CPSMS=1 //使能PSM

  ok


  AT+CPSMS=0 //关闭PSM
  ok



最后
