概述

介绍

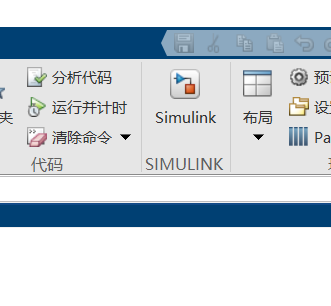

创建模型步骤

模块集

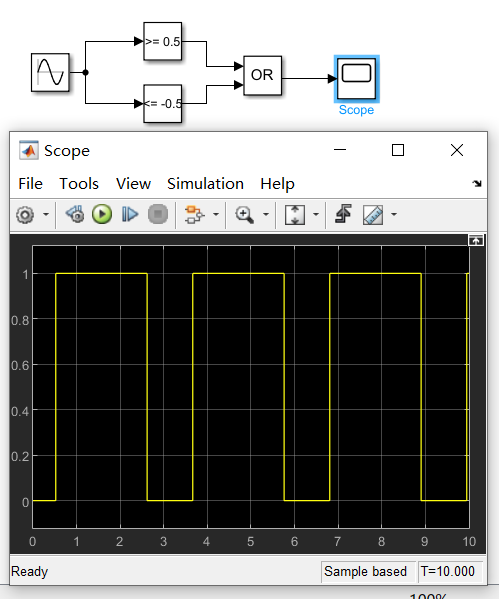

使用模块创建框图：将需要的模块拖拽出来并连接

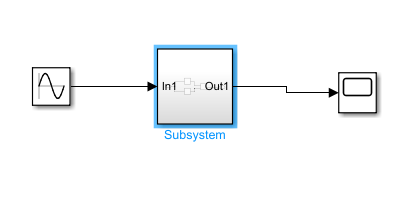

子系统及其封装

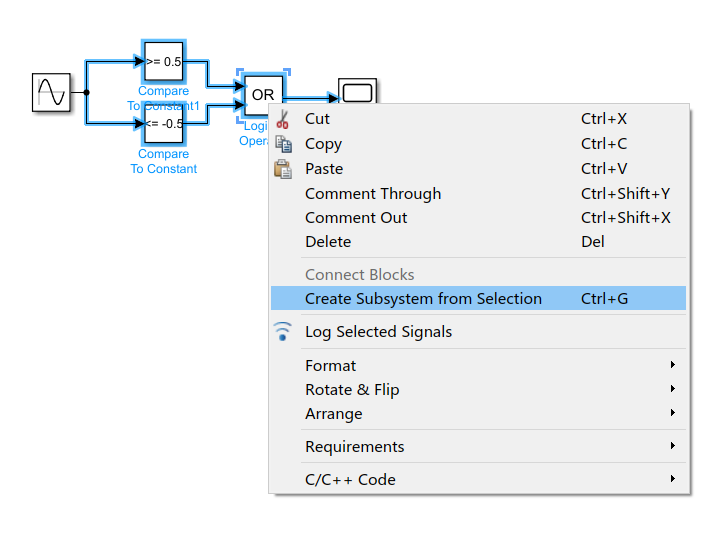

选中并右击，进行子系统封装

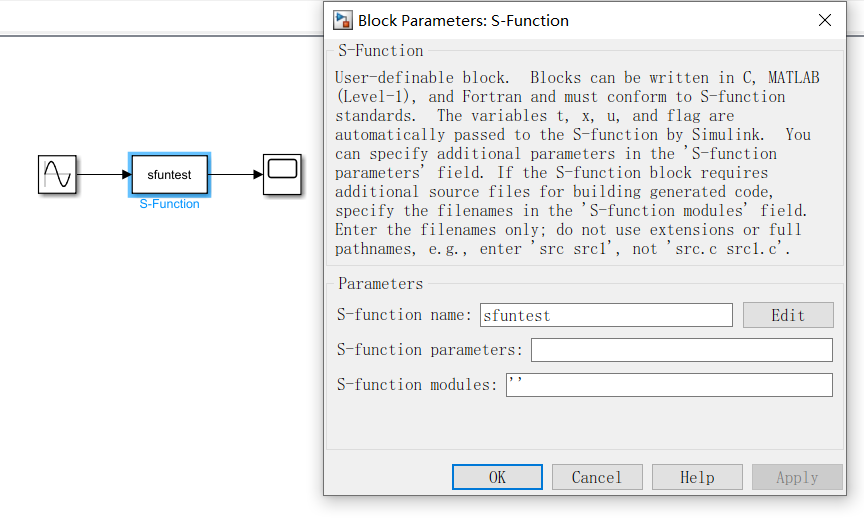

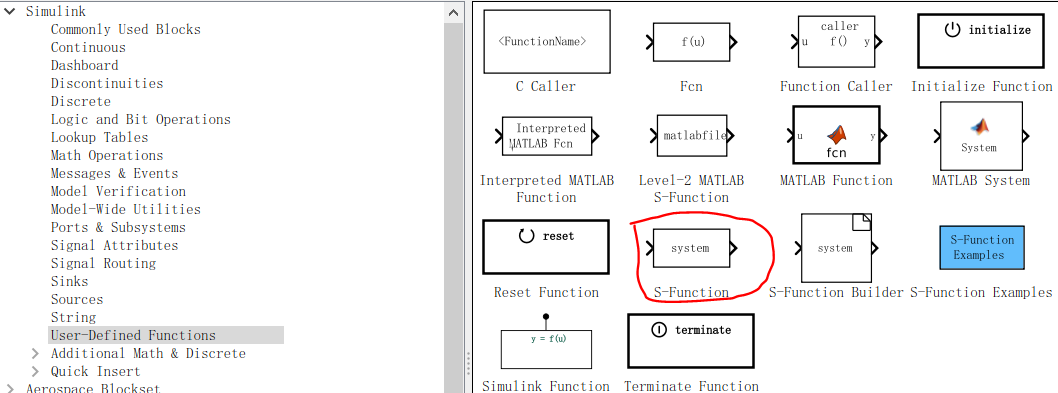

S-函数

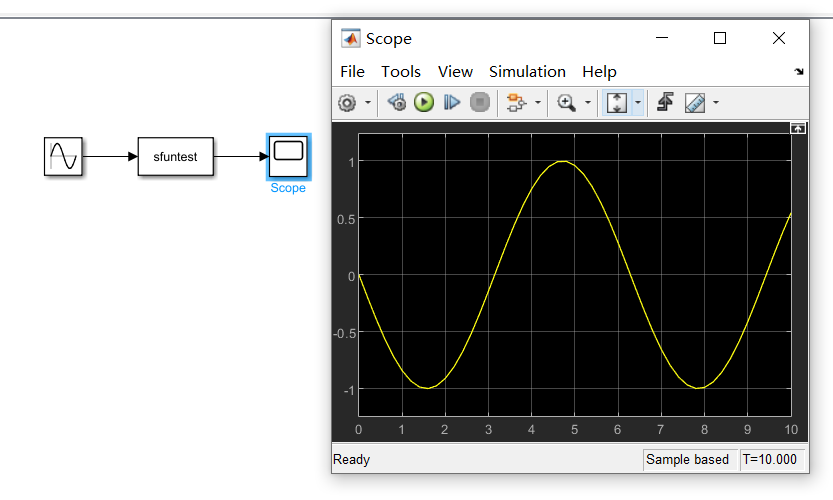

Level-1 M文件型：创建sfuntest.m文件，实现y=-x功能

%sfuntest：S-函数的函数名
%t：当前仿真时间
%x：状态向量
%u：输入向量
%flag：用来标示仿真步骤，调用不同的回调函数
%sys：不同flag意义不同。0-系统描述、1-微分结果、2-更新结果、3-输出结果、4-下一个采样点、9-控制
%x0：输出状态值（只有flag为0时返回）
%str：状态字符串（只有flag为0时返回）
%ts：采样时间（只有flag为0时返回）
%（level-1的规定格式，照做就行了，除了函数名不要去改动）
function [sys,x0,str,ts,simStateCompliance] = sfuntest(t,x,u,flag)
switch flag,
  case 0,
    [sys,x0,str,ts,simStateCompliance]=mdlInitializeSizes;
  case 1,
    sys=mdlDerivatives(t,x,u);
  case 2,
    sys=mdlUpdate(t,x,u);
  case 3,
    sys=mdlOutputs(t,x,u);
  case 4,
    sys=mdlGetTimeOfNextVarHit(t,x,u);
  case 9,
    sys=mdlTerminate(t,x,u);
  otherwise
    DAStudio.error('Simulink:blocks:unhandledFlag', num2str(flag));
end

%初始化
function [sys,x0,str,ts,simStateCompliance]=mdlInitializeSizes
sizes = simsizes;
sizes.NumContStates  = 0;       %连续状态个数
sizes.NumDiscStates  = 0;       %离散状态个数
sizes.NumOutputs     = 1;       %输出数目
sizes.NumInputs      = 1;       %输入数目
sizes.DirFeedthrough = 1;       %有无直接反馈（输出=k*输入，表示有直接反馈；输出=k*状态，表示相反）
sizes.NumSampleTimes = 1;       %采样时间个数，至少一个采样时间
sys = simsizes(sizes);
x0  = [];       %初始状态
str = [];       %状态字符串
ts  = [0 0];    %采样时间，[0 0]连续采样时间、[0 1]连续采样时间并以最小步长运算、
                %[period offset]采样时间Tm=m*period+offset、[-2 0]变步长离散采样时间，由flag=4设置、
                %[-1 0]最小步长内改变的函数并采用驱动模块的采样时间、[-1 1]最小步长内不改变的函数并采用驱动模块的采样时间
simStateCompliance = 'UnknownSimState';

%状态导数函数
function sys=mdlDerivatives(t,x,u)
sys = [];

%状态表示函数
function sys=mdlUpdate(t,x,u)
sys = [];

%输出函数
function sys=mdlOutputs(t,x,u)
sys = -1 * u;

%下一步采样时间
function sys=mdlGetTimeOfNextVarHit(t,x,u)
sampleTime = 1;     %采样步长
sys = t + sampleTime;

%采样结束
function sys=mdlTerminate(t,x,u)
sys = [];
