首先不要慌张，8266模块不像你想象的那么难，只要简单掌握一些AT指令还是很好操作的，下面步入正题。

目录

1、模块及管脚介绍

2、硬件连接

3、AT指令

4、连接巴法云平台

1、模块及管脚介绍

ESP8266模块是深圳安信可公司基于ESP8266芯片研发，特点是成本低、使用简便、功能强大，拥有业内极富竞争力的封装尺寸和超低能耗技术，为移动设备和物联网应用设计，可将用户的物理设备连接到Wi-Fi 无线网络上，进行互联网或局域网通信，实现联网功能，将硬件联网是一件比较麻烦的事情，但是通过使用 ESP8266 WiFi模块，仅需要通过串口使用AT指令控制，就能满足大部分的联网功能需求，实现物物互联。

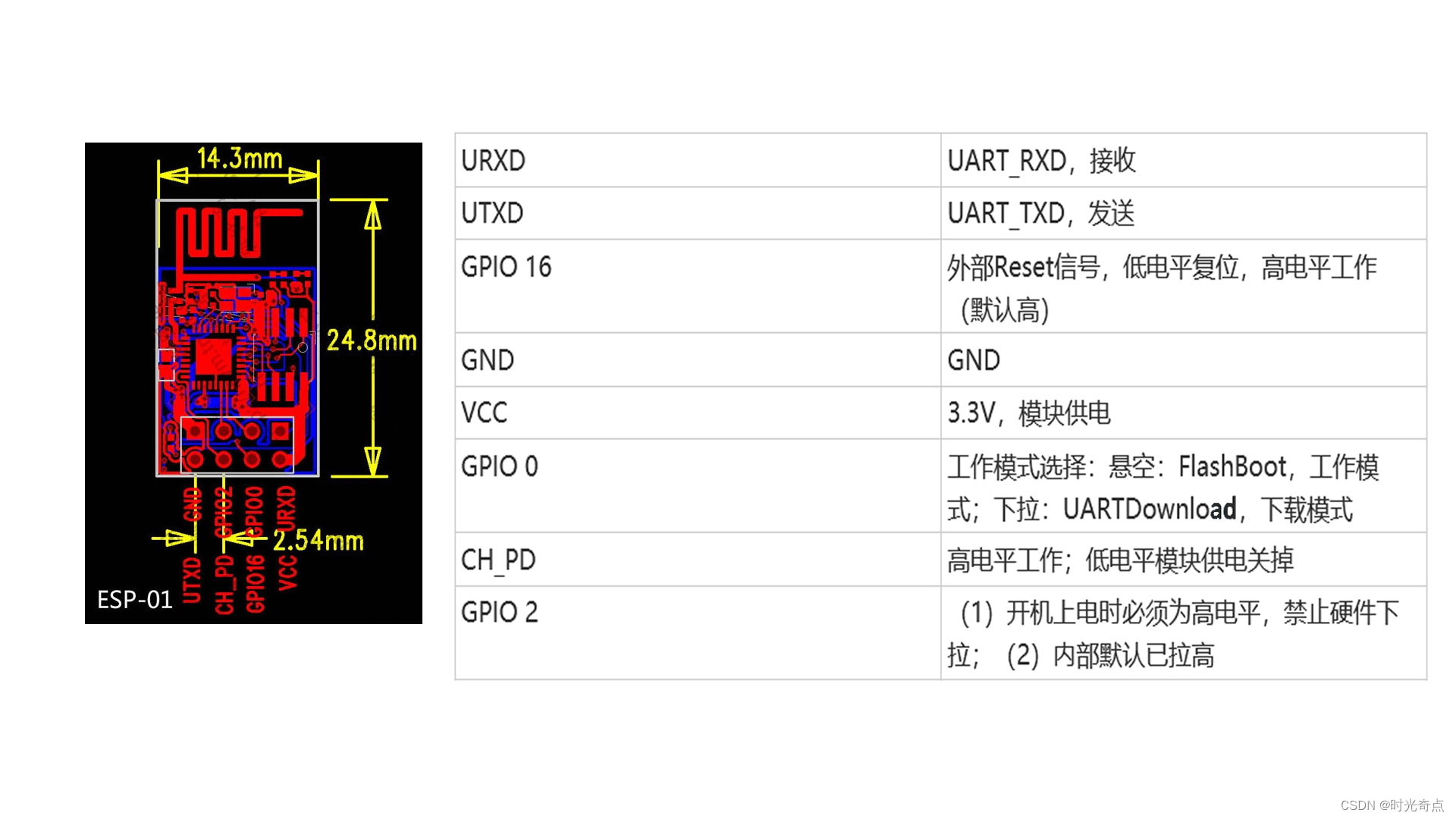

下面是模块的管脚介绍

 值得注意的是，模块的供电是3.3V，且CH_PD和VCC管脚必须同时接3.3V电源，模块才能正常工作。

硬件连接

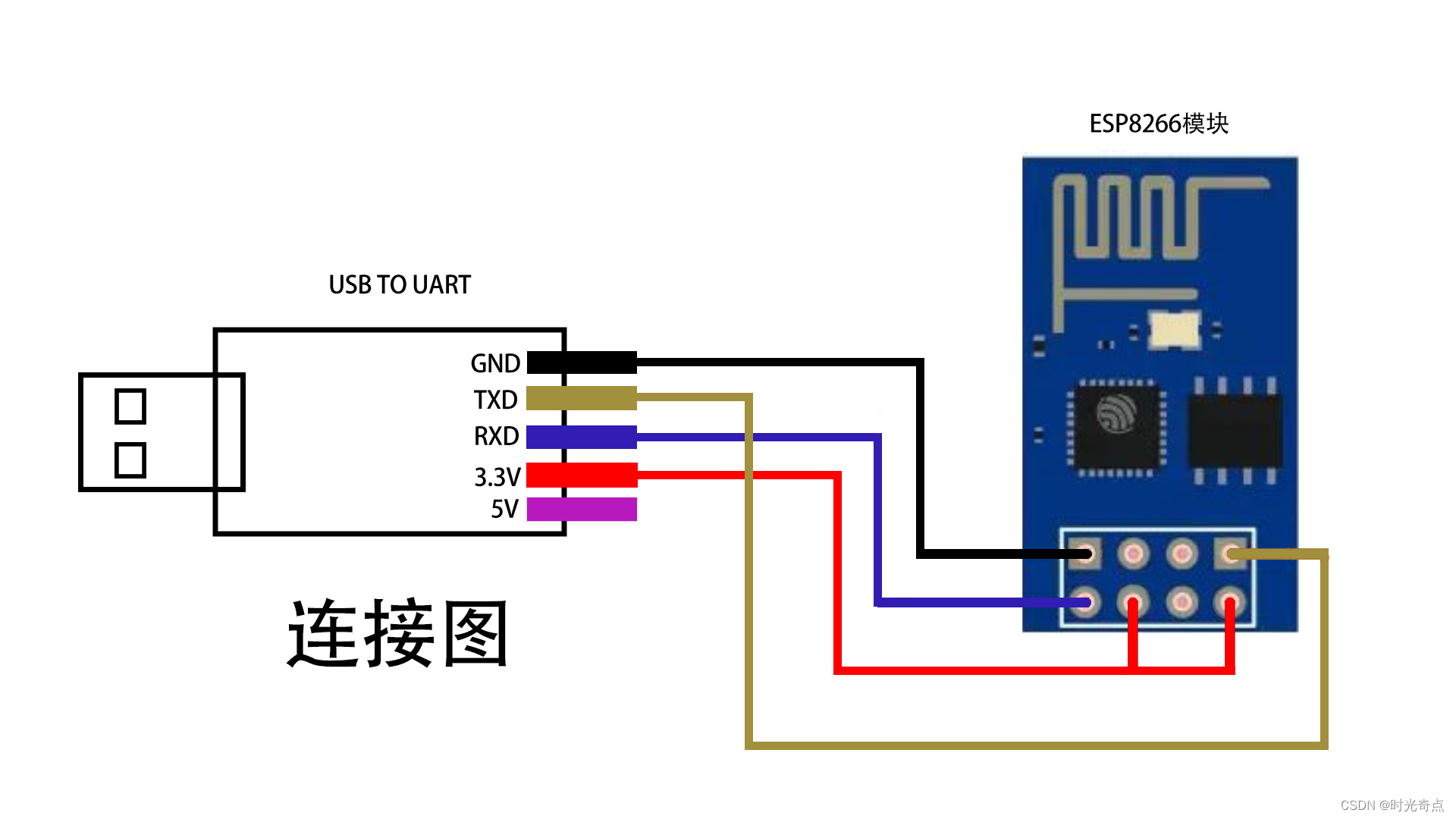

在连接上，我用的是usb转串口模块，废话不多说，直接上图。

如图所示，只需要连接四根线就能使模块正常工作。提示：有的模块为了防止用户将RX和TX接反，在制作管脚的时候就将RX和TX管脚接反了，如果出现管脚不好用，可以尝试将两根线互换接一下。

AT指令

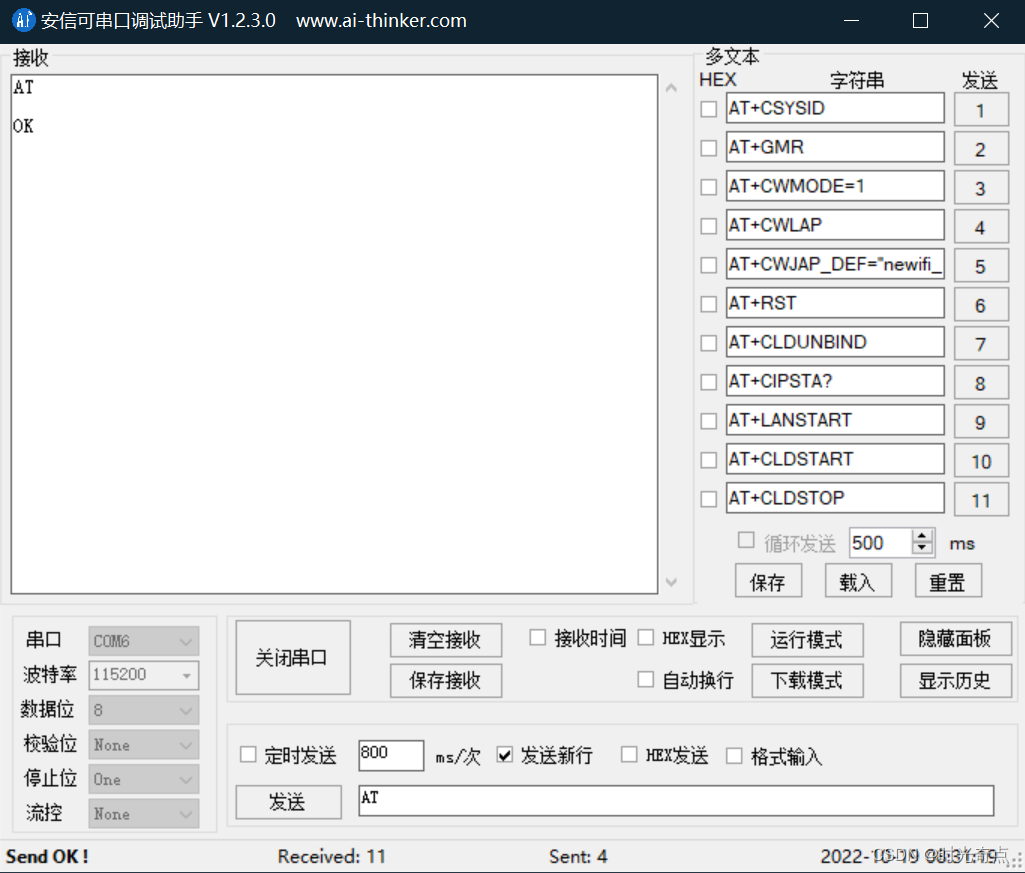

打开串口助手，发送AT可以测试模块是否正常工作，选择相关串口，配置如下图，我这里用的是安信可串口调试助手，软件不同其原理都是一样的，发送AT（一定要选择发送新行，因为指令都是以rn结尾，没有rn模块无法识别），正常情况下返回ok模块就是好用的，8266在上电后就运行在AT指令下。

模块可以做客户端连接其它路由器，也可以自己作为热点供其它设备连接，接下来讲解WiFi连接和打开热点功能。

WiFi连接：

首先介绍一下AP和STA两种模式

AP模式: Access Point，提供无线接入服务，也就是网络的创建者，允许其它无线设备接入，提供数据访问，一般的无线路由/网桥工作在该模式下，同时AP和AP之间允许相互连接。

STA模式: Station, 类似于无线终端，每一个连接到无线网络中的终端(如笔记本电脑、手机及其它可以联网的设备)都可称为一个站点。，sta本身并不接受无线的接入，它可以连接到AP，一般无线网卡工作在该模式。

了解两种模式后就可以在串口助手发送AT+CWMODE=1（参数1,2,3分别对应模式sta，AP和sta/AP），配置模块为sta模式，在此模式下，8266做客户端连接其它路由器。

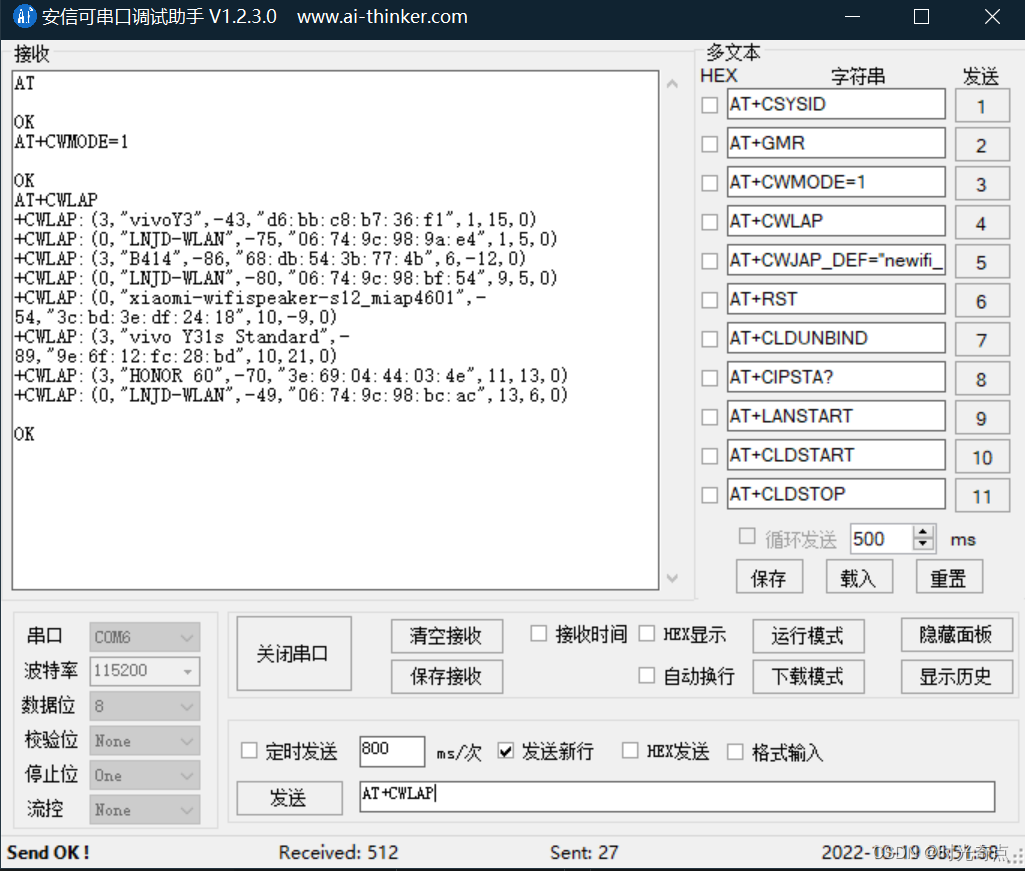

此时我们发送AT+CWLAP模块会扫描附近WiFi，并且会返回可用的WiFi列表。

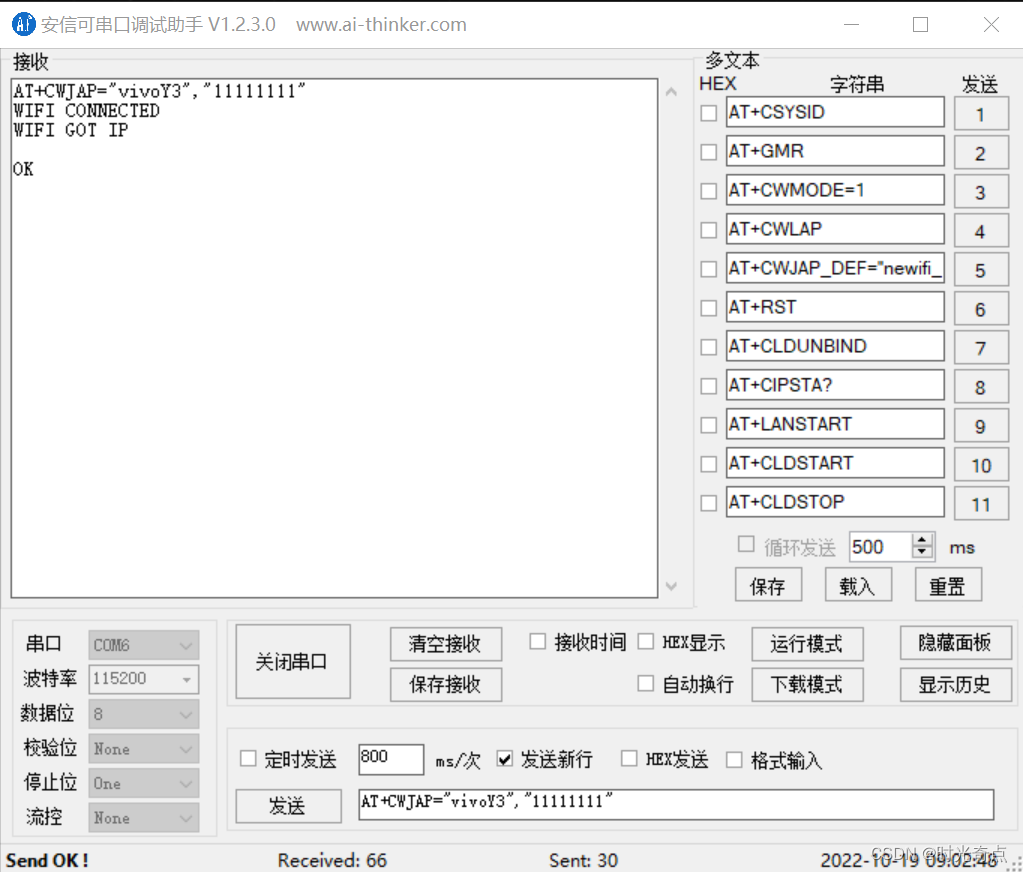

如果想要连接相关热点或路由器，使用AT+CWJAP="WIFI名称"，"WIFI密码"来连接指定路由器，如我的热点是vivoY3，密码1111111，则指令为AT+CWJAP="vivoY3","11111111"。

返回WIFI  CONNECTED说明WiFi连接成功并且WIFI  GOT  IP代表分配到了IP地址，同时也可以使用AT+CWQAP断开连接的WiFi。

热点：

8266也可以自己作为热点供其它客户端使用，首先我们发送AT+CWMODE=2，配置为AP模式，参数在上面已将讲过了。

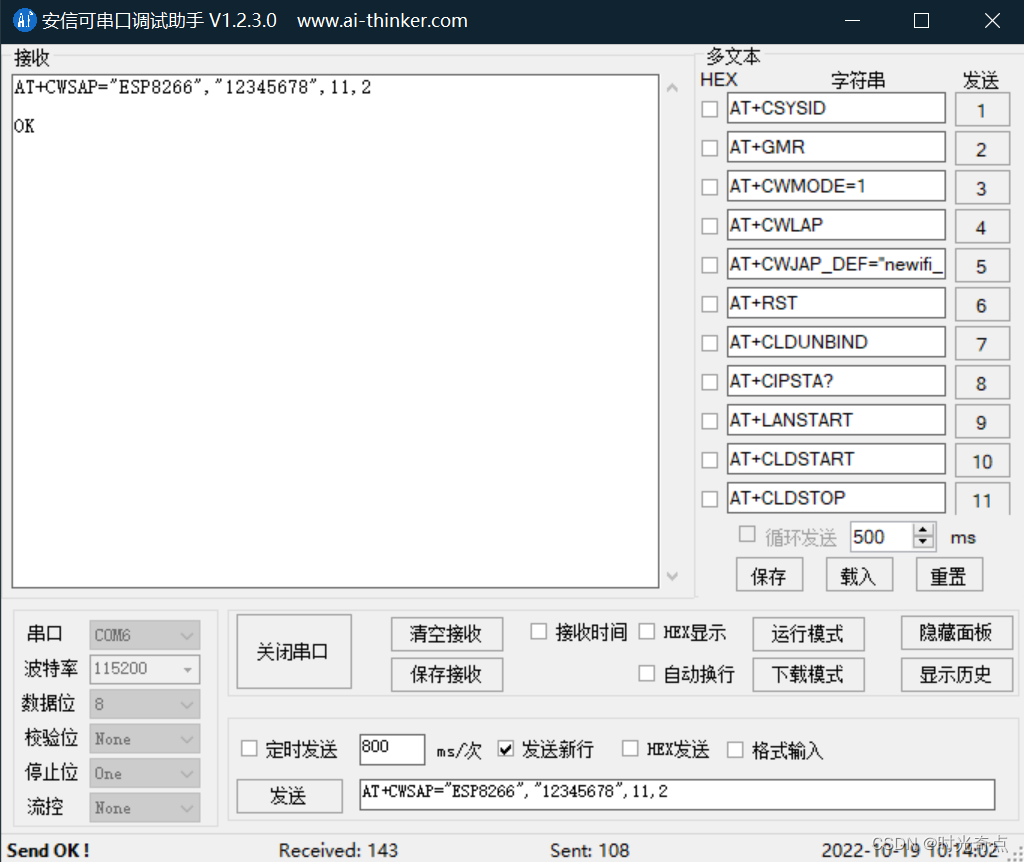

接下来发送配置信息AT+CWSAP=“WIFI名称”,“密码”,信道,加密方式，来设置热点，比如AT+CWSAP="ESP8266","12345678",11,2设置热点名称为ESP8266，密码12345678，信道11，加密方式为WPA_PSK。

具体指令参数可以参照手册链接及相关例程：https://pan.baidu.com/s/1aVYaF0iFwl5mU-YJwNmFJw
提取码：A99r

这时候我们打开手机或其它可连接WIFI的设备就能扫描到刚刚设置的WIFI了，设备连接WIFI后可以通过指令AT+CWLIF来查看连接AP的客户端列表。

连接巴法云平台

在这里先简单介绍一下TCP传输控制协议（英语：Transmission Control Protocol，缩写为 TCP）是一种面向连接的、可靠的、基于字节流的传输层通信协议，由IETF的RFC 793定义。在简化的计算机网络OSI模型中，它完成第四层传输层所指定的功能，用户数据报协议（UDP）是同一层内另一个重要的传输协议，通过连接TCP服务器并开启透传模式后，模块串口收到的数据就会通过TCP连接透传到服务端，这样就完成了数据从硬件串口通过网络到程序进程的传输，实现软硬结合。

首先访问巴法云平台巴法科技&巴法云-巴法设备云-巴法物联网云平台

注册账号，点击控制台，选择TCP创客云,输入主题名称新建主题

主题创建完成后回到串口助手，首先需要将8266模块设置为STA模式，使用AT+CWJAP=“WiFi名称”,"WiFi密码"连接到可用的WIFI网络。

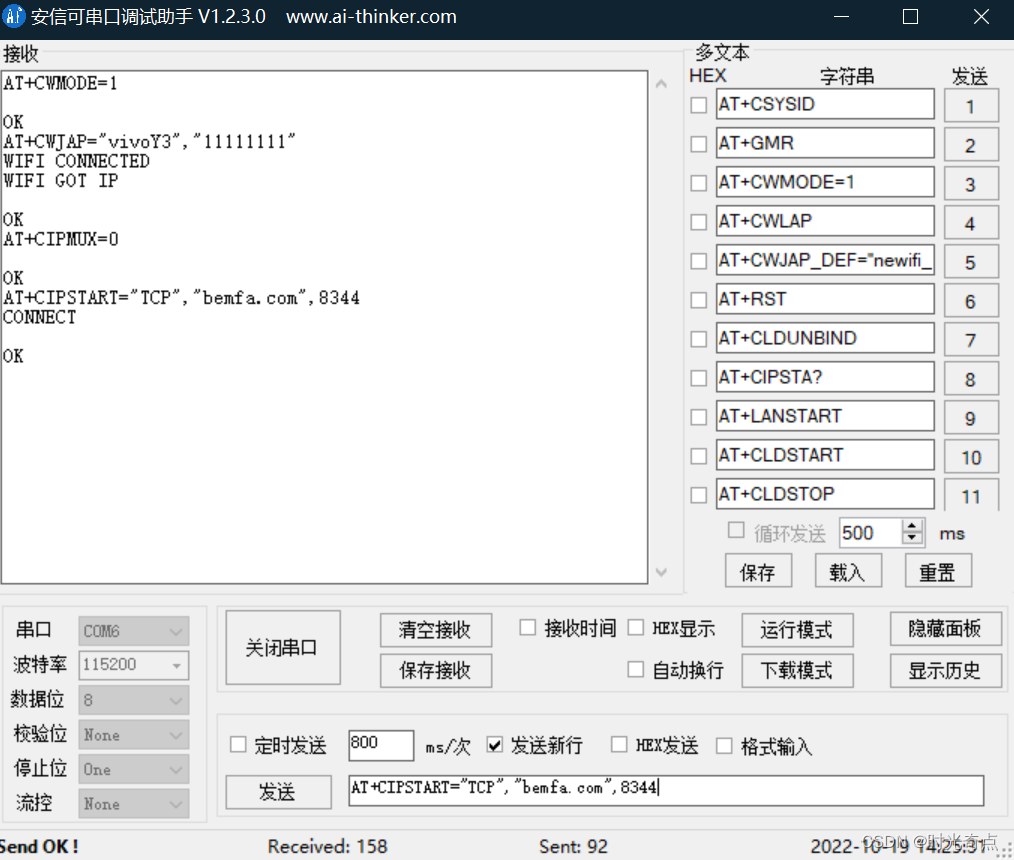

输入AT+CIPMUX=0指令设置单连接，接着使用AT+CIPSTART="TCP","bemfa.com",8344（这里的指令参数分别为连接类型、目标IP地址和端口号）连接平台，端口号可以从控制台页面中找到，一般都为8344，串口返回CONNECT代表连接成功。

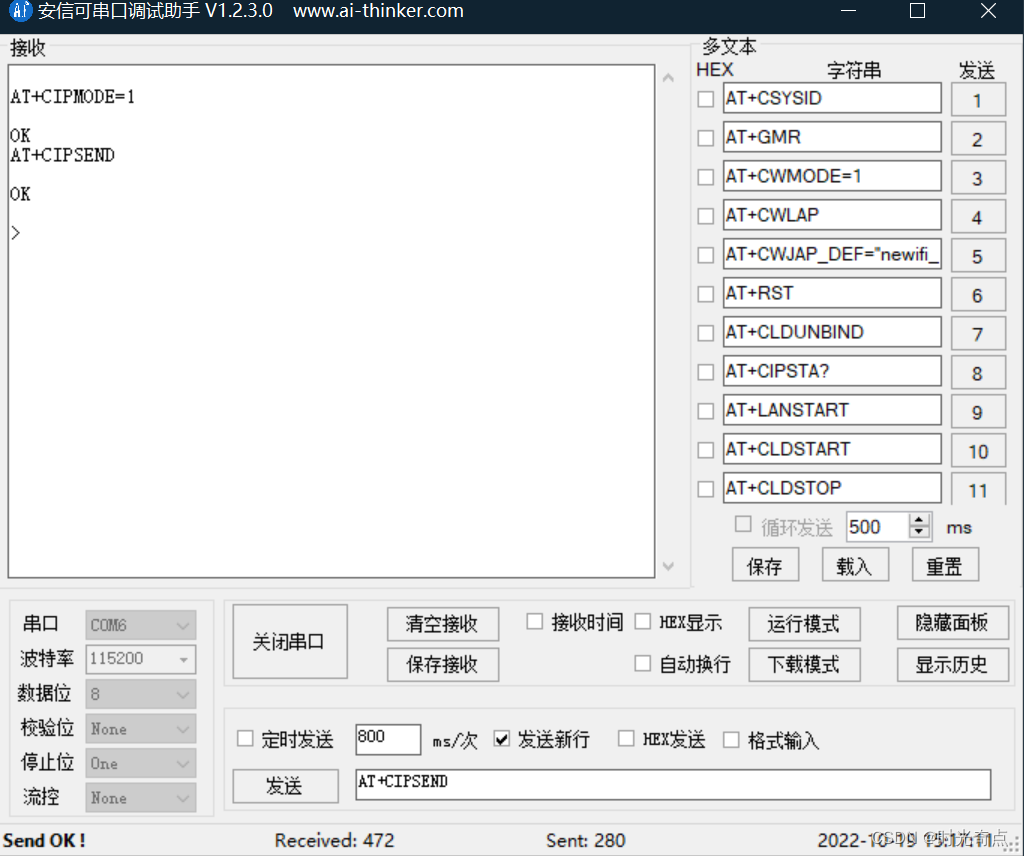

 接下来使用AT+CIPMODE=1开启透传模式，使用AT+CIPSEND进入透传。

此时模块会把串口收到的数据从TCP端口发送至服务器，同样从服务器收到的数据也会从串口发送出去打印到串口助手上，这样WiFi模块就成为了连接硬件与网络的桥梁，实现了串口到协议的转换。若要退出透传模式返回AT指令模式，发送不带回车换行的+++，取消勾选“发送新行”再发送指令即可。

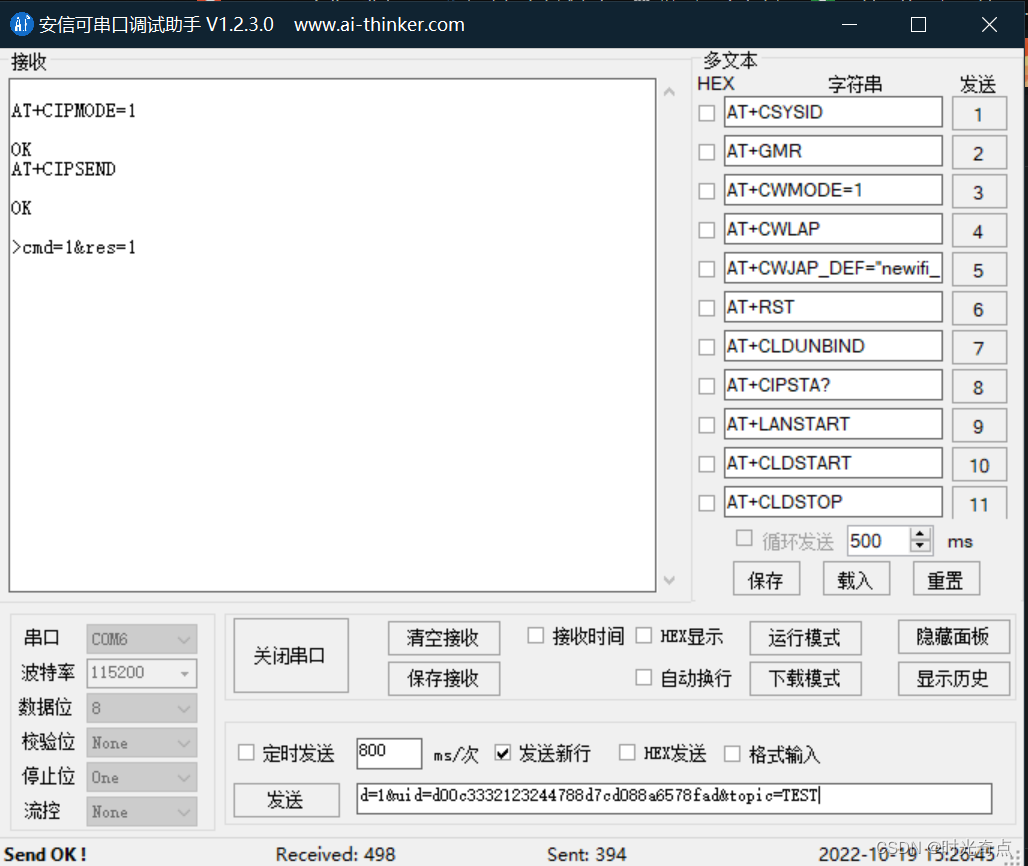

 首先订阅创建的主题，在透传模式下发送以指令订阅主题

cmd=1&uid=私钥&topic=主题名称rn

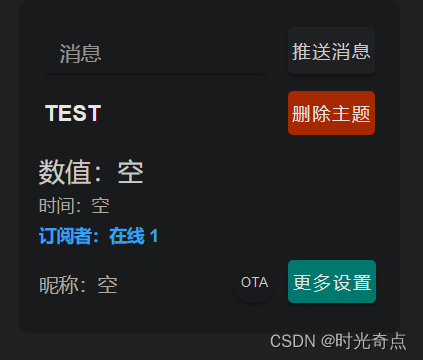

如果返回cmd=1&res=1代表订阅成功，此时平台上会显示有一个在线设备

 这样设备就成功的连接上了，不过需要注意的是，如果超过65秒未发送任何消息会断开连接，可以通过定时发送心跳消息pingrn来防止设备掉线。

想了解更多相关操作请参阅官方文档

链接：巴法开放平台
