Lora 01 模块之间通信测试

前言

随着无线设备通信的需求不断加大，通信速度和通信距离是必须考虑的因素。之前用的WiFi模块和蓝牙模块都是基本在20米左右，而正点原子出了这款无线串口Lora模块大大改善了距离的问题，可以在3公里的范围内进行数据传输，比较实用。

1、两个接串口TTL通信

1.1 准备工作

在使用模块前，请认真阅读完下面的三个文档后再操作：
ATK-LORA-01模块AT指令集_V1.2.pdf
ATK-LORA-01模块配置软件操作说明_V1.2.pdf
ATK-LORA-01无线串口模块用户手册_V1.3.pdf

1.1.1 模块接线

1.1.2 模块引脚定义说明

模块根据 AUX 和 MD0 引脚的配置不同状态进入不同的功能如下：

1.2 实验步骤

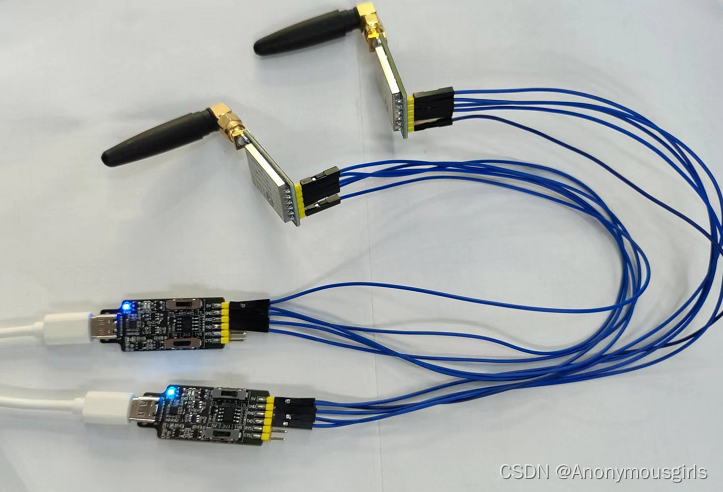

1.2.1 模块接线

首先根据上面的接线提示把模块通过USB-TTL模块接到电脑(注意USB-TTL模块的开关选择对应到5v和TTL位置上)。

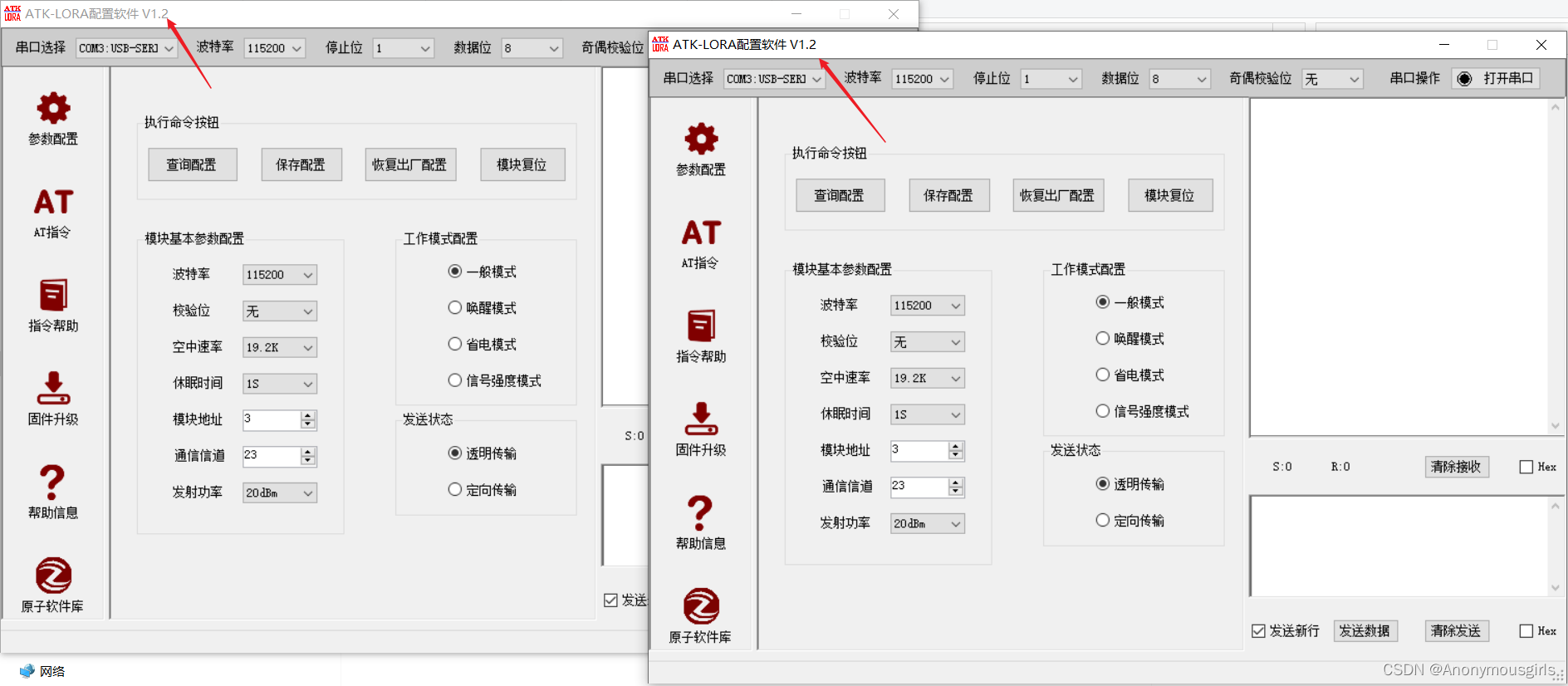

1.2.2 打开上位机软件

分别打开模块两个上位机软件： ATK-LORA配置软件 V1.2.exe。

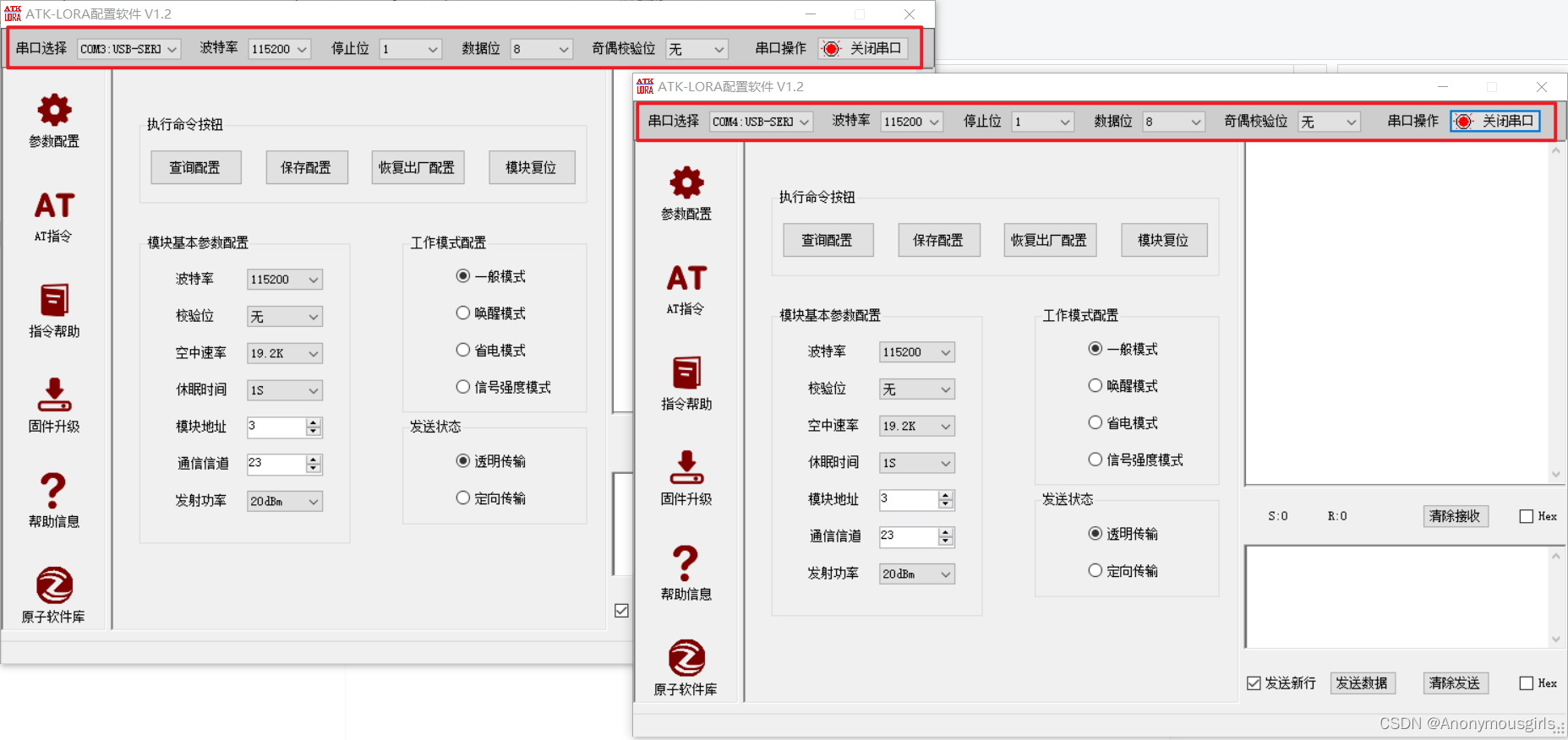

1.2.3 配置串口参数

1.分别选择对应的串口端口号，不可重复。
2.对应设置波特率为115200，停止位为1位，数据位为8位，无奇偶校验位。
3.配置完打开后面的串口开关按钮。

1.2.4 指令配置

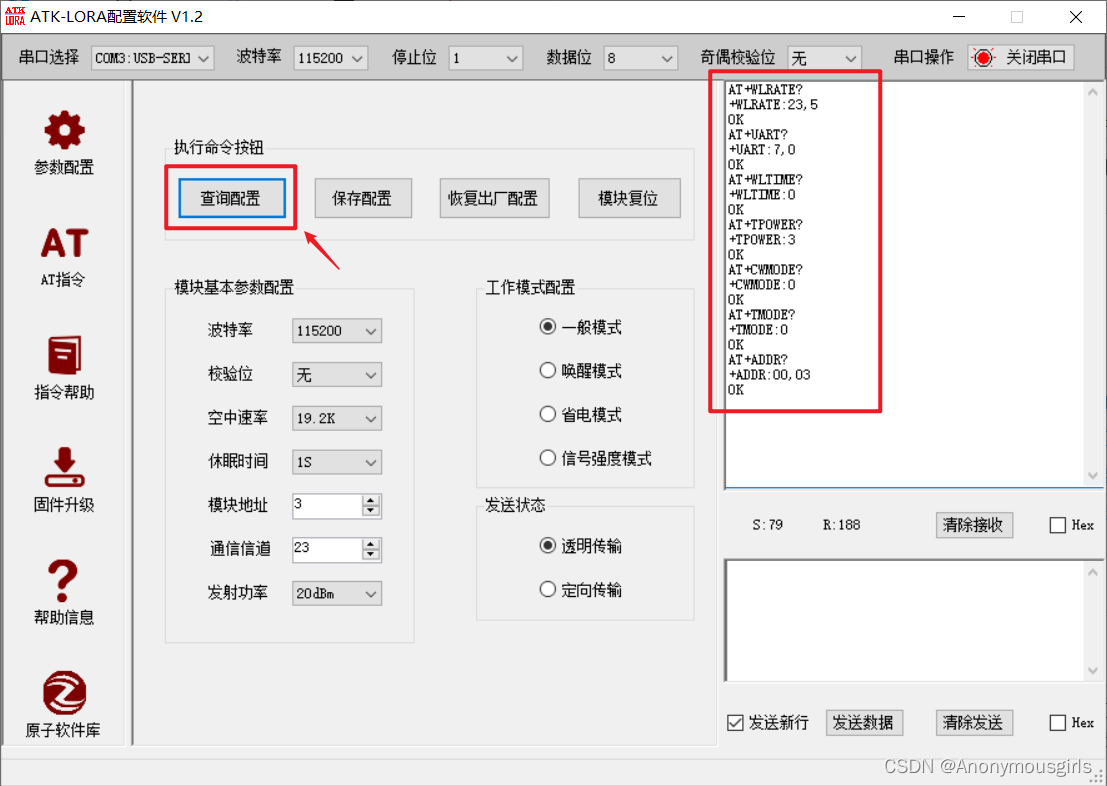

第一步：查询配置：
点击查询配置按钮，可以在右边接收栏查到模块当前的配置信息。

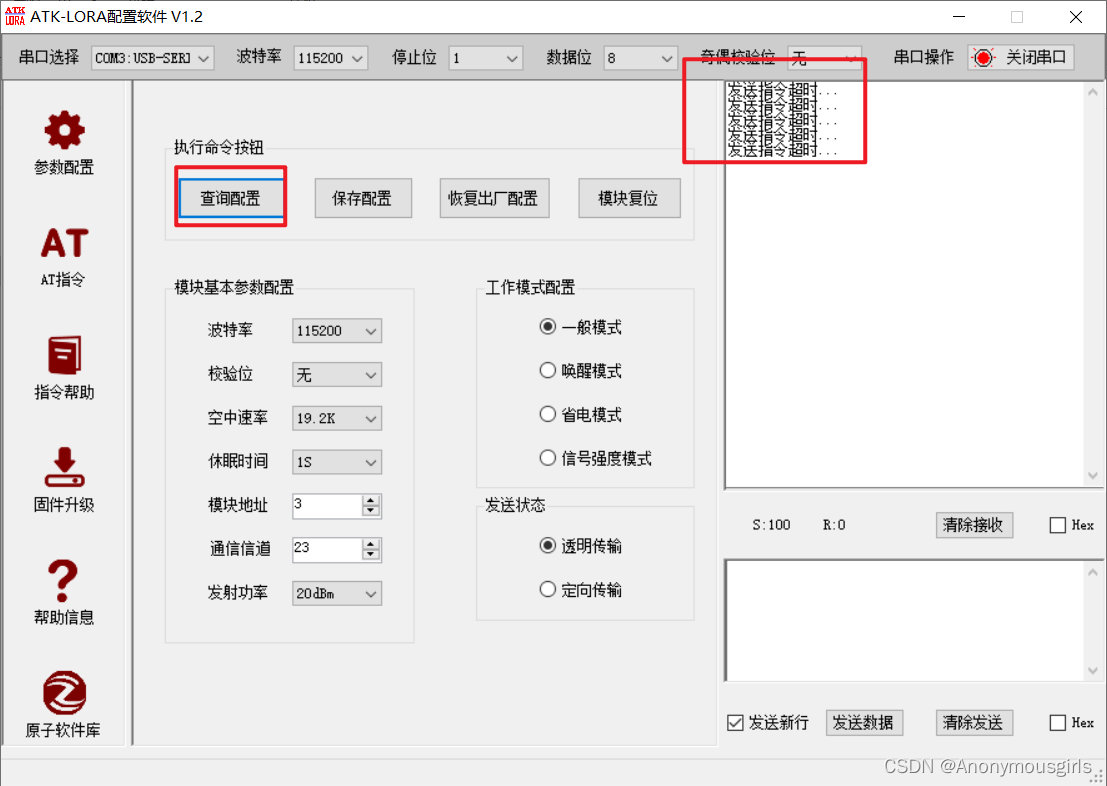

如果提示发送指令超时…，检查MD0引脚是否接了3.3v。

第二步：参数配置：
根据需求配置模块基本参数和工作模式，配置好后点击保存配置即可。保存成功后可以在右边的通知栏看到对应配置的参数，对应也可以点击左边查询配置是否修改成功。确保没有问题后拔掉USB线断电再重新上电才是真正的保存成功。
另外的模块也是同样配置这些一样的参数就可以配对上进行通信。

第三步：通信：
通信前确认是否把MD0引脚拔掉了，呈悬空状态才可进行通信，否则还是处于配置状态。

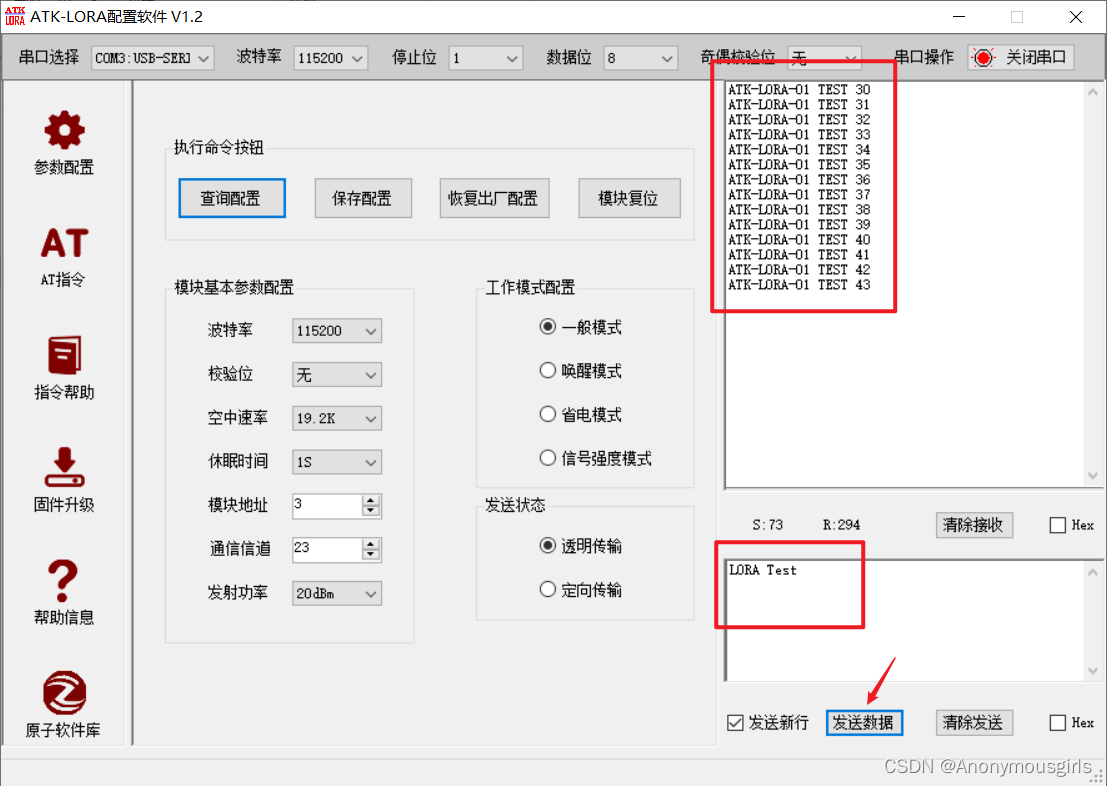

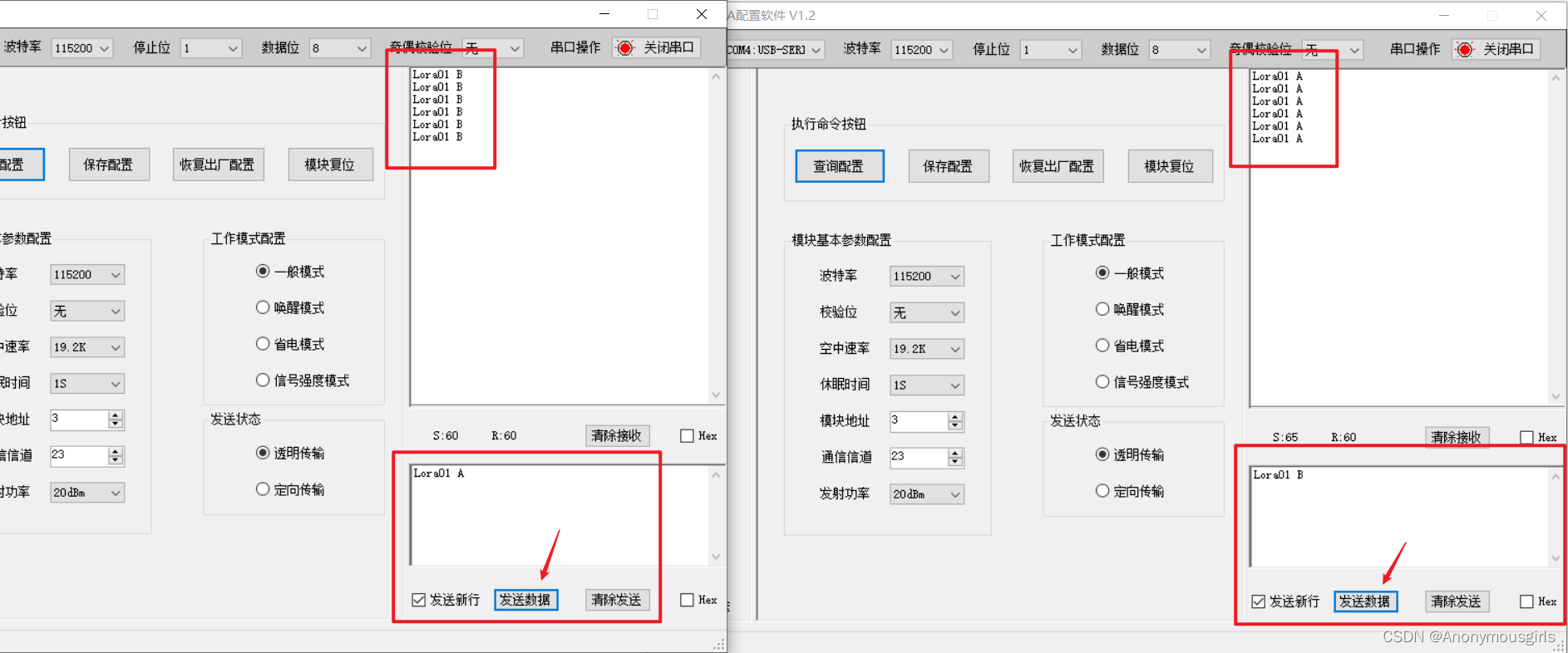

接下来就可以用两个模块进行通信了，可以互传信息如图实现收发数据。

2、单片机和串口通信

2.1 烧录代码

第一步：编译好例程后下载到单片机里面，模块接到开发板上。

2.2 配置参数

第二步：配置参数：

上位机参数：

单片机参数：

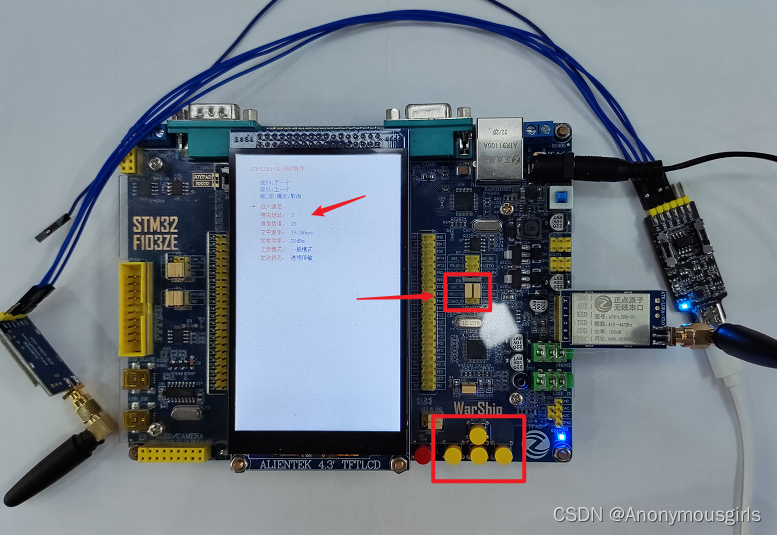

根据开发板屏幕按钮的提示对应选择和上位机一样的参数，注意开发板的串口3的跳线帽接法，否则不对就会提示“未检测到模块！！！”的提示。

配置完后点击KEY_UP按键"进入通信"状态。

2.3 通信

第三步：通信：
通信前确认是否把MD0引脚拔掉了，呈悬空状态才可进行通信，否则还是处于配置状态。

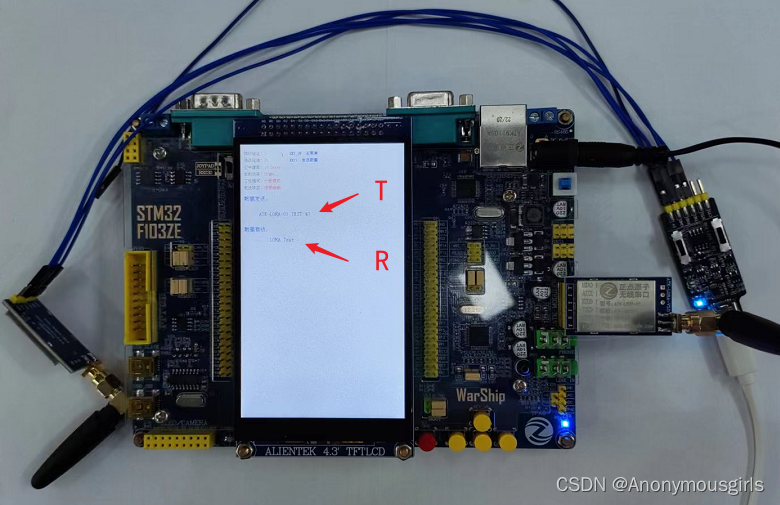

接下来就可以用模块和开发板进行通信了，可以互传信息在屏幕显示如图，按开发板的KEY1按钮发数据。

3、单片机和单片机通信

略（请参考官方例程）

4、XCOM指令配置应用

这个模块在其它的串口调试助手也可以用这个指令的，就是不方便而已，用官方给的配套上位机不用再重新写一遍指令，指令都集成到上位机上了不需要再输入一遍，按对应的按钮就行。

AT 指令注意事项：
（1）AT 指令均为大写，以回车、换行/r/n字符结束(上位机勾选发送新行即可)。
（2）模块在配置功能下，接收的 AT 指令错误或参数有误都会返回 ERROR 错误信息提示。
（3）模块在 AT 指令操作下， 固定串口波特率为 115200， 1 位停止位， 无奇偶校验位.

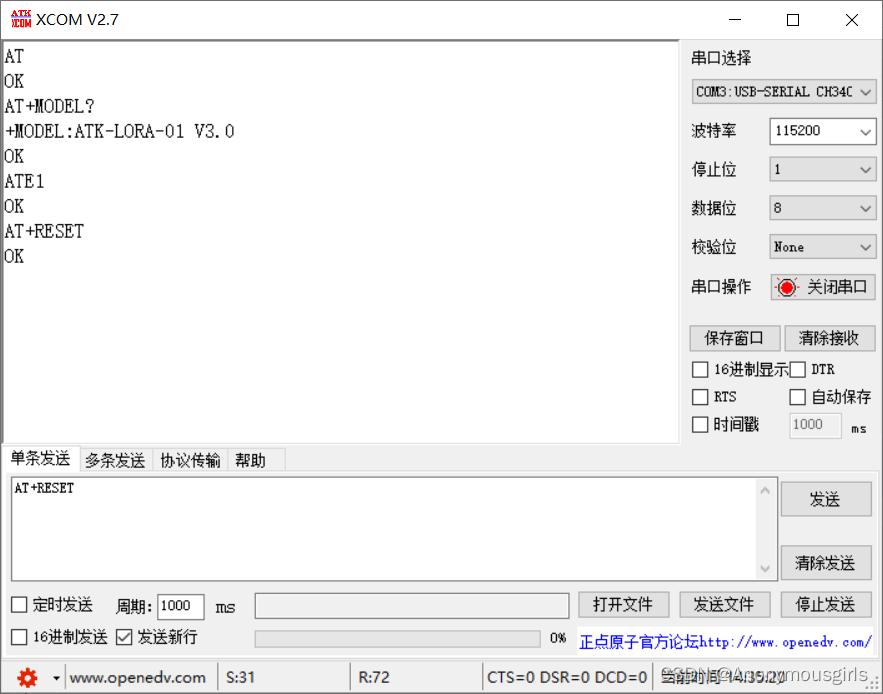

指令测试示例：

指令             功能
AT			//测试
AT+MODEL?   //查询设备型号
ATE0		//关闭指令回显
ATE1		//打开指令回显
AT+RESET	//模块复位
......

5、总结

Lora模块在上位机使用还是比较简单的，注意一下MD0引脚在不同工作模式下接线的问题就好了，否则会提示连接超时…的。其它的功能应用查看手册基本可以完成了。

两句话使用总结：
1）接线使用：RX接TX，TX接RX，GND接GND，VCC接5V，配置时MD0接高电平，配置完保存数据先点击保存配置，再拔掉MD0，最后再断开电源再重新上电，这样才能保存成功。
2）参数保存：上位机配置好参数之后点击保存参数，然后将MD0引脚拉低或者是悬空，之后断电再重新上电才能真正保存参数。
